Корпус ToFnLED (Гаджиуино)

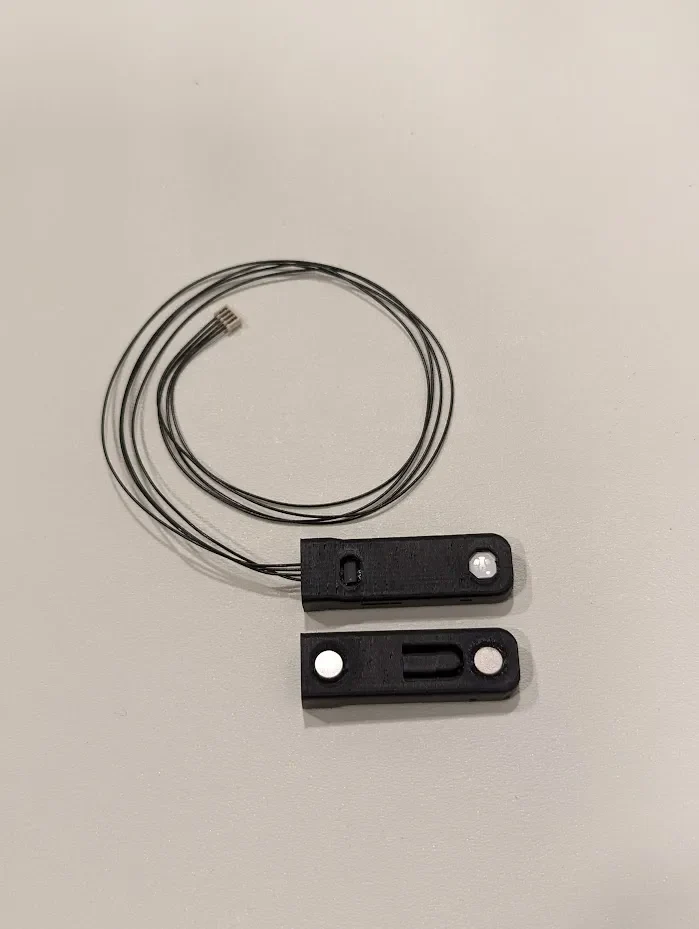

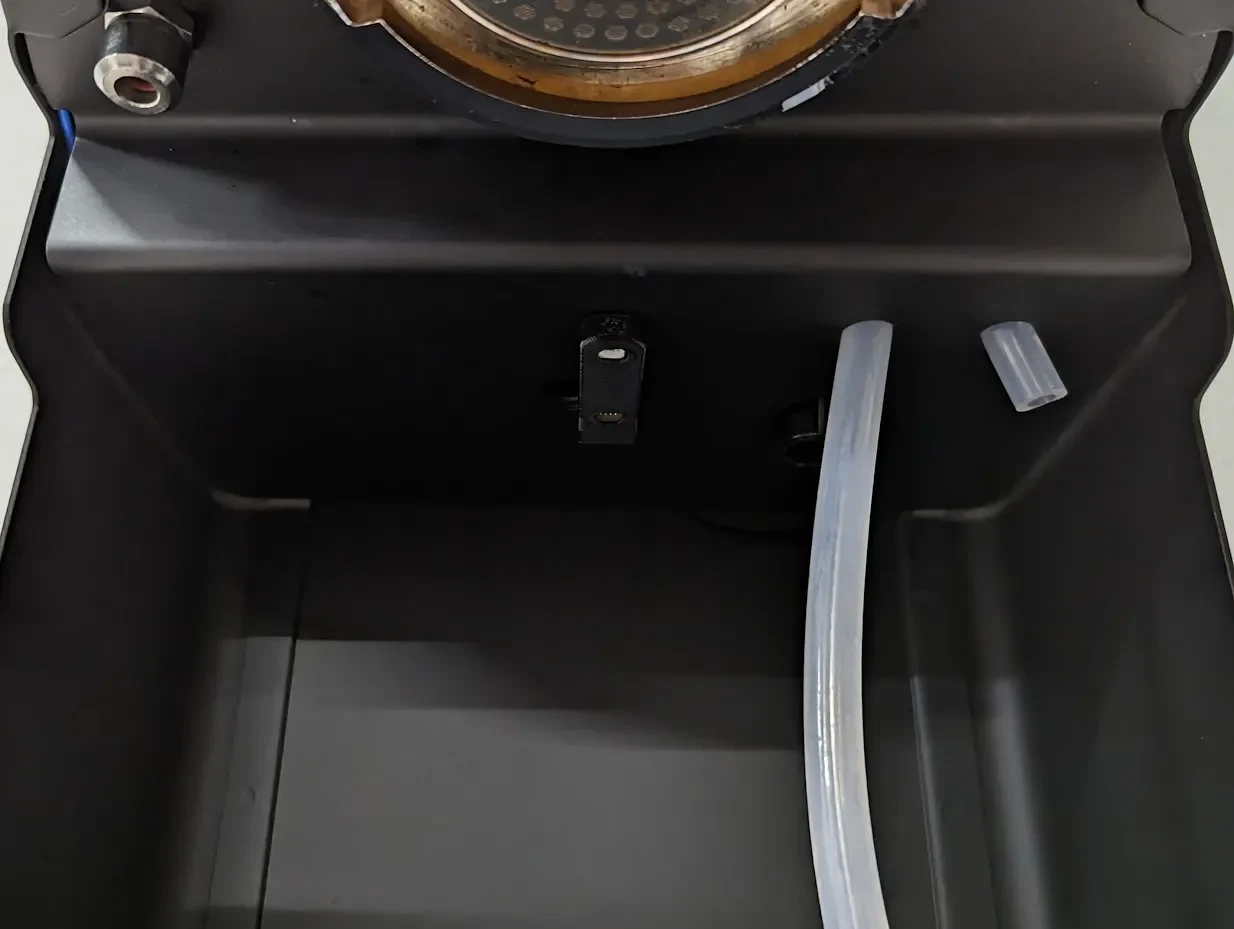

Этот корпус предназначен для крепления платы времени полета и светодиодов (ToFnLED) Gaggiuino над резервуаром для воды с помощью магнитов.

Доска вдвигается с конца и фиксируется с помощью гибкого зажима. Если плату необходимо снять, ее можно протолкнуть с помощью скрепки, вставленной в небольшое отверстие на конце.

Примечание. В этих инструкциях предполагается, что корпус вашего устройства является магнитным (большинство ГХ/GCP являются магнитными). В противном случае корпус все равно будет работать, но вам придется использовать двустороннюю ленту (например, VHB 4611) вместо магнитов, и изменить положение будет немного сложнее. Прежде чем продолжить, проверьте, является ли ваш корпус магнитным.

Части:

2 дисковых магнита диаметром 5 мм. х 1 мм выс. https://www.aliexpress.com/item/3256801641477250.html
Примечание: установка наиболее безопасна при использовании магнитов толщиной 1 мм, но вы можете использовать магниты толщиной 2 мм, если у вас остались остатки от сборки весов.
цианакрилат (суперклей)

Печать:

Чтобы напечатать это вертикально, вам нужна хорошая адгезия. При необходимости используйте поля.
ПЭТГ
Сопло 0,4 мм, высота слоя 0,2 мм или меньше
есть некоторая перемычка. модель спроектирована так, что она должна автоматически прокладывать идеальный путь, но полезно подтвердить это.

Сборка:

Чтобы улучшить адгезию, можно немного поцарапать углубления на магните ремесленным лезвием, прежде чем добавлять каплю цианакрилата и помещать сверху магнит. Убедитесь, что магниты сидят ровно!

Обновления:

30 августа 2023 г. — добавлена бета-версия с кожухом для датчика ToF, чтобы сделать его более направленным.
07.09.2023 — улучшения печати
