План буровой установки 8040 SIM

8040 Сим установка — Наутилус

Привет, здесь вы можете найти планы по созданию собственного симулятора!

Почему не стоит этого делать?

Весь материал необходимо собрать самостоятельно.
Это много работы
Вы не сэкономите много денег
Что-то пойдет не так

Почему вам следует это сделать?

Ну я не знаю
Делаем это!

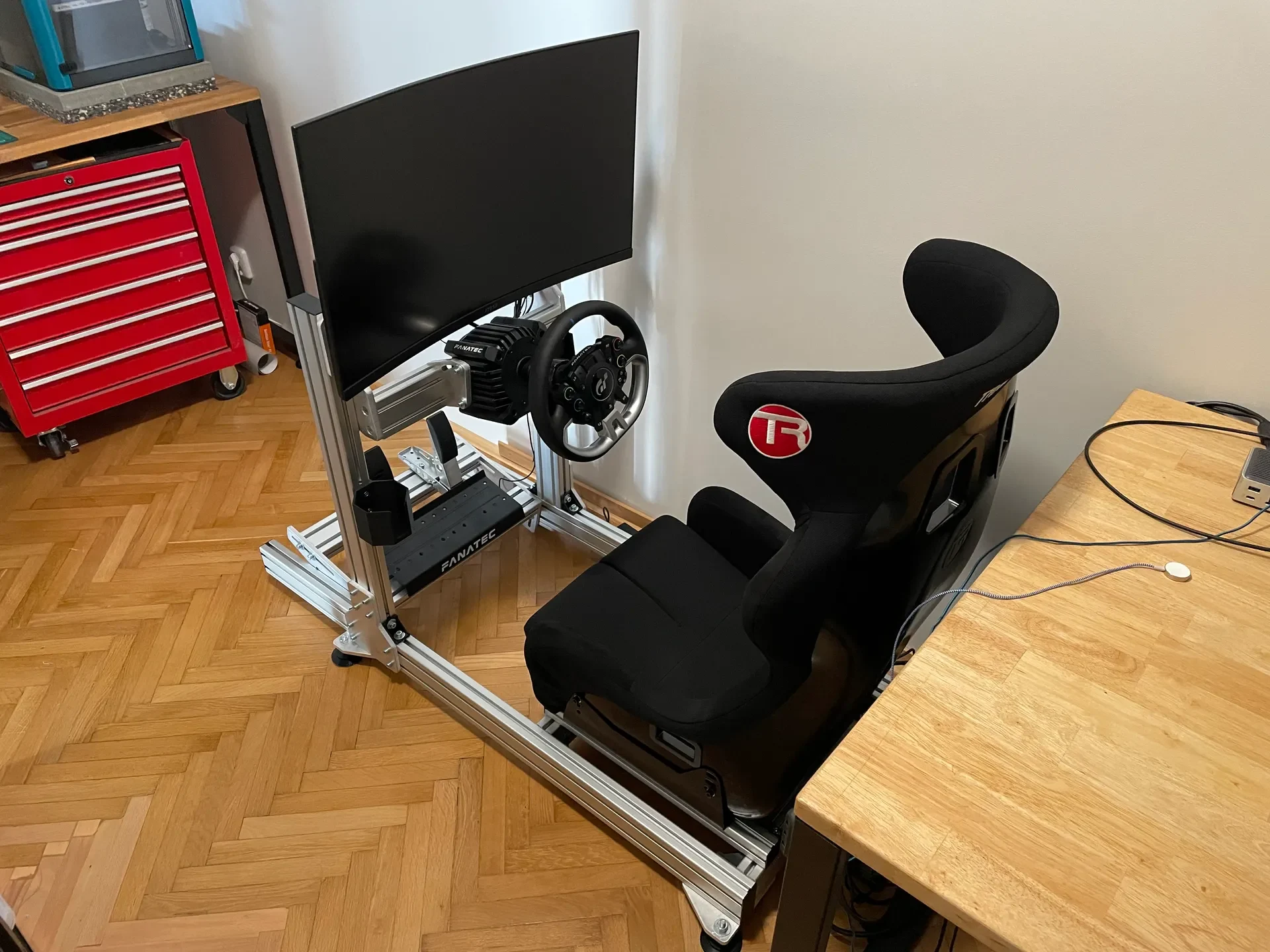

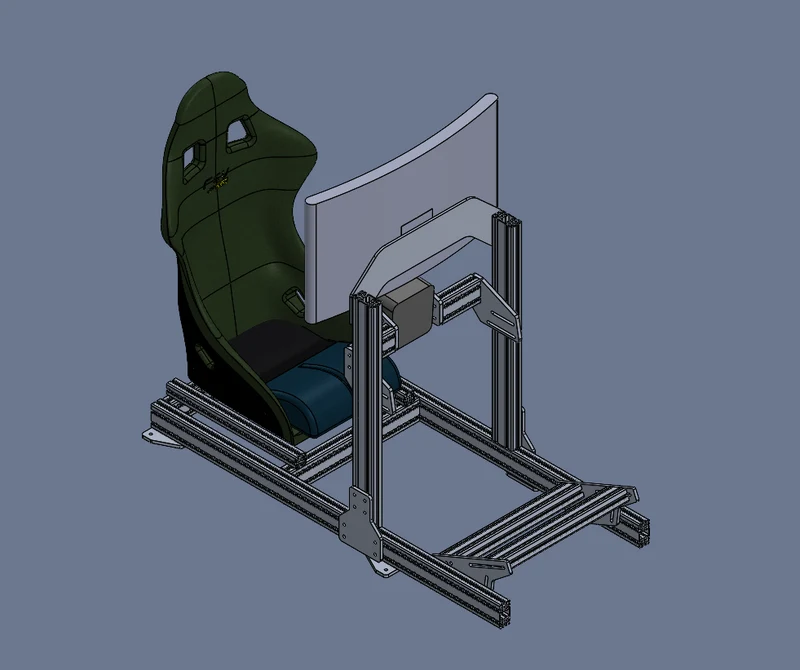

Таким образом, эта установка основана на аналогичных установках, которые вы можете найти в Интернете от таких производителей, как Track Racer, Sim-lab и так далее. Столько вариаций и цен.

Моя цель состояла в том, чтобы иметь прочную установку, которая могла бы работать с колесом DD и педалями LC, и я думаю, что эта установка наверняка справится с этим.

По сравнению с другим предложением стоимостью 500 долларов США вы получите лучшую конструкцию за ту же сумму денег со всеми дополнительными функциями, которые в противном случае вам пришлось бы покупать.

УЛУЧШЕНИЯ

Интегрированное крепление для монитора (необходимо просверлить отверстия для вашего конкретного крепления)
Регулируемые ножки
Более прочное крепление DD (подходит для GT DD Pro)
Более прочная педальная пластина — регулируемая.
Не двигается (добавленные боковые панели + крепление монитора устраняют люфт из стороны в сторону)

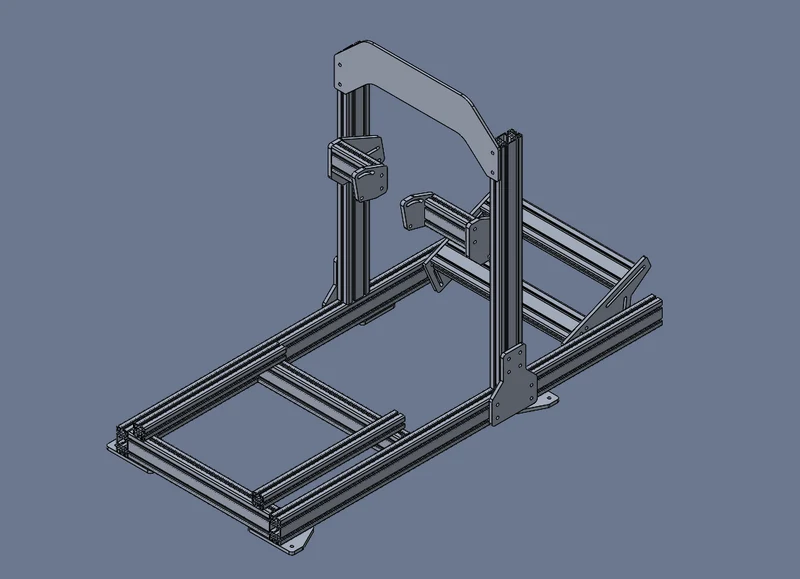

спецификация
Алюминиевая экструзия

Я использую облегченную версию профиля IM 8040 или 4040. Поверьте, он достаточно мощный.

4040:

500 мм (2x)

8040:

146 мм (2х) — нужно нарезать резьбу на все 4 отверстия
480 мм (2x) — — нужно нарезать резьбу на все 4 отверстия
1350 мм (2x)
750 мм (2 шт.)
500 мм (2x)
Алюминиевые пластины

Они не обязательно должны быть изготовлены из алюминия, но сталь должна подниматься и требует некоторого покрытия.

В названии всех файлов DXF указана толщина, а также количество необходимых штук (всегда по паре от каждого).

ДД_крепление_А_12мм(2кс) — необходимо раззенковать отверстия
DD_mount_B_12mm(2ks) — необходимо раззенковать отверстия
ногаStandOff_10мм(2кс)
ногаStandOffBack_10мм(2кс)
MonitorMount_10мм(1кс)
педальПлате_10мм(2кс) — необходимо раззенковать отверстия
боковаяПлата_10мм(2кс)
Крепежные детали (пожалуйста, купите больше гаек, шайб и болтов)
Угловые кронштейны (14 шт)
Регулируемые ножки (4 шт.)
Шайбы М8 (50 шт)
Внутренний шестигранник M8x16 (28 шт.)
Внутренний шестигранник M8x20 (40 шт.)
М8х30 с потайной головкой (12 шт.)
Гайки М8 (100 шт.)

Наслаждайтесь!
