Это улучшенная версия моей предыдущей конструкции, она больше не требует никакого оборудования и лучше удерживает направляющие на месте.

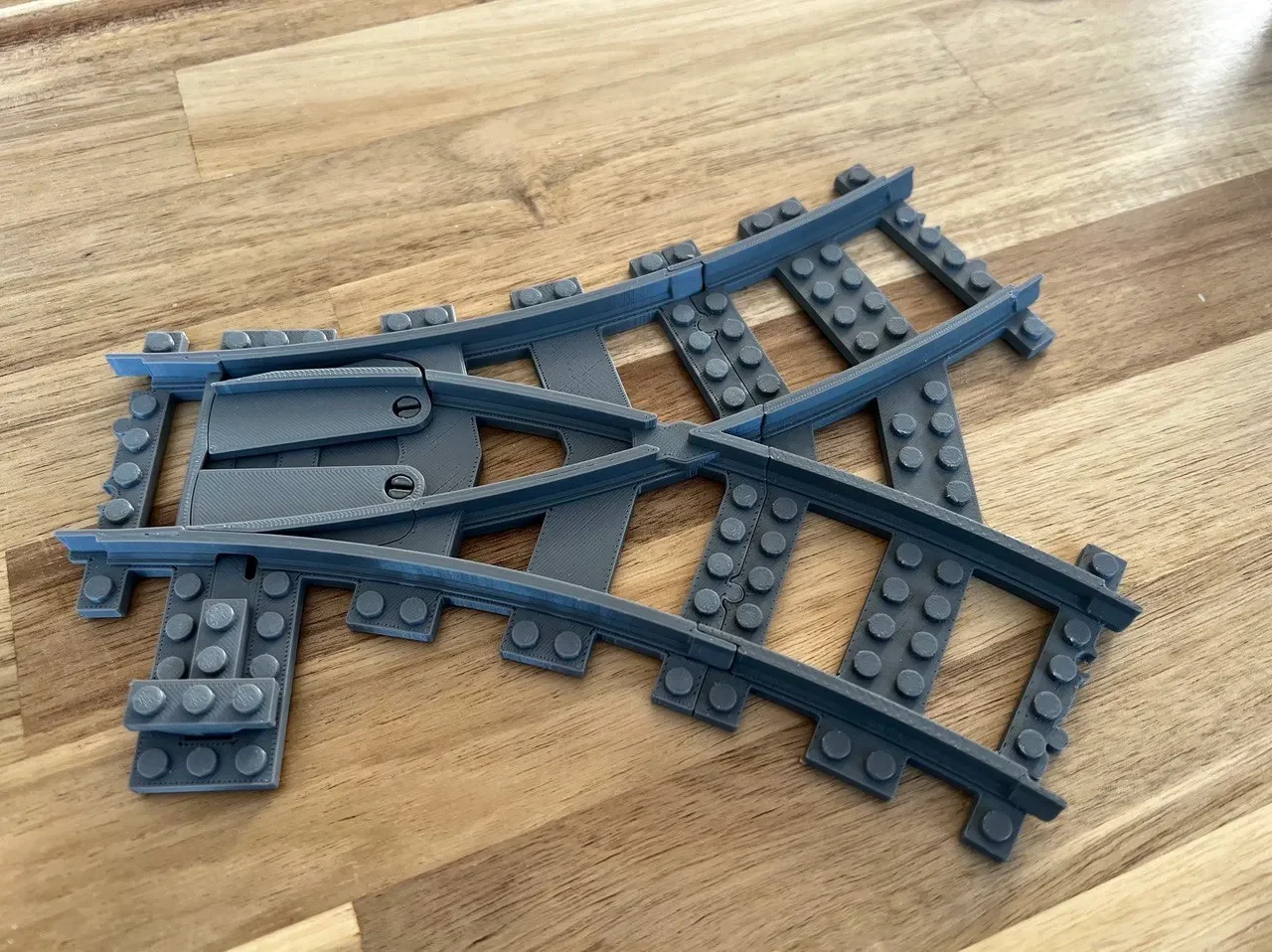

Переключатель совместим со стандартными путями LEGO City. Он имеет пружинное действие, позволяющее поезду заходить в обоих направлениях, сохраняя при этом выбранное положение (аналогично тому, как работает стандартный переключатель LEGO). Короткое видео весеннего действа https://imgur.com/a/tzJXaQ7
Длина каждой ветви сос��авляет 1,5 длины стандартной кривой R40, поэтому также прилагается STL с частью кривой 0,5.
Для сборки не требуются винты
Переключатель WYE R40 V3, база LP.stl, основная механическая часть
Переключатель WYE R40 V3. Удлинительная немеханическая часть переключателя с расходящимися дорожками. Он совместим с предыдущим дизайном, поэтому вы можете сэкономить время и повторно использовать этот фрагмент.
Переключатель WYE R40 V3, толкатель LP.stl, низкопрофильный рычаг, улучшенный по сравнению с оригинальной конструкцией, с приподнятой Т-образной ручкой. Эта часть чувствительна к слоновьей ноге, в случае, если она плохо скользит, попробуйте обрезать лишний пластик ножом, это, вероятно, поможет, также убедитесь, что верхние поверхности, которые скользят внутри базовой части, должны быть относительно гладкими, чтобы избежать заедания.
WYE переключатель R40 V3 направляющая a.stl и WYE переключате��ь R40 V3 направляющая b.stl — это левая и правая направляющие рельса, они являются зеркальными копиями одной и той же детали.
переключатель R40 направляющий штифт.stl стопорный штифт, удерживающий подвижные направляющие на месте. Это единственная деталь, требующая опор, но они маленькие и легко снимаются.
кривая R40 короткая стандартная.stl необходима для компенсации 0,5 длины кривой и угла в случае необходимости построения замкнутого контура.
Больше похожих моделей доступно в этой коллекции https://www.printables.com/@lev_133808/collections/626699.
