3D-печатная радиоуправляемая машина......

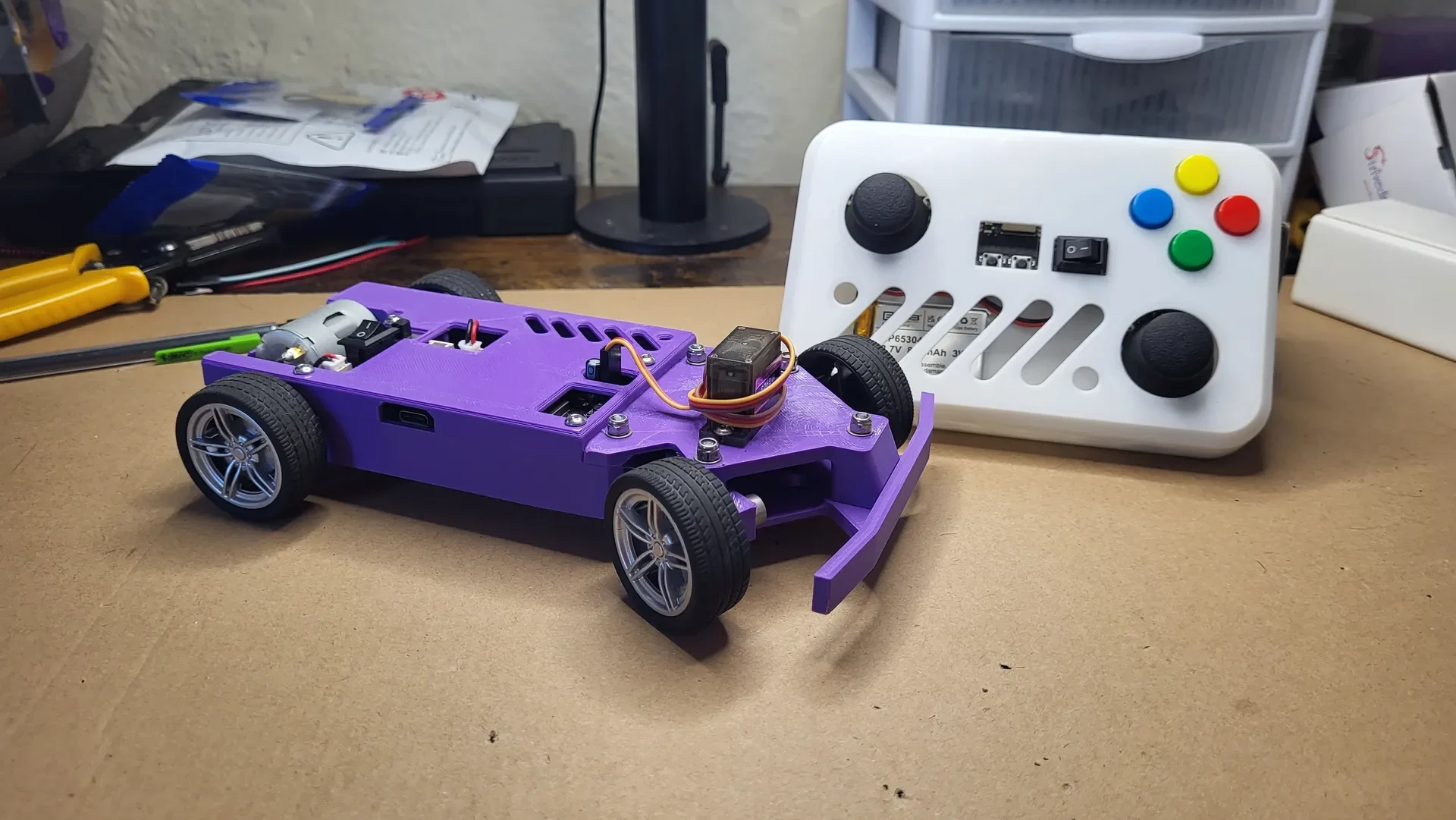

Это моя почти 100% радиоуправляемая машинка, напечатанная на 3D-принтере. Первоначально я разработал этот проект для использования моих собственных печатных плат esp32, но я включил в него пустое шасси, чтобы вы могли поместить в него все, что захотите, для управления автомобилем.

Список запчастей:

1 вал 3 x 100 мм

2x стержень 3x30 мм

12 подшипников 3 x 7 x 3 мм

1 пластиковая шестерня 12T 122A

1 серводвигатель MG90s

3 втулки вала (по одному на каждую переднюю ось и одну для печатной шестерни)

1 двигатель постоянного тока 280 В

2 винта M2,5 диаметром 6 мм (для двигателя)

7 нейлоновых контргайок M3

1 обычная гайка (для соединения «рычага сервопривода» с «ackermann»)

17 шайб M3

3 винта M3 с полукруглой головкой диаметром 12 мм.

5 винтов M3 с полукруглой головкой диаметром 25 мм (для всех этих винтов я рекомендую просто приобрести этот)

4 колеса диаметром 3 мм (я использовал их, но уверен, что вы можете распечатать их самостоятельно)

Дайте мне знать, что вы думаете! Файлы fusion360 находятся здесь в виде колеса, поэтому не стесняйтесь вносить изменения и использовать их наилучшим образом для своего варианта использования.

Github: https://github.com/tommybee456/ESP32-Car-Project

Видео на Ютубе:

Простые проекты EDA:

https://oshwlab.com/tommybdog/esp32withmotorcontrol
https://oshwlab.com/tommybdog/espcontroller
