Дюймовый измерительный инструмент для винтов, гаек, голов...

Я нашел большое количество измерительных инструментов для метрических винтов. А как насчет измерительного инструмента для дюймовых винтов, гаек и гаечных ключей? Я ничего не нашел, поэтому создал один, а лучше два :-)

Инструмент создан для резьбы и винтов UNC и UNF.
Мой инструмент для метрических измерений вы найдете здесь: https://www.printables.com/de/model/405167-metric-measuring-tool-for-screws-nuts-bolt-heads-w

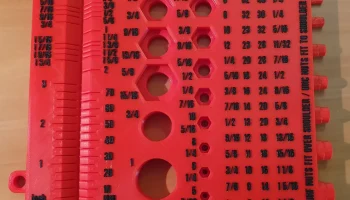

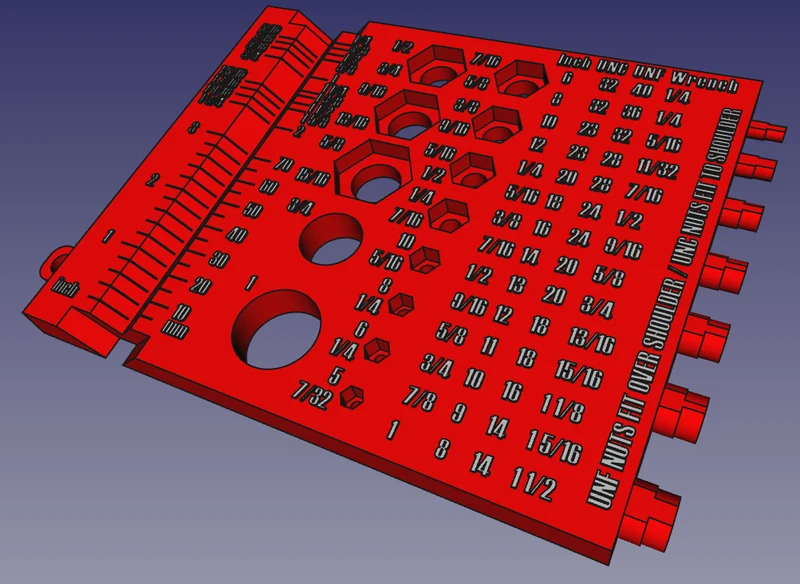

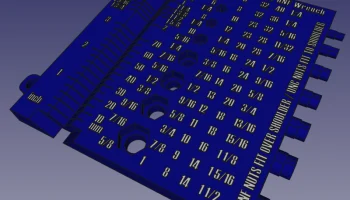

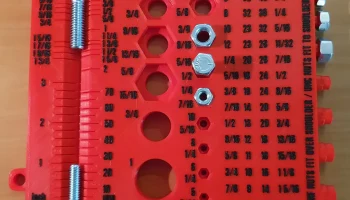

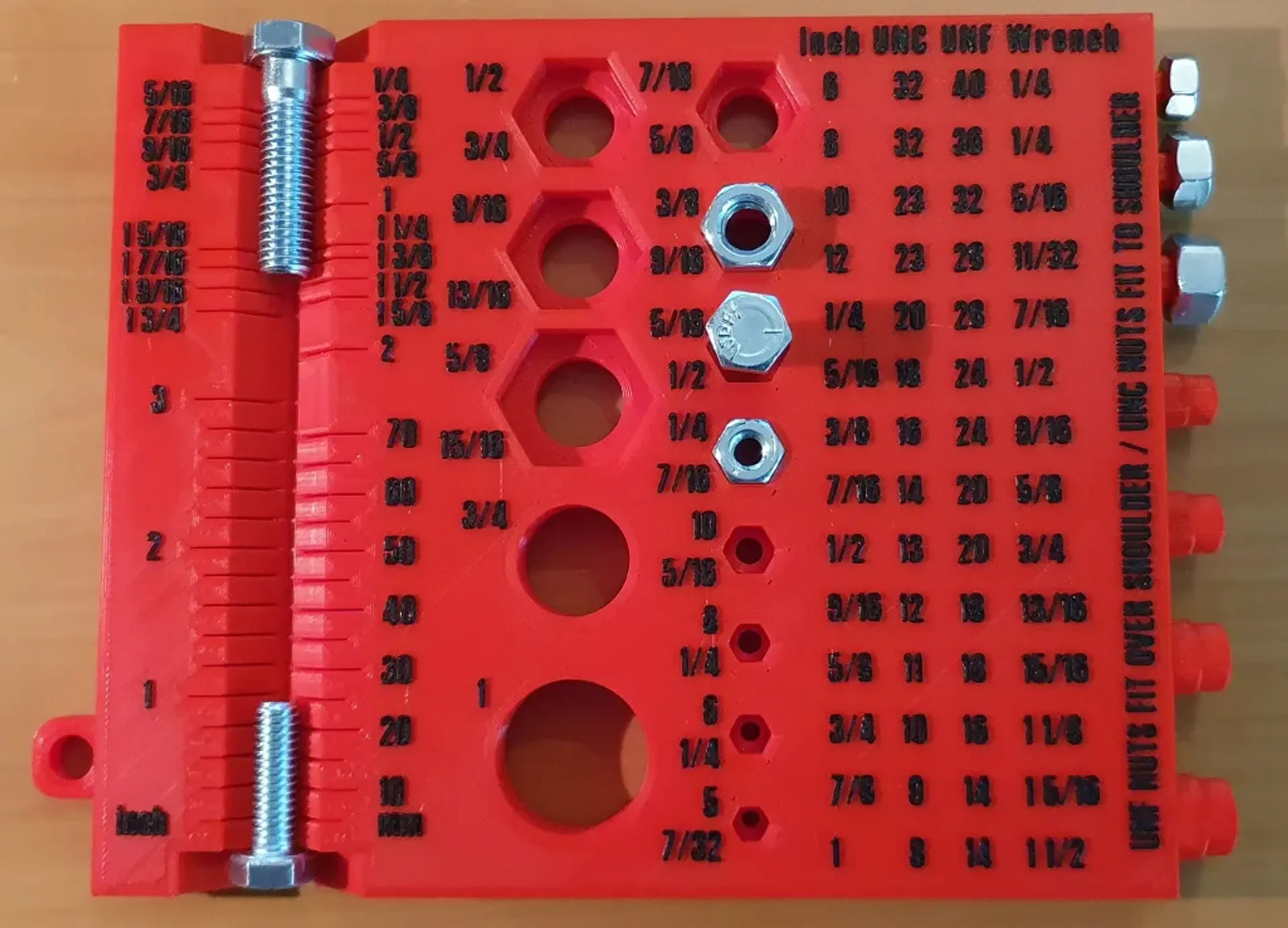

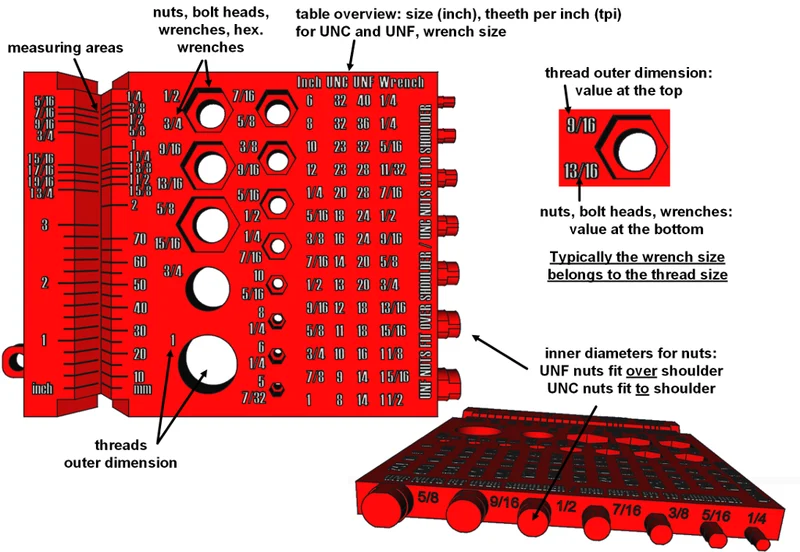

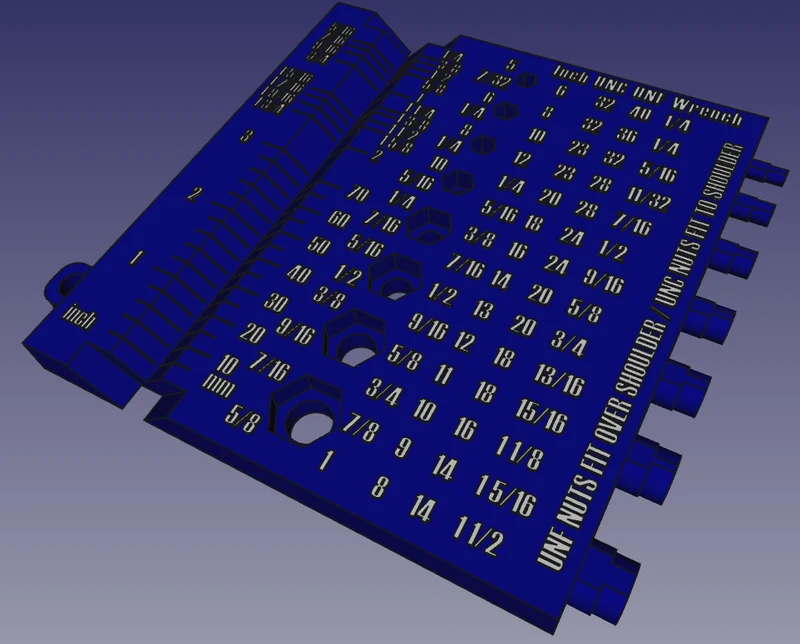

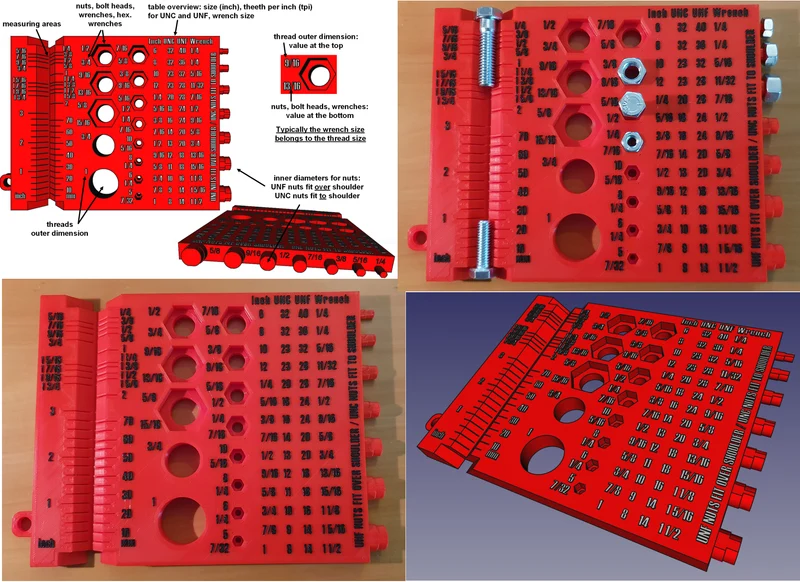

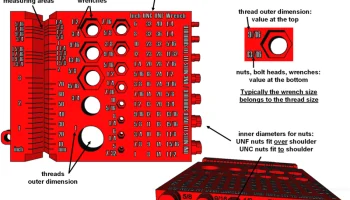

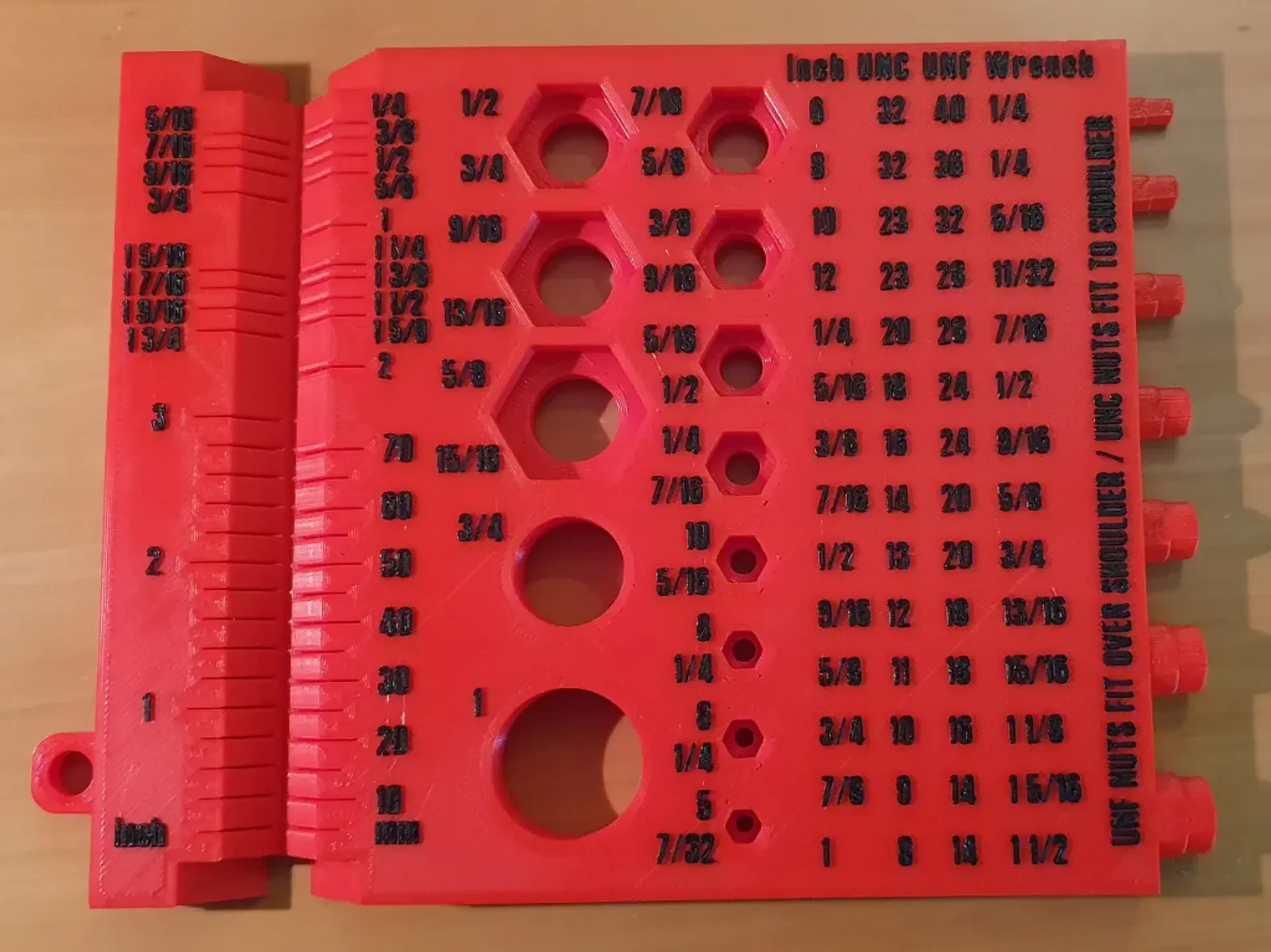

Вот некоторые пояснения о возможностях

Левая область вверху:
— зона измерения для стандартных винтов до 2 дюймов

Левая область внизу:
— область измерения для дюймов и метрических единиц (мм)

Центральная площадь:
— резьбы (5, 6, 8, 10, 1/4, 5/16, 3/8, 7/16, 1/2, 9/16, 5/8, 3/4, 1)
— гайки, головки болтов, шестигранники. гаечный ключ (7/32, 1/4, 5/16, 7/16, 1/2, 9/16, 5/8, 3/4, 13/16, 15/16)

Я «прикрепил» к резьбе типичные головки болтов, например. винт с резьбой 3/8 (UNC и/или UNF) обычно имеет головку болта с гаечным ключом 9/16.

Правая область:
— Обзор
— Резьба, количество зубьев на дюйм для UNC, количество зубьев на дюйм для UNF, размер ключа

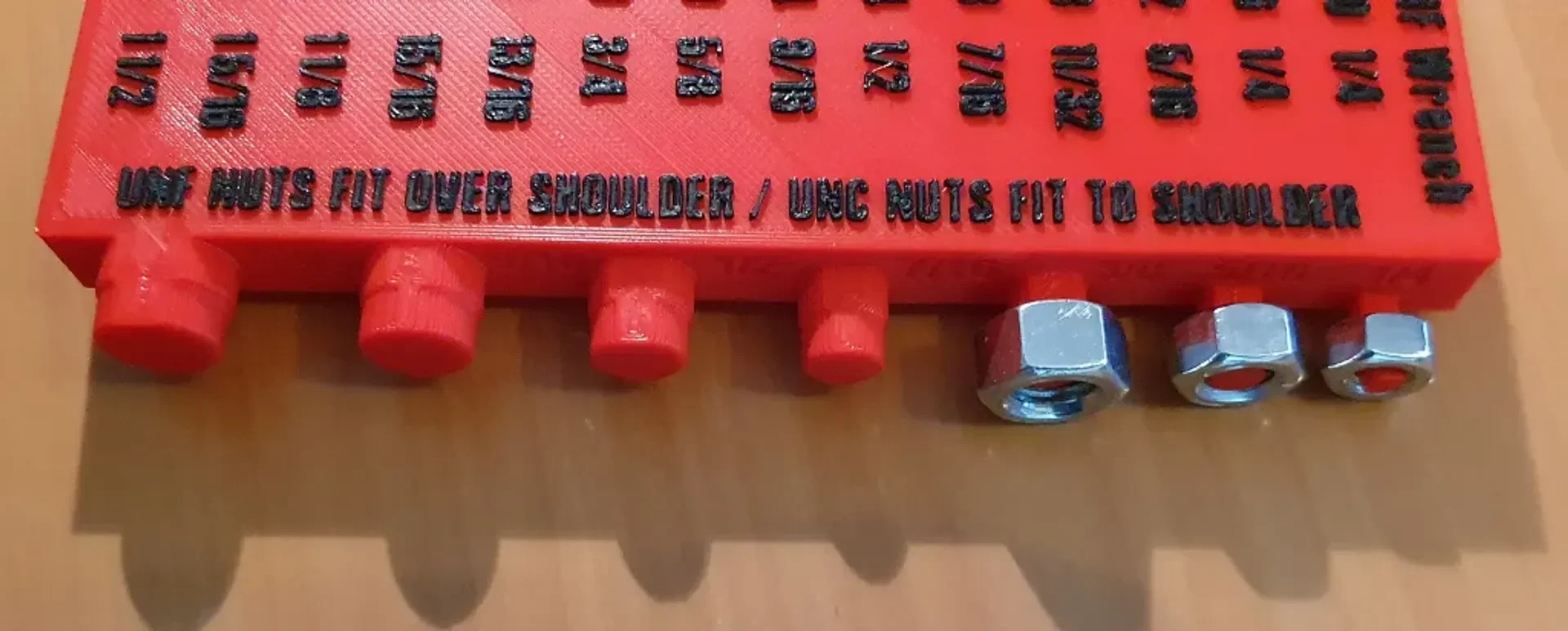

Правая сторона:

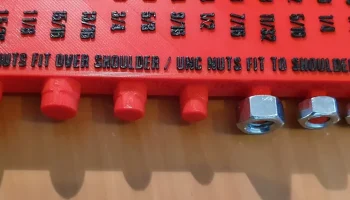

— внутренние диаметры гаек
— Гайки UNF крепятся через плечо.
— Гайки UNC подходят к плечу

Знаю, инструмент не предлагает никаких комбинаций размеров… но самое типичное — я использую :-)

Файлы:

Я добавил обычный stl-файл и 2 файла для использования с MMU (база и значения). Обе версии предназначены для печати в 2 цвета.

Мои настройки печати:

материал: ПЛА
Слой 0,3, заполнение 25%, без опор, значения я напечатал с слоем 0,2.

Обновление V02

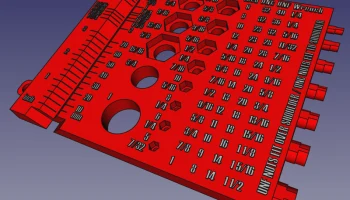

Я добавил вторую версию (меньшую) для резьбы (5-7/16) и соответствующего ключа (7/32-5/8).

Обновление 21.02.2023

Меня попросили создать метрический измерительный инструмент, подобный этому. Опубликую в ближайшие пару дней!
