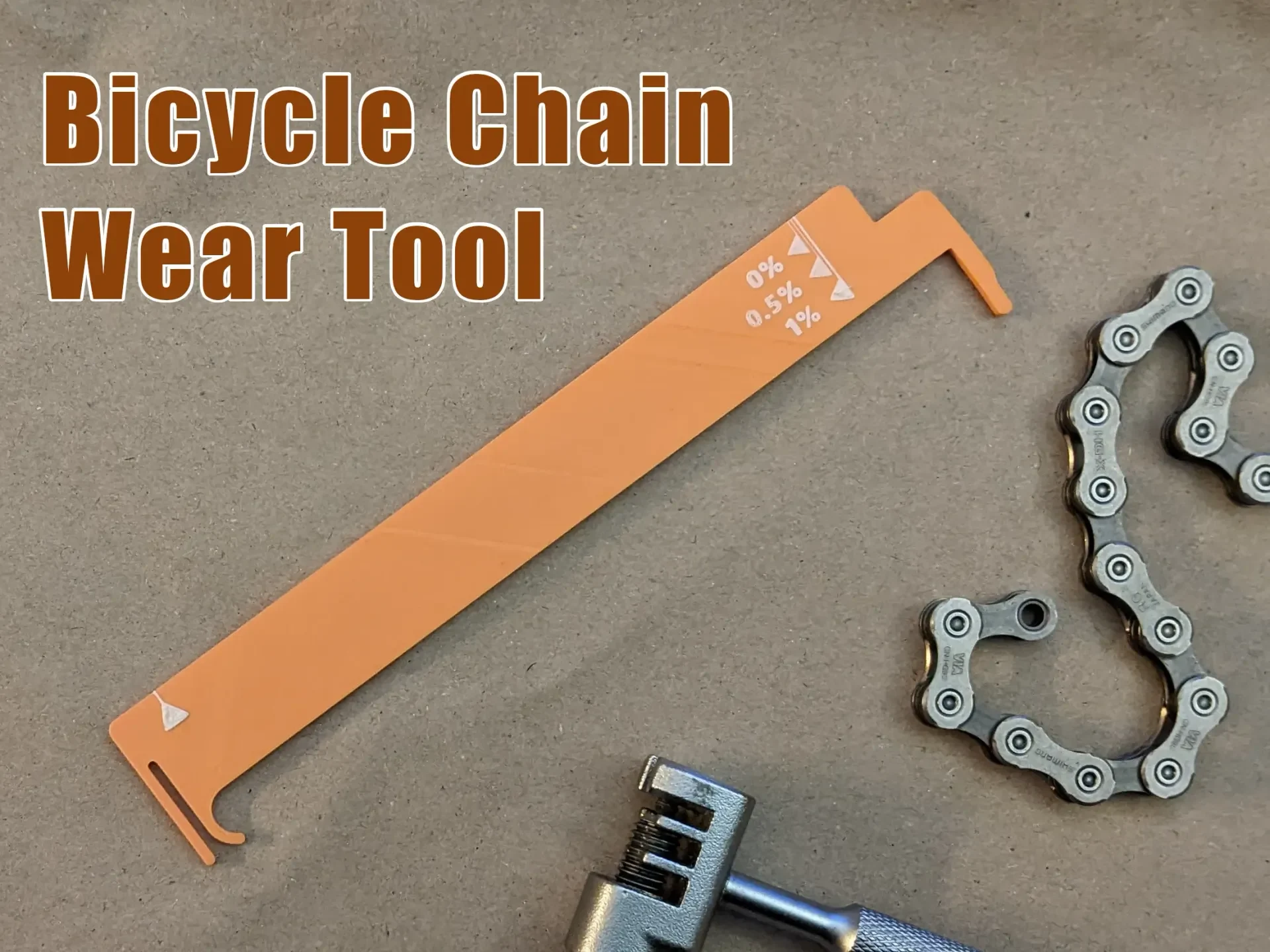

Индикатор износа велосипедной цепи......

Велосипедная цепь по мере износа становится длиннее. Этот инструмент помогает обнаружить растяжение на 0,5% и 1% соответственно. Это два ключевых момента, позволяющих определить, когда цепочку необходимо изменить.

0% — это, очевидно, растяжение новой цепочки.
Ниже 0,5% цепь менять не нужно.
Выше 0,5% цепь следует заменить. Если его использовать после этого, это приведет к повреждению звездочек.
При 1% обязательно нужно менять звездочки вместе с цепью, так как цепь их повредила. Новая цепь на старых звездочках проскальзывала.
При значении выше 1% вы сталкиваетесь с высоким риском разрыва цепи. Передние звездочки тоже могут быть повреждены.

Подробная и справочная информация о BikeGremlin. Большую часть теории дизайна я почерпнул оттуда.

Как использовать

Для правильного измерения цепь должна быть натянута. Пока цепь установлена ​​на велосипеде, это данность.

Вариант 1

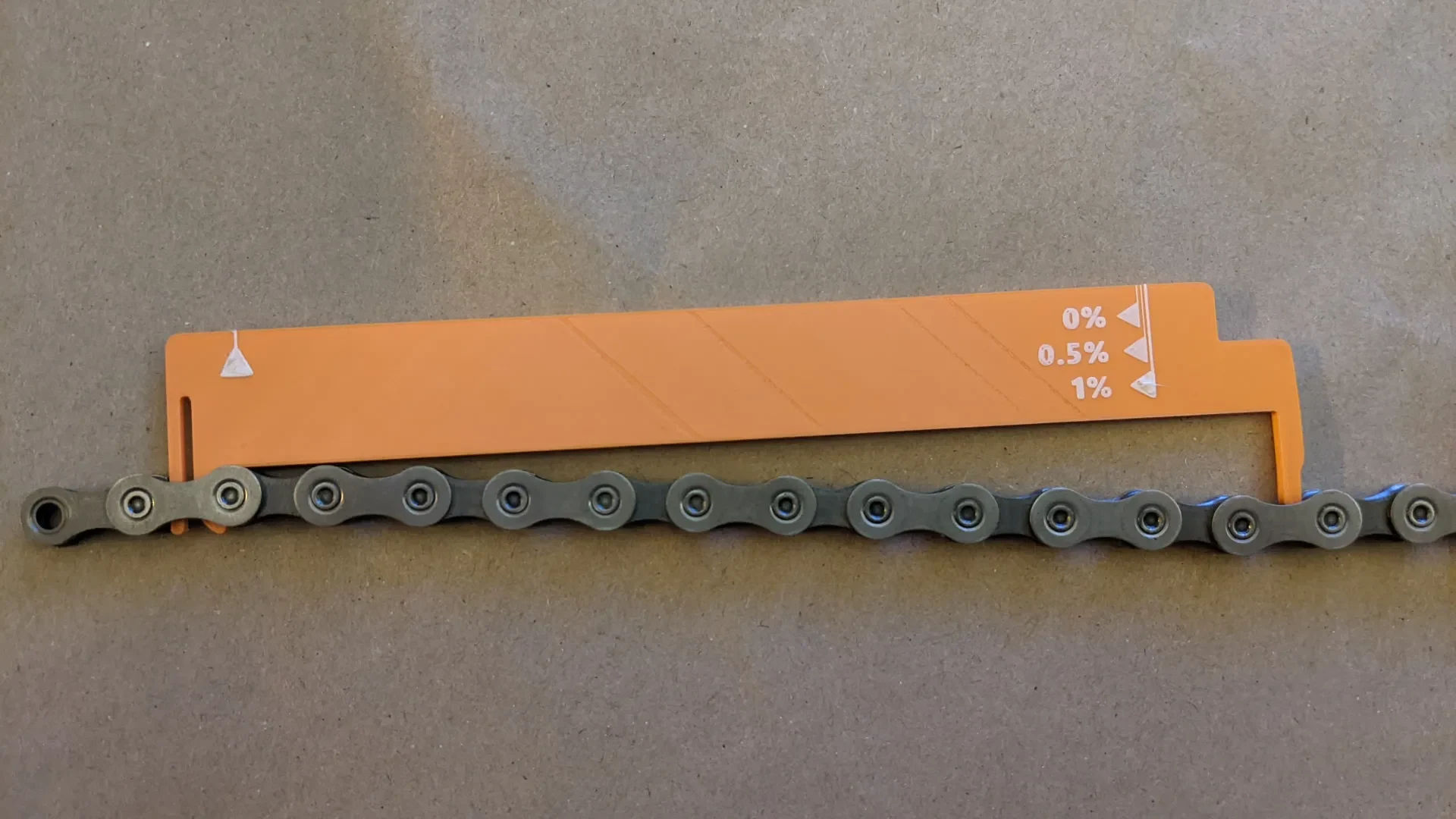

Вставьте зажим с левой стороны между двумя сегментами цепи и толкните его вправо. Зажим помогает в этом, но убедитесь, что вы не можете сдви��уть инструмент дальше вправо.

Затем позвольте зубу справа погрузиться в цепь. Вы можете слегка подтолкнуть его, чтобы ролик на звене цепи поддался. Но не применяйте силу и следите за тем, чтобы инструмент не деформировался.

Если инструмент не вставляется в цепь, износ цепи составляет менее 0,5%. Цепь в порядке, замены не требует.

Если инструмент вставляется в цепь, но не лежит на ней ровно, износ цепи составляет от 0,5% до 1%. Цепь следует заменить.

Если инструмент вставляется в цепь и ровно лежит на цепи, износ цепи превышает 1%, цепь необходимо немедленно заменить во избежание проскальзывания. Ваши звездочки тоже будут повреждены.

Вариант 2

Если вы распечатаете инструмент вместе со шкалой, вы сможете использовать его и измерить расстояние между звеньями.

Советы по печати
Используйте жесткую нить, например PLA.
Дайте инструменту полностью остыть, прежде чем снимать его с печатной платформы.
Если будет слишком тепло, он может немного деформироваться.

Версия со шкалой, напечатанной на инструменте, использует сопло 0,15 мм и имеет дополнительные рекомендации:

Добавьте изменение цвета для текстового слоя
Посмотрите это видео, как это делается.
печатать текстовый слой очень медленно
Я использовал 2 мм/с. Это можно сделать с помощью модификатора диапазона высоты.
очистите форсунку после замены наполнителя
рассмотрите возможность добавления юбки во всю высоту или небольшого куба рядом с инструментом, чтобы сопло было чистым и нить текла перед печатью текстового слоя.

Проверка печати

Вы можете проверить размер отпечатка, измерив расстояние, как показано на рисунке ниже, с помощью штангенциркуля. Оно не должно отклоняться более чем на 0,2% (около 0,3 мм), иначе прибор может дать неправильные показания.

При установке новой цепи вы ��акже можете проверить инструмент, проверив, что он не вставляется в цепь.
