Мини-микрофон для QMX, (tr)uSDX, uSDX, KX2 и KX3......

ПРЕДЫСТОРИЯ:

QMX, (tr)uSDX и Elecraft KX2 и KX3 — фантастические портативные радиостанции, но микрофон для KX2/KX3 относительно большой и тяжелый, и для (tr)uSDX действительно нет хорошего варианта микрофона. Итак, я решил спроектировать один.

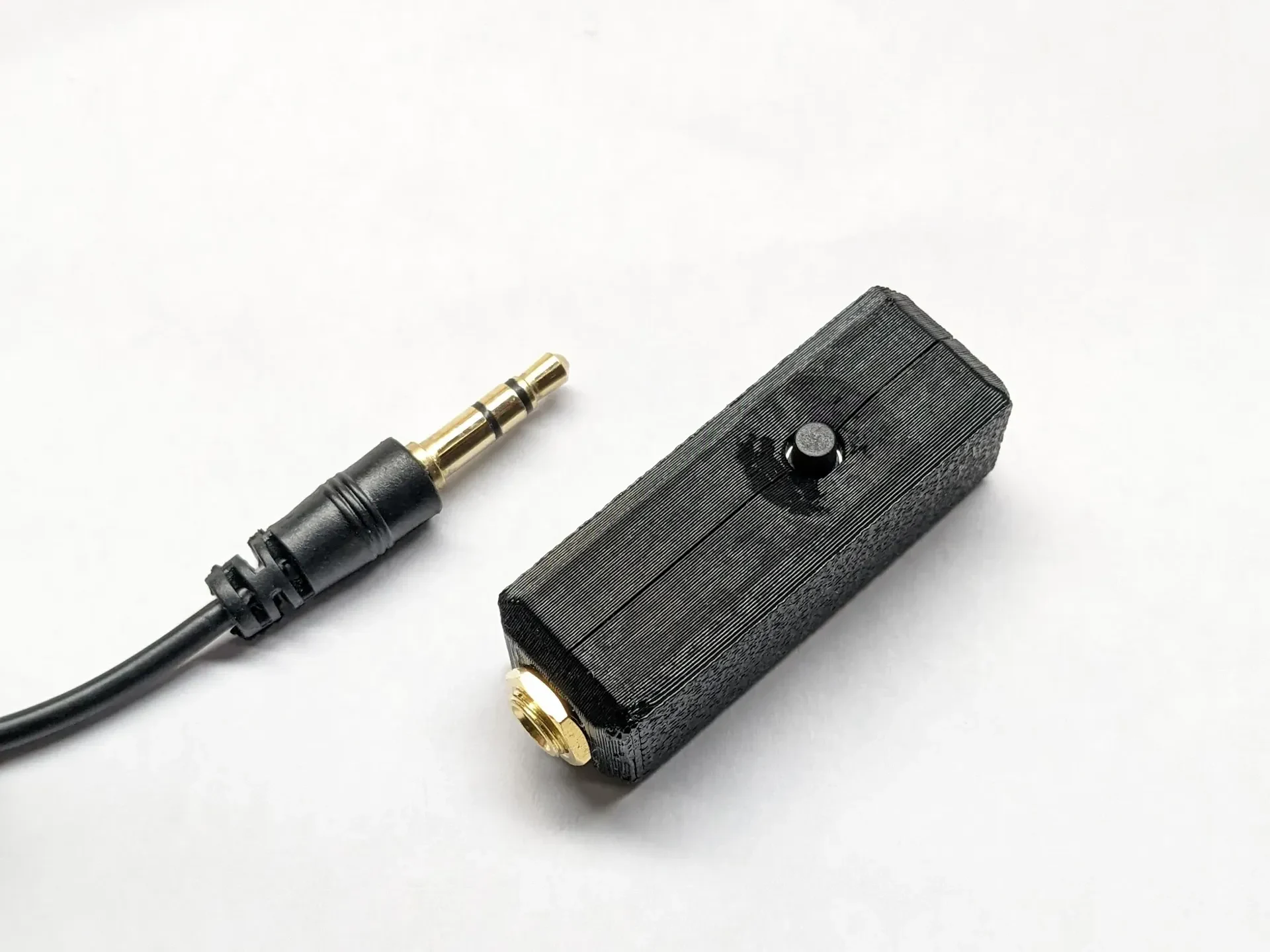

Этот микрофон длиной 41 мм, толщиной и шириной 14 мм легко помещается в вашу установку. В нем используется тот же вспомогательный кабель, что и в моем напечатанном на 3D-принтере манипуляторе азбуки Морзе/к��юче CW, что позволяет снизить вес и минимизировать количество оборудования. Сборка простая, но требует паяльника.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

Ссылки являются партнерскими ссылками Amazon. Вам это ничего не стоит, но я получаю несколько центов от доллара Amazon, если вы совершаете покупку по этим ссылкам.

Обязательные позиции Кол-во Источник
Топ с 3D-печатью 1 отпечаток из STL (предпочтительно PETG) https://amzn.to/3H9QN4p
3D-печать нижней части 1. Печать из STL (предпочтительно PETG) https://amzn.to/3H9QN4p
Гнездо для монтажа на панели TRS 3,5 мм 1 https://www.digikey.com/en/products/detail/schurter-inc/4832-2300/1731055 (2,73 доллара США за штуку)
https://amzn.to/3Hadrd2 (10 упаковок по 7,99 долларов США)
Кнопочный переключатель 6 x 6 x 7 мм 1 https://www.digikey.com/en/products/detail/cit-relay-and-switch/CT11027-0F100/16607792 (0,15 доллара США за штуку)
https://amzn.to/3Wt1jIy (упаковка из 100 шт. — 6,99 долл. США)

QMX

Элемент электретного конденсаторного микрофона диаметром 9,7 мм (-24 дБ)

1 https://www.digikey.com/en/products/detail/pui-audio-inc/AOM-5024L-HD-F-R/12152286

TruSDX, FX-4CR и Elecraft

Электретный конденсаторный микрофонный элемент 9,7 x 6,7 мм

1 https://www.digikey.com/en/products/detail/cui-devices/CMA-6542TF-K/1869979 (0,80 доллара США за штуку)
https://amzn.to/3CbkQph (10 упаковок по 5,99 доллара США)
Соединительный провод 26-32 га, 200 мм https://amzn.to/3G2bqi2 (198 футов, 30 AWG, 9,99 долл. США)
Дополнительный/Необязательный
Вспомогательный кабель (4 фута) 1 https://amzn.to/3XZ1IUo
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Пинцет (https://amzn.to/3BaOeex)
Кусачки или ножницы, о повреждении которых можно не беспокоиться (https://amzn.to/3VycZJK)
Паяльник (https://amzn.to/3P3bxgk)
СБОРКА:
1.) Распечатайте все вещи.

Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».

Распечатайте детали для сборки. PETG предпочтителен из-за температурной стабильности при использовании на открытом воздухе.

Никакие отпечатки не должны нуждаться в опорах.

2.) Отрежьте провод, припаяйте микрофон и переключите его на разъем.

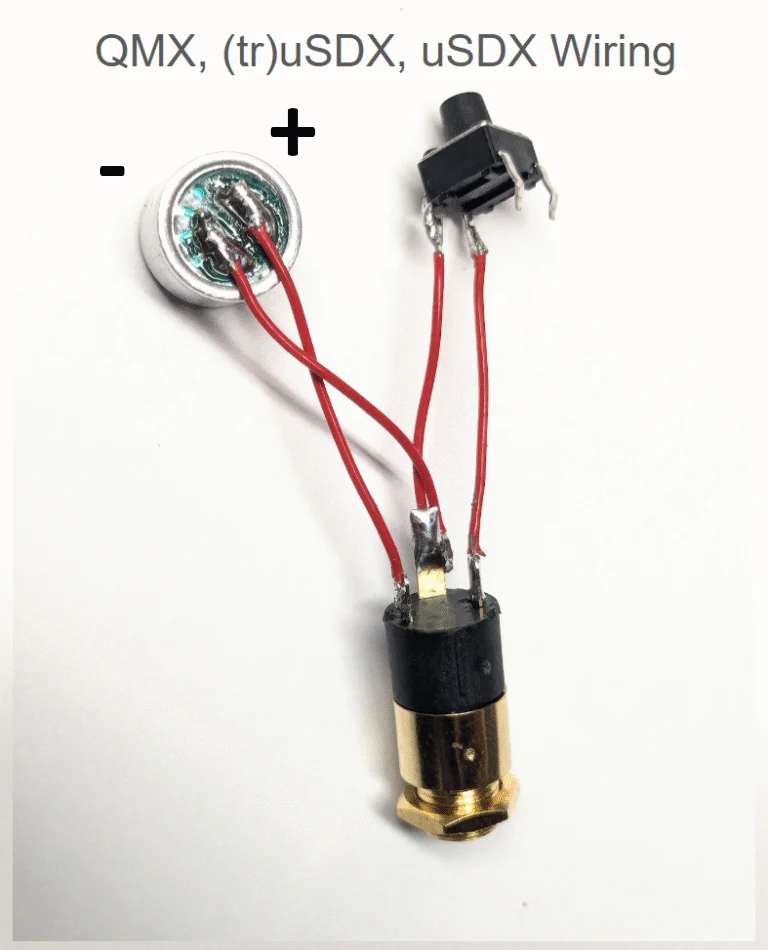

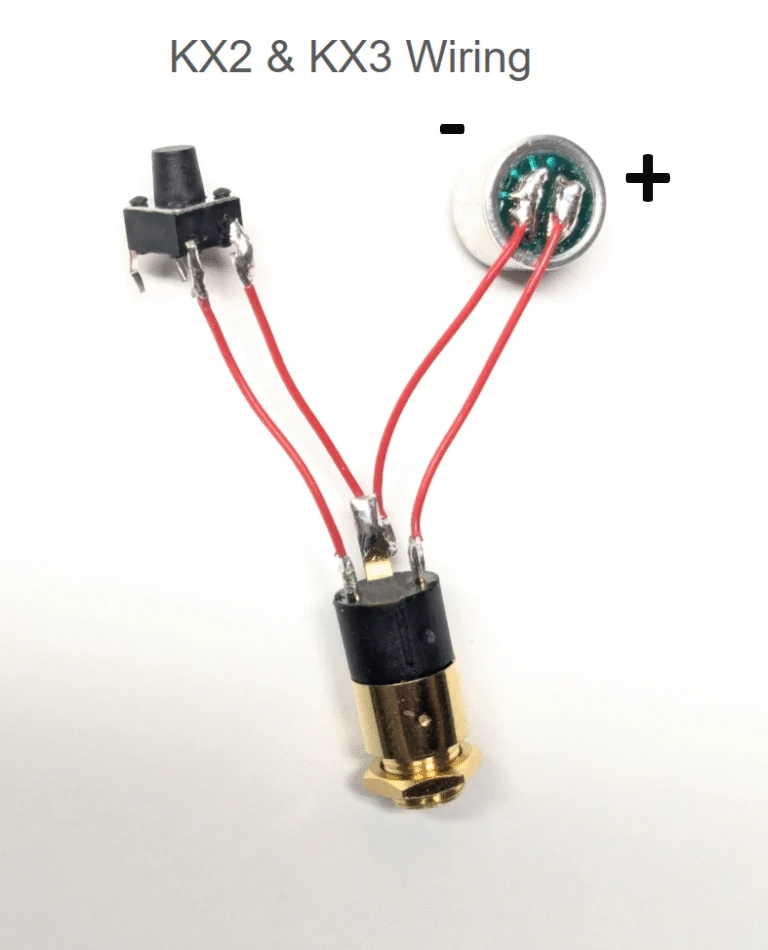

Отрежьте четыре куска провода длиной 30 мм и зачистите по 3 мм изоляции с каждого конца. Припаяйте провода, как показано на изображениях ниже.

Заземляющая площадка на микрофонном элементе — это та, которая не имеет знака "+", или та, у которой есть видимые дорожки, ведущие от площадки к металлическому корпусу элемента. Подключите эту площадку к центральному (заземляющему) контакту разъема 3,5 мм.

Также обратите внимание, какие наконечники переключателя использовать.

3.) Тестовый микрофон.

Подключите микрофон к устройству и протестируйте. Настройки можно найти в руководстве Elecraft. Возможно, вам придется проверить пункты меню на предмет смещения PTT.

Если микрофон не работает, попробуйте поменять местами провода, подключенные к внешним контактам разъема, и повторить проверку.

4.) Установите разъем, переключатель и микрофон в «нижнюю» половину корпуса.

Аккуратно вставьте домкрат на место. Обратите в��имание на положение клеммы заземления, по центру печатного паза на основании.

Установите переключатель на место, стараясь не повредить выступы.

Вставьте микрофонный элемент на место, стараясь не повредить переднее ветровое стекло (не критично).

Заправьте провода в центральный канал нижнего корпуса, следя за тем, чтобы провода не были зажаты в верхней крышке.

5.) Защелкните верхнюю крышку.

Убедитесь, что провода заправлены и не защемлены, и защелкните верхнюю крышку. Затяните гайку на домкрате, чтобы завершить сборку.

Выходите в эфир и получайте удовольствие!

СПАСИБО:

Спасибо за создание этого микрофона. Я надеюсь, что когда-нибудь вы попадете в журнал, пока вы им пользуетесь.

Если у ва�� есть какие-либо комментарии или отзывы о том, как я могу сделать эту вещь еще лучше, дайте мне знать. Мне бы хотелось это услышать.
