OpenSCAD Приспособление для оперения

Если у вас есть предложения, оставьте их в комментариях или откройте вопрос на GitHub.

Обзор

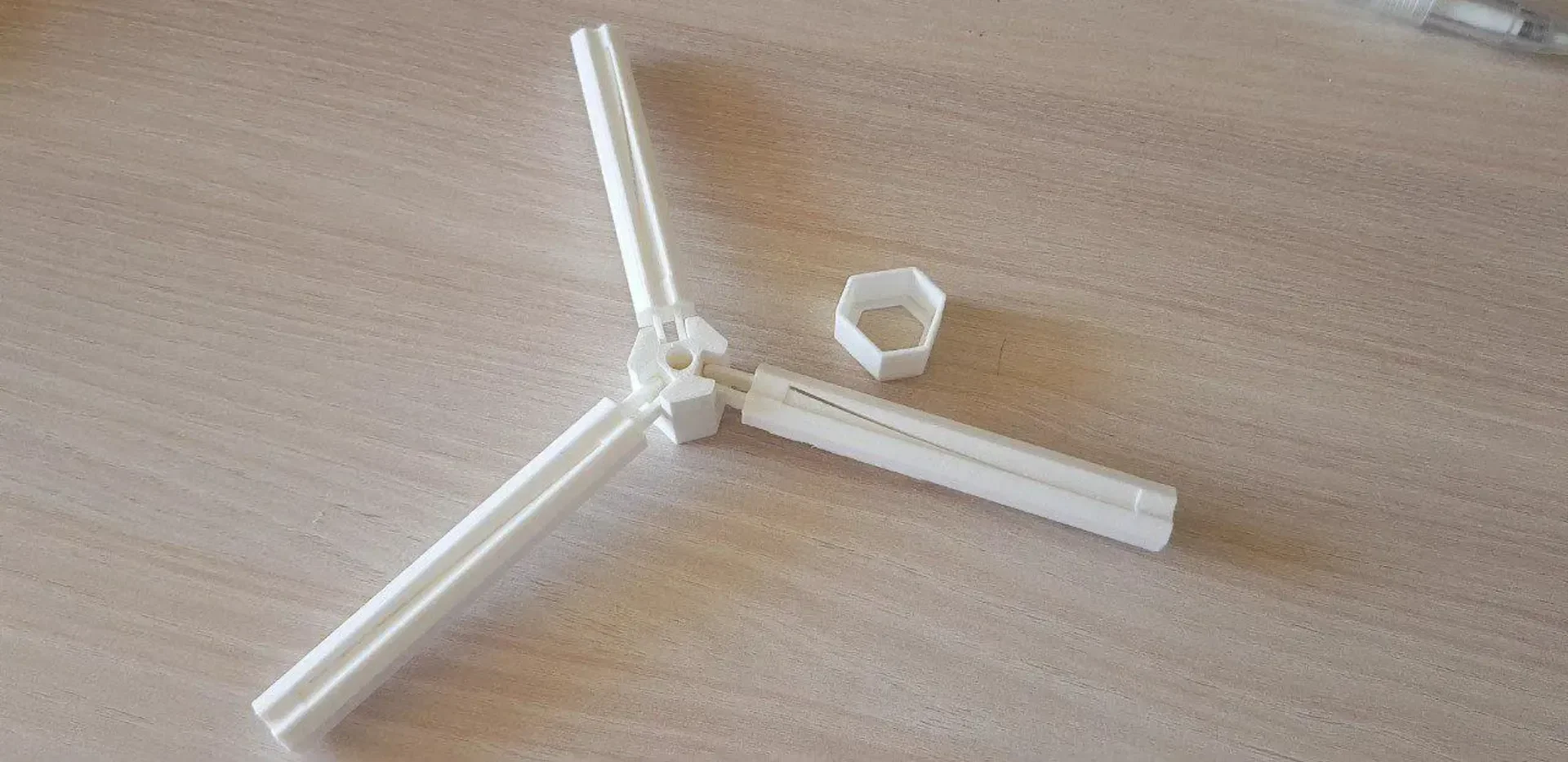

Простое, но эффективное приспособление для оперения, которое адаптируется ко всем вашим потребностям. Предназначен для того, чтобы предоставить новым лучникам доступ к 3D-принтеру, дешевый способ починить сломанные стрелы без необходимости использования дорогостоящего готового приспособления. Будем надеяться, что даже опытные стрелки найдут в этой конструкции полезность.

Особенности

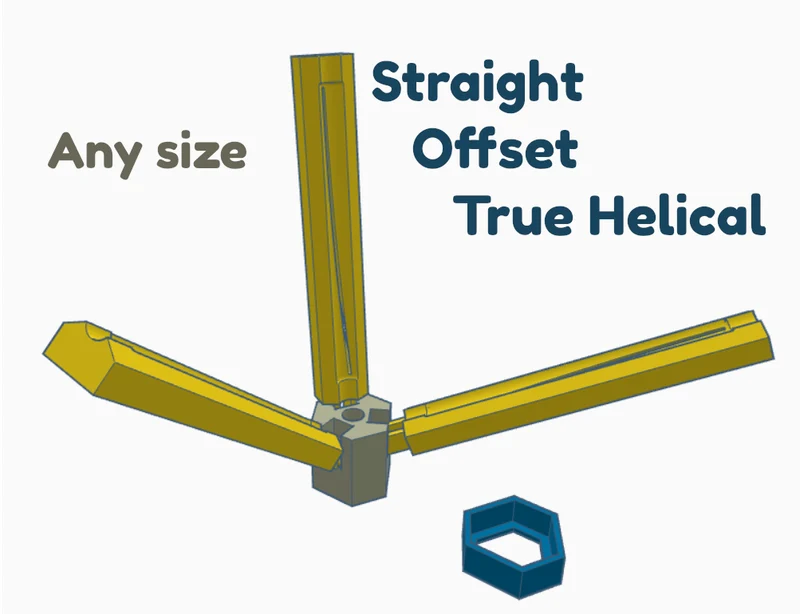

легко регулируется для соответствия различным стрелам и лопастям

поддерживает любое количество лопастей (обычно 3 или 4)

прямые, смещенные и истинно спиральные оперения

имеет возможность дополнительного выравнивания выемки

для сборки не требуются дополнительные инструменты

руки с возможностью горячей замены

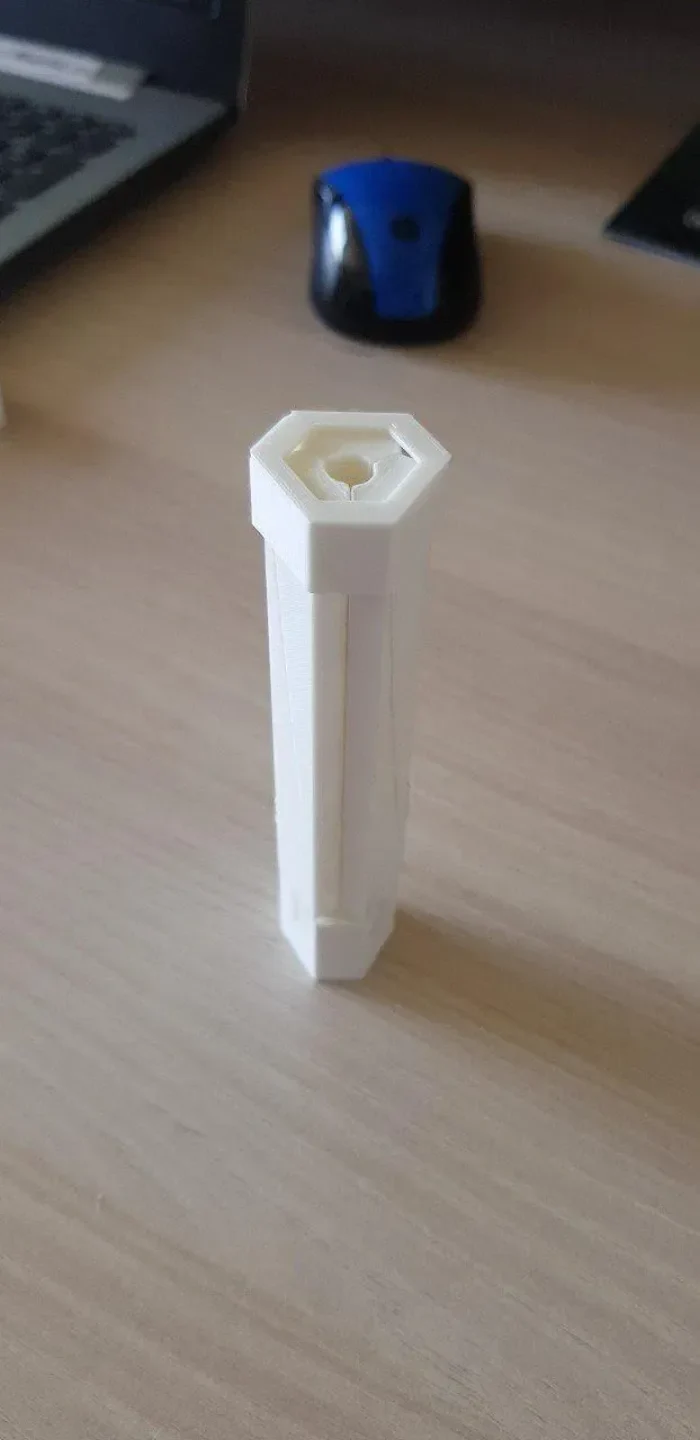

очень компактный и легкий

Предварительные условия

Сначала вам необходимо загрузить последнюю версию (2019.05 или новее) OpenSCAD. Это бесплатное программное обеспечение с открытым исходным кодом, доступное для всех основных настольных платформ. Больше ничего для редактирования и рендеринга не требуется.

Требуемое дополнительное программное обеспечение зависит от вашего 3D-принтера.

Как использовать

Хотя в качестве примера я привожу несколько предварительно отрендеренных файлов, весьма вероятно, что вам что-то в них не понравится. Если некоторые параметры не соответствуют вашим настройкам или вы просто хотите включить некоторые специальные функции, упомянутые выше, вам придется изменить соответствующие параметры в настр��йщике OpenSCAD и самостоятельно визуализировать новое уникальное приспособление. Не волнуйтесь, это очень просто!

Загрузите и извлеките последнюю версию этого проекта на свой компьютер.

Найдите main.scad и откройте его в OpenSCAD.

Перейдите в раздел «Настройщик»:

Windows/Linux: нажмите «Окно» в верхнем меню и выберите «Настройщик».

macOS: нажмите «Вид» в верхнем меню, затем выберите «Настройщик».

Панель Customizer появится в правой части интерфейса OpenSCAD.

Если вам не нужно просматривать или редактировать код, вы можете закрыть окно редактора слева, чтобы сосредоточиться исключительно на настройщике и 3D-виде.

Настройте параметры:

Вы увидите список настраиваемых параметров, таких как разме��ы и характеристики. Подробное описание см. в таблице ниже или на справочном рисунке параметров.

Измените эти параметры по мере необходимости, чтобы настроить вашу модель.

Я сделал все, что мог, чтобы запретить пользователю вставлять недопустимые значения, но все же могли быть способы создать полностью недействительный дизайн — так что будьте разумны. Я бы посоветовал вам сначала изменить параметры, в к��торых вы уверены (стрелка_диаметр, длина лопасти и т. д.), а затем настроить остальные.

Предварительный просмотр изменений в режиме реального времени. 3D-модель будет обновляться автоматически по мере настройки параметров.

Если вы удовлетворены настройкой, вы можете визуализировать модель (F6) и экспортировать ее в нужный формат с помощью меню «Файл» > «Экспорт» > ....

По умолчанию вы получите файл с ка��дой деталью приспособления. Однако, изменив параметр part_select, вы можете изолировать отдельные детали в их правильной ориентации для 3D-печати. Таким образом, вы сможете разделить приспособление на несколько файлов.

Параметры

Параметр

Описание

Пороги

base_style

выбрать базовую форму

«многоугольник» или «звезда»

крышка_стиль

выбрать форму внешнего века

«многоугольник» или «звезда»

сустав_стиль

либо защелкивающиеся шаровые шарниры, либо штифтовые шарниры
