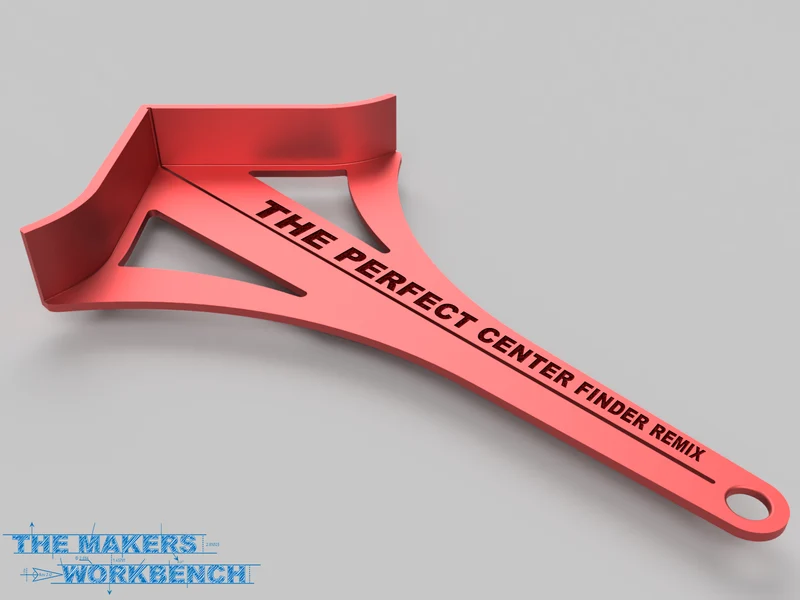

Ремикс The Perfect Center Finder (квадратный/круглый)...

Одно из моих хобби — токарная обработка дерева, и один из инструментов, который нужен каждому токарю, — это хороший центроискатель. Средство поиска центра (квадратное/круглое), созданное моим коллегой по YouTube Мариусом Хорнбергером, — одно из лучших, которые я когда-либо использовал.

К сожалению, центральная прорезь не очень подходит для обычных деревянных карандашей, особенно если они тупые или острые. Он прекрасно работает с механическими карандашами, но я часто обрабаты��аю грубо распиленные заготовки чаш, а грифель механического карандаша недостаточно прочен, чтобы выдерживать такую ​​шероховатую поверхность.

Я видел несколько комментариев к оригинальной модели с просьбой сделать фаску по центральной линии, чтобы можно было использовать обычные деревянные карандаши, и, поскольку я случайно сломал отпечаток оригинального искателя центра, когда недавно наступил на него, я почувствовал, что это возможность переделать оригинальный дизайн.

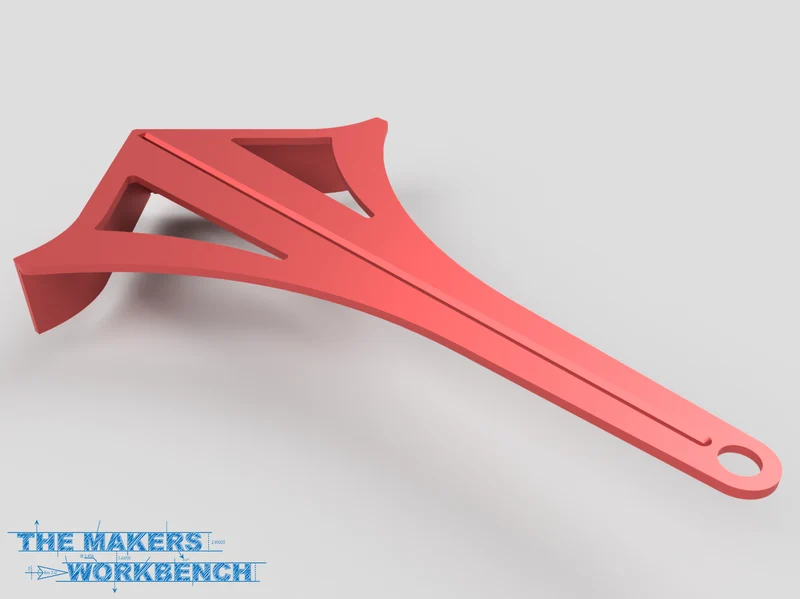

Модель практически идентична оригиналу во всем, за исключением двух вещей. Я добавил фаску под углом 45 градусов с каждой стороны центральной линии, а также добавил отверстие диаметром 10 мм на конце, чтобы облегчить хранение тем из нас, кто любит подвешивать инструменты.

Хочу поблагодарить Мариуса за создание оригинальной модели, и если вы не знакомы с его каналом на YouTube, вам обязательно стоит его заглянуть!

Чт��бы помочь сообществу в дальнейших ремиксах, я добавил файлы дизайна во всех соответствующих форматах, которые вы можете загрузить.

Включенный файл дизайна: файлы .stl, .f3d, Step, .skp и obj.

*Примечание. Тисненый текст на обложке проекта отсутствует ни в модели для 3D-печати, ни в каких-либо файлах дизайна.

*Примечание. Этот пост содержит партнерские ссылки Amazon, которые поддерживают The Makers Workbench посредством небольшой комиссии от любых продаж, которые они помогают генерировать.

Следите за The Makers Workbench на:

Инстаграм
Ютуб
грохот
Местные жители
ГАБ
Геттр
Одисей
Paypal.me
Патреон
TheMakersWorkbench.com

Я тестировал эту модель только с использованием стандартной настройки Fast 0,35 мм в Prusa Slic3r 2.4.1 со следующими поправками.

Настройки печати

10-периметры
5-верхние слои
5-нижние слои
20% заполнение
Прямолинейное заполнение
Монотонный узор сверху и снизу
Обнаружение периметра моста — правда

Используемый PLA: Polymaker Polyterra, экологически чистый PLA — https://amzn.to/3qPYtzV
