Двойной экструдер со смещением XY - калибровка Idex...
Это файл, упрощающий интерпретацию калибровок по осям X и Y.
Этот архив предназначен для более глубокой интерпретации наименований eje X и eje Y.
Распечатайте этот файл с помощью первого экструдера — Offset_X_Y_dual_extrumer_1. stl
Распечатайте этот файл с помощью второго экструдера — Offset_X_Y_dual_extrumer_2. stl
Прочитайте значе��ие смещения:

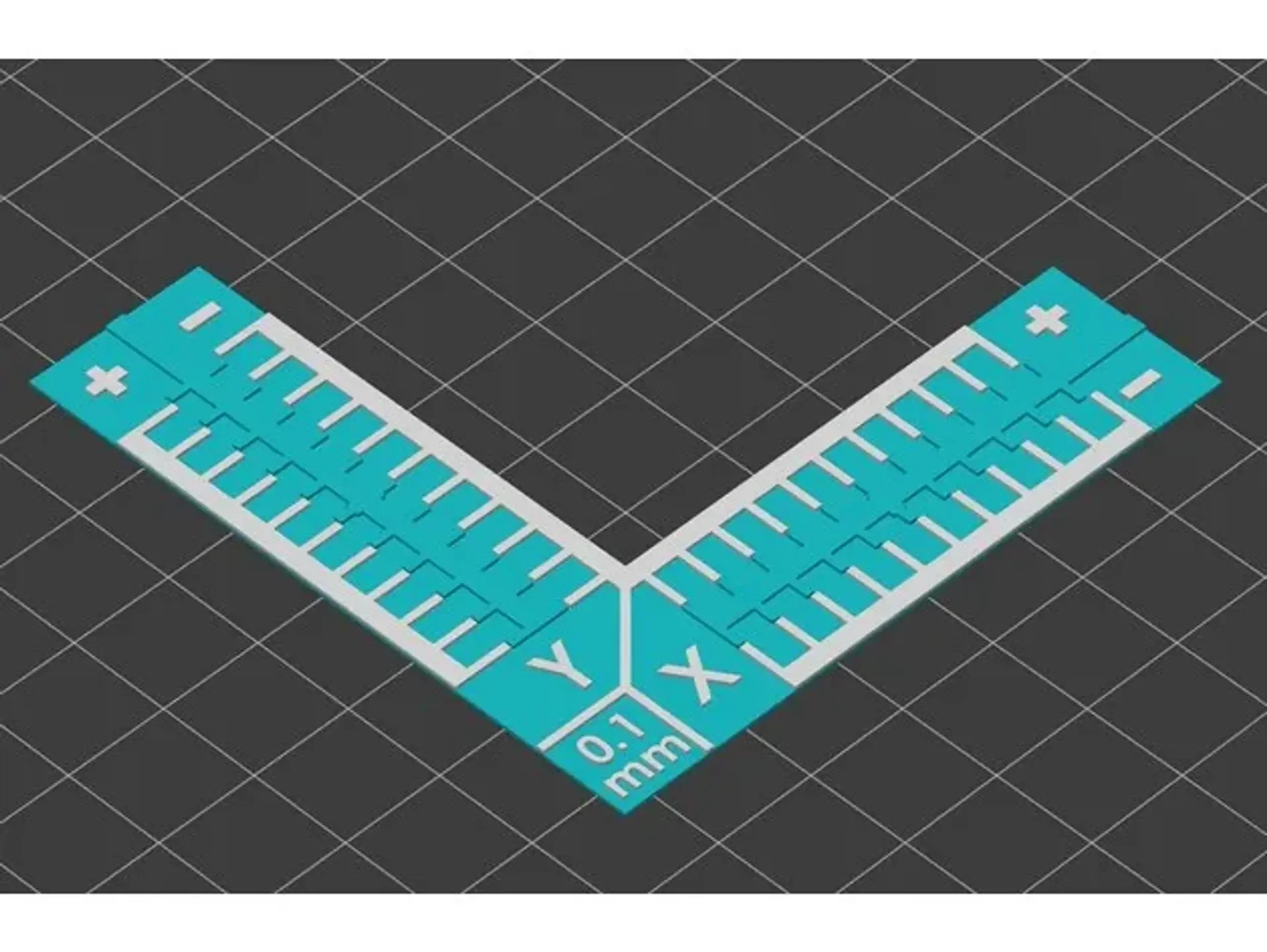

Шкала значений
На этом изображении вы можете увидеть значение каждой строки (0,1*значение).
На следующем изображении можно увидеть рост ценности (0,1* доблести)

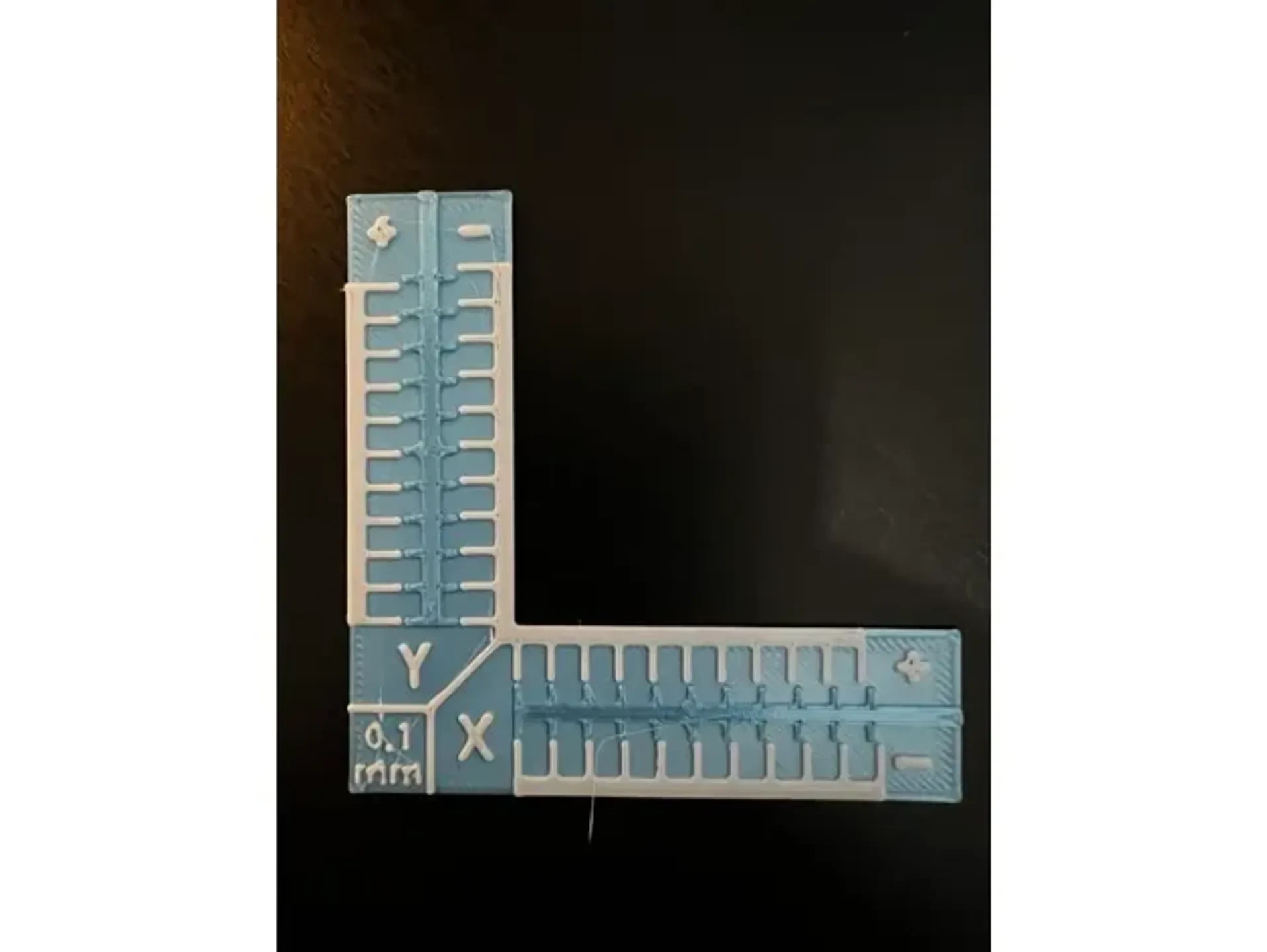

Пример 1
В первом примере экструдер 2 идеально совмещен с экструдером 1 по осям X и Y.
В первом примере экструдор 2 идеально расположен с экструдером 1, а затем в эдже X, как в эдже Y
Пример 2
Во втором примере экструдер 2 смещен на -0,3 мм по X и -0,2 мм по Y.
Во втором примере экструдер 2 находится на расстоянии -0,3 мм от края X y -0,2 мм от края Y
Пример 3
В третьем примере экструдер 2 смещен на 0,6 мм по X и -0,2 мм по Y.
В конце концов экструд��р 2 находится на расстоянии 0,6 мм на краю X y -0,2 мм на краю Y
