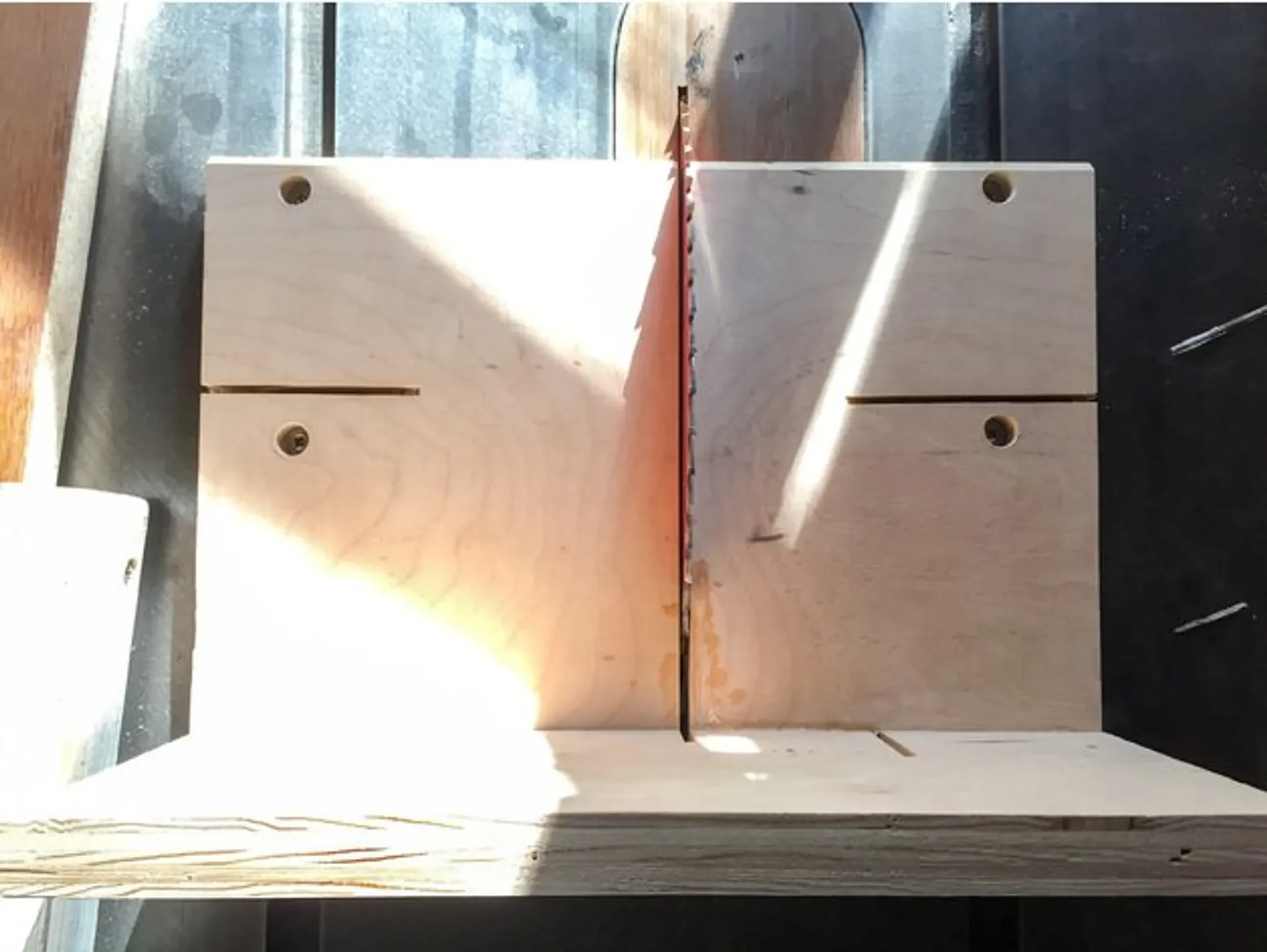

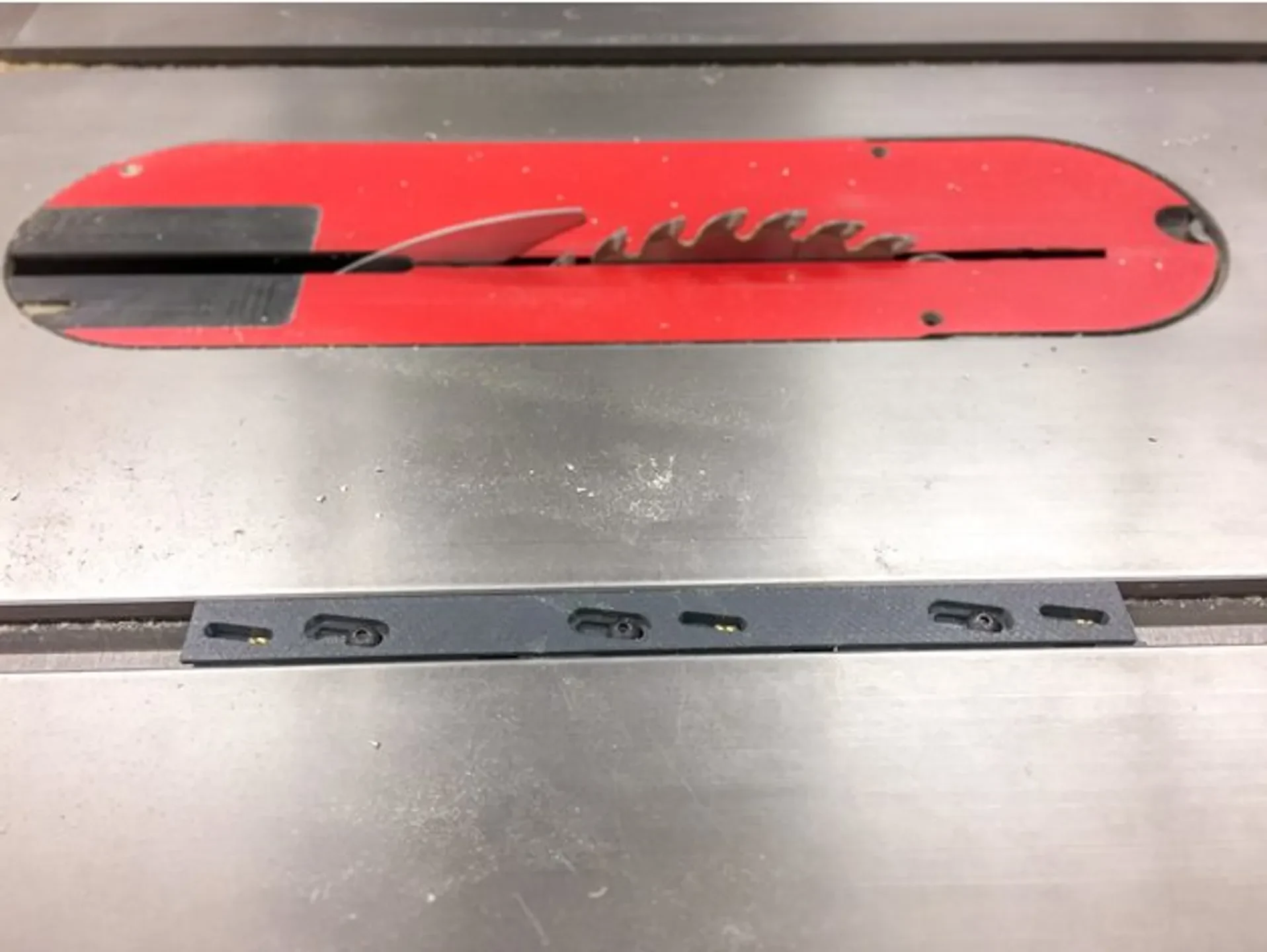

Система направляющих с нулевым люфтом является огромным преимуществом для всех, кто изготавливает и использует приспособления в условиях, когда обычные деревянные направляющие расширяются и сжимаются. Я буду использовать его с пазом для торцовочной пилы, но он может оказаться полезным для вашей ленточной пилы или фрезерного стола.
Microjig разработала хорошее решение https://www.microjig.com/products/zeroplay.
Я полагался на руководство пользователя при выборе конструкции и оборудования.
https://www.microjig.com/user-manuals#zeroplay см. «Руководство пользователя ZEROPLAY».

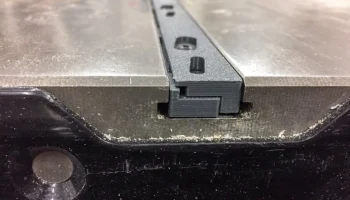

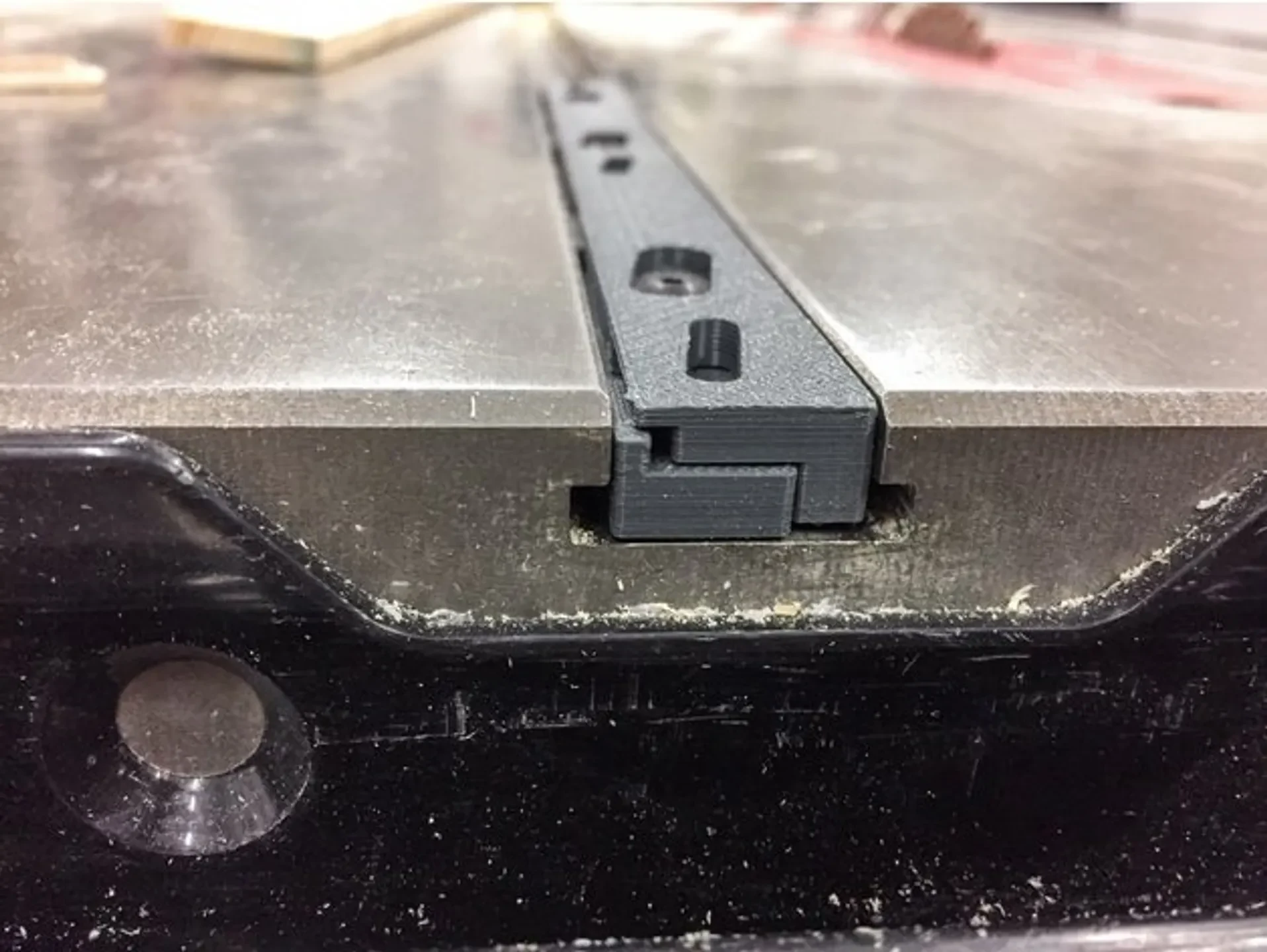

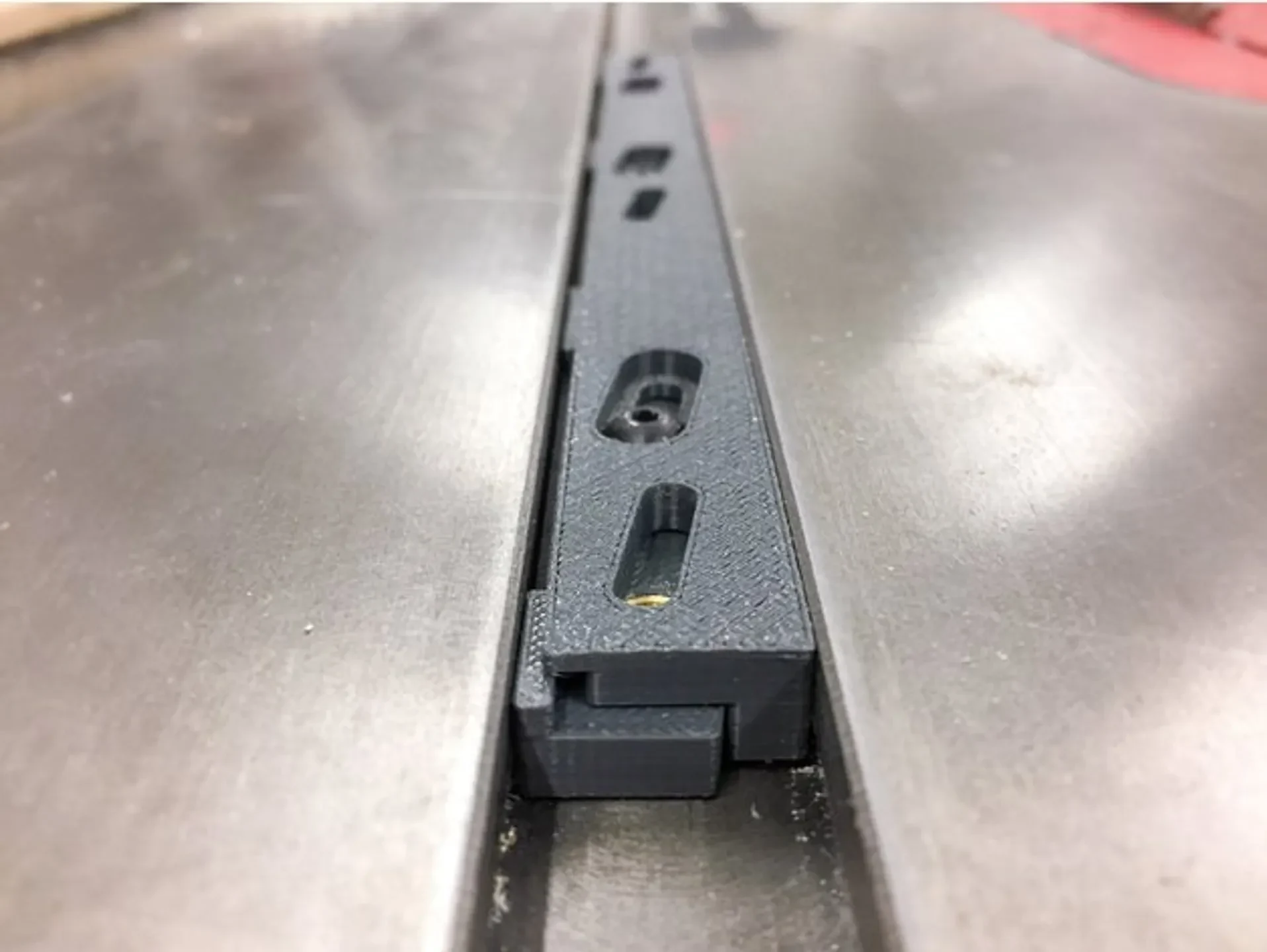

Эта текущая модель имеет возможность регулировки для установки в пазы размером 0,688-0,774 дюйма (17,5-19,7 мм).

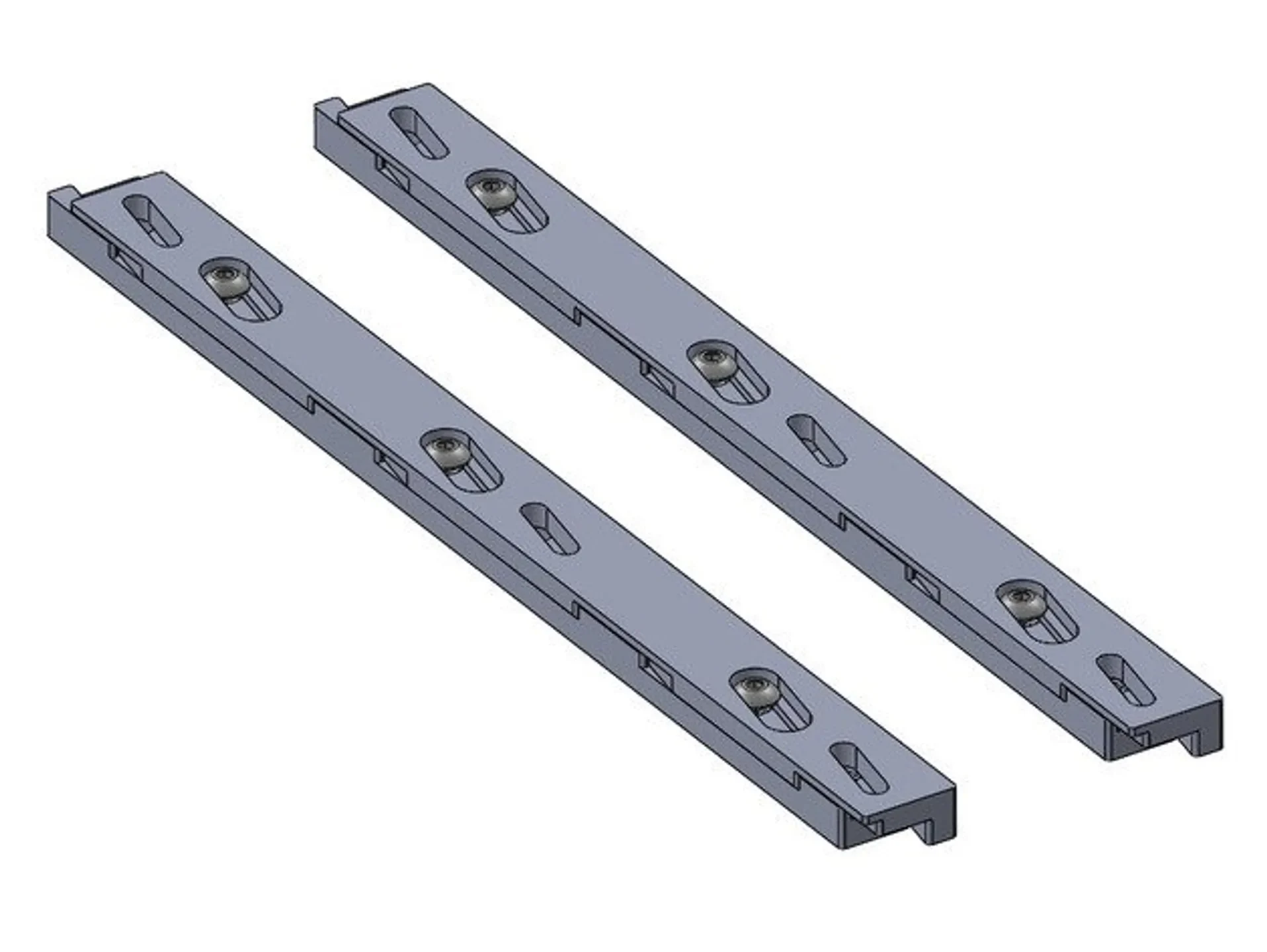

ЕДИНИЦЫ STL В ДЮЙМАХ

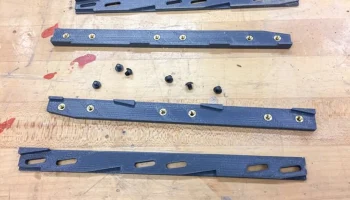

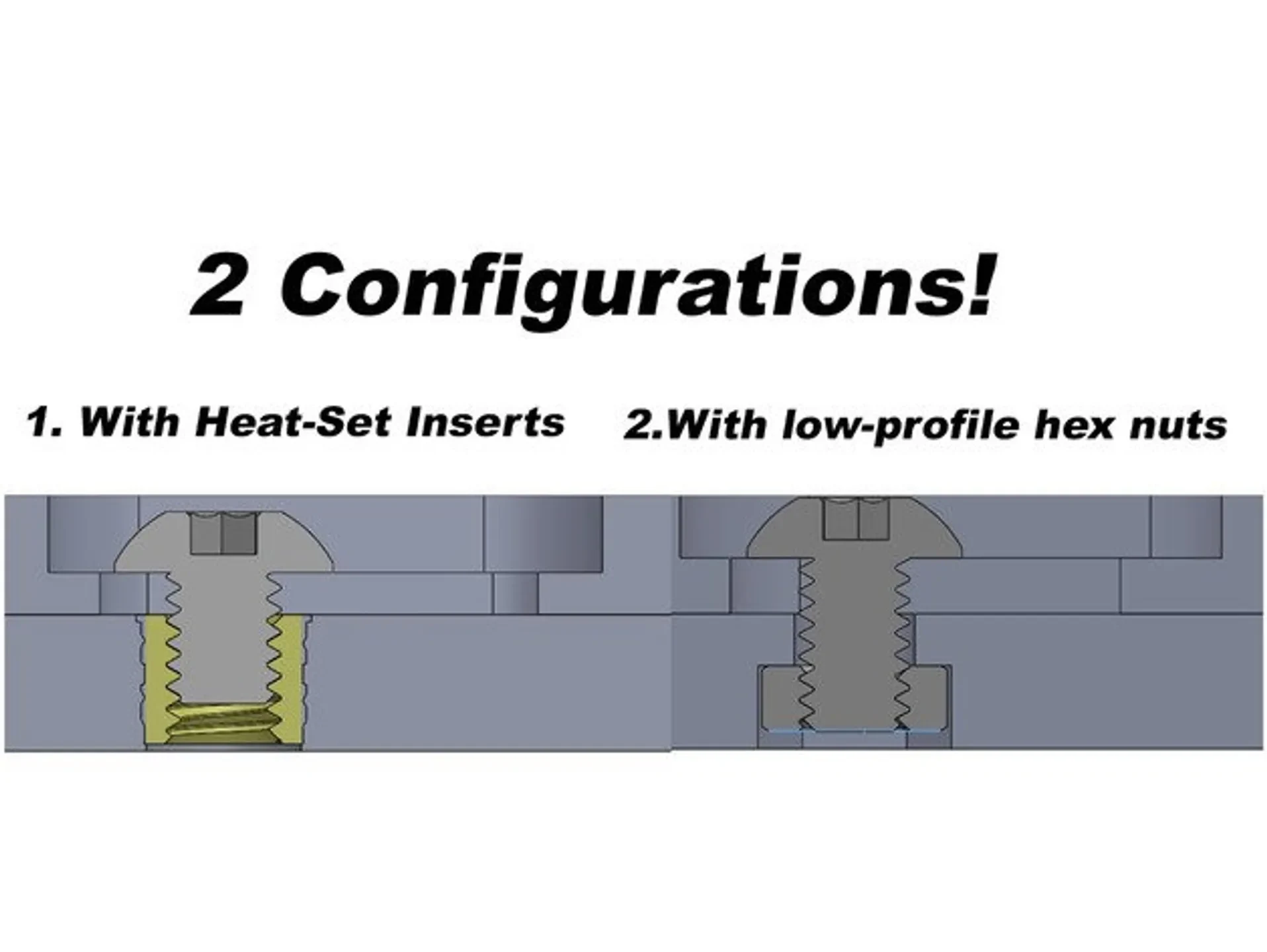

Есть две конфигурации для этой конструкции. Кто-то использует термофиксированные вставки, кто-то немного более длинные крепления к низкопрофильным шестигранным гайкам.
спецификация
— Для сборки стержней для конфигурации вставки с термофиксацией ---
2 — распечатка файла top_V2_in.stl
2 — печать base_in.stl
12-8-32, размер резьбы 0,185 дюйма, установленная длина, термофиксированные вставки для пластмасс (mcmaster: https://www.mcmaster.com/#93365a140/=1c5hk4f)
Винты с шестигранной головкой и длинной полукруглой головкой, резьба 6-32 3/16 дюйма (mcmaster https://www.mcmaster.com/#91306a264/=1c5hkqt)
— Для сборки стержней для конфигурации с шестигранной гайкой ---
2 — распечатки top_V2_nuts_in.stl
2 — печать base_nuts_in.stl
Размер резьбы 12-8-32, узкая шестигранная гайка
(https://www.mcmaster.com/#90760a009/=1ccrera)
6 — 8-32, резьба 1/4 дюйма, длинный шестигранный винт с полукруглой головкой
(https://www.mcmaster.com/#91255a190/=1ccrmoc)

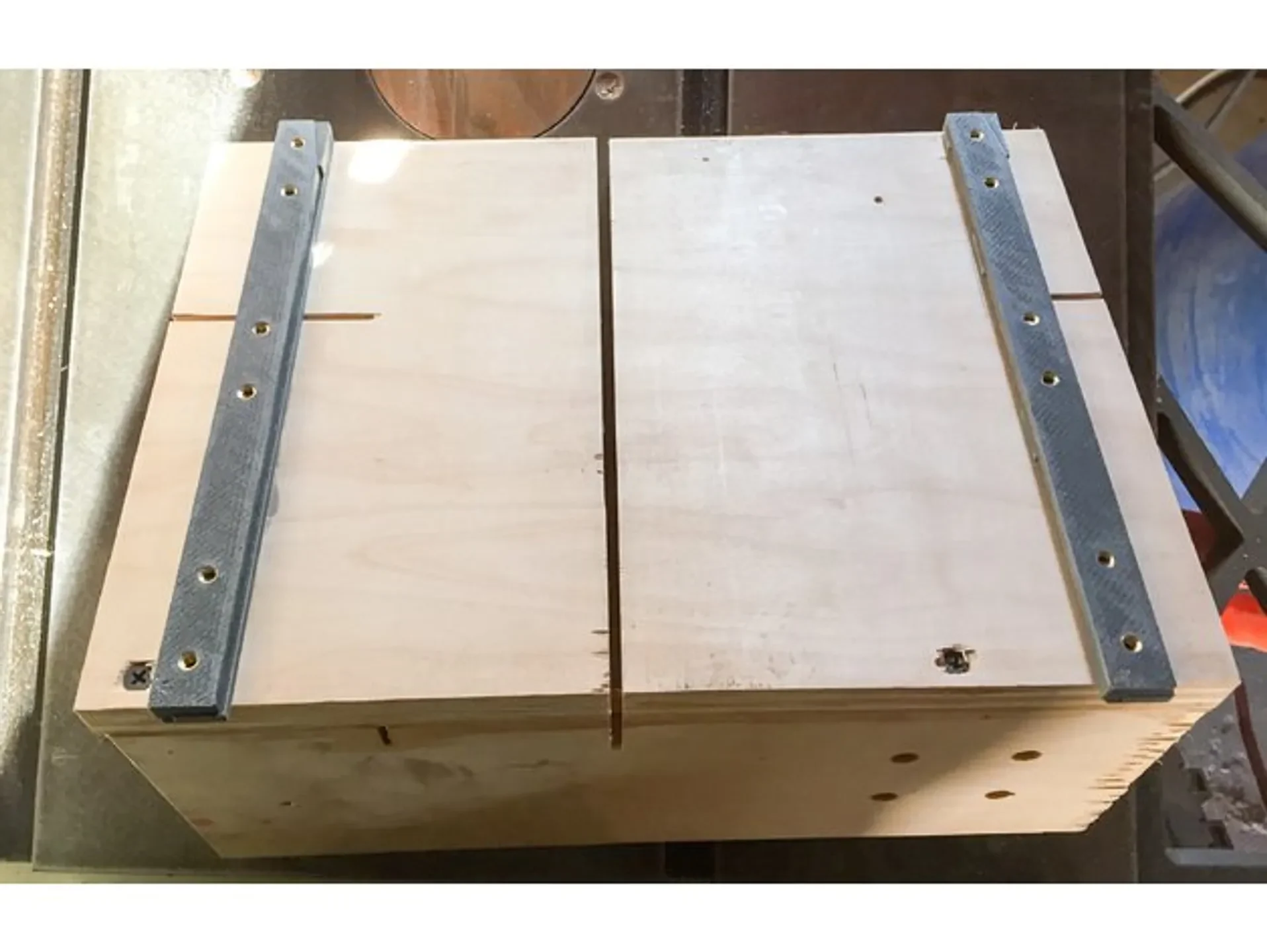

— Для крепления планок к вашему конкретному приспособлению ---
Винт с цилиндрической головкой, резьба 6-8-32 и длиной 1/2 дюйма* (mcmaster https://www.mcmaster.com/#91735a194/=1c5hman)
6 — плоская шайба № 10 (mcmaster https://www.mcmaster.com/#92141a011/=1c5hmtj)
Для регулировки вам понадобится шестигранный ключ на 3/32 дюйма.
Следуйте руководству пользователя (ссылка выше) для настройки/установки. Я НЕ делал упор для установки, так как для того же эффекта вы можете легко использовать зажим и подручные материалы.

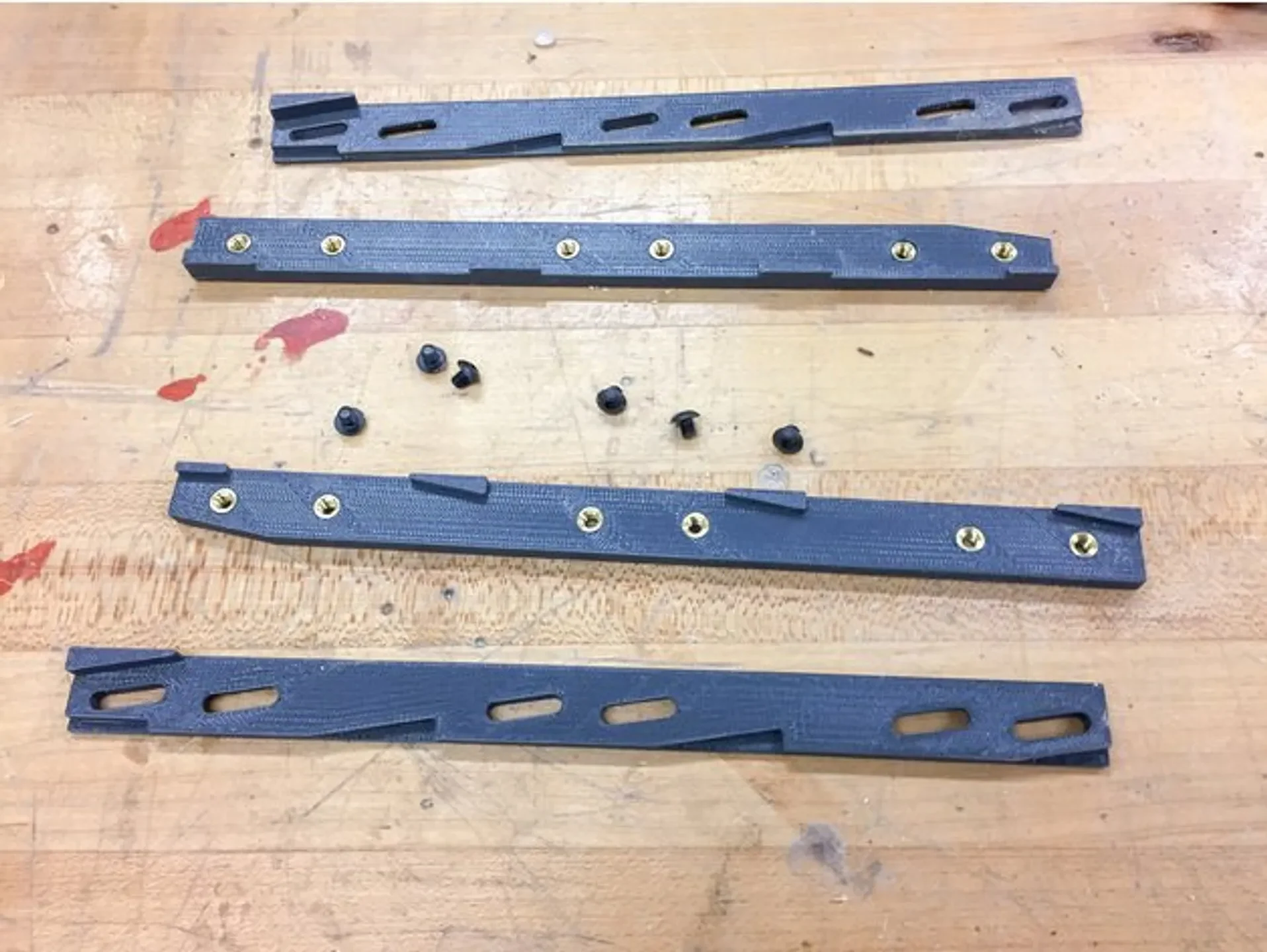

После того, как напечатанные детали были удалены из принтера, я использовал наждачную бумагу, чтобы подправить длинные стороны отпечатков (вокруг линии вязания была небольшая деформация). Я также предлагаю выровнять нижнюю поверхность после установки вставок, так как материал будет разбухать вокруг отверстий на нижней стороне.
*Эта длина может меняться в зависимости от толщины опорной пластины вашего приспособления или глубины зенковки в этом материале.
