Гусеницы танка М2 (центральный привод)......

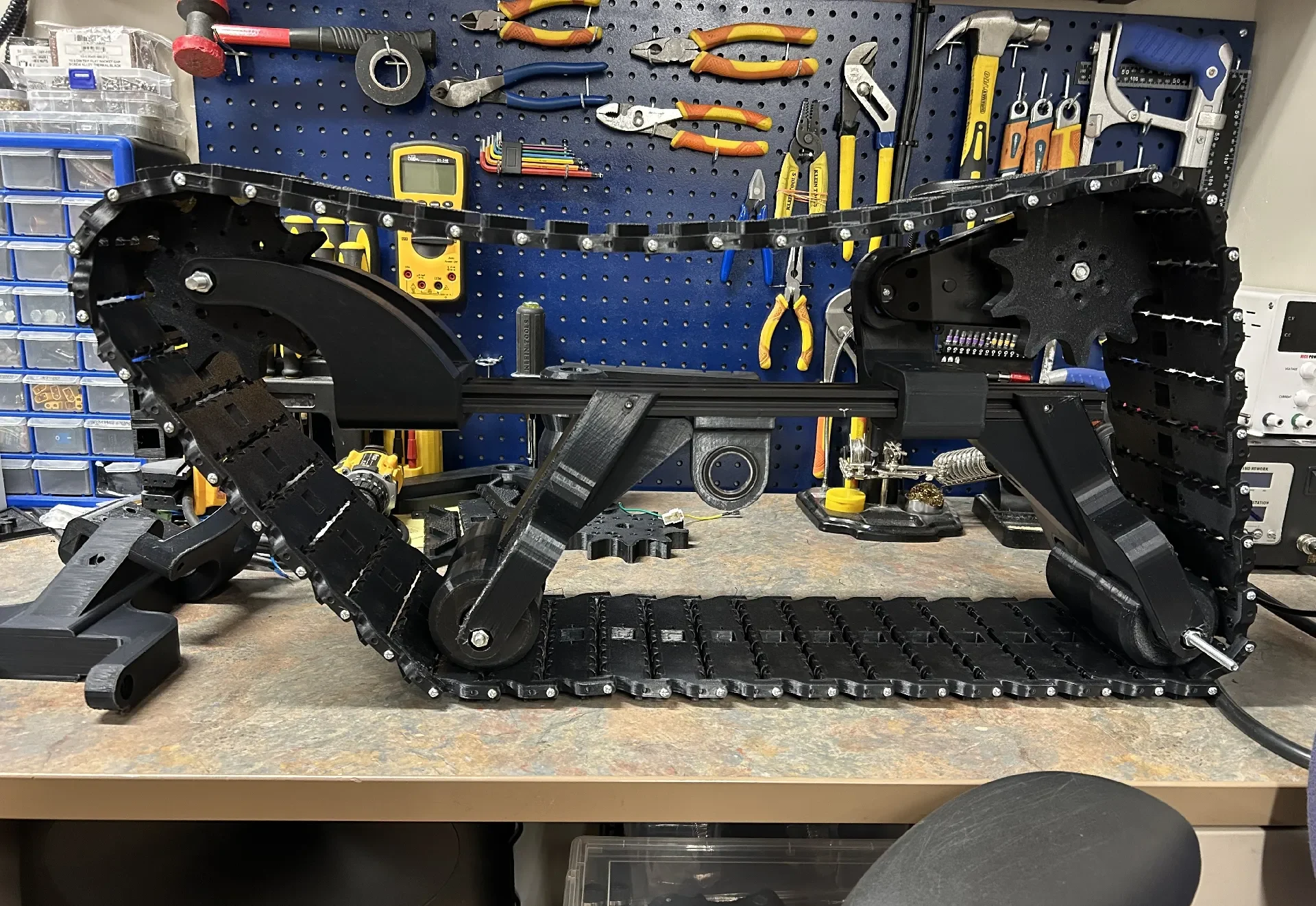

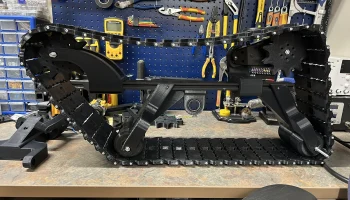

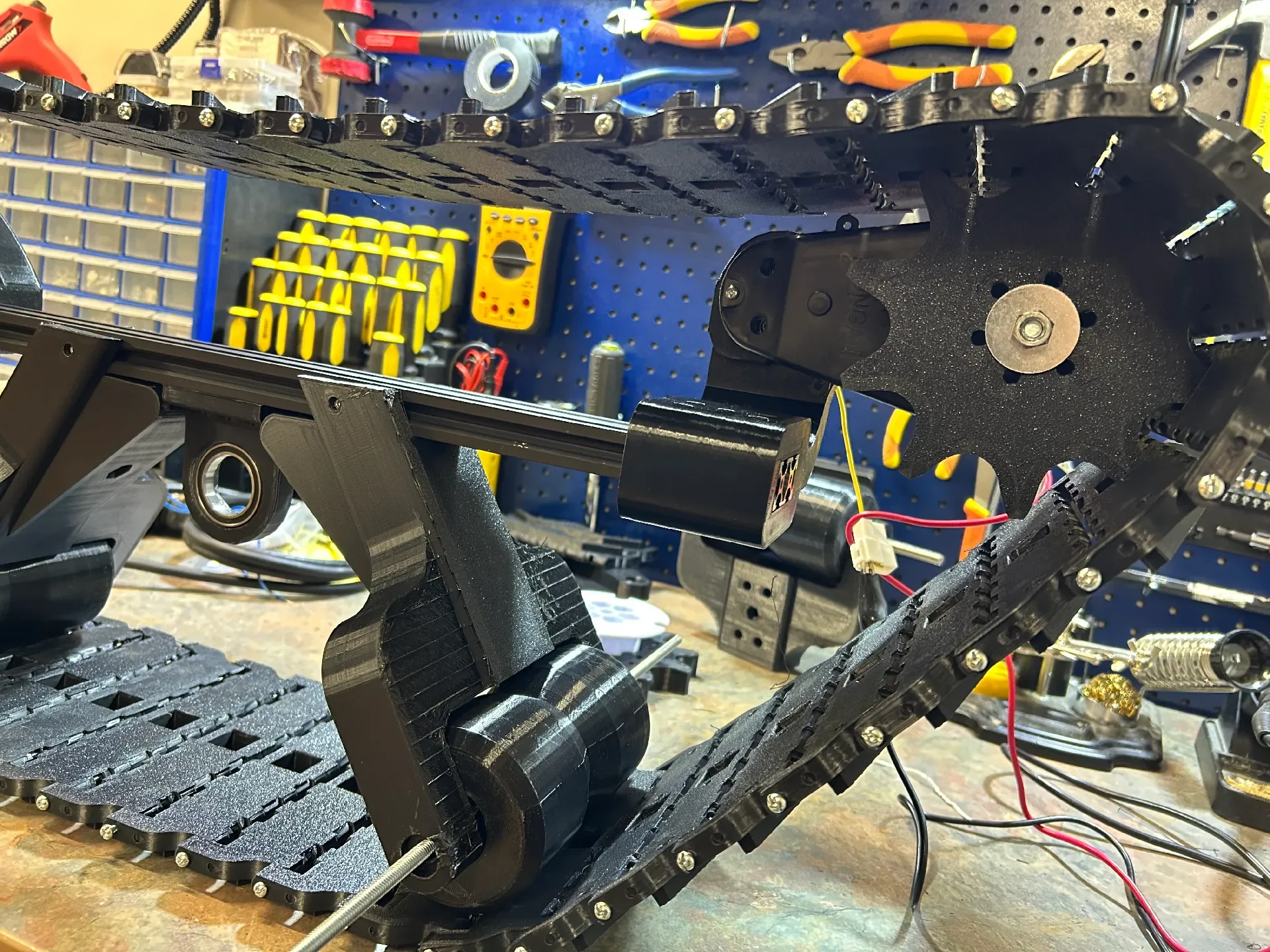

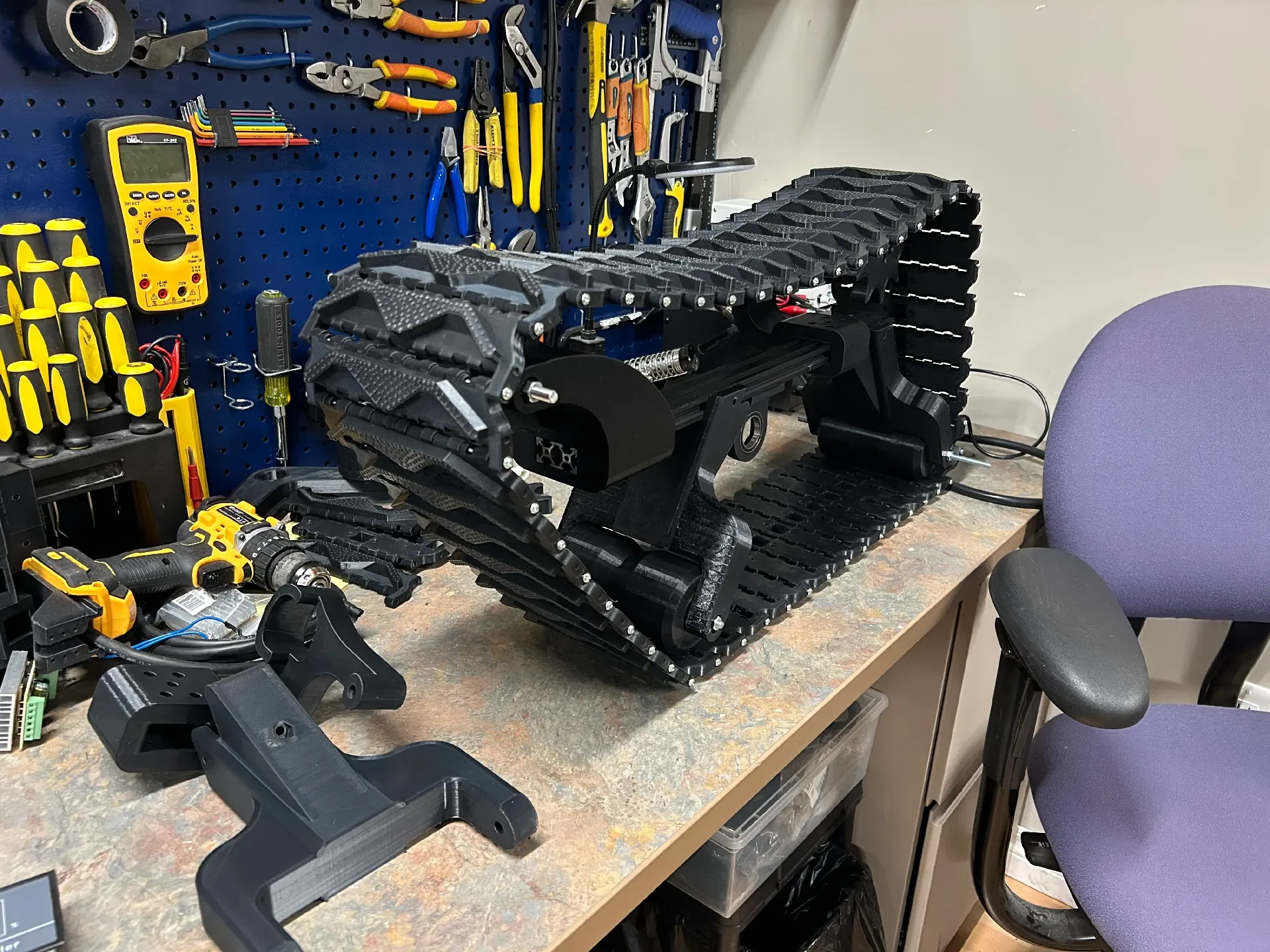

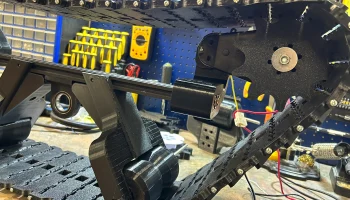

Представляю мою систему M2 Track с центральным приводным механизмом.

Эта гусеница была разработана с учетом простоты сборки и универсальности. В нем также используется меньше деталей/пластика по сравнению с другими моими треками.

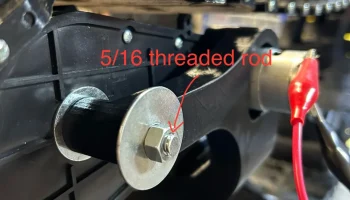

В нем используются распространенные североамериканские детали (6-32, 1/4-20, 5/16), но не волнуйтесь, он также работает с метрическими эквивалентами.

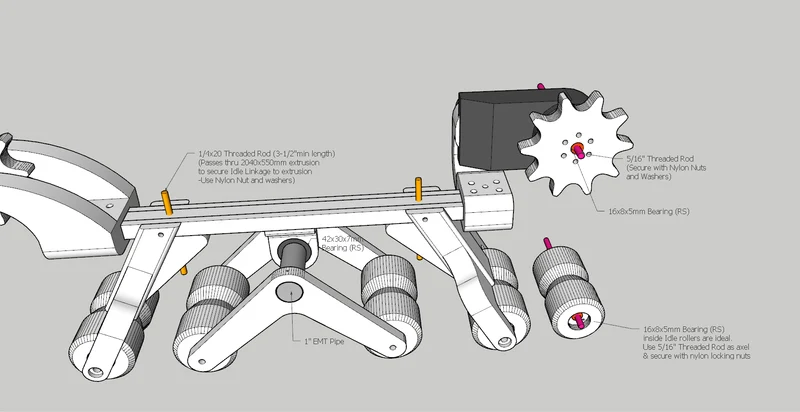

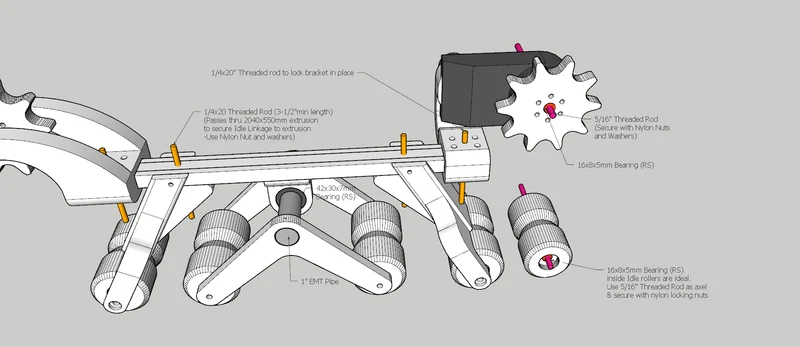

Основная рама представляет собой кусок алюминиевого профиля размером 2040x550 мм, а кронштейны крепятся винтами M3 и Т-образными гайками.

Кронштейны/рычаги можно расположить в любом месте профиля, что позволяет изменять форму/угол наклона направляющих.

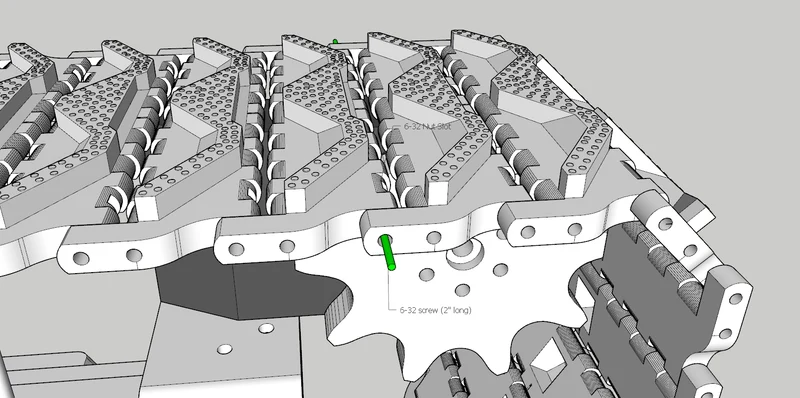

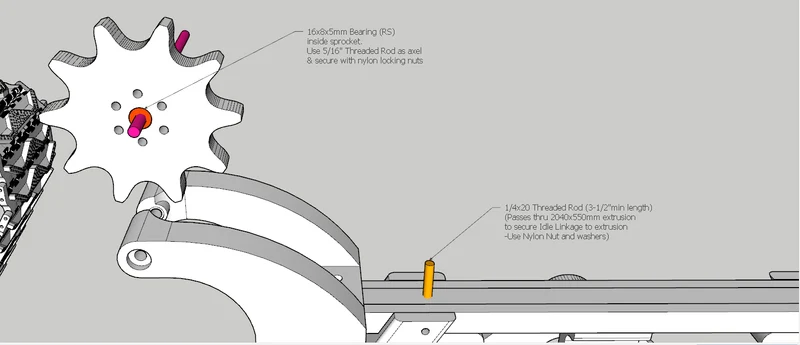

Звездочка идеально входит в зацепление с гусеницей, обеспечивая постоянное сцепление и движение гусеницы вперед/назад.

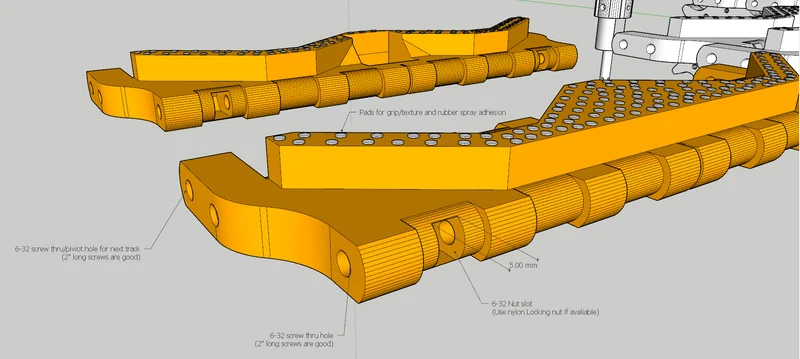

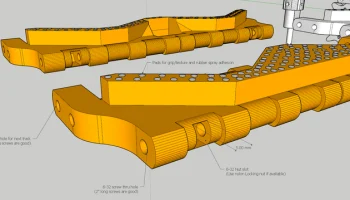

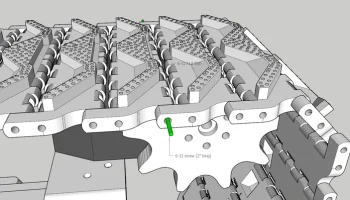

Гусеницы легко собираются с помощью винтов и гаек размером 6-32x2 дюйма (используйте нейлоновые стопорные гайки, чтобы винты не ослабли из-за постоянной вибрации).

Поскольку эта гусеница имеет индивидуальное управление, ее можно использовать для различных роботизированных проектов/UGV. (Это будет моя новая гусеничная система для моего нового UGV M2).

Используемый двигатель: 2 шт. 24 В мотор-редуктор для силовых колес, высокая скорость 35000 об/мин RS550

Настройки печати:

30% заполнение

8-10 стен

Элегу Рапид ПЛА+
