Универсальный механизм открывания кончиком......

Обновление 17.04.2026

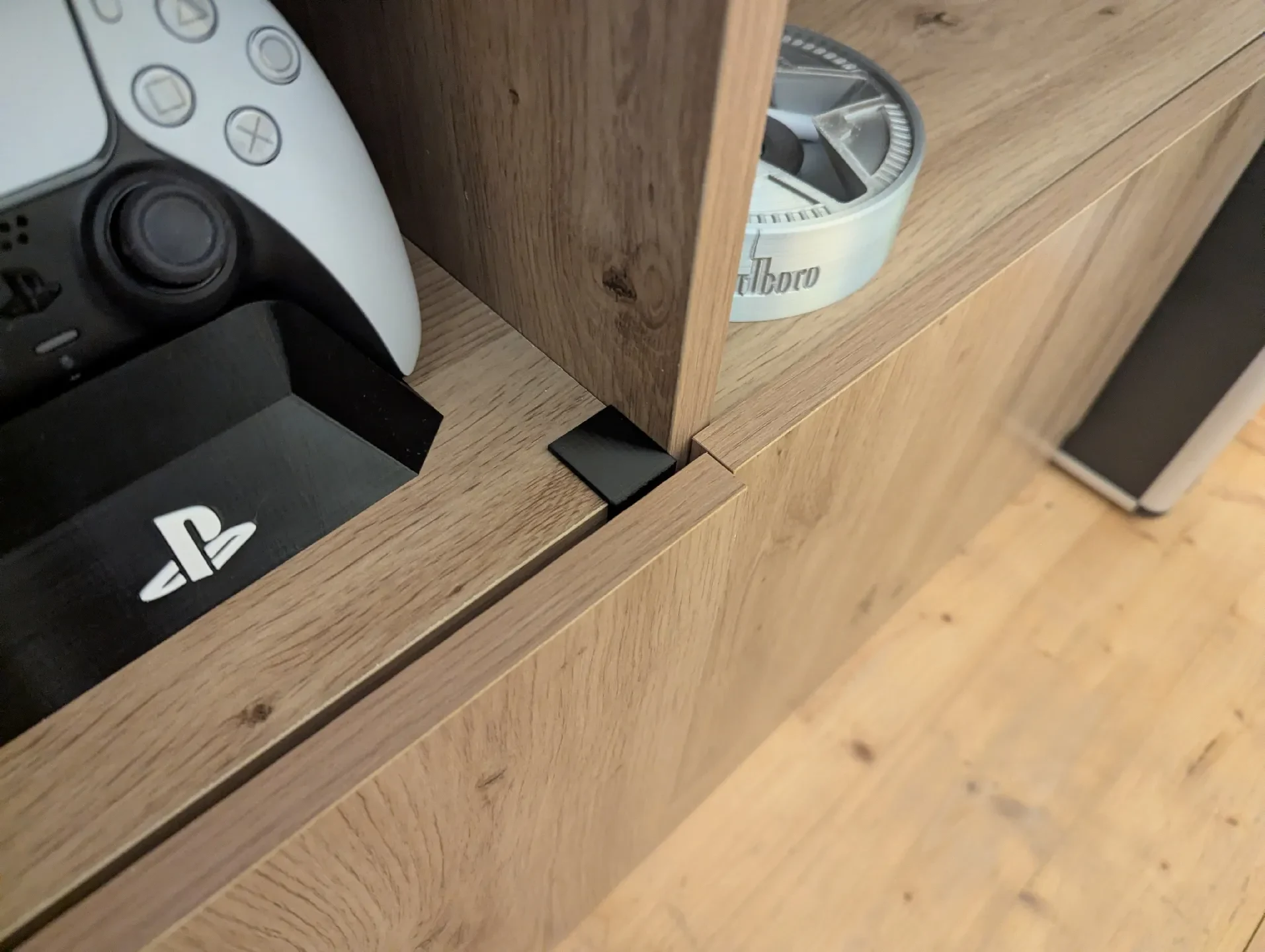

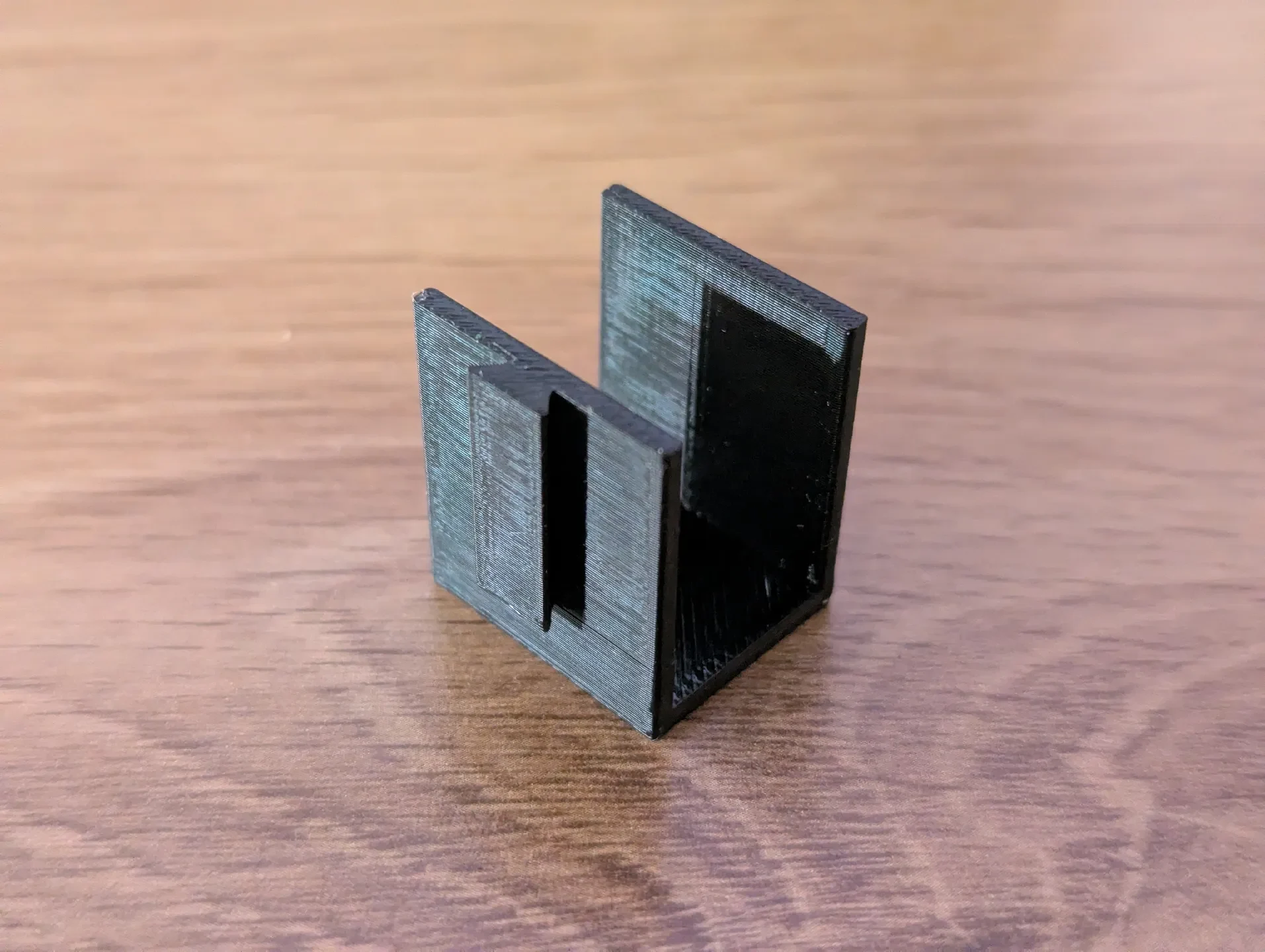

Я добавил версию «крючок» (T2O — Tape_mount), в которой вы используете двусторонний скотч, чтобы он был менее заметен:

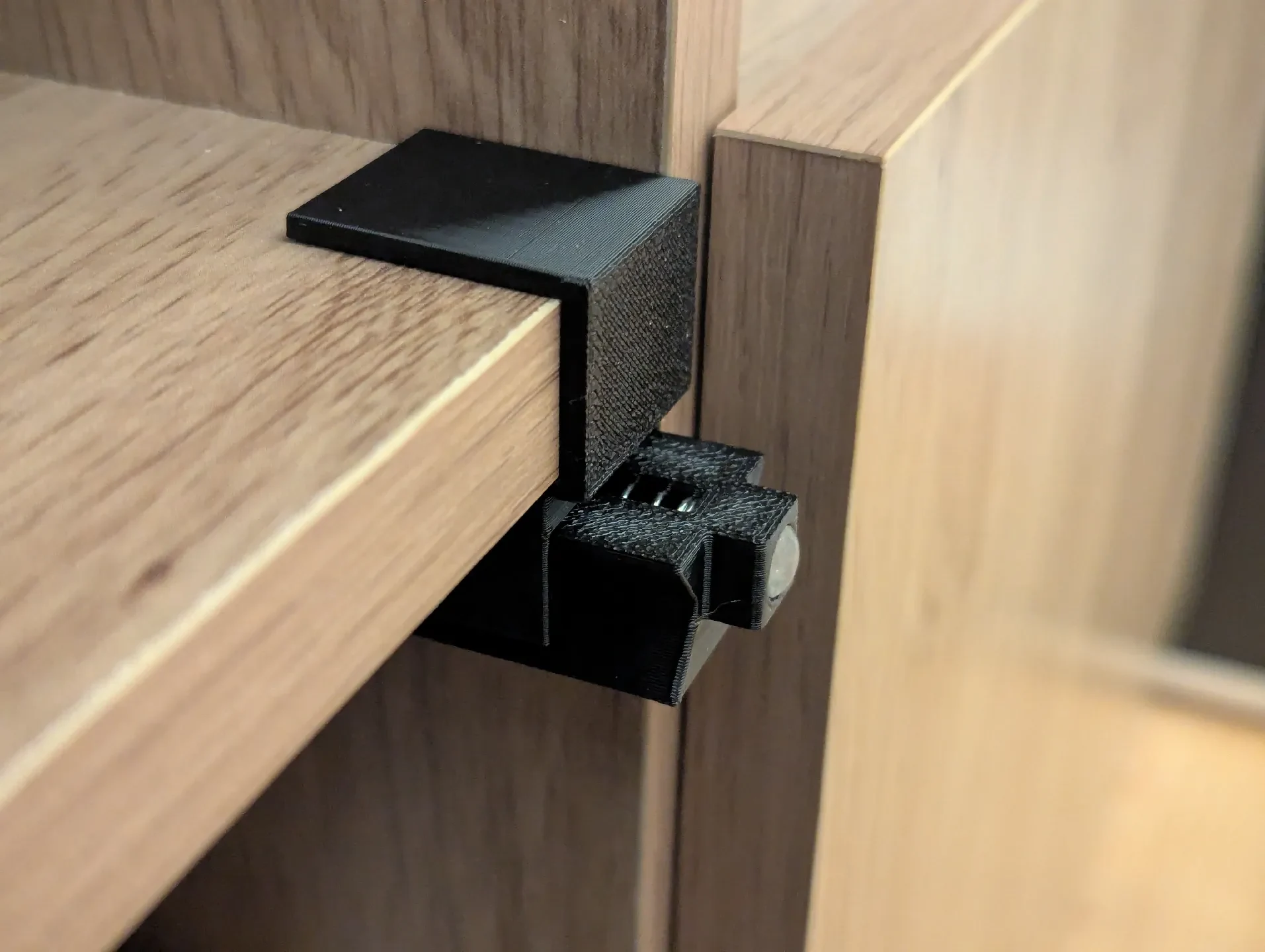

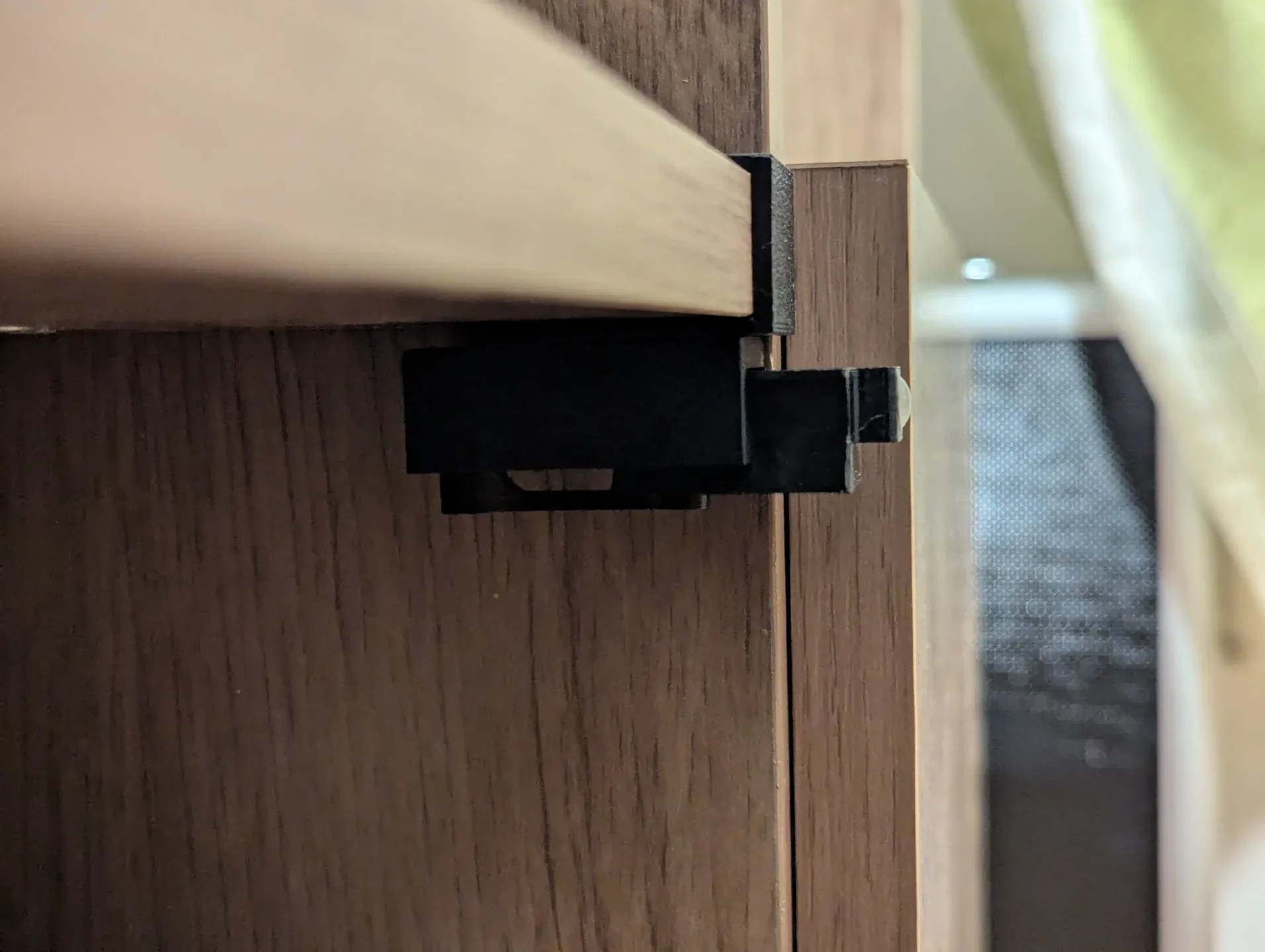

Это универсальный регулируемый механизм открывания кончиком, предназначенный для установки на любую деревянную доску внутри шкафа. Просто прикрепите его, и он станет надежным решением для открывания дверей или ящиков нажатием. Элемент крюка полностью заменяем, что делает си��тему долговечной и простой в ремонте.

Особенности

Сменный крючок для длительного срока службы.

Доступно с шагом 1 мм от 10 до 25 мм.

Печать основания и ползуна без опор

Крюк требует минимальной поддержки

Включены две версии слайдера:

Стандартный слайдер

Слайдер с резиновой ножкой

Компактный универсальный дизайн, подходящий для большинства шкафов

Ремикс существующего механизма — автор функциональной концепции принадлежит оригинальному создателю.

Рекомендации по печати

Часть

Поддерживает

Примечания

База

Нет

Распечатайте ровно для прочности

Слайдер

Нет

Выберите версию в зависимости от вашего приложения

Род

Нет

Гладкая печать улучшает скольжение.

Крюк

Да

Нужны только небольшие опоры

Напечатано и протестировано с использованием PETG GEEETECH толщиной 0,2 мм.

Требуемое оборудование

Пружина сжатия: 9 × 35 мм

Винт с потайной головкой: M3 × 10 мм.

Резиновые ножки: ссылка 6 мм.

Обзор сборки

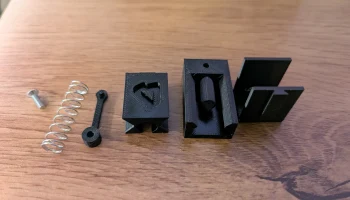

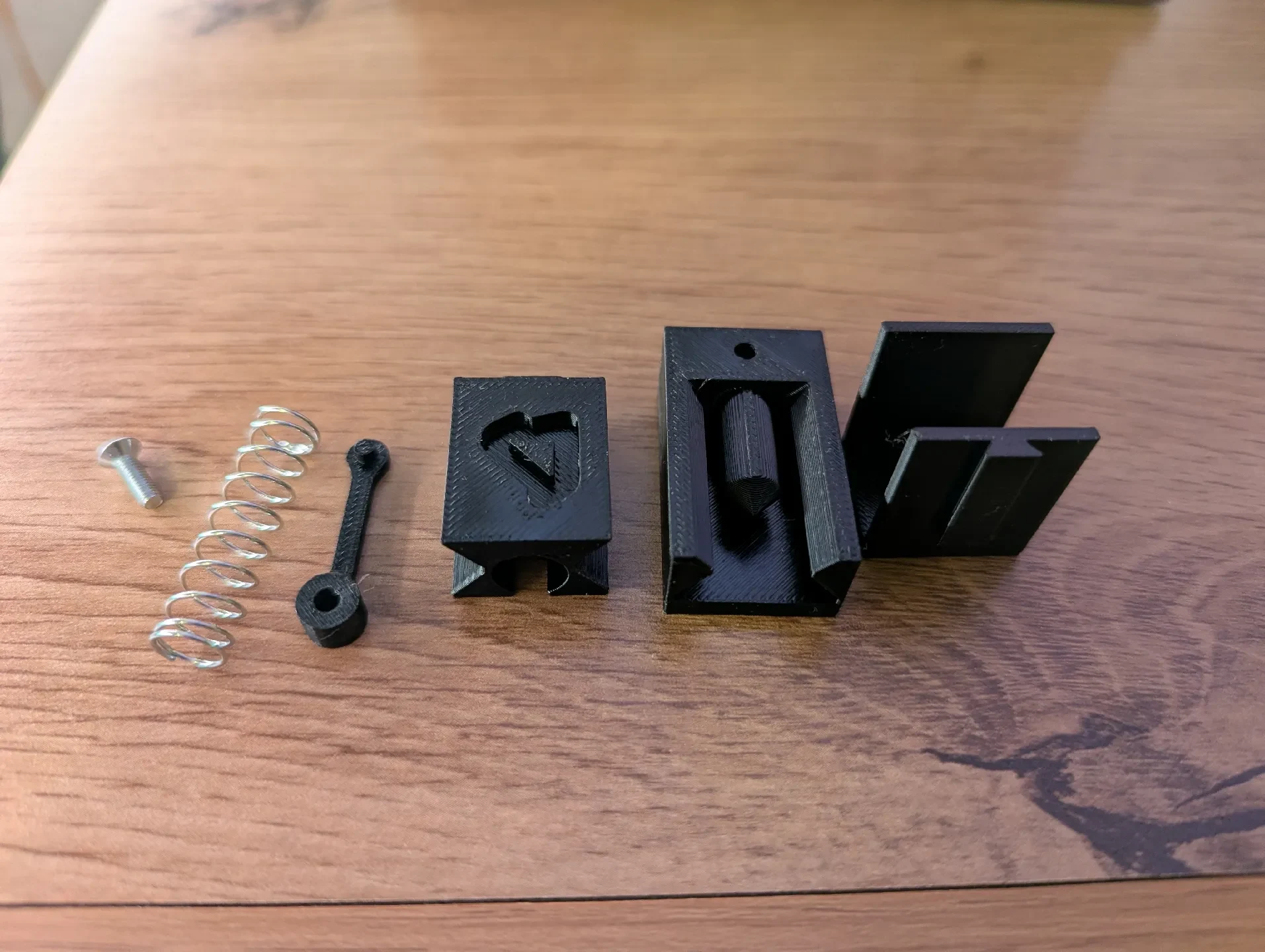

Распечатайте основу, ползунок, стержень и крючок.

Вставьте пружину сжатия 9×35 мм в канал ползуна.

Вставьте слайдер + пружину в основание.

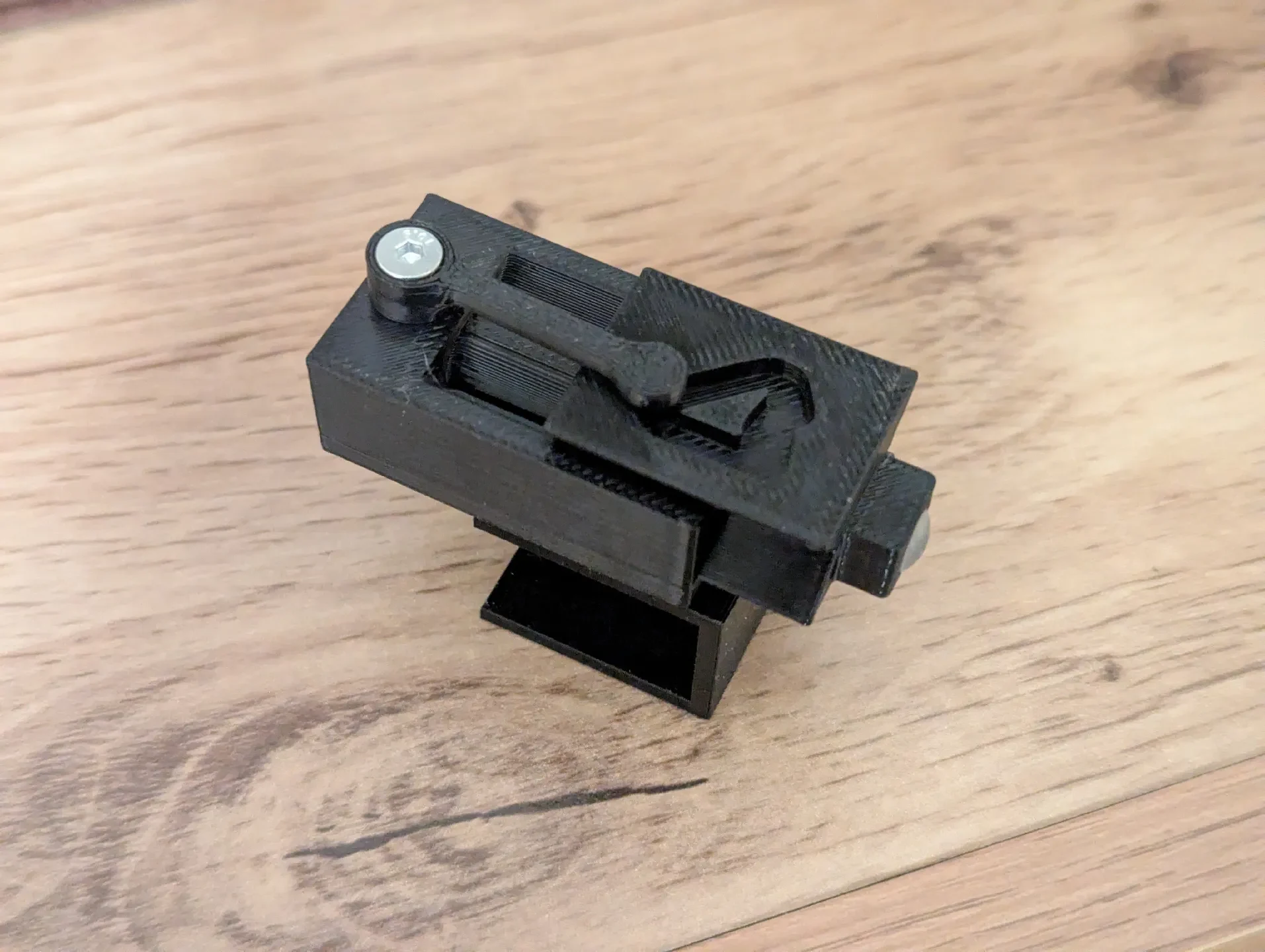

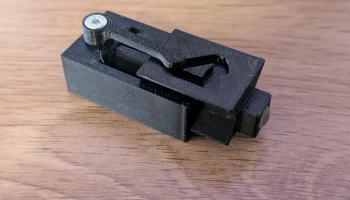

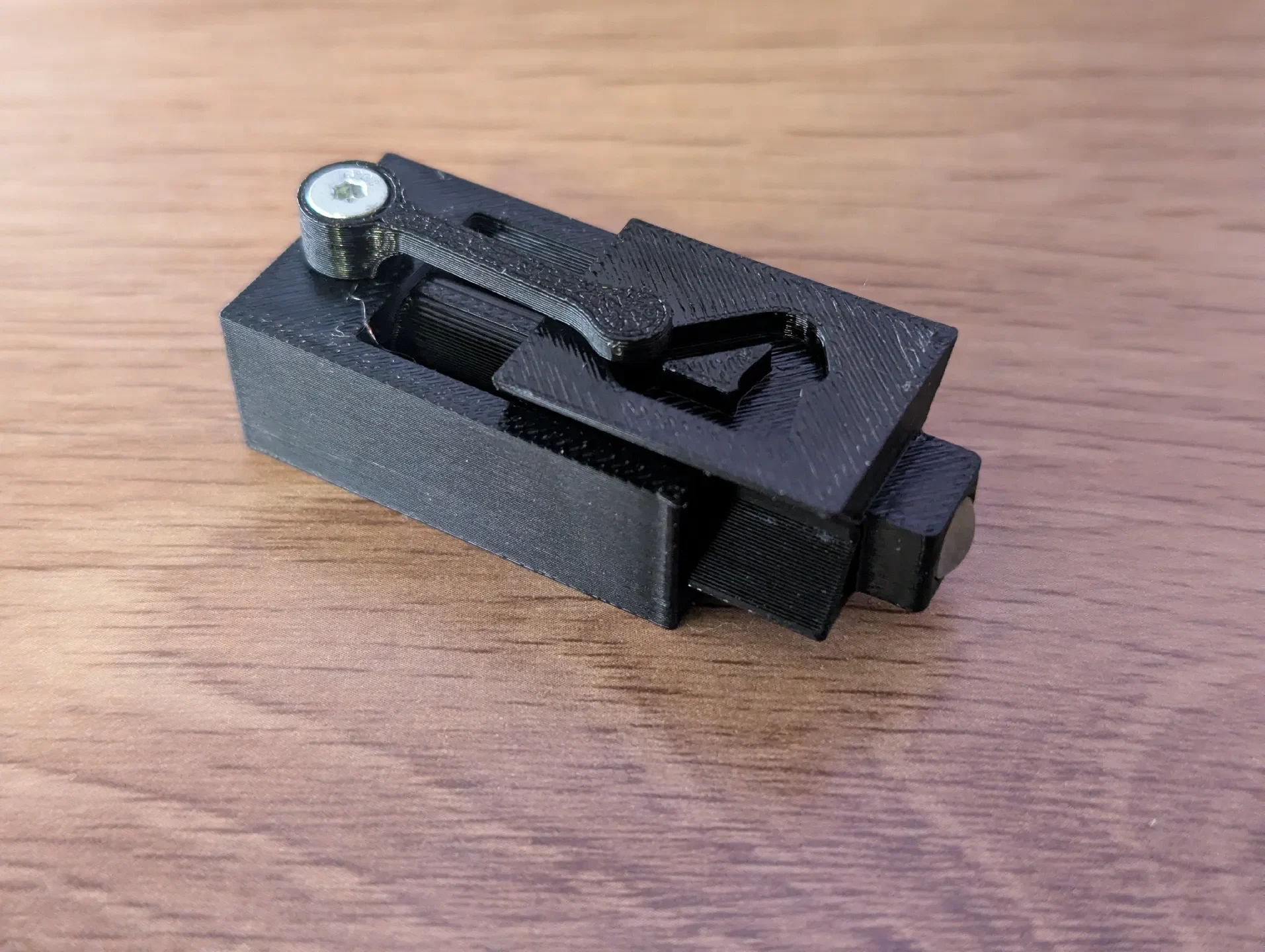

Прикрутите стержень к основанию, пока штифт находится на пути сверху ползунка.

Наденьте крючок на основу

Выберите предпочитаемую версию слайдера (стандартную или с резиновыми ножками).
Отрегулируйте длину крючка (варианты 10-25 мм) в соответствии с геометрией вашего шкафа.

Рекомендую добавить каплю смазки, чтобы механизм работал плавно.

Кредиты

Данная модель является ремиксом. Концепция механизма основана на работе оригинального создателя, который заслуживает полного признания за лежащую в его основе дизайнерскую идею. (Оригинальная ссылка будет добавлена.)

Модель:

Создатель:
https://www.printables.com/@A548
