Рогатка - заблокируйте и зарядите спусковой крючок......

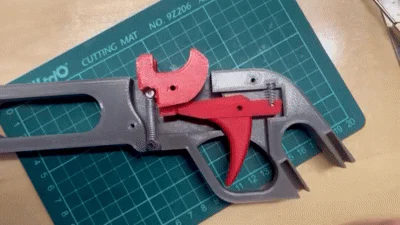

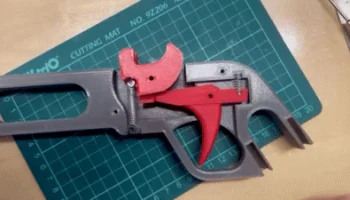

Целью этой сборки было изучение и понимание триггерных механизмов. В частности, как добиться легкого, но надежного механизма запирания, который бы взводил спусковой крючок и затвор одним движением, чтобы выполнялся настоящий процесс «запирания и заряжания». Во-вторых, сделать так, чтобы замок быстро уходил в сторону, чтобы минимизировать отклонение снаряда. Чтобы создать достаточную нагрузку для тестирования, полученная рогатка должна была быть больше, чем отпечато�� печатной платформы на MK4S. Следовательно, корпус рогатки пришлось разобрать на несколько частей, которые можно было разместить на печатной платформе Mk4S. Требуется сборка.

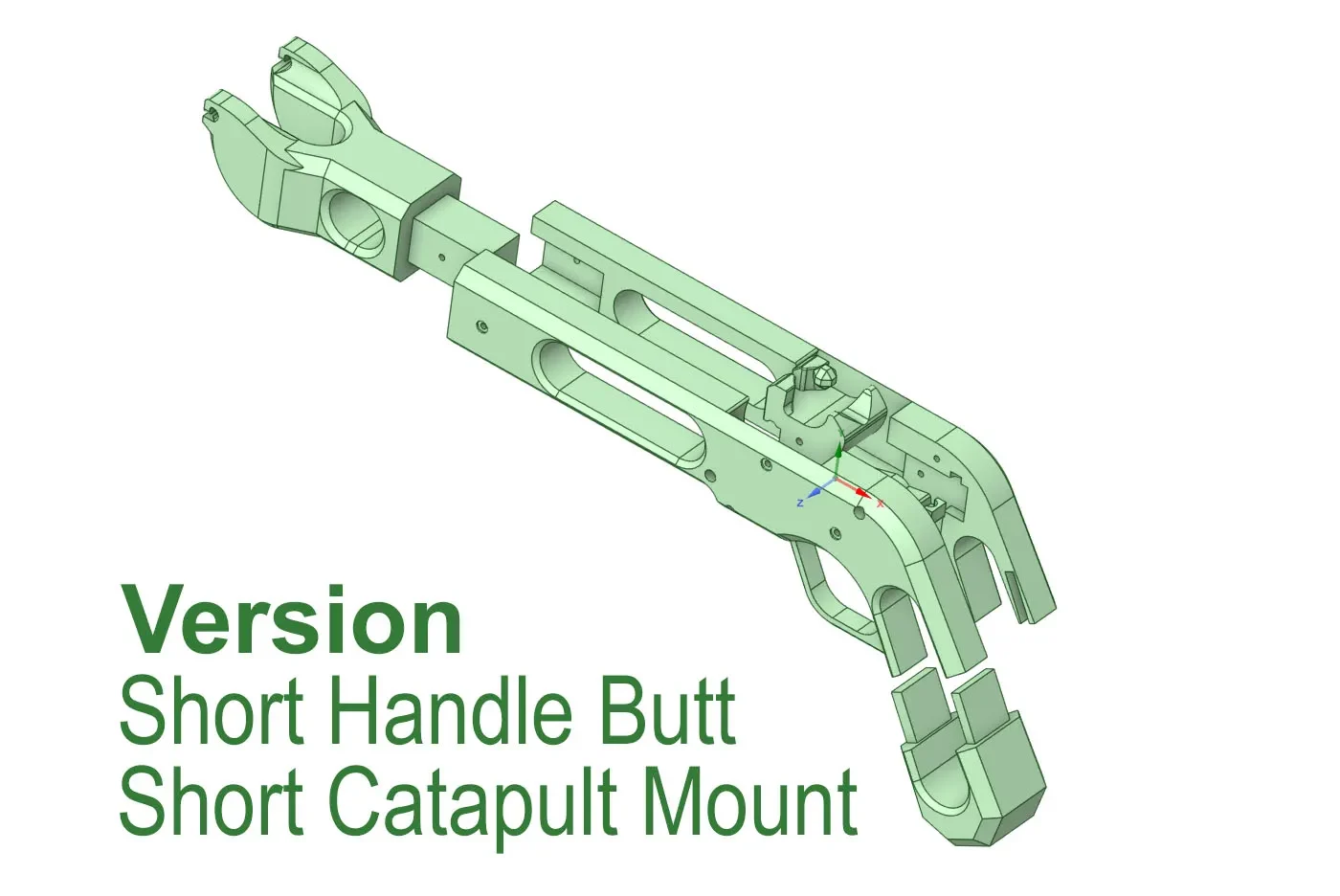

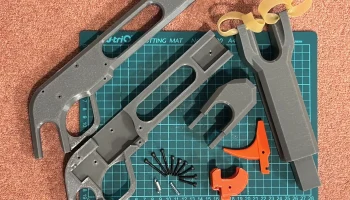

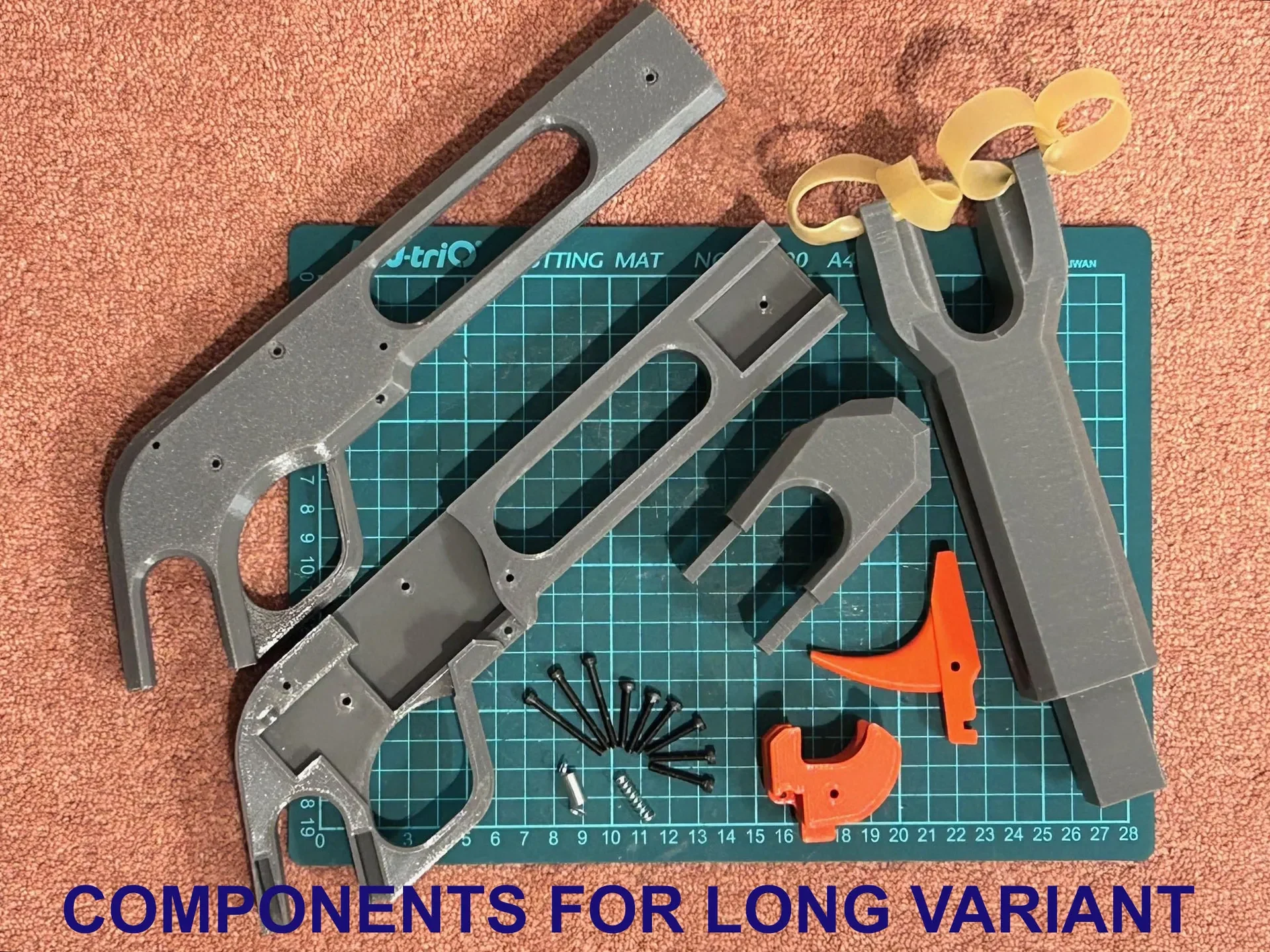

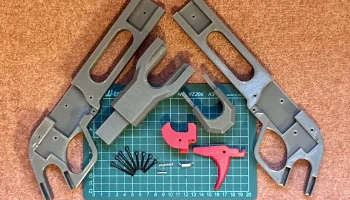

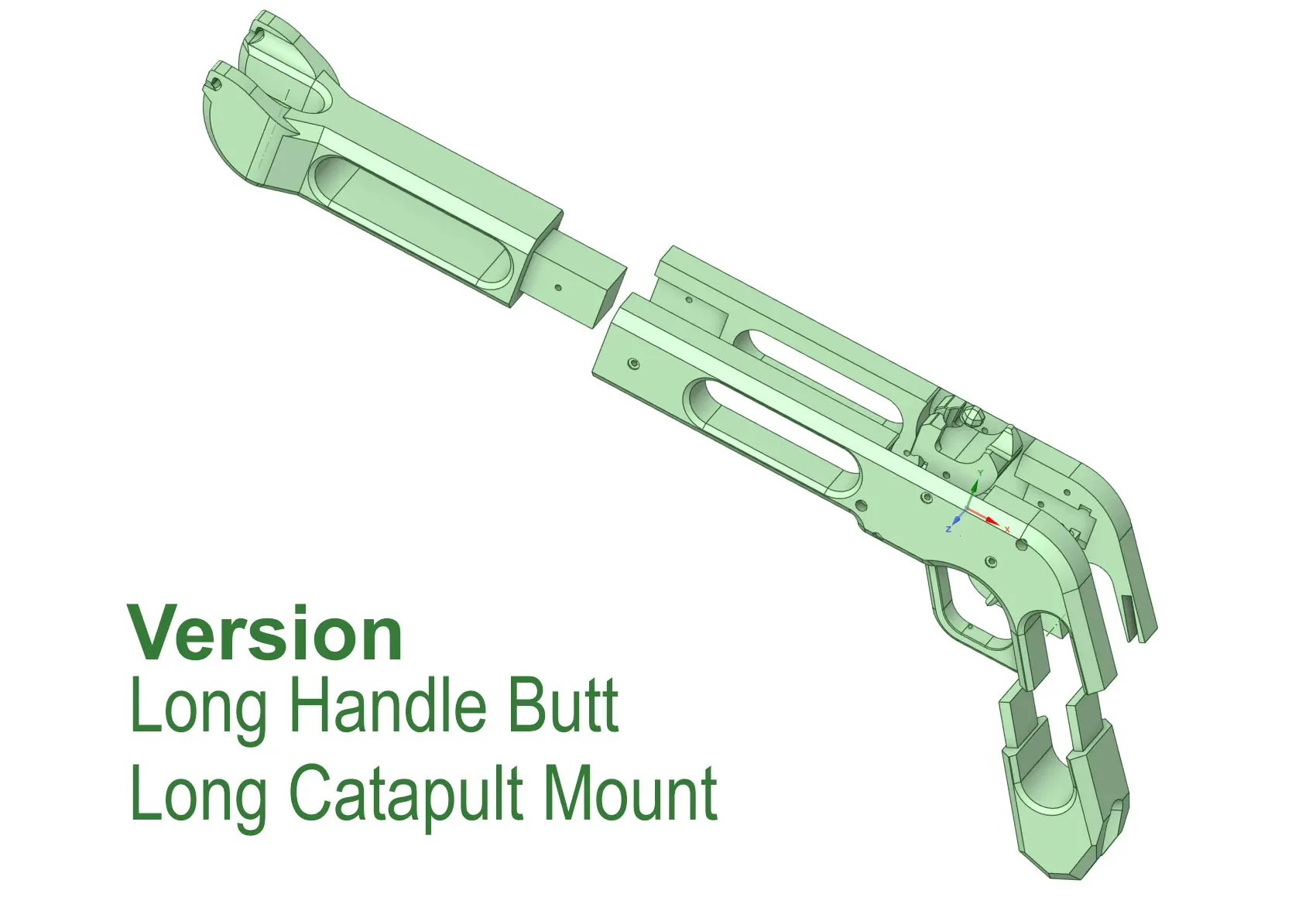

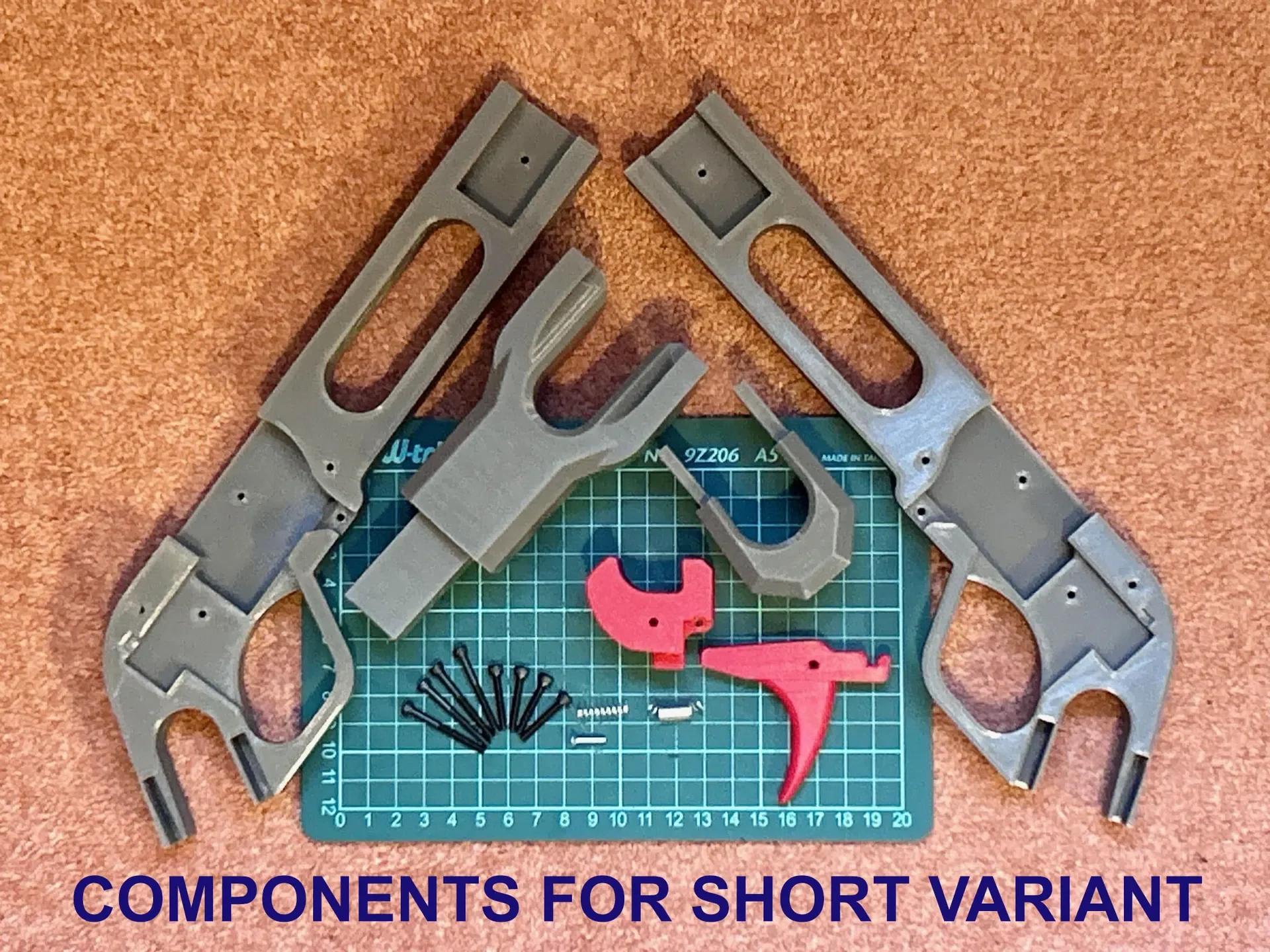

Есть две версии. «Короткая» версия добавляет минимальную длину рогатки, чтобы создать достаточно прочное крепление для резинки и ремня. «Длинная» версия имеет крепл��ние настолько высокое, насколько это возможно в пределах печатных размеров prusa mk4. Для тех, у кого большие руки, также была выпущена «длинная» версия приклада. Обе модели предназначены для использования двумя руками. Установочные выступы также действуют как рычаг взведения и, кроме того, отклоняют, помогая защитить глаза в случае податливости резинки.
Для использования в помещении достаточно рогатки меньшего размера и шариков PETG диаметром 10 мм. Для внешних экспериментов можно использовать более длинную рогатку с глиняными шариками диаметром 8 мм. Длина/количество используемых полосок латексной резины — на ваше усмотрение.
Безопасность. Эта модель была создана для исследования и изучения триггерных механизмов. По определению; эта модель будет подвергаться воздействию сильных сил. Во время экспериментов надевайте защитные очки. Моих коэффициентов заполнения может быть недостаточно для мощности резиновой ленты, которую вы подключаете к устройству, и только вы знаете, насколько хорошо настроен и надежен ваш принтер при печати деталей, предназначенных для использования в стрессовых условиях. Убедитесь, что место для разряда подготовлено должным образом и во время тестирования никто не подвергается риску. Для выстрела из рогатки я использовал подушку. Тем не менее. Я создал «длинное» крепление, потому что было ясно, что мощность, передаваемая через короткое крепление, вообще не мешает механизму спуска.

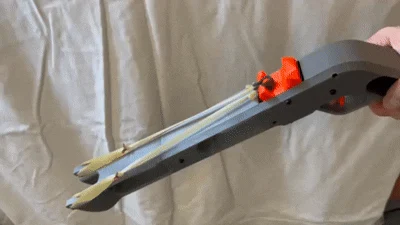

Производительность: при том количестве латексной резинки, которую я использую (максимум 4 детали длиной 110 мм, шириной 15 мм и толщиной 1 мм), механизм освобождения по-прежнему выглядит прочным и плавным, даже при увеличении силы. В пределах области печати мк4 и без добавления стокового расширения (чего я делать не буду). Он не может стать «длиннее», и поэтому я не знаю, каковы пределы производительности ни рогатки, ни механизма спуска.
Можно просто связать спусковой крючок и замок одной пружиной (а не двумя независимыми пружинами). Это работает, но делает спусковой крючок заметно тяжелее, поэтому объект уничтожается.
Примечания к печати: Детали печатаются в различных ориентациях (чтобы максимизировать прочность межслойных промежутков) и с модификаторами плотности заполнения. G-коды Mk4S включают следующее. Во всех случаях я использовал гироидное заполнение. Сквозные шурупы пригодятся для локации, но я еще и все стыки проклеил суперклеем.
Триггер. Печатается на верхней стороне (спусковой крючок направлен вверх). 30% поддержки заполнения и рабочей пластины активны
Болт. Печатает на своей стороне. Заполнение на 30% и усиленные опоры для фланца спускового крючка и фланца пружины, а также пустот между выступами затвора и выступами прицела. Кроме того, добавляется модификатор, увеличивающий заполнение передней половины болта до 60 % (конец с контрфорсами болта).
Левая и правая стороны. Печать на стороне лицевой стороной вниз. Заполнение 30% и усиленные опоры для различных углублений под головки болтов. Кроме того, добавлен модификатор, увеличивающий заполнение верхнего переднего рычага до 40%.
Переднее крепление. Печатает вертикально на конце крепежной стойки (которая крепится к боковым панелям). Чтобы обеспечить сцепление кровати, я добавил поля шириной 30 мм. Заполнение 40%. Усиленные опоры вокруг крепежной стойки и для каждого выступа резиновой ленты. Усиленные опоры центральной верхней дуговой части центрального выреза. Кроме того, добавлен модификатор, увеличивающий заполнение верхних частей крепления, включая
