Задняя панель iPod Classic. 13 ВЕРСИЙ
ПРОЧИТАЙТЕ ЭТО — ВАЖНО
Система индивидуального корпуса iPod Classic — варианты и требования
Это обновленная система корпуса для iPod Classic, созданная для людей, которым нужна модернизированная, ремонтопригодная и ориентированная на обновления версия культового устройства. Он перемещает переключатель блокировки для более удобного использования, добавляет поддержку ЗАРЯДКИ И ПЕРЕДАЧИ ДАННЫХ через USB-C, дополнительную пользовательскую КНОПКУ для запуска Bluetooth или других функций, а также позволяет интегрировать iPhone TAPTIC ENGINE для тактильной обратной связи. Доступный в печатном или алюминиевом формате, он увеличивает внутреннее пространство, жесткость оборудования и гибкость модификаций, сохраняя при этом первоначальную эстетику и пропорции.

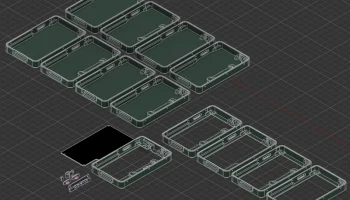

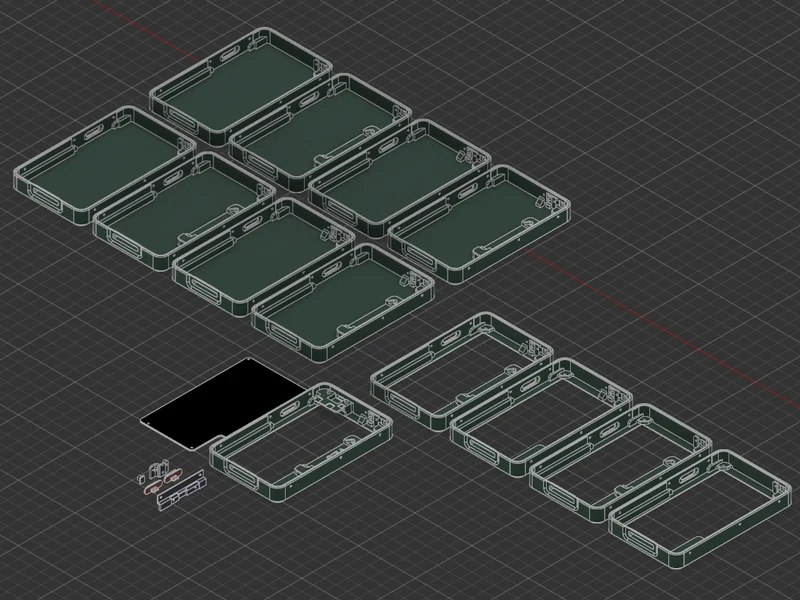

Этот проект содержит несколько модульных оболочек для всех моделей iPod Classic.
Каждый корпус поддерживает различные функции, включая дополнительную кнопку, Taptic Engine, USB-C или алюм��ниевую заднюю панель. Эта система позволяет вам выбрать, насколько оригинальной или продвинутой должна быть ваша сборка.
ВСЕ СУЩЕСТВУЮЩИЕ КОНСТРУКЦИИ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПОДКЛЮЧЕНИЯ К ТОНКИМ ГИБКИМ КАБЕЛЯМ.
Универсальные требования (ВСЕ ОБОЛОЧКИ)
Прежде чем что-либо печатать, обратите внимание:
Все оболочки требуют:
Lockswitch_Clamp
Один стиль переключателя блокировки:
Switch_Smooth
или
Switch_Textured
Отверстия для порта AUX и кнопки намеренно занижены. Прочистите отверстие сверлом диаметром 3 мм. то же самое касается и переключателя блокировки, возможно, потребуется небольшая шлифовка.
Как установить переключатель блокировки:
Снимите оригинальный переключатель блокировки со штатного пластикового заднего корпуса iPod.
открутите оба винта, крепящие его к белому пластику.
Поместите металлическую пластину за Lockswitch_Clamp.
Закрепите его с помощью двух штатных винтов для iPod.
⚠ Вы несете ответственность за свое оборудование
— будьте терпеливы и осторожны при разборке.
Кнопка
Изначально разработан мной для управления через Bluetooth.
Может запускать любую функцию, которую вы хотите, которая работает с мгновенным переключателем
Использует 2-контактный тактильный переключатель SMD, в комплект входит печатная кнопка + Button_Clamp.
Таптический двигатель
Разработан для iPhone 7 Taptic Engine.
Обеспечивает тактильную обратную связь iPod
Ощущение щелчка для меню/прокрутки
Подтверждение вибрацией событий пользовательского интерфейса
Добавляет ощущение премиум-класса в стиле Apple.
Модельный ряд Shell
ВАЖНО:
BASIC- плита печатается вместе со стенками.
ОБОЛОЧКА- пластина должна быть вырезана из алюминия или аналогичного материала (толщиной 1 мм).
1 базовая оболочка (с принтом на обратной стороне)
Интегрированная задняя часть — самая простая и чистая печать. Поставляется в 2 версиях: С логотипом на спине и БЕЗ логотипа.
Примечание. Внутреннее пространство на 1 мм меньше для обеспечения жест��ости.
Возможности файла Необходимые компоненты
Базовая_оболочка — -

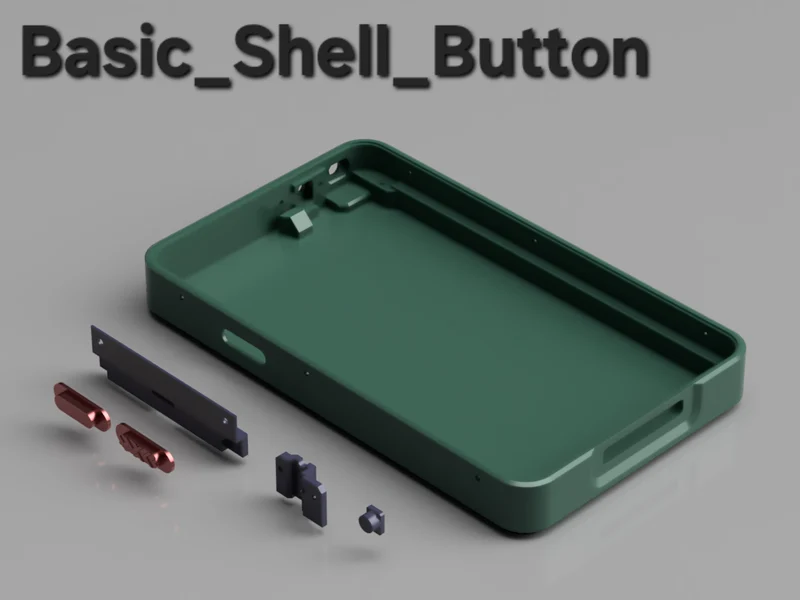

Basic_Shell_Button Кнопка мгновенного действия Кнопка SMD, Кнопка, Button_Clamp

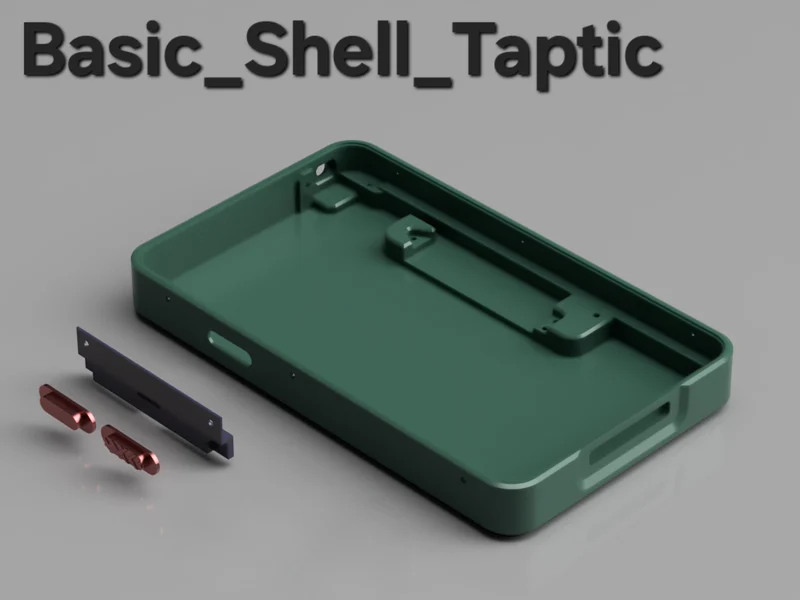

Basic_Shell_Taptic Taptic Engine iPhone 7 Taptic Engine

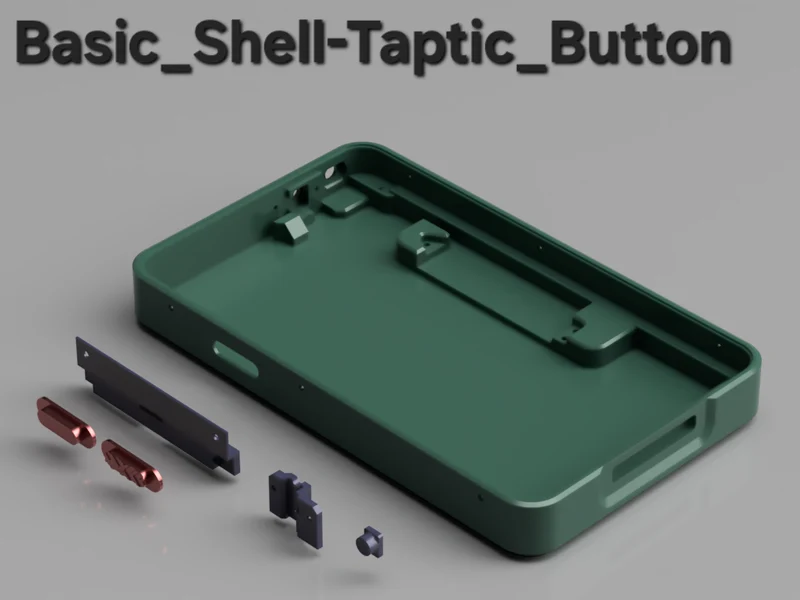

Basic_Shell_Taptic_Button Taptic Engine + кнопка мгновенного действия Taptic Engine, кнопка SMD, Button, Button_Clamp

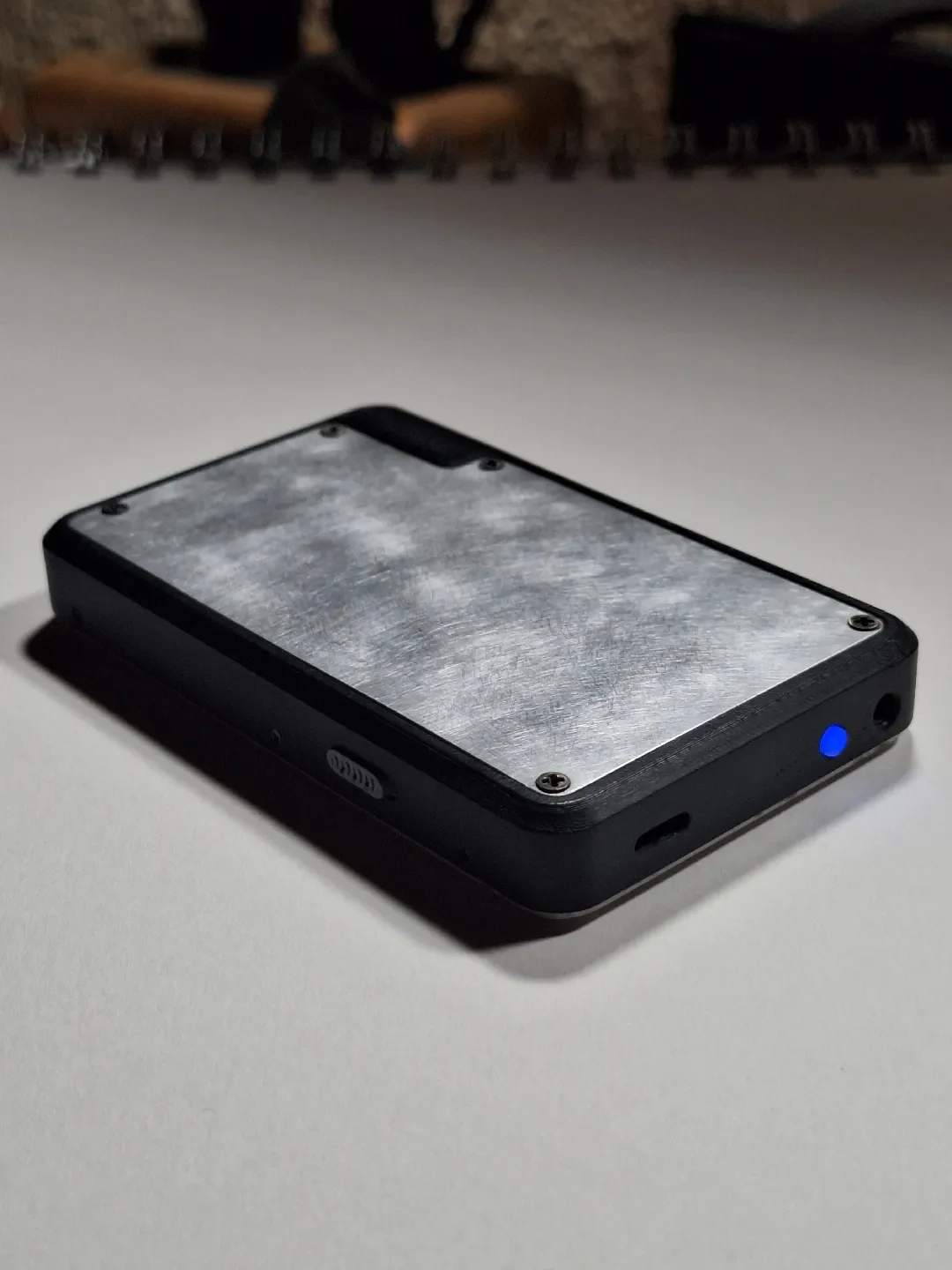

2 алюминиевых задних корпуса
В корпусе используется разрезанная алюминиевая пластина, обеспечивающая более прочный корпус премиум-класса с дополнительным внутренним пространством.
Крепится с помощью винтов 5 × M2.
Зенковка опционально для внешнего вида
Винт под разъемом для наушников необходимо укоротить.
Шаблон PNG включен в комплект для вырезания/сверления.
Возможности файла Необходимые компоненты

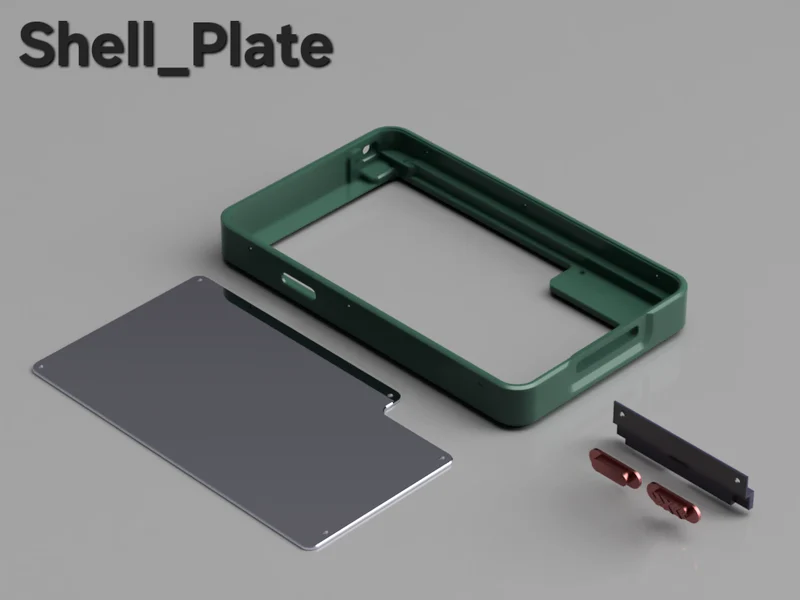

Shell_Plate Алюминиевая задняя панель Алюминиевая пластина, винты M2
Shell_Plate_Taptic Aluminium + Taptic Engine Алюминиевая пластина, винты, Taptic Engine
Shell_Plate_Taptic_Button Алюминий + Taptic + кнопка Алюминиевая пластина, винты, Taptic Engine, кнопка SMD, Кнопка, Button_Clamp

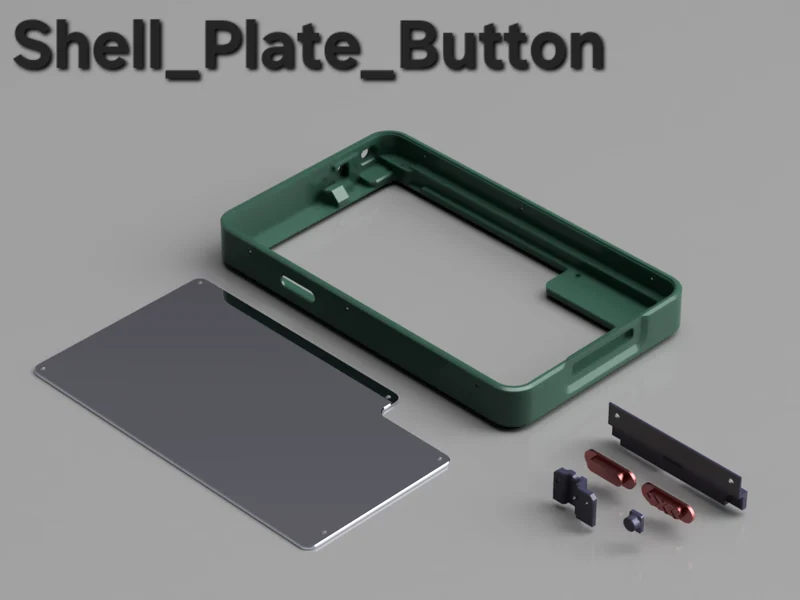

Shell_Plate_Button Алюминий + кнопка мгновенного действия Алюминиевая пластина, винты, кнопка SMD, Кнопка, Button_Clamp
3 гибрида (мо�� сборка)
Возможности файла Необходимые компоненты
Shell_Plate_Taptic_Button_USBC Алюминиевая задняя панель + Taptic + Кнопка + Алюминиевая пластина USB-C, Taptic Engine, кнопка SMD, Кнопка, Button_Clamp, разъем Adafruit USB-C, 5 винтов M2
Используемая плата клона USB-C Adafruit:
Поддерживает зарядку и передачу данных через USB 2.0 (при подключении линий D+/D-). Можно настроить как порт только для зарядки, припаяв только VBUS и GND.
Это сложный мод, требуется очень тонкая работа и терпение. Пайка неправильных контактов или соединение их перемычкой и подключение может привести к сгоранию материнской платы.
ВБУС
