Открытый корпус Micro-ATX

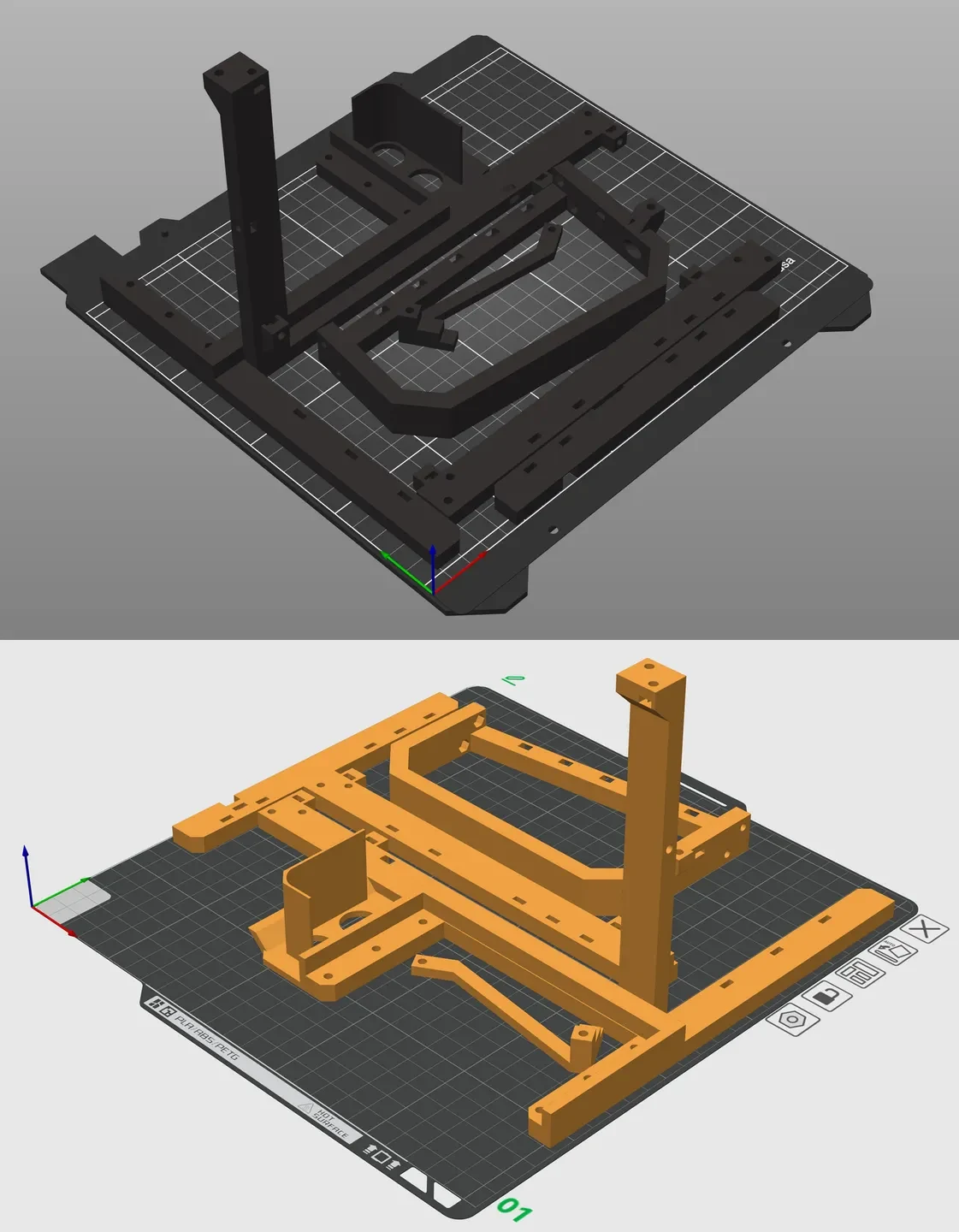

Я вполне доволен своим предыдущим корпусом mATX с открытой рамой, за исключением того, что резать, сверлить и нарезать резьбу в профиле 2020 года — это рутинная работа. Этот дизайн полностью напечатан на 3D-принтере и помещается на одну рабочую пластину размером 200x200 или 250x250.

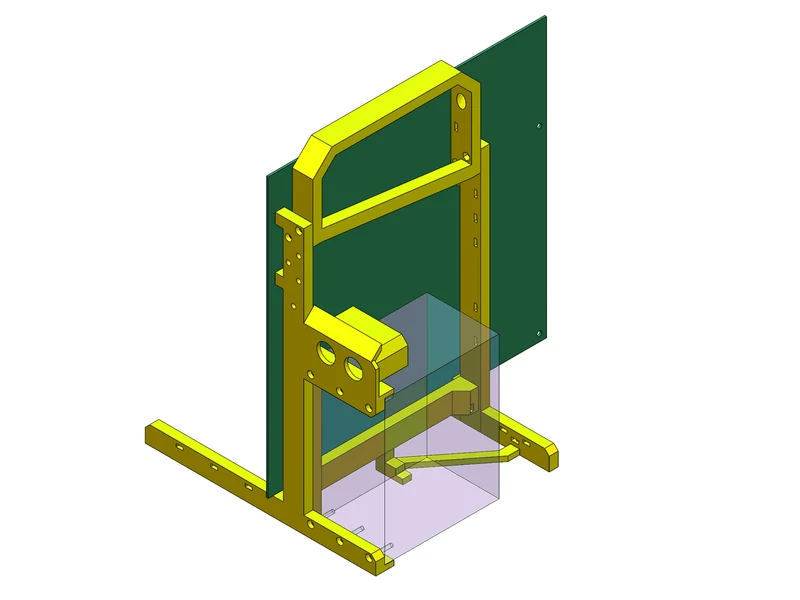

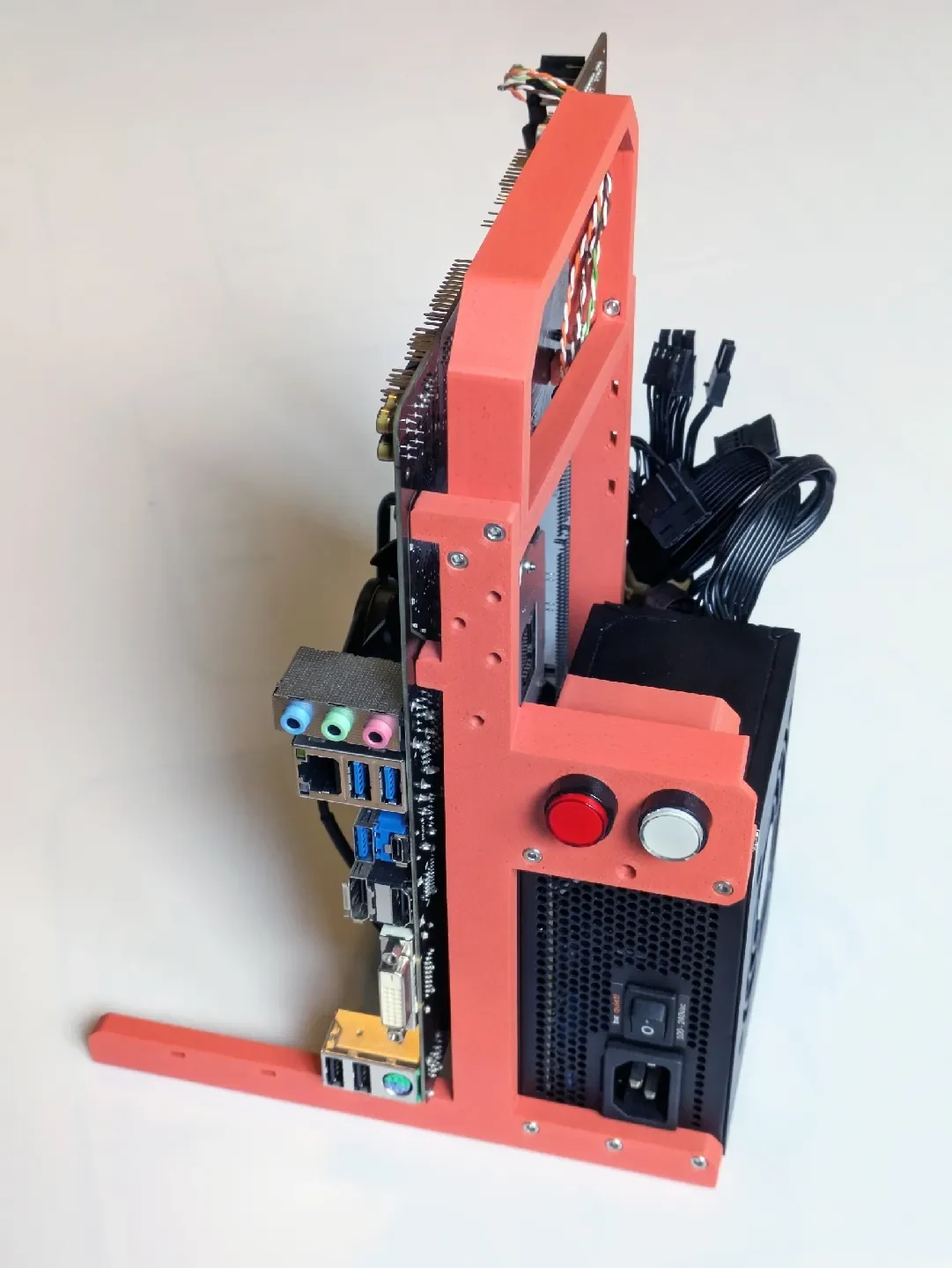

Он должен быть совместим с любой материнской платой Micro-ATX и блоком питания SFX. На фото такие:

Гигабайт B760M DS3H
молчи! SFX L Мощность 500 Вт

Требуемое оборудование:

Болты с головкой под торцевой ключ:
6 х М3х10 для подключения БП.
6 x M3x10 для подключения материнской платы к раме.
7 x M3x12 для соединения ручки спереди и сзади.
1 х М3х20 для соединения стойки с передней и задней частью.
12 гаек М3.
4 вставки с резьбой M3 для крепления кронштейна PCIe к передней части (дополнительно).

Детали спроектированы с учетом сопла диаметром 0,6 мм и высоты слоя 0,3. У меня были хорошие результаты при печати PLA с 3 периметрами, 4 верхними и нижними слоями и заполнением 20%.

Обратите внимание, что в версии 200х200 задняя часть рамы разделена на две части, для которых требуется дополнительный термоболт с головкой М3х16 и гайка М3.

Огромное спасибо авторам этих моделей:

Универсальные материнские платы ATX/mATX/mITX/thinITX
Универсальный блок питания SFX/SFX-L
