Турецкий шпиндель
Мне не удалось купить один из шпинделей Jenkins для своей жены, поэтому я решил спроектировать его сам. Я черпал вдохновение в их проектах и в Снайдере Спиндлсе.

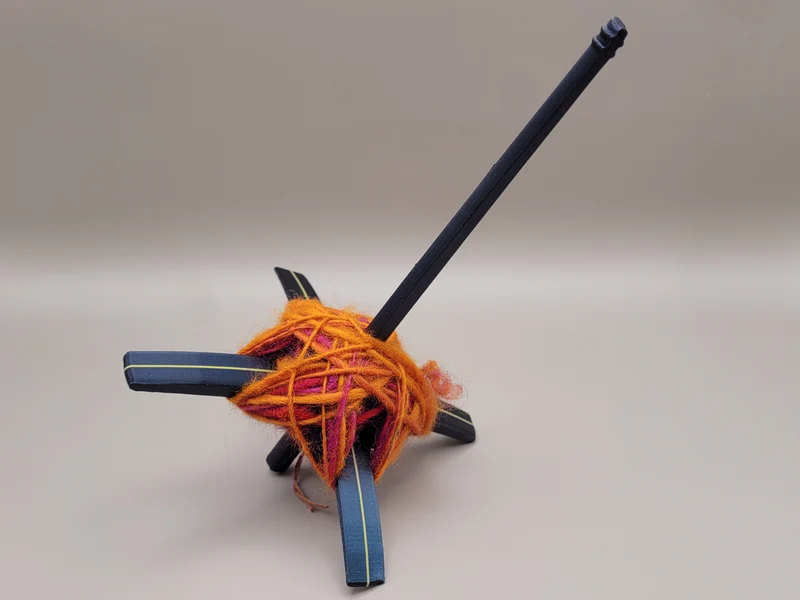

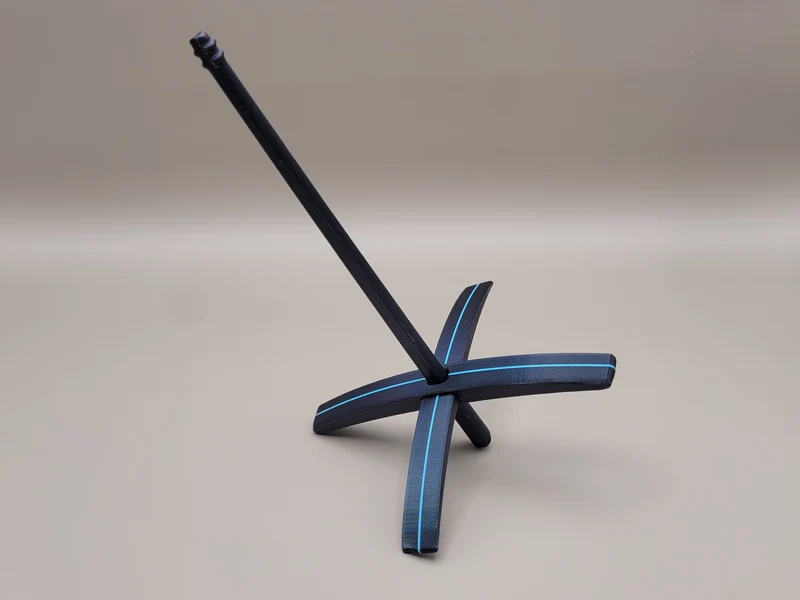

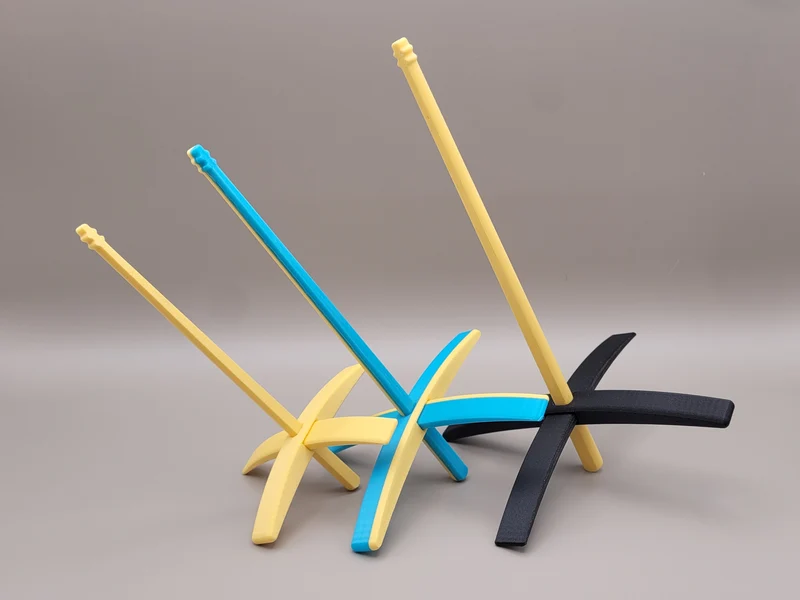

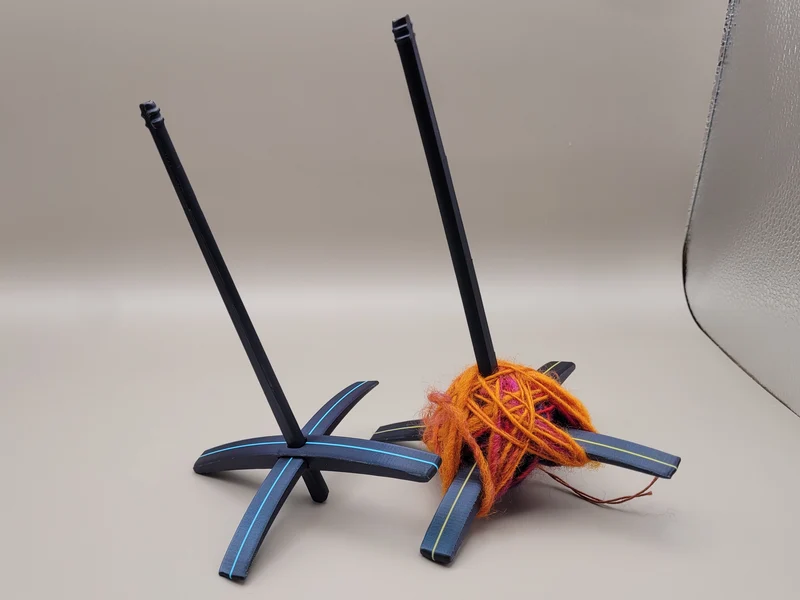

Есть три размера шпинделей. Я считаю, что этот большой размер похож на Jenkins Aegean или Snyder Large. Гири приятные на ощупь и хорошо вращаются. Моя жена попробовала их и добилась хороших результатов (хотя она новичок в ��рядении, поэтому ее вкус, возможно, не утончен).
Установка

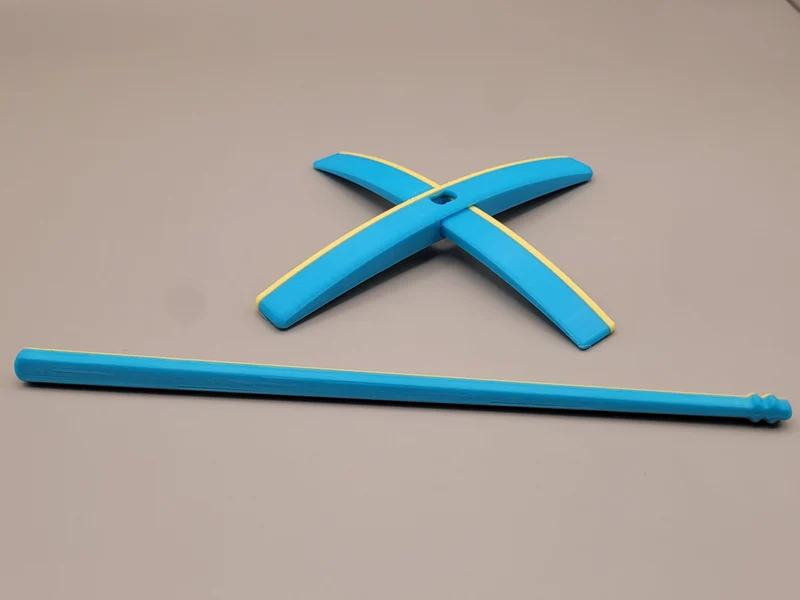

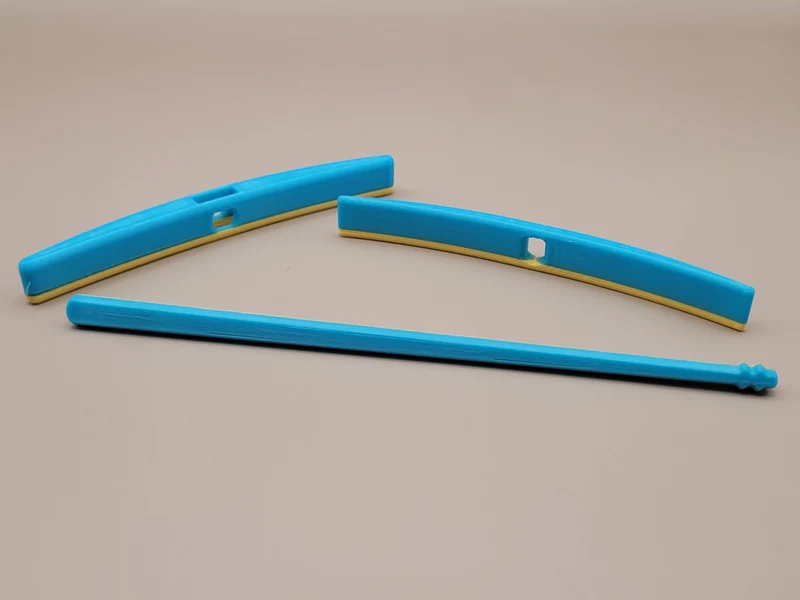

Отверстия в частях поперечины, через которые проходит вал, имеют коническую форму. Поэтому, если вы хотите, чтобы крестовина располагалась выше по валу, вы можете попробовать немного масштабировать вал по его коротким размерам (попробуйте постепенно увеличивать процентную точку, чтобы почувствовать это).
Если у вас возникнут проблемы с размещен��ем внутренней поперечины во внешней, я бы посоветовал попытаться выяснить, является ли проблема шириной или толщиной, и отрегулировать масштаб только в соответствующем измерении. Лично у меня не возникло никаких сложностей с установкой между поперечинами или на валу.
Печать
Я распечатал эти модели как PLA, так и ASA, и в любом случае они работают нормально. Учитывая, что они длинные и имеют небольшой контакт на концах, ASA/ABS может доставить вам некоторые проблемы, но вы с ними справитесь.
Изменения цвета
Если вы хотите совместить полосы на первых нескольких фотографиях, я бы порекомендовал следующие изменения цвета (при условии, что вы используете высоту слоя 0,2 мм):
Большой: слои 33 и 37.
Средний: 32 и 36
Мини: 28 и 32
НОАК
Их довольно легко распечатать из PLA, поскольку вероятность деформации невелика. Если у вас есть склонность к проблемам с адгезией, то, вероятно, у вас возникнут проблемы с внутренней поперечиной, и в этом случае я бы посоветовал включить козырь или установить максимальное охлаждение детали.
АСА/АБС
Если вы печатаете из ASA или ABS, обязательно масштабируйте вал и внешнюю поперечину до 100,7% по всем размерам. Также масштабируйте внутреннюю поперечину на 100,7% только по длинной оси (длина). Убедитесь, что внутренняя поперечина не масштабируется по толщине или высоте.
Я также обнаружил, что необходимо использовать поля.
Значение настроек печати
Поля 5 мм, смещение 0,1 мм.
Настенные петли 3
Верхний/нижний слои 5
Заполнение 40% Gyroid или
Масштаб
Вал: 100,7% все затемнения
Внешняя перекладина: 100,7% всех размеров.
Внутренняя поперечина: 100,7% только длинная, затемненная (длина)
Поддержка
Вал: Нет
Внешняя поперечина: нет (используются перемычки)
Внутренняя перекладина: окрашена на арке.
Настройки охлаждения и температуры во многом зависят от принтера, но на моем X1C я пытался настроить Flashforge ASA Burnt Titanium, что довольно привередливо. В итоге я использовал:
Настройки нити накаливания (обожженный титан Flashforge ASA) Значение
Хотэнд Температура 240°C
Температура кровати 110°C
Минимальная скорость вентилятора 25%
Максимальная скорость вентилятора 40%
Скорость свеса и моста 50%
Макс. объемный расход 6 мм³/с
