Dell Poweredge G13 Caddy LFF

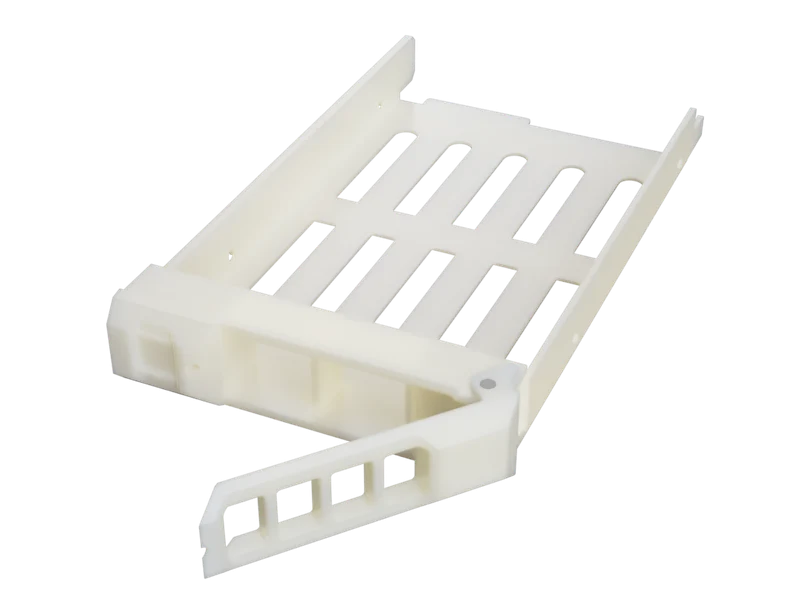

Это функциональная копия серверного отсека для дисков Dell G13 (модель F238F), предназначенная для 3,5-дюймовых жестких дисков большого форм-фактора.

Прецизионные допуски — Головки винтов для крепления привода не должны превышать 1,25 мм в высоту (используйте винты M3).

Модульная конструкция — состоит из трех частей:

Лоток (основной корпус)
Рычаг (запорный механизм)
Штифт (шарнир для ��ычага)

Оптимизирован для прочности — напечатайте булавку на боковой стороне для лучшего сцепления слоя и долговечности.

Инструкции по сборке:

Распечатайте все детали отдельно (для рычага и штифта могут понадобиться опоры).

Последующая обработка — удалите опоры, зачистите края и очистите отверстия для бесперебойной работы.

Вставьте штифт через рычаг и лоток, убедившись, что рычаг может свободно поворачиваться.

Закрепите тележку, вкрутив винт M3x20 в передний запирающий механизм.

Совместимость:

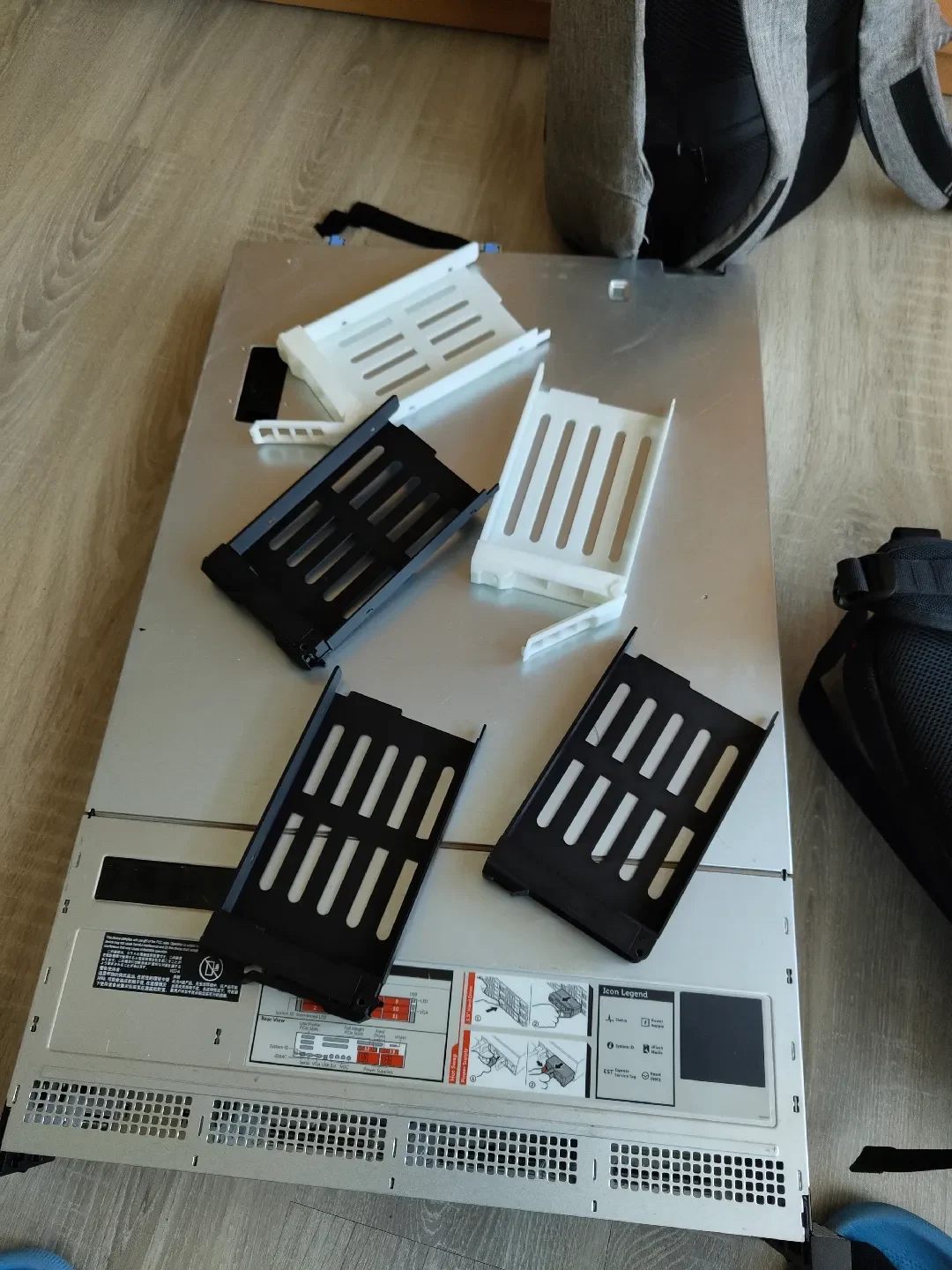

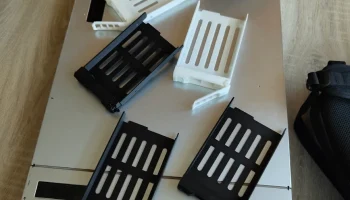

Разработан в соответствии с оригинальным корпусом Dell F238F и обеспечивает плавную интеграцию в серверное шасси G13.
