Крепление для багажника на крышу Starlink Mini......

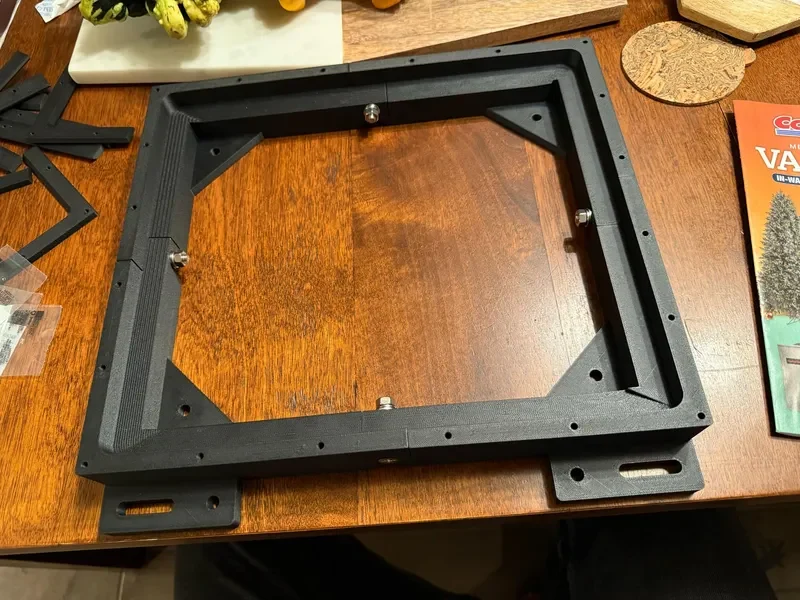

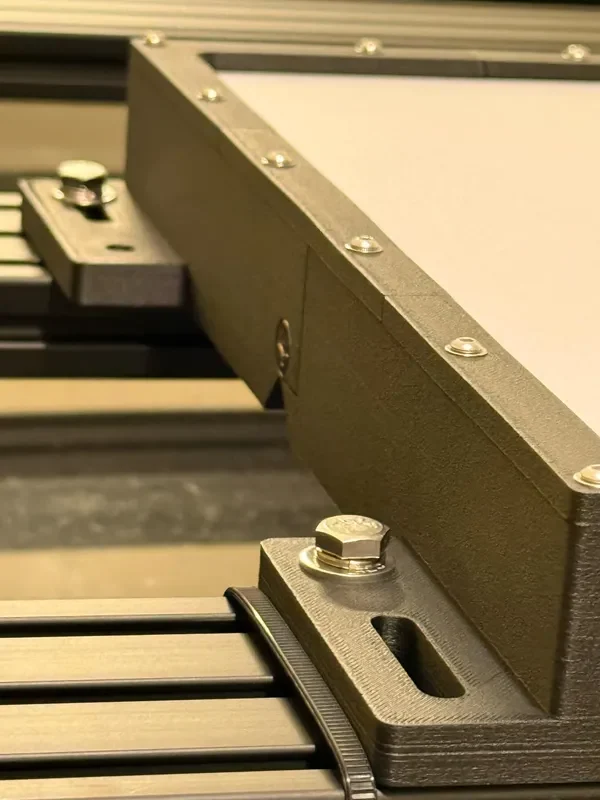

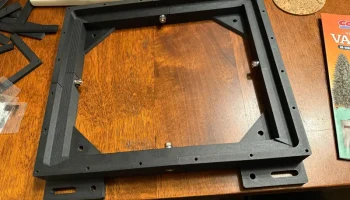

Мне нужно было крепление для моего Starlink Mini, которое можно было бы установить на Т-образную направляющую моего багажника на крыше. Ничего тонкого и прочного найти не удалось, поэтому я переделал этот чехол. Я добавил перекрывающиеся секции с отверстиями для болтов по бокам (используйте болты M6 x 35 мм, гайки, шайбу и пружинную шайбу). Верхняя часть открыта (лучшая передача и тепловые характеристики), а панель Starlink удерживается на месте с помощью слегка перекрывающихся краевых частей, которые для прочности привинчиваются на место �� помощью болтов M3 40-45 мм и резьбовых вставок M3 сзади. Края корпуса модифицированы для крепления к Т-образной направляющей различных размеров, а внутренние отверстия для болтов можно использовать для безопасности. Эта модернизация позволяет легко снять панель с Т-образного крепления.

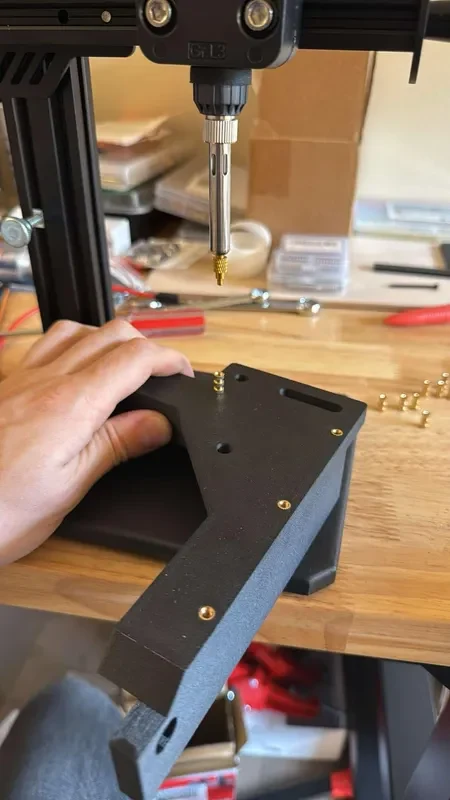

Я печатал из ASA с треугольно-шестигранным заполнением при 15 % для прочности и скорости печати. Я использовал высоту слоя 0,2 мм и ширину сопла с периметром 6 стенок. Я добавил модификаторы со 100% заполнением для кронштейнов крепления и для боковых стенок, куда идут болты (чтобы обеспечить сильное сжатие и улучшить жесткость рамы). Вставки вставляются в отверстия сзади (основание), а затем с помощью сверлильного станка высверливается пластик, образовавшийся в результате выталкивания вставок. Я настоятельно рекомендую выполнить пробную установку болтов M3 в каждое отдельное отверстие один за другим и убедиться в плавной посадке перед установкой Starlink в корпус. В оригинальной конструкции используются гайки, вставленные с паузой в середине отпечатка, однако я обнаружил, что их легче закручивать внутри отпечатка для имеющихся у меня гаек m3. Полость для ореха все еще находится в модели, если вы хотите использовать вместо него гайки. Я рекомендую использовать тот или иной м��тод, но не оба.
Для всего проекта я использовал болты, шайбы и гайки из нержавеющей стали, чтобы уменьшить образование ржавчины.
Первоначальный автор дал мне явное разрешение на MakerWorld сделать ремикс и опубликовать эту модель, используя лицензию Creative Commons Attribution-NonCommercial-NoDerivatives, и обратите внимание, что это строго некоммерческое использование.
