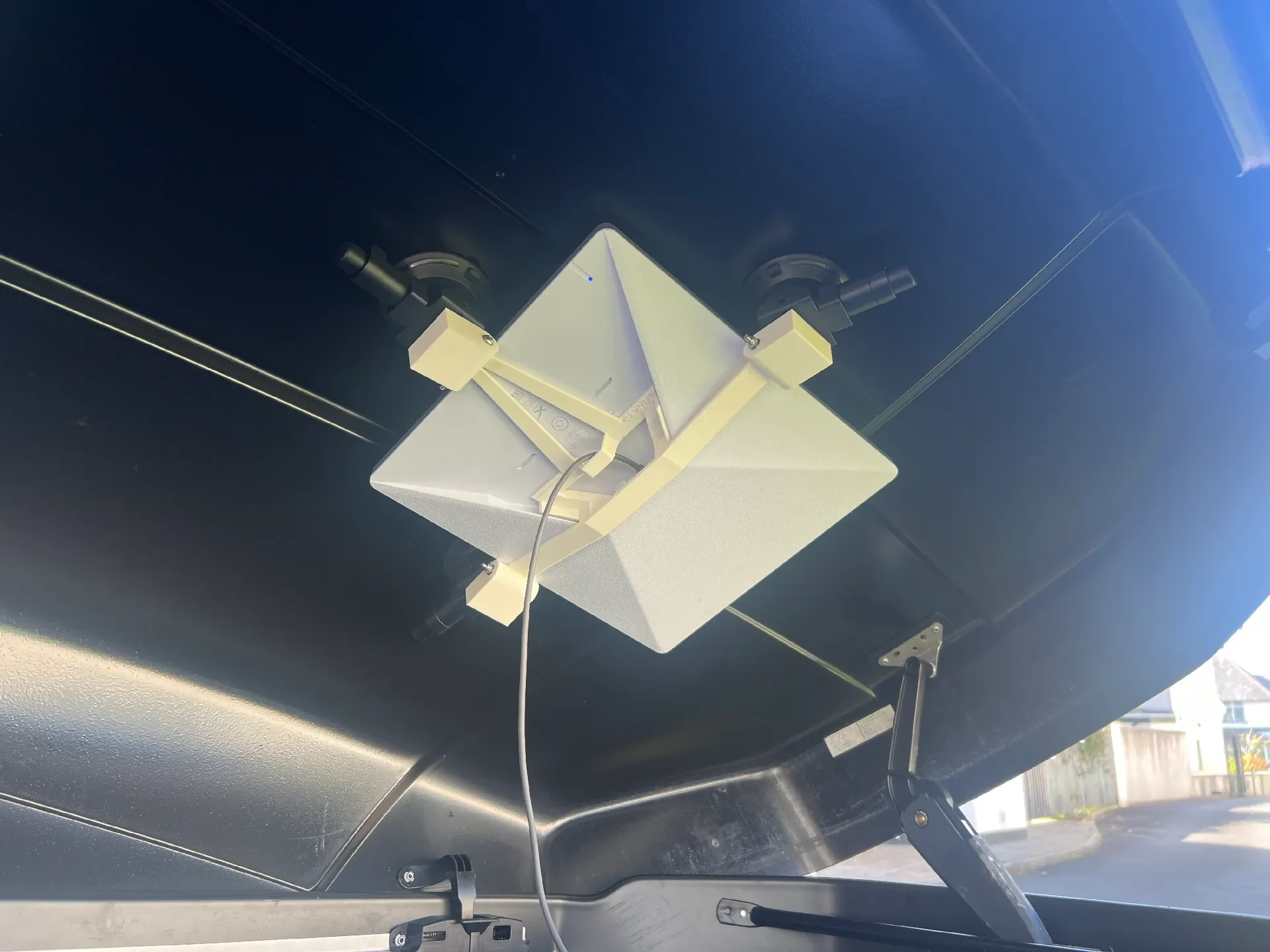

Адаптер для 3-точечного крепления Starlink Mini......

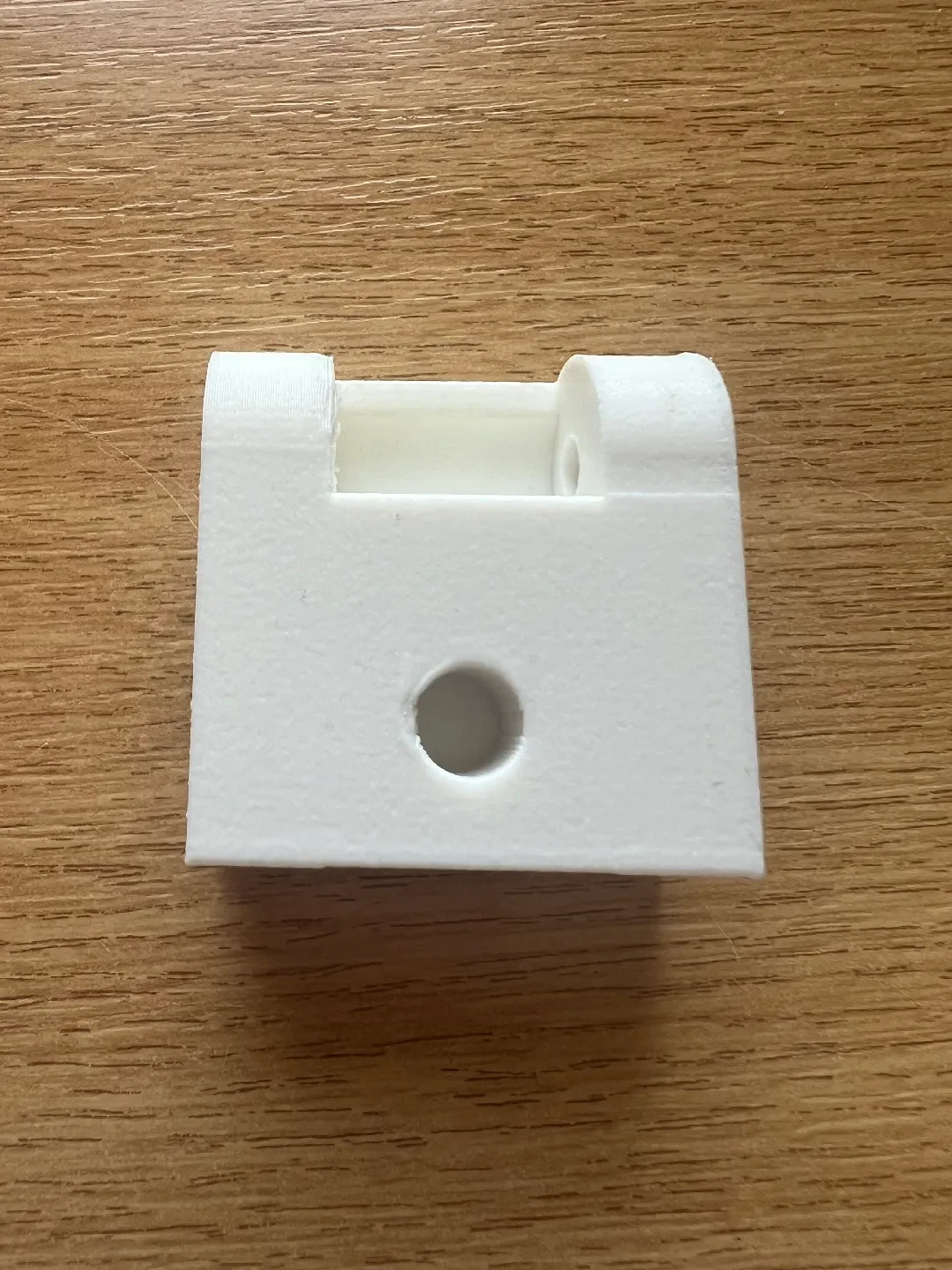

Монтажный адаптер позволяет встроить термофиксированную резьбу 1/4 UNC20, а затем установить ее на корпус насоса на присоске.
Адаптируется
Рекомендуемые настройки печати
· Прототип: PLA+.
· Производство: ASA или ASA-GF (сухая нить перед печатью).
· Высота слоя: 0,20 мм.
· Периметры/Стены: 5.
· Заполнение: 40 % гироидное или кубическое.
· Ориентация печати: максимизируйте прочность вокруг выступа термофиксируемой вставки.
· Используйте опоры только при необходимости.
Установка термофиксирующих вставок
1. Распечатайте и протестируйте небольшой образец перед переходом к финальной части.
2. Типичное направляющее отверстие для вставок 8×10 мм составляет примерно 7,2-7,4 мм в зависимости от калибровки принтера.
3. PLA+: начните с паяльника при температуре примерно 230-240 °C. ASA/ASA-GF: примерно 250-270 °C.
4. Дайте утюгу полностью стабилизироваться.
5. Нагрейте вставку в течение 2-3 секунд, выровняйте ее под прямым углом к отверстию и слегка надавите.
6. Дайте вставке постепенно погрузиться в воду в течение примерно 5-8 секунд. Не заставляйте это делать.
7. В завершение установите вставку заподлицо или на глубину до 0,5 мм от поверхности.

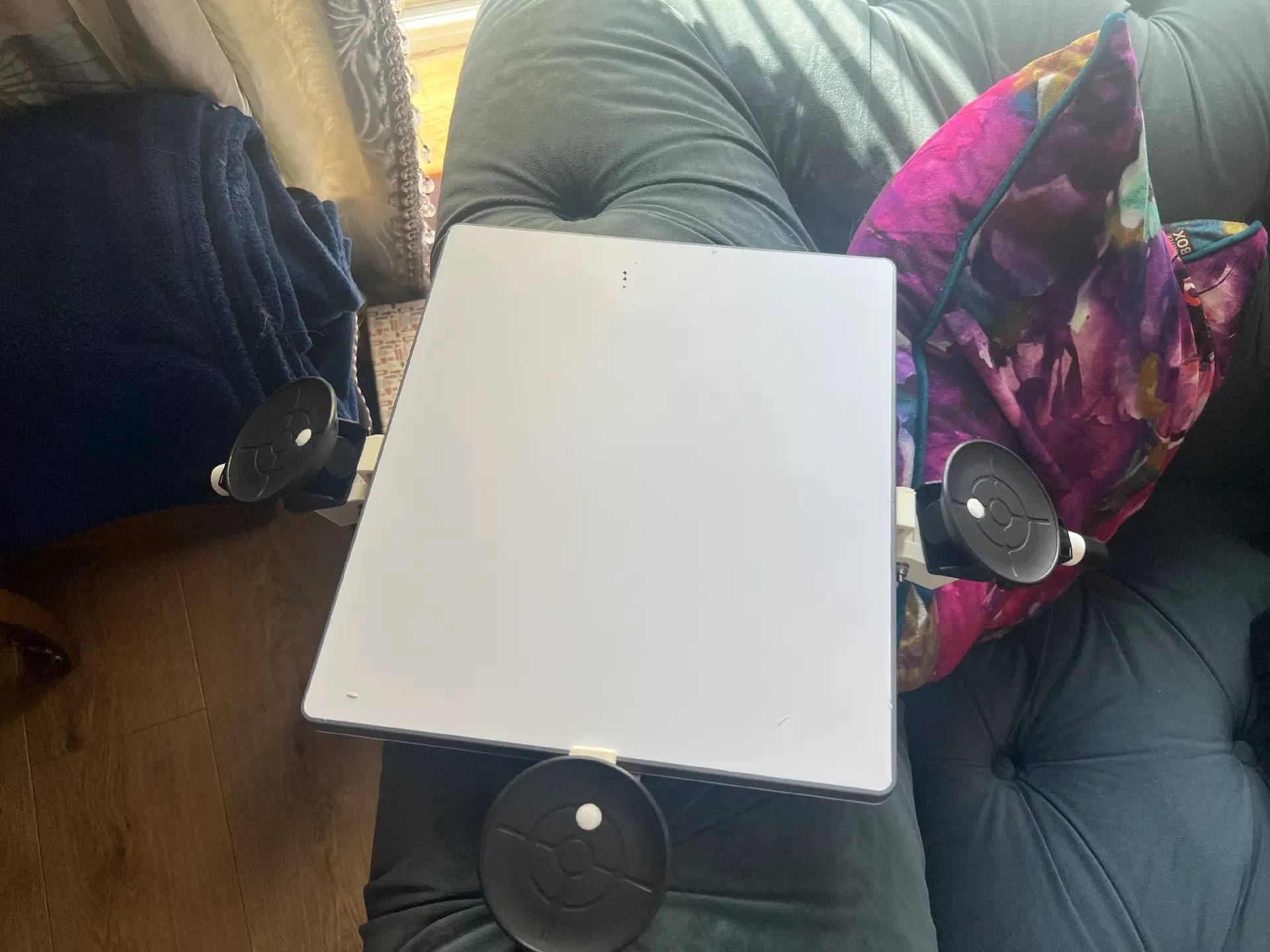

Сборка
1. Установите все три латунные вставки в адаптеры. (https://amzn.eu/d/0dMQMztn)
2. Соберите три угла к рамке Starlink Mini. Я использовал болты М4 50 мм (https://amzn.eu/d/06tGkV1J)
3. Прикрутите присоски к адаптеру крепления (https://amzn.eu/d/0dMQMztn)
4. Сориентируйте присоски перед окончательной затяжкой.
