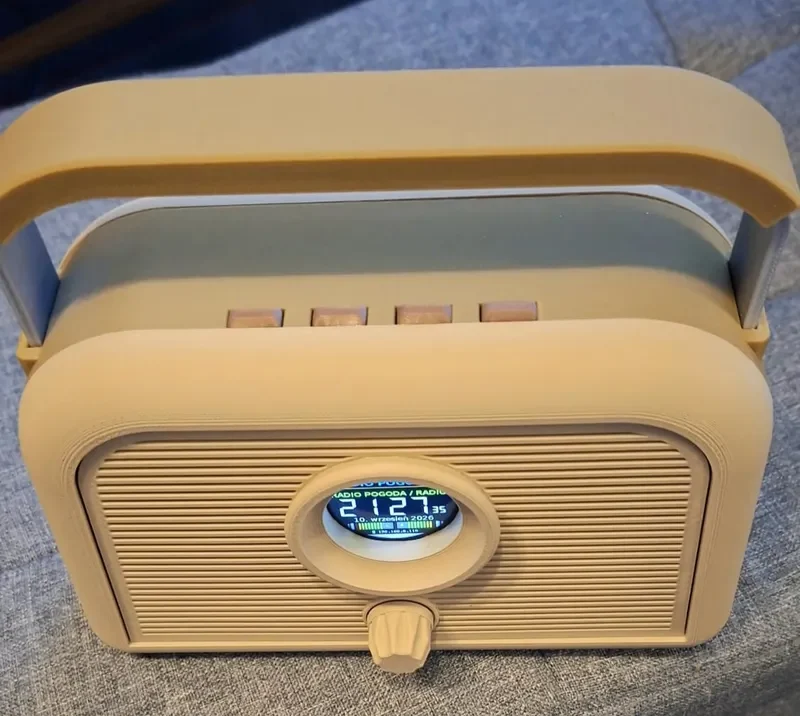

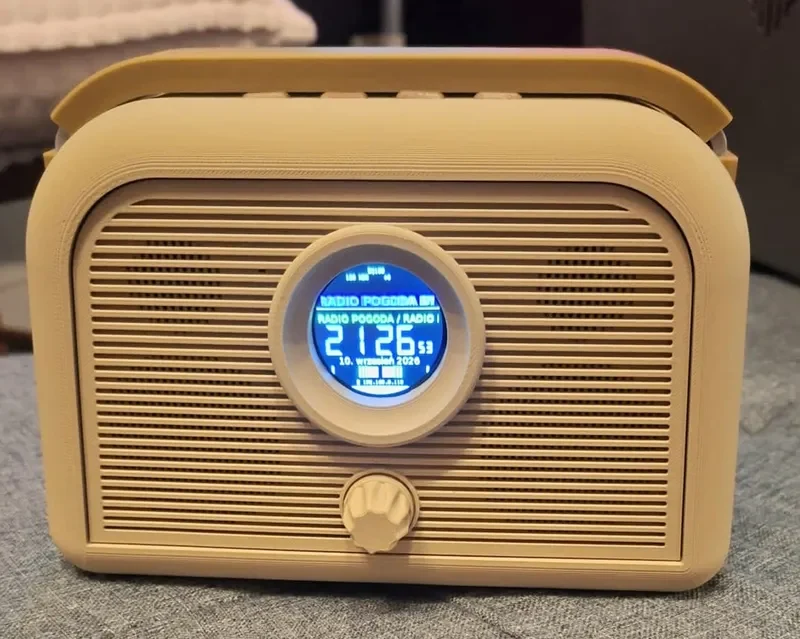

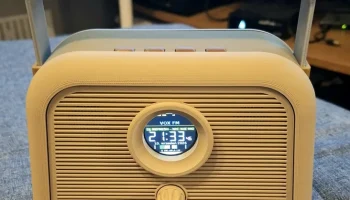

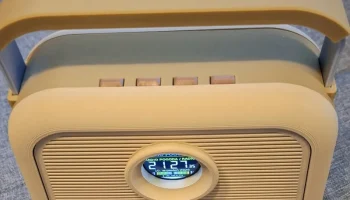

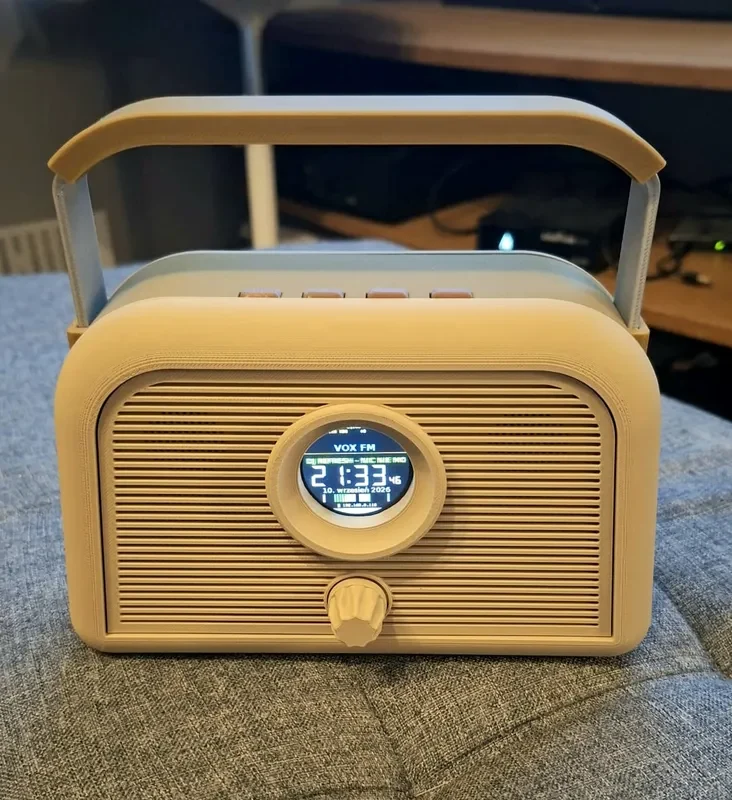

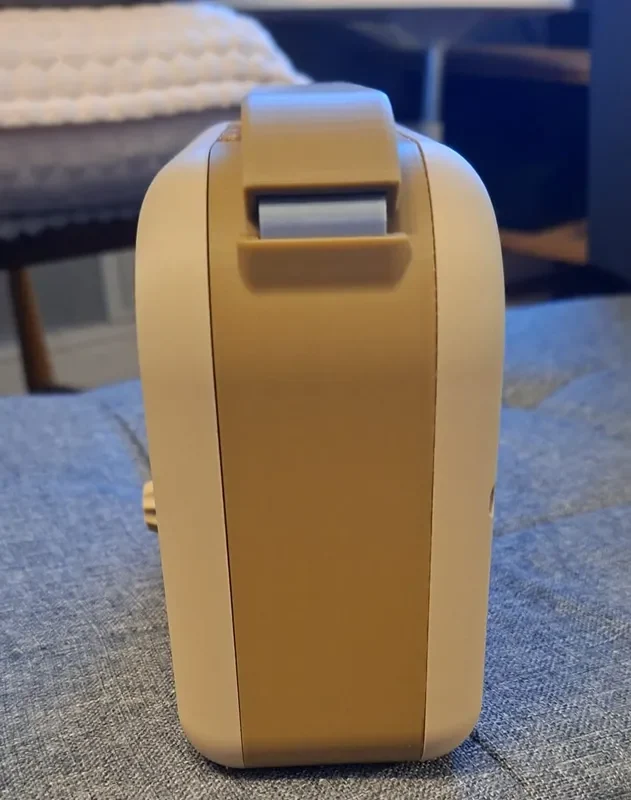

Ретро-футляр для YoRadio ESP32 с круглым дисплеем GC9A01

Чехол в ретро-стиле для 3D-печати для проекта YoRadio ESP32 с круглым дисплеем GC9A01.

Сборка

Корпус, состоящий из нескольких частей, собирается с помощью саморезов (от M2x6 до M2,5x10, в зависимости от детали) и кабельных стяжек для крепления проводов/компонентов.

Спикеры

В сборке повторно используются компоненты, извлеченные из динамика Bluetooth, включая 50-мм динамики. Камеры динамиков разработаны специально для этих 50-мм динамиков.

Варианты

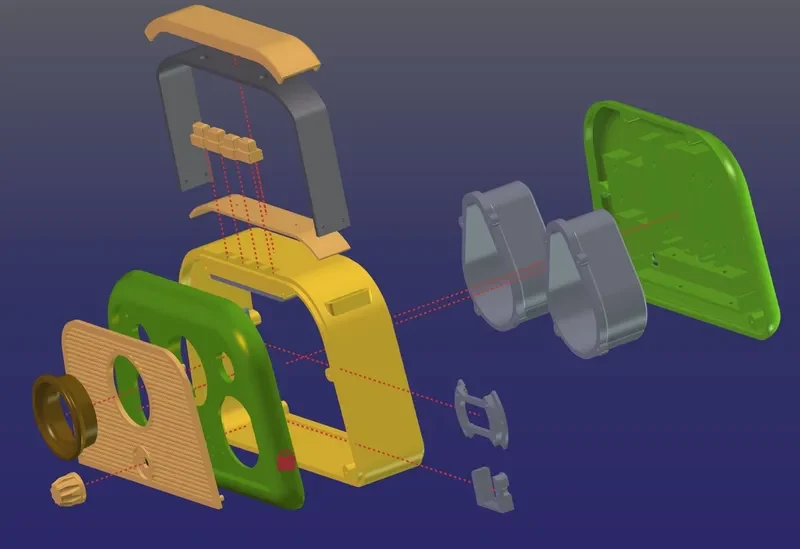

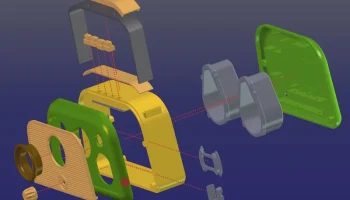

Корпус состоит из нескольких частей, три из которых доступны в разных вариантах:

Передний корпус — с выемкой под гайку энкодера или без выточки

Каркас — с противоскользящими ножками или с выемками для круглых противоскользящих накладок толщиной 10 мм.

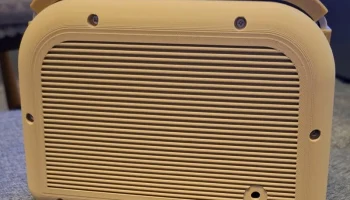

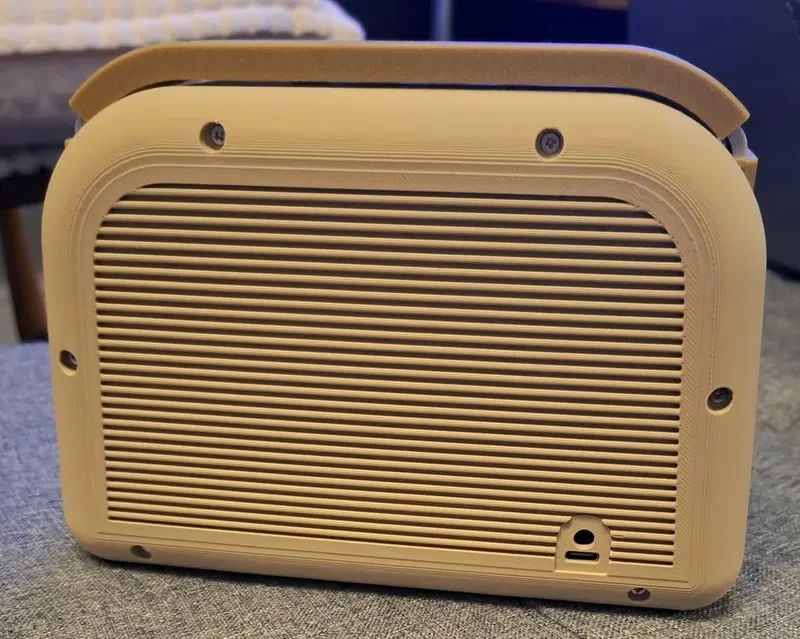

Задняя крышка — с отверстием для разъема jack или без

Выберите комбинацию, соответствующую вашей сборке.

Файлы

Включены файлы STL и STEP, поэтому вы можете легко редактировать модель в соответствии с вашими компонентами и потребностями.

Что вам понадобится

Плата YoRadio ESP32

GC9A01 круглый ЖК-дисплей

Два динамика диаметром 50 мм (например, извлеченные из динамика Bluetooth)

Саморезы от М2х6 до М2,5х10.

Кабельные стяжки

Отвертка

Примечание. Я не профессиональный дизайнер, поэтому используемые здесь названия некоторых деталей (передняя часть корпуса, рамка, задняя крышка и т. д.) являются лишь моими собственными выдуманными терминами, а не официальной терминологией. ;)
