Адаптер для тарелки Starlink с постоянным креплением
Это специально разработанный адаптер для установки квадратной спутниковой антенны Starlink, известной как «Dishy», на оцинкованную трубу с резьбой диаметром 1 дюйм, установленную в бетоне. Я создал адаптер для постоянного крепления антенны вместо того, чтобы продолжать использовать портативное крепление, входящее в комплект. Обратите внимание, что Starlink продает комплект адаптеров для постоянного крепления, но я хотел попробовать свои силы в разработке и изготовлении собственного. Получив отличные результаты в своей конструкции, я решил сделать его доступным для других.

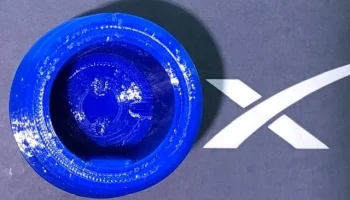

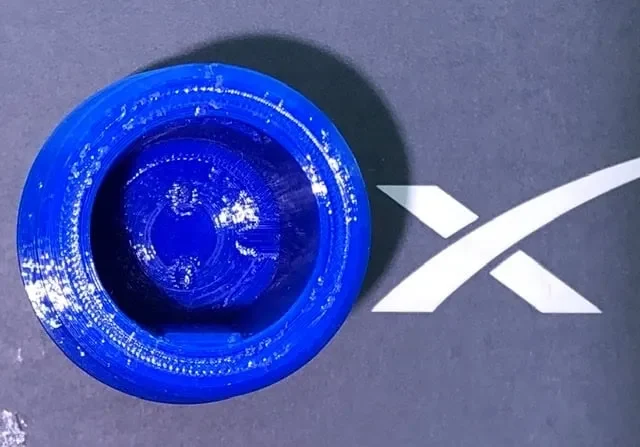

Верхняя половина адаптера имеет соединительный интерфейс, соответствующий опоре антенны — антенна просто скользит и фиксируется на месте, как и в случае с креплениями Starlink. Чтобы снять антенну, просто нажмите кнопку на стойке антенны, и она поднимется и выйдет из адаптера.

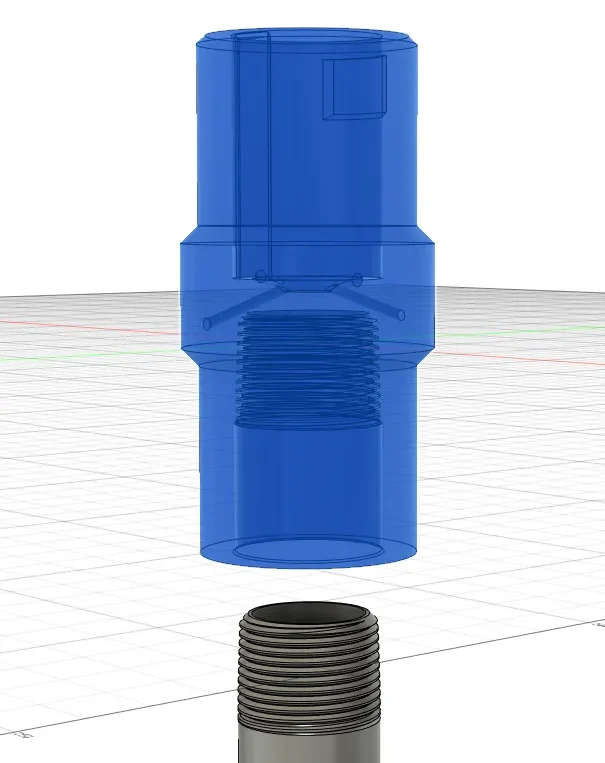

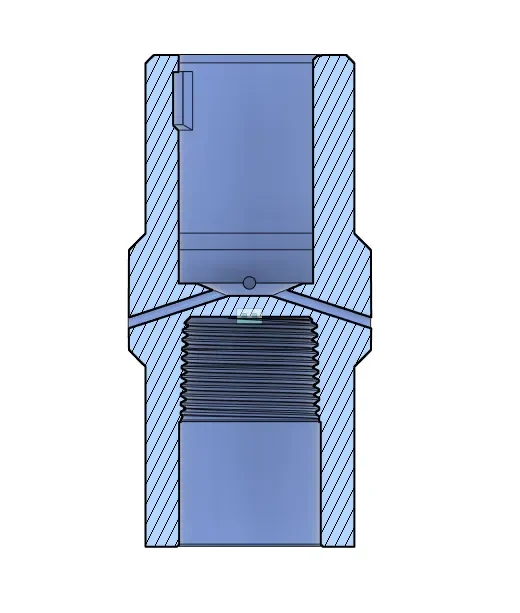

Нижняя половина переходника имеет резьбовое соединение для установки оцинкованной трубы с резьбой NPT диаметром 1 дюйм. Переходник прикрепляется к трубе диаметром 1 дюйм путем привинчивания его к резьбе трубы. К вашему сведению: обратите внимание, что номинальный диаметр трубы диаметром 1 дюйм на самом деле составляет 1,313 дюйма в диаметре. Если резьбовое соединение недостаточно плотное, перед навинчиванием переходника намотайте тефлоновую ленту на резьбу трубы, чтобы зафиксировать ее.
Имейте в виду, что эта конструкция предлагается бесплатно и что никакие гарантии или гарантии не предоставляются или не подразумеваются. Также обратите внимание, что логотип «X» на некоторых фотографиях принадлежит SpaceX или является его торговой маркой.
Материал:
Для этого отпечатка я использовал PETG, потому что он более устойчив к ультрафиолетовому излучению, чем PLA, и я хотел, чтобы он был прочным, долговечным и выдерживал длительную эксплуатацию в непогоду. ASA будет еще одним хоро��им выбором нити. Хотя я не могу сказать, что PLA будет полностью непригоден, его применимость следует тщательно обдумать, прежде чем ставить на него свою дорогую тарелку Starlink.
Нарезка и печать:
Я нарезал модель с настройками, указанными в разделе «Настройки печати». Первоначально я напечатал его на Ender 3 V2 с использованием Sunlu PETG. Я использовал кубическое заполнение с п��отностью 20%, чтобы обеспечить прочность конструкции. Я нарезал его опорами, используя режим закрепления опор «везде», чтобы быть уверенным, что вставка кнопки тарелки имеет острый, плоский край для защелки. Убедитесь, что поддержки НЕ печатаются в тредах — используйте блокировщики поддержки в этой области. В центре выреза трубы рекомендуется добавить опорную колонну для поддержки потолка над ней. Я использовал небольшую квадратную колонку (15x15 мм) в центре. В этом месте можно печатать без опоры, хотя это может привести к некоторому провисанию потолка, что может уменьшить расстояние, на которое можно ввинтить трубу.
Монтаж трубы:
Я постоянно установил оцинкованную трубу длиной 36 дюймов и диаметром 1 дюйм в яму с быстросхватывающимся бетоном. Я выкопал яму диаметром 18 дюймов и глубиной около 15 дюймов. На дно ямы был помещен дюйм гравия. Я ввинтил небольшой оцинкованный Т-образный переходник в нижнюю часть тр��бы, чтобы труба не могла скручиваться/вращаться после затвердевания бетона.
Теперь адаптер, напечатанный на 3D-принтере, можно навинтить на верхнюю часть трубы (при желании/необходимости можно использовать тефлоновую ленту). После установки я наклеил на него полиэтиленовый пакет, чтобы сохранить его в чистоте во время следующих шагов.
Я смешал мешок быстросхватывающегося бетона весом 60 фунтов, следуя инструкциям на пакете, а затем заполнил яму примерно на 4 дюйма. Я сориентировал трубу так, чтобы при установке тарелка была обращена в нужном направлении, а затем вдавил трубу в центр отверстия (конец трубы с Т-образным фитингом). Я использовал уровень, чтобы убедиться, что труба стоит вертикально, а затем установил временные опоры, чтобы удерживать трубу устойчиво. Затем я добавил остальную часть бетона и еще раз с помощью уровня убедился, что труба стоит вертикально и что временные опоры будут удерживать ее в таком положении, пока бетон высохнет.

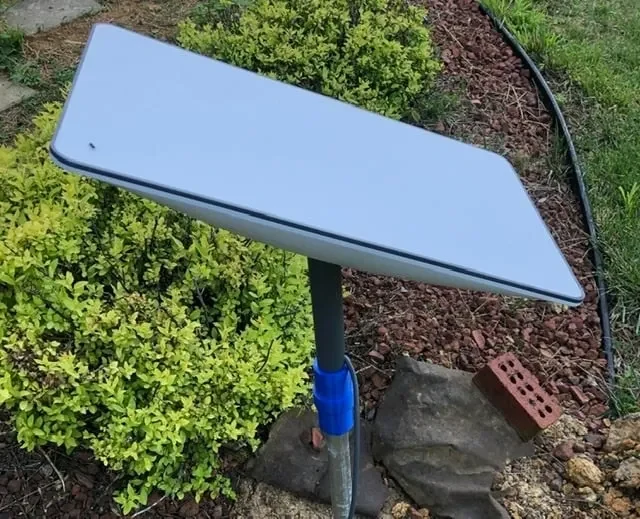

Дайте бетону постоять на воздухе и высохнуть в течение как минимум 24 часов. Убедившись, что труба прочно закреплена, тарелку Starlink можно вставить в верхнюю часть адаптера.
