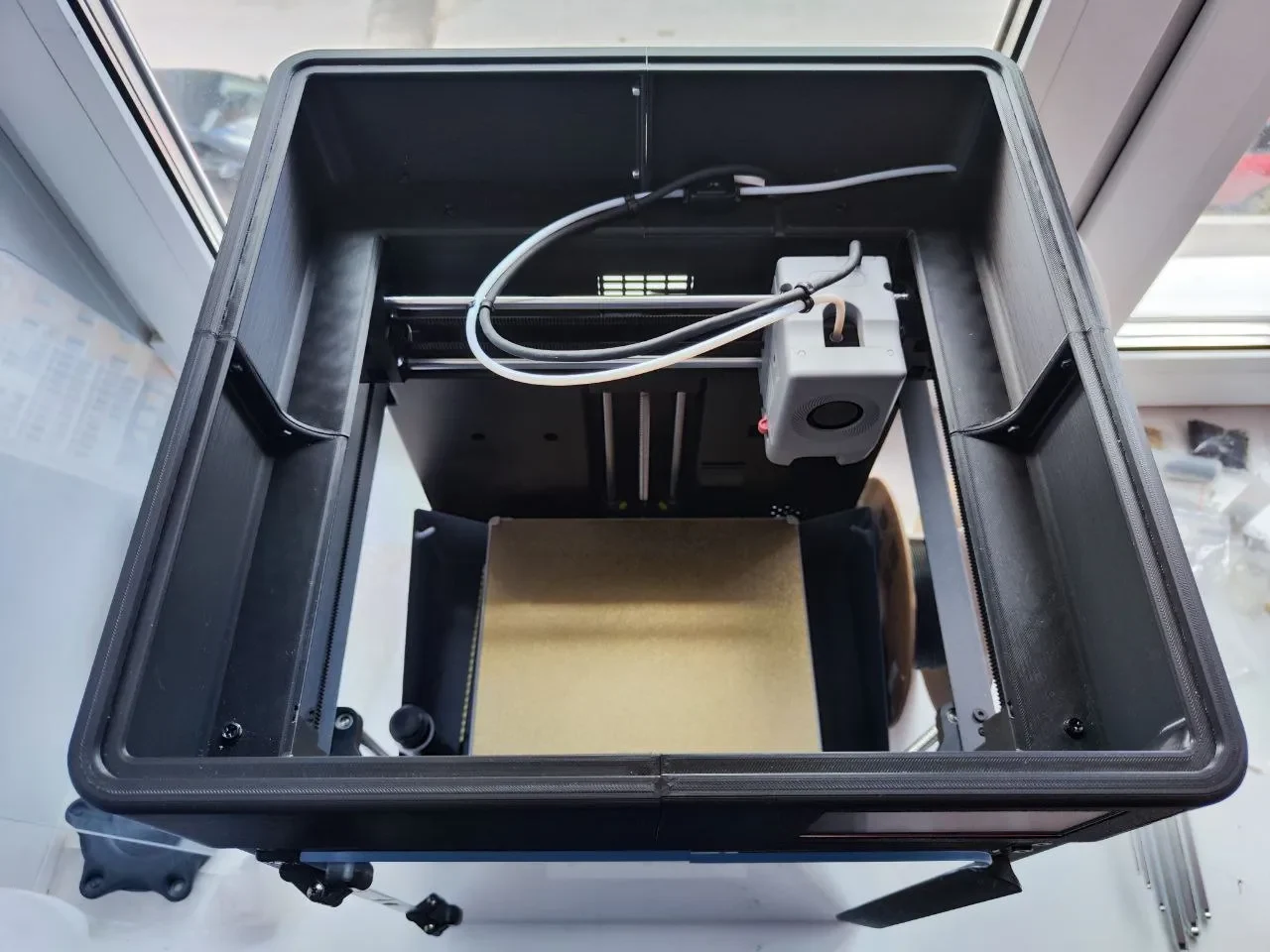

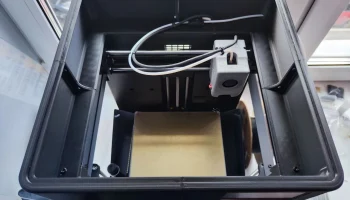

Корпус Flashforge Adventurer 5M

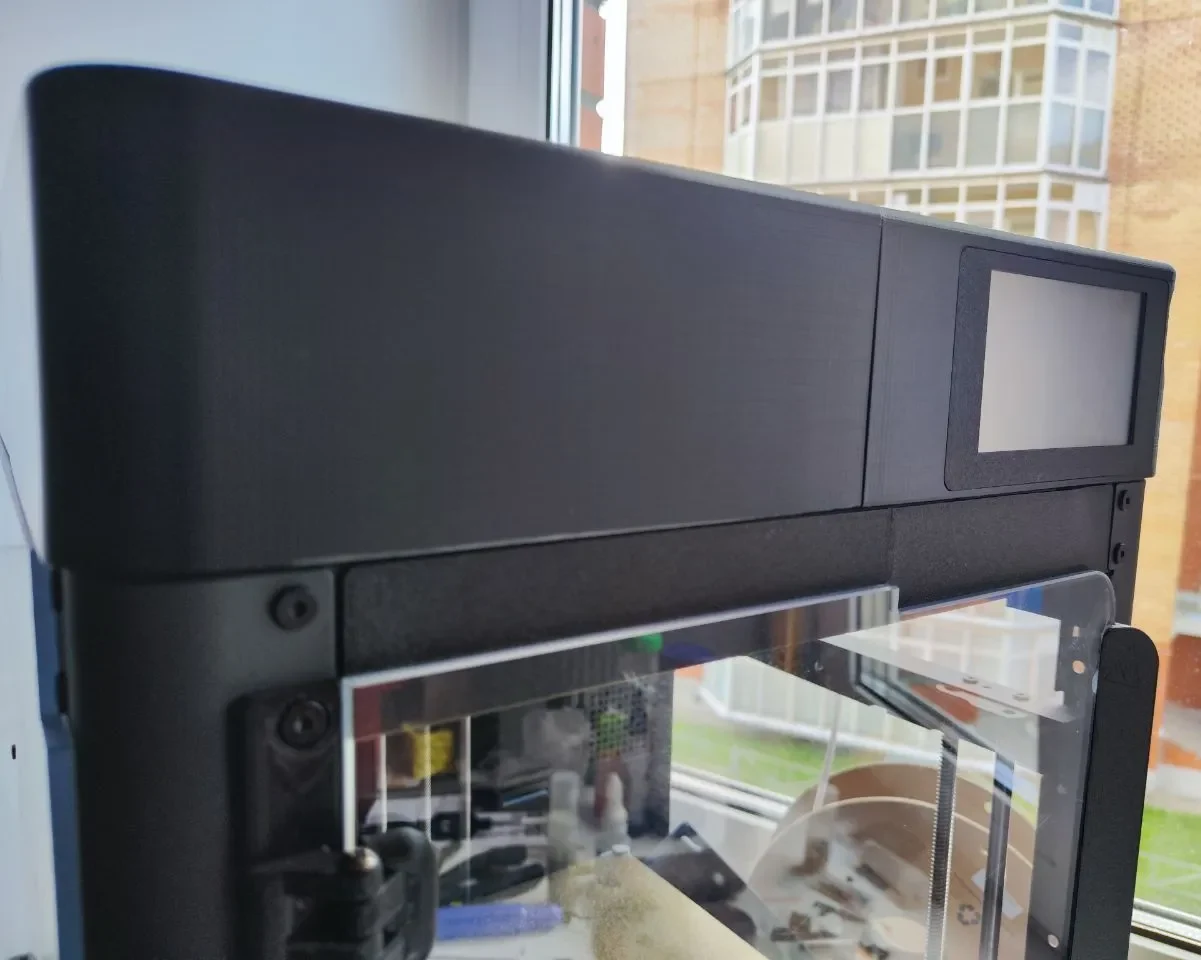

Улучшенная версия с установкой дисплея изнутри (без рамки).

_______________________________________________________________________

Корпус с панелями из поликарбоната толщиной 4 мм https://a360.co/47jcXw3. Целью создания было минимизировать конструкцию и вероятность повредить дисплей, случайно зацепив его. Для печати было использовано около 700 граммов пластика.

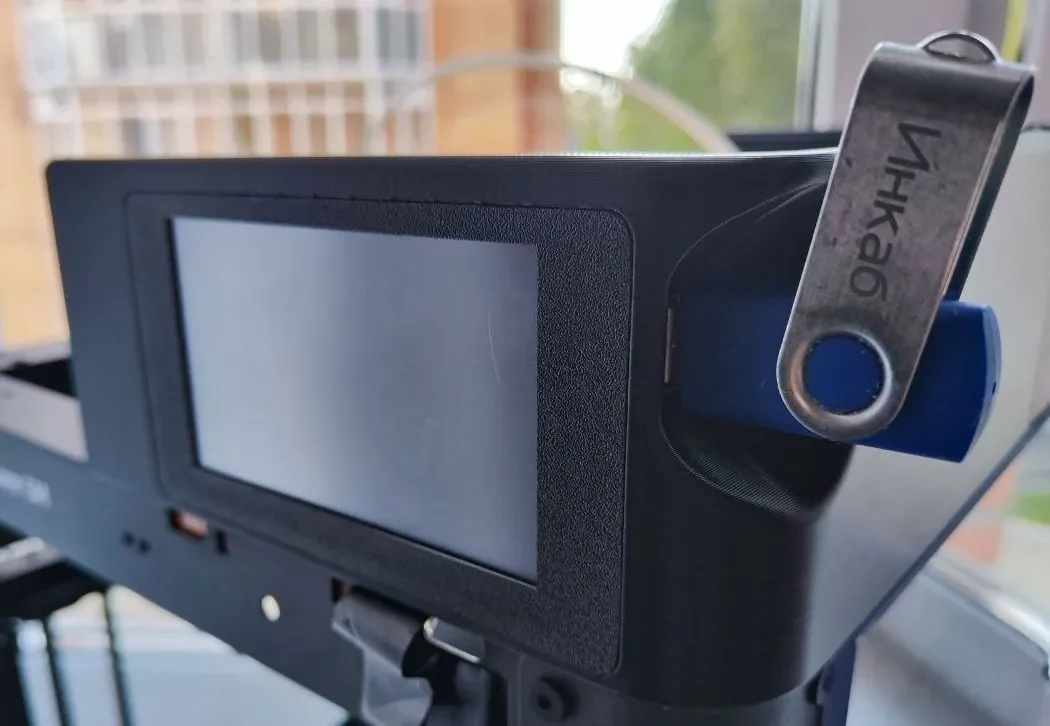

Диспле�� разбирается и устанавливается через рамку родными винтами в Riser корпуса. Все детали распечатаны на самом принтере. Добавлена ​​монолитная версия Райзера. При печати учитывайте усадку материала!

Передняя правая часть стояка выполнена в двух вариантах: для печати с подставками и с ребрами, которые после печати необходимо обрезать.

П��редние проставки не обязательны (есть проблемы с жесткостью деталей), они нужны, чтобы прикрыть экран кабеля.

Дверная ручка доступна в двух вариантах: под магниты D5х2, и под магниты от испарителей Vaporesso XROS (7х2х2,5 мм).

Детали собираются винтами с потайной головкой М3х10 DIN 7991 и шестигранными контргайками DIN 985. Крепление к корпусу принтера на винтах №6-32 UNC (винты для компьютерных корпусов). Петли входной двери — М3х8.

На фотографиях представлена ​​ранняя версия.

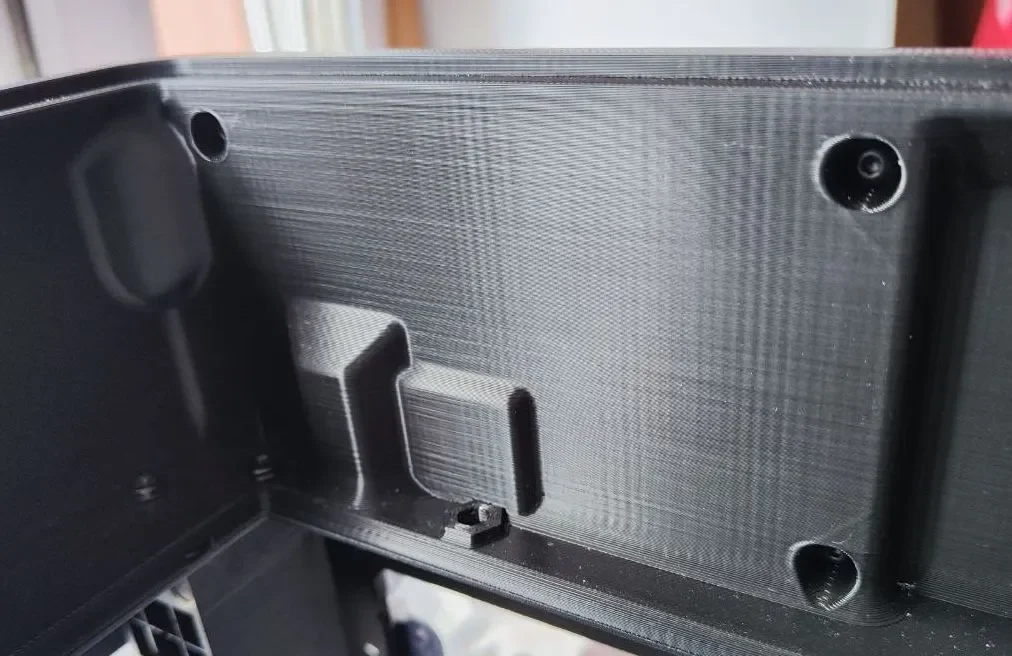

Внутренние лотки для необходимых инструментов.

_______________________________________________________________________

Ещё один вариант зашивки под листы поликарбонатом 4 мм https://a360.co/47jcXw3. Целью создания была минимизация конструкции, что могло привести к повреждению светодиода, случайно зацепив его. Для печати затрачено примерно 700 гр. пластика.

Дисплей разбран и установлен через рамку родными шурупами в корпусе «Подъём». Все детали распечатываются на самом принтере. Добавлена ​​монолитная версия «Подъёма». При печати обратите внимание на усадку материала!

Передняя правая часть подъёма выполнена в двух вариантах: для с поддержкой и с рёбрами, которые после печати нужно вырезать.

Передние проставки опциональны (есть проблемы с жёсткостью деталей), нужно что бы прикрыть шлейф экрана.

Ручка дверцы в двух вариантах: под магниты D5х2, и под магниты из испарителей Vaporesso XROS 7х2х2,5 мм.

Детали проезжали винтами с потайной головкой M3х10 DIN 7991 и гайками со стопорными кольцами DIN 985. Крепление к рамке замка на винтах #6-32 UNC (винты для компьютерных корпусов). Петли дверцы М3х8.

На фото ранняя версия.

Улучшенная версия с установкой дисплея с внутренней стороны (без рамки).

Внутренние лотки для инструментов первой необходимости.
