Крепление камеры Adventurer 5M для USB-модуля камеры 30x2..

Я отметил это как ремикс, но на самом деле он создан с нуля (из оригинала взята только основная идея).

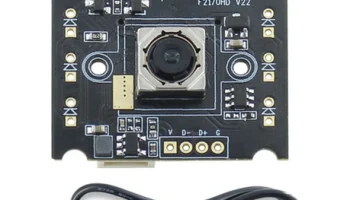

Когда у меня появился Adventurer 5M, я захотел добавить камеру. Я нашел модуль камеры на Aliexpress (см. фотографии, я заказал здесь 86° https://www.aliexpress.com/item/1005006299814622.html) и решил, что стоит попробовать, раз уж он такой дешевый. Затем я нашел оригинальный дизайн, который дал мне основную идею для создания этого.

Это дизайн V1, в него могут быть внесены некоторые изменения, чтобы сделать его лучше, но он полностью работает. Я использовал винты M3x8 мм (3 для крепления камеры и 2 для крепления всего устройства к раме, но вы можете использовать меньше или больше). Три отверстия по бокам предназначены для крепления его к раме. Первоначально я думал, что было бы полезно поиграть с высотой, но в итоге я просто использовал то, что внизу.

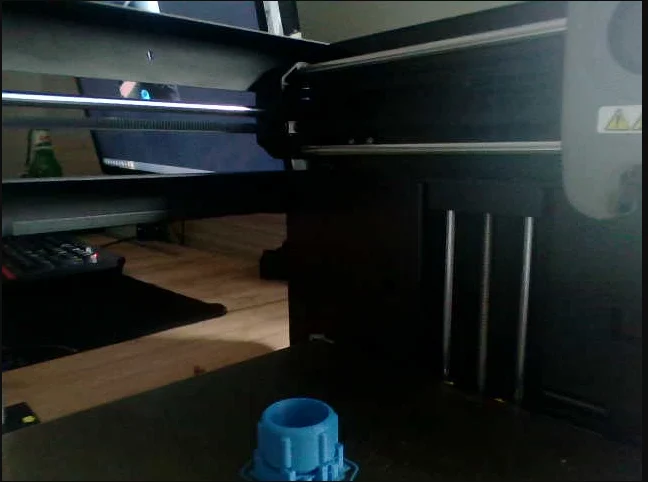

У меня нет оригинальной камеры для сравнения, но она относительно низкопрофильная и качество изображения достаточно хорошее. Качество изображения на самом деле НАМНОГО ЛУЧШЕ, чем показано на загруженном образце изображения, но поскольку принтер настолько заблокирован, мне не удалось получить лучший снимок.

Для подключения к принтеру вы можете использовать разъем USB сбоку, создать переходник USB A «мама» на XH 2.54 или взять кабель с разъемом XH на одном конце и припаять другой конец к модулю камеры (для этого у него есть 4 контактные площадки).

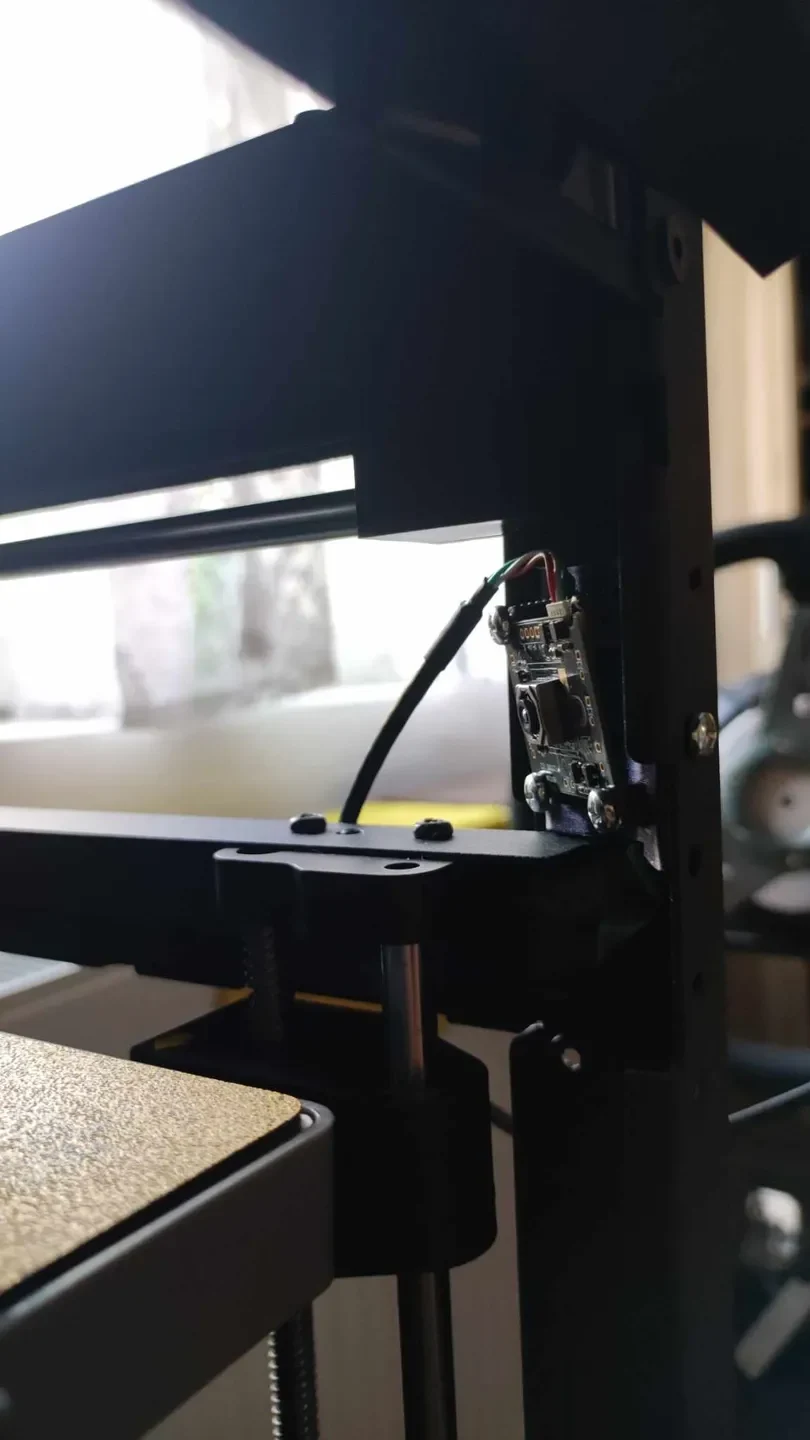

К вашему сведению: на изображении камера, установленная на принтере, перевернута. С тех пор я перевернул его.
