Flashforge Adventurer 5M (AD5M) - модернизация минимально..

Информационные новости

Примечание. Я включил файлы проекта OrcaSlicer для иллюстрации того, где использовались блокировщики поддержки. Если вы хотите использовать их для печати, а не просто для того, чтобы посмотреть, что я сделал, то, если на вашем принтере AD5M не установлен мод Klipper Mod, вам нужно будет переключиться с моего включенного профиля печати на ваш собственный основной профиль печати. Это переключение может произойти при открытии, если у вас нет существующего профиля принтера с таким же именем, как у меня. Причина, по которой, вероятно, необходим переключатель, заключается в том, что «G-код запуска машины» и «G-код конца машины» для Klipper Mod различны, чем без него.

Внимание:

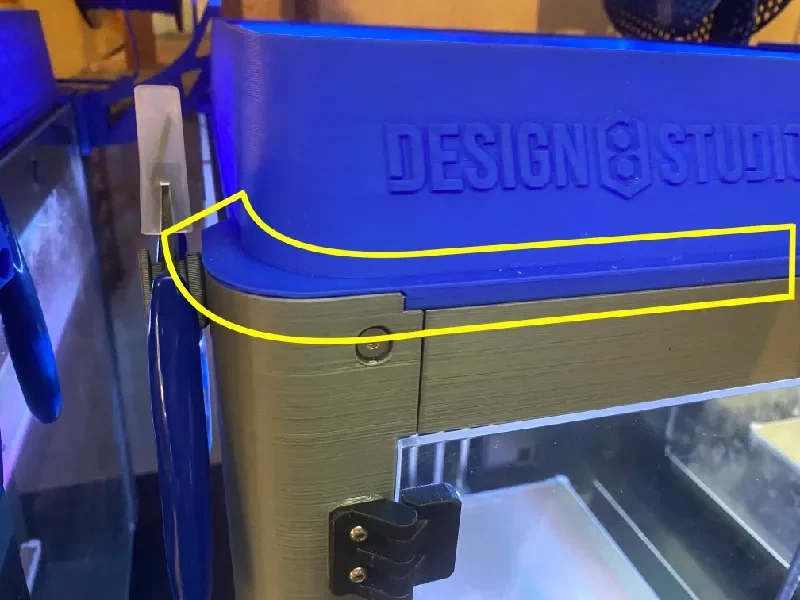

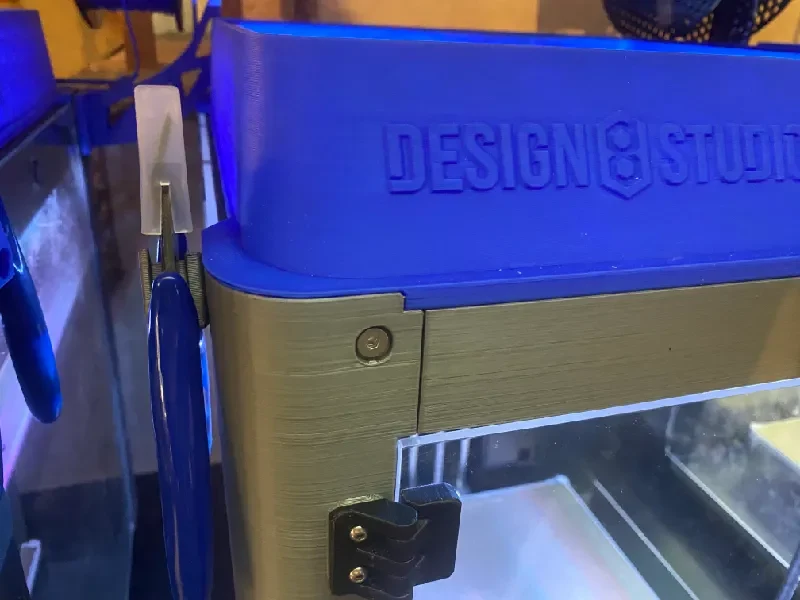

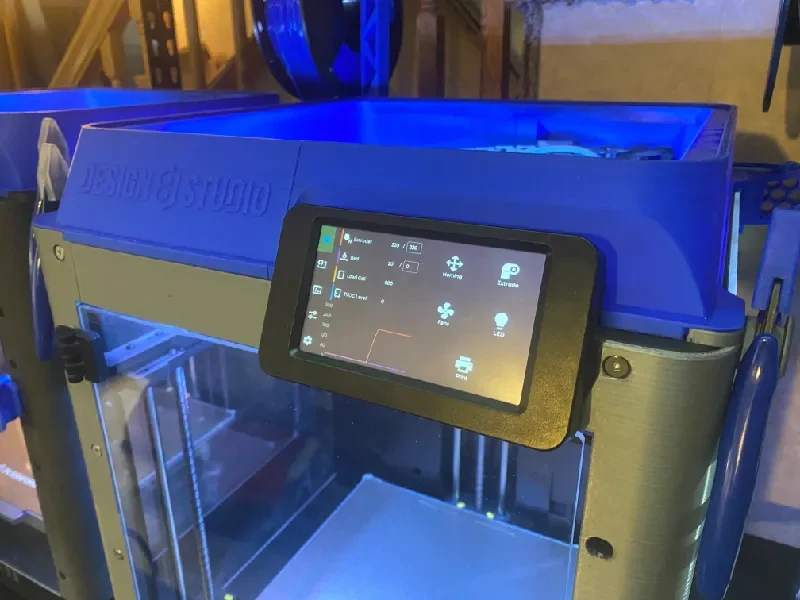

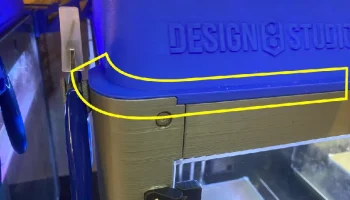

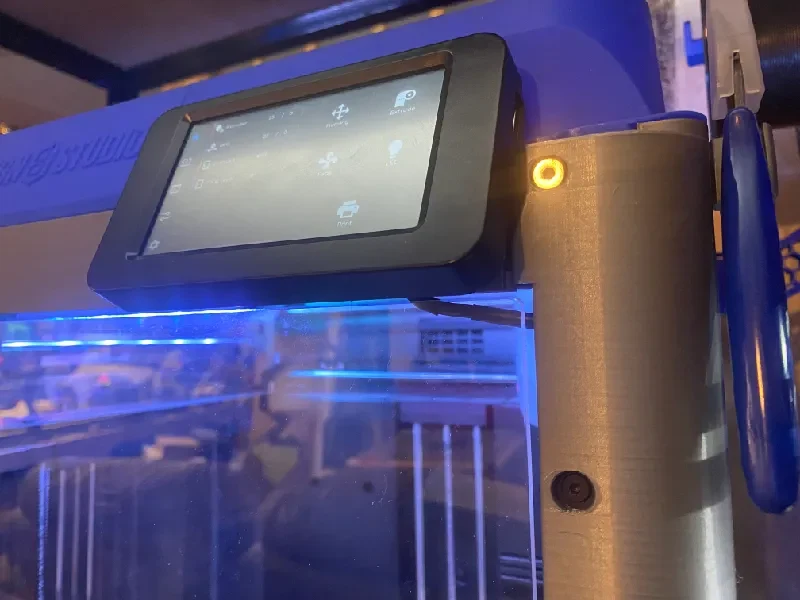

В конце января 2026 года я добавил обновленную дверную петлю, которая перемещает дверь вниз на 5 мм, чтобы предотвратить царапины на сенсорном экране. В связи с этим вы также за��отите напечатать новую, обновленную РУЧКУ v2, у которой защелка сдвинута вверх на 5 мм, чтобы уравновесить этот новый шарнир, поэтому ручка по-прежнему будет правильно фиксироваться. Новая ручка включена в этот список.

Часто задаваемые вопросы

Вопрос: Я распечатал ваш корпус и не могу понять, как установить датчик нити/держатель катушки. Я посмотрел на YouTube видео по установке и все равно застрял. Любая помощь будет принята с благодарностью.

О: Вскоре после первого выпуска Adventurer 5M производитель Flashforge переключился с поставки оригинального двунаправленного датчика на однонаправленный датчик, для которого мои ремиксы полностью поддерживают оба варианта. Переключение на однонаправленный датчик означало, что вход датчика «гнездо» или «гнездо» для провода теперь расположен ближе к кровати (а не ближе к задней части принтера, как раньше). Есть достаточно лишнего провода, который можно «выловить» изнутри рамы, и в моей переработанной конструкции есть путь, позволяющий этому лишнему проводу преодолеть расстояние до места, где его нужно подключить. Это похоже на канавку.

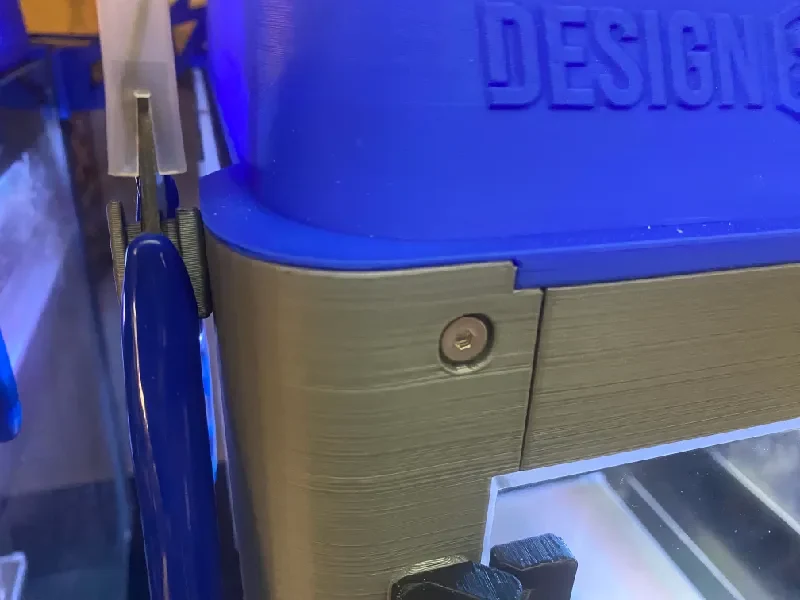

Обратите внимание, что печатная часть, на которой установлен датчик, как показано в моих ремиксах, имеет особое дополнение: выступ в сторону с отверстием для винта. На задней стороне (внутренней стороне) этого отверстия для винта имеется паз для фиксации гайки (M3). В этой напечатанной детали уже было несколько других пазов для захвата гаек M3, и это добавлено, только для моих конструкций держателей катушек с боковым креплением. После того, как я вставлю гайки, я наношу пару капель клея CA, чтобы они не выпали. Раньше боковой держатель катушки крепился только одним винтом; замена короткого винта M4, который удерж��вает верхнюю часть задней боковой защитной пластины. Все мои боковые держатели катушек требуют замены стандартного винта М4 на более длинный. Но использовать только один винт было далеко не идеально. Поэтому я модифицировал крепление датчика и мои боковые держатели катушек, чтобы они имели соответствующие выступы друг к другу. Он предназначен для вкручивания винта М3 в захваченную гайку М3. Это позволяет использовать второй винт для их более надежной фиксации.

Примечание. Все это специально разработано для совместимости с комплектом корпуса, продаваемым Flashforge, и содержимое этого комплекта включает всю спецификацию для этого проекта, за исключением дополнительной гайки M3 и винта M3, а также немного более длинного винта M4. Вот партнерская ссылка на комплект на Amazon, который продается в официальном списке поставщиков Flashforge: https://amzn.to/4ijsmRb. Вы также можете заказать корпус на Aliexpress, вероятно, дешевле, но с более медленной доставкой. Вот ссылка на вики Flashforge об их корпусе OG, на котором он основан, только в этом есть улучшения, экономящие время и пластик, а также улучшенные функции: https://wiki.flashforge.com/en/knowledge_corner/printer-mod-and-diy

А вот видео Flashforge о том, как установить корпус своими руками. Это очень помогает с пониманием того, что можно применить к моим ремиксам:

Вопрос: «Совместим ли с этим оригинальный держатель катушки и комплект крепления датчика?»

О: Нет, но он совместим либо с любой из этих четырех, либо с этой и более старыми версиями здесь, но рекомендуется использовать более новые версии, ссылки на которые приведены ранее.
