FlashForge AD5x/m Дневной свет на креплении на спичке

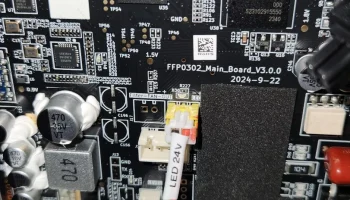

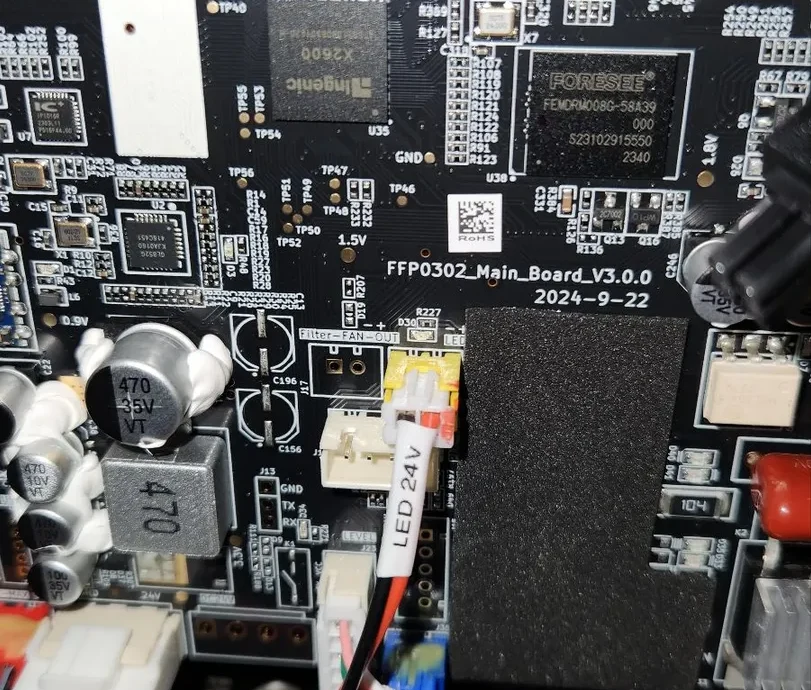

У меня есть новый принтер AD5x, и на основной плате я обнаружил порт JST-XH со светодиодом 24 В постоянного тока. У меня также была пара ламп дневного света на печатной плате Matchstick.

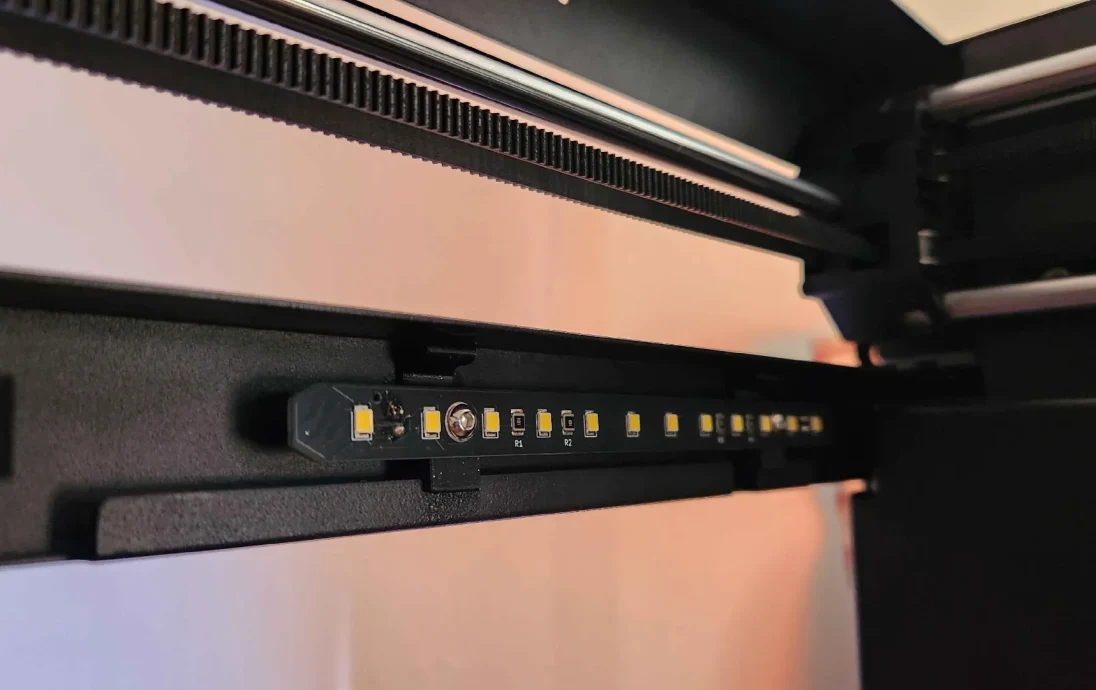

Я разработал несколько выдвижных креплений, которые можно привинчивать к индикаторам печатной платы и защелкивать их в боковых направляющих принтеров FlashForge AD5x/m. Они также могут работать со светодиодными печатными платами в стиле Flashforge, но на данный момент у меня нет таких, чтобы протестировать их.

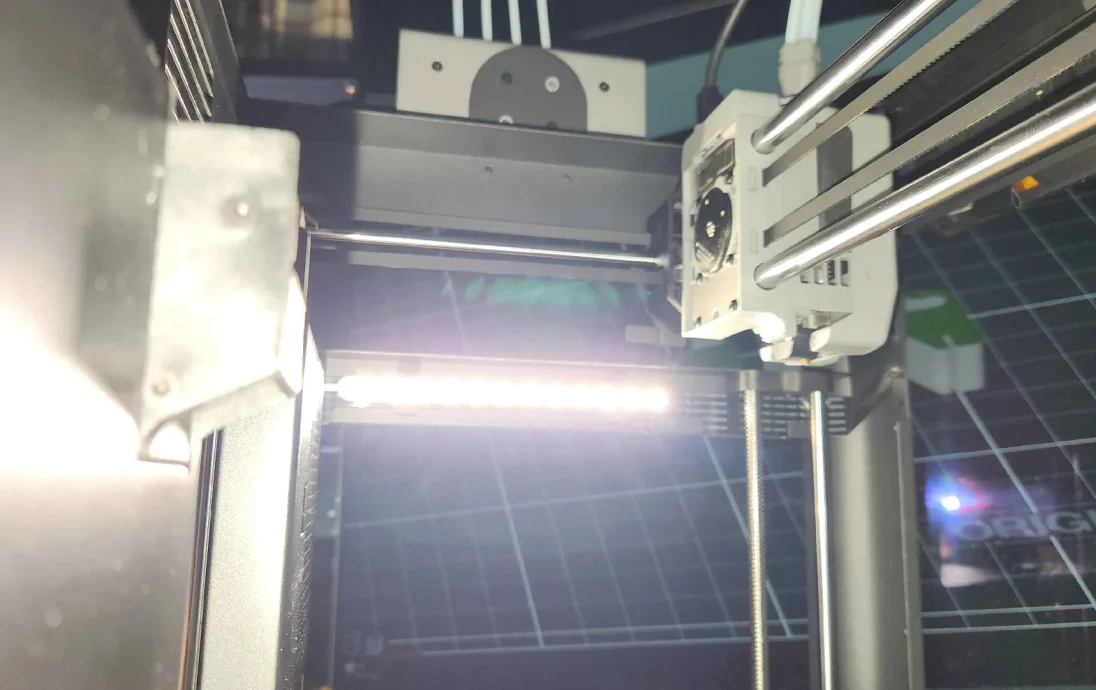

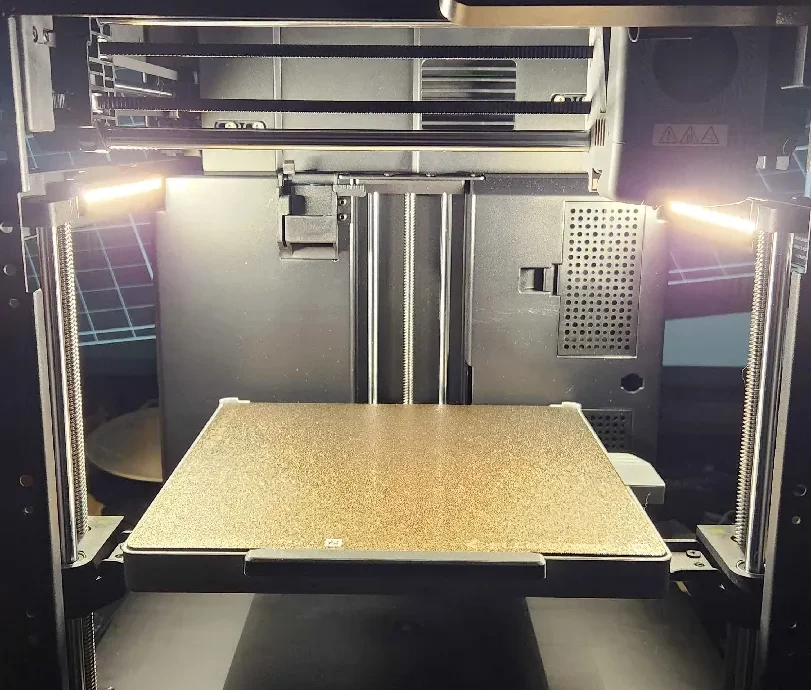

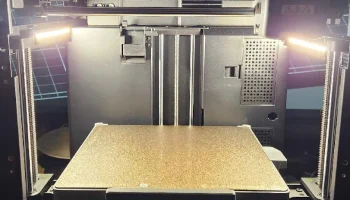

Есть версия для вставок с подогревом или для пластика с резьбой. В комплекте 3 угла. 90, 80 и 60. В настоящее время я использую на своей машине модели 60 и 80.

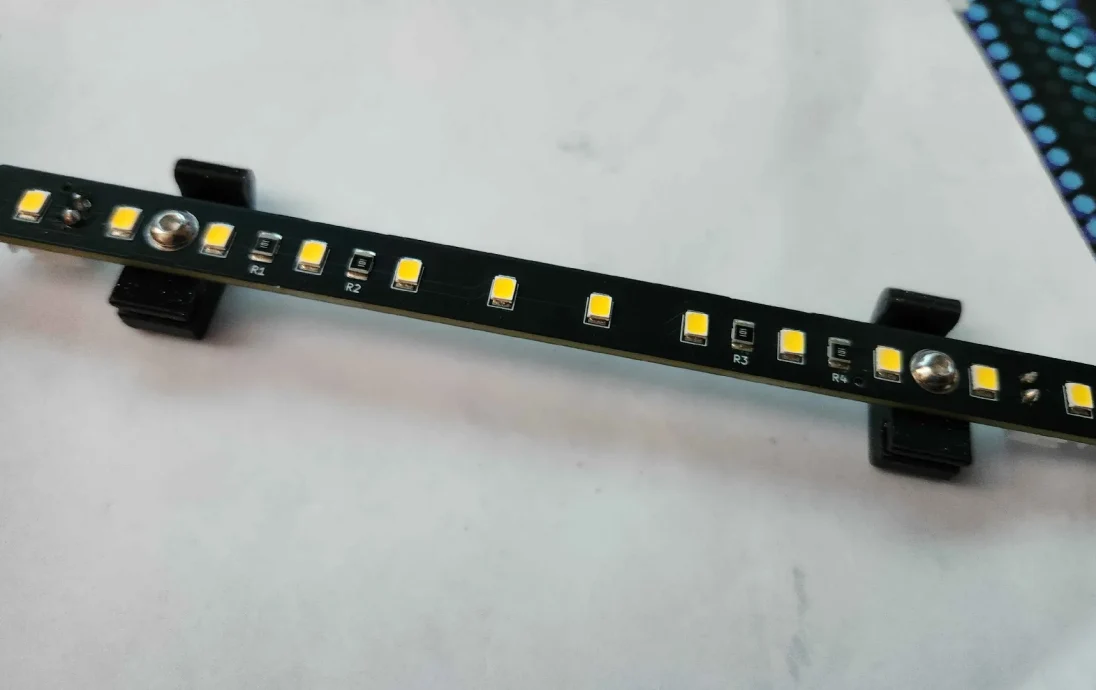

Мне подходят винты с пуговичной головкой М3х5 мм. Резьбовые вставки соответствуют спецификации Voron M3x4Lx5OD. Установите нижнюю прорезь крепления на приподнятую кромку боковой направляющей и надавите на верхнюю часть крепления, пока оно не встанет на место. Самый простой способ — сначала прикрутить их к печатной плате, а затем установить. Обратите внимание на открытые места в фреймворке и при необходимости скорректируйте свою позицию, чтобы избежать их. Также обратите внимание на фурнитуру станины рядом с ходовыми винтами. Вам понадобится достаточно свободного пространства, чтобы кровать в сборе не задевала свет.
Для снятия снимите плату с креплений, а затем просто сдвиньте крепления к открытым частям рамы.
Необходимое оборудование:
Световые полосы на печатной плате длиной 158 мм, напряжение 24 В постоянного тока, если используется светодиодный порт на микроконтроллере.
Винты М3х5мм
дополнительные вставки с подогревом m3x4Lx5OD
Разъемы JST-XH для сборки вашей подвески
Вот отличный рассеиватель для спичек, который защитит ваши глаза от ослепления, если смотреть спереди принтера. https://www.printables.com/model/378324-daylight-on-a-matchstick-light-deflector/comments
Дневной свет на палочке github https://github.com/VoronDesign/Voron-Hardware/tree/master/Daylight
Магазин Mellow 3D спичек на Али. Набор 4 дневных света 158 мм https://www.aliexpress.us/item/3256805990745720.html?spm=a2g0o.order_list.order_list_main.10.246b1802DWc6ET&gatewayAdapt=glo2usa
Специальные печатные платы FlashForge с кабелями — у меня их еще нет, чтобы проверить их соответствие https://www.aliexpress.us/item/3256808222776530.html?spm=a2g0o.order_list.order_list_main.31.369d1802oW9OOO&gatewayAdapt=glo2usa
