Плавно работающий и очень прочный замок со скользящим цилиндрическим затвором благодаря великолепному оригинальному дизайну Джерри Ли.
С дополнительным положением «закрыто» и полностью оптимизированной для печати FDM ручкой с резьбой, устраняющей необходимость в клее.

Обновление: по запросу пользователя в файлы STL добавлены двухвинтовая версия ресиверной пластины и четырехвинтовая версия базового корпуса. Это дает возможность установить замок всего с п��мощью 6 винтов.

Шесть размеров были протестированы и поставляются в виде файлов проекта 3mf.

Габаритная длина, мм Ширина, мм ⌀ болта, мм Масштабирование %
100 60 18 111,11
90 54 16 100
80 48 14,2 88,88
70 42 12,5 77,77
60 36 10,6 66,66
50 30 8,9 55,55

Ссылка на изображение по размеру:

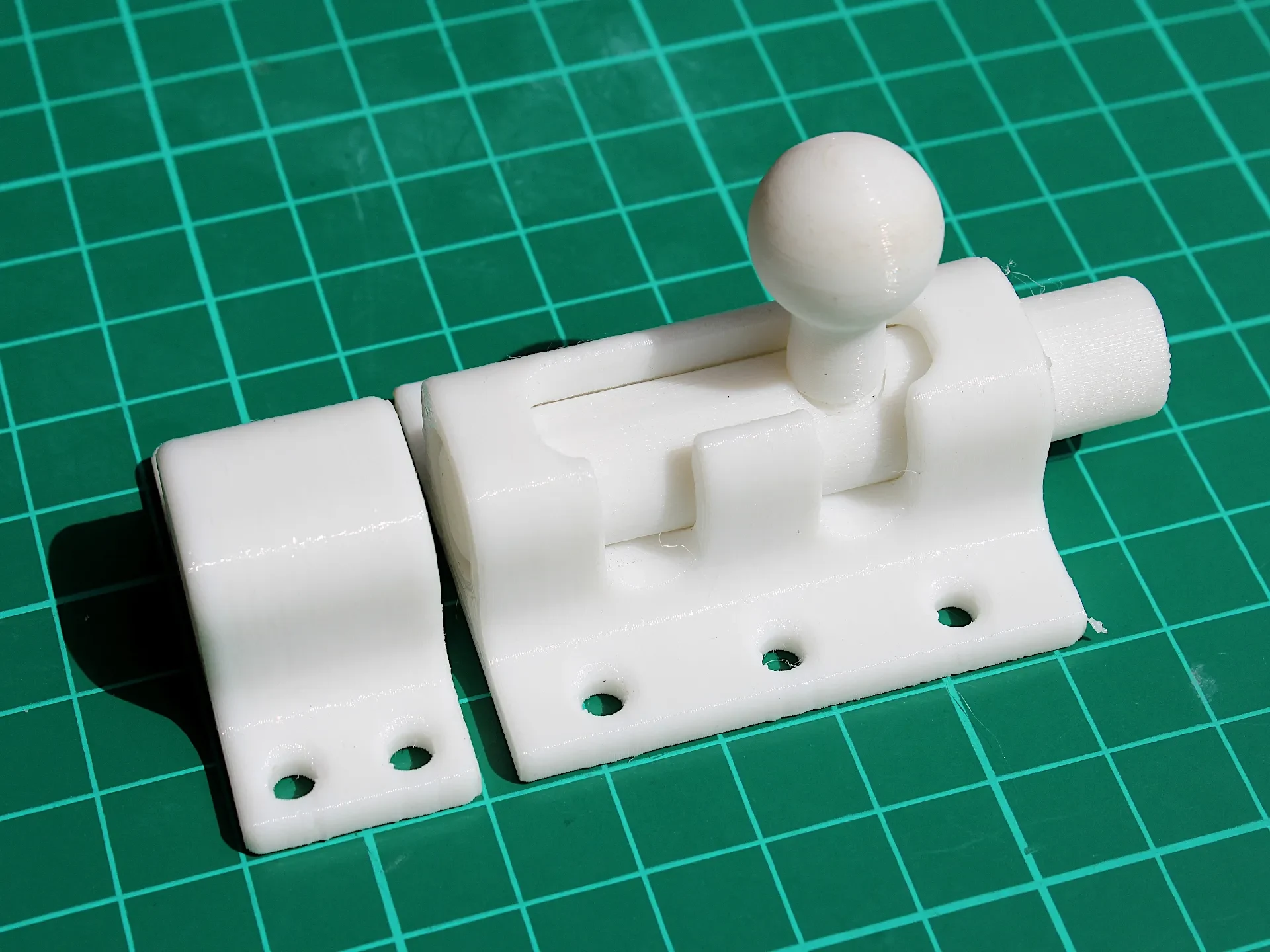

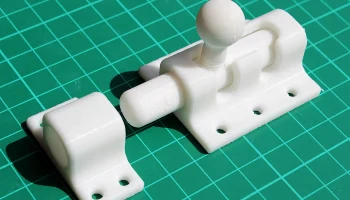

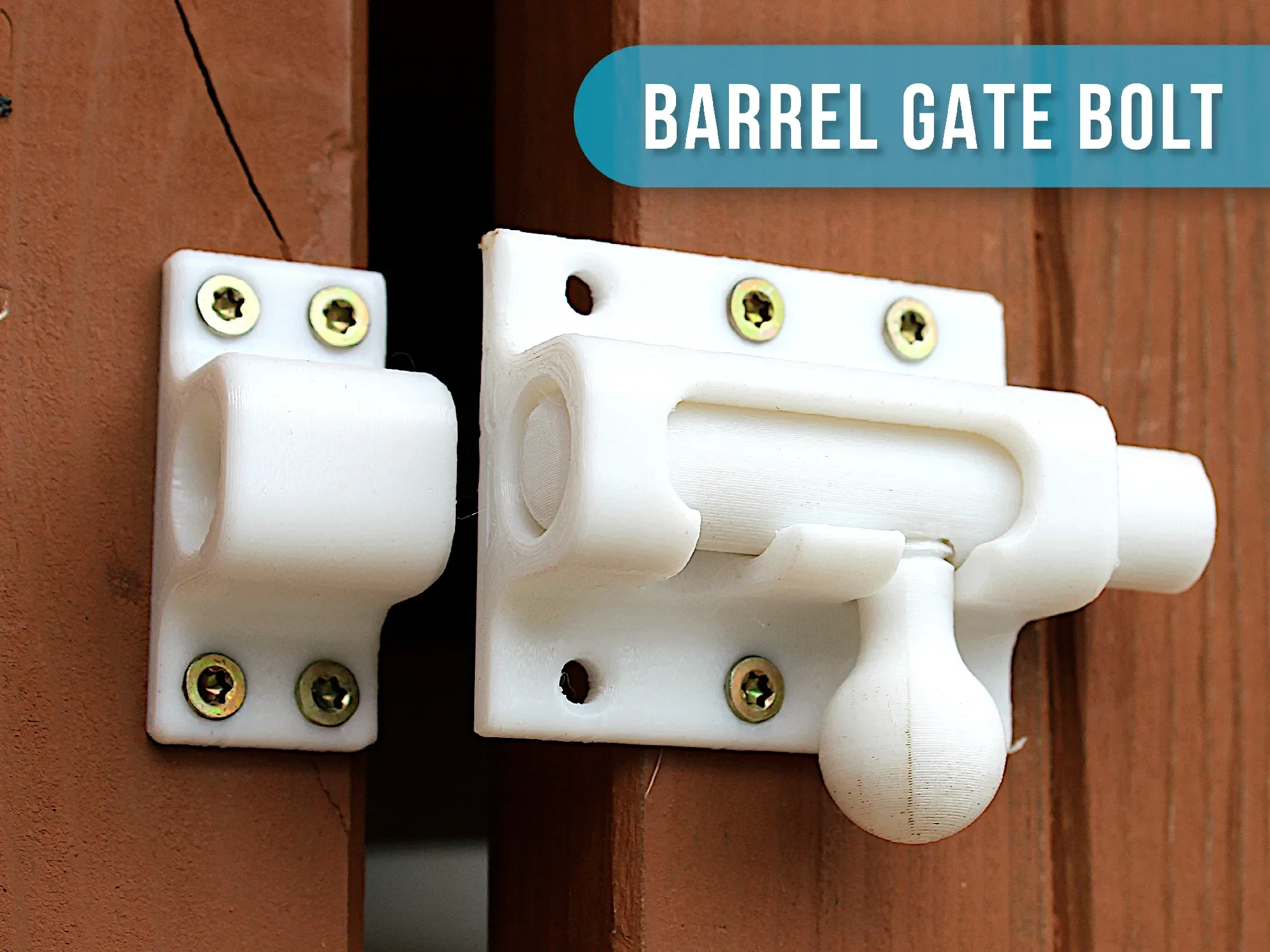

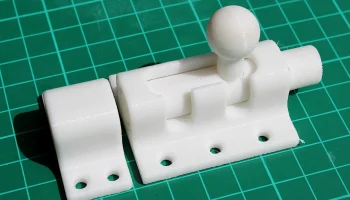

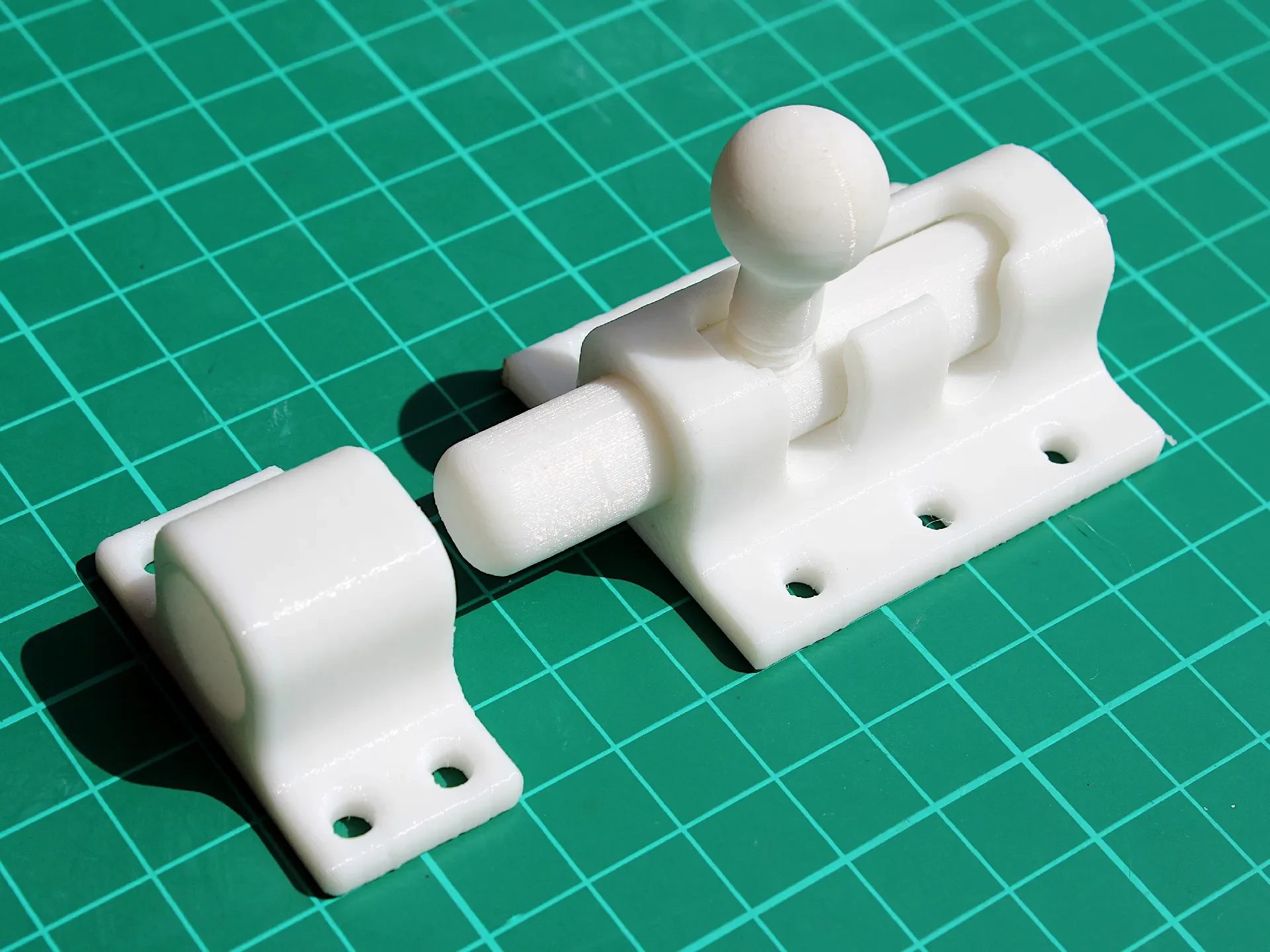

На GIF-изображении и титульном изображении показана версия размером 7 см в белом цвете.

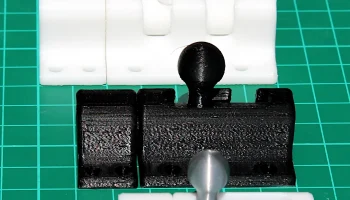

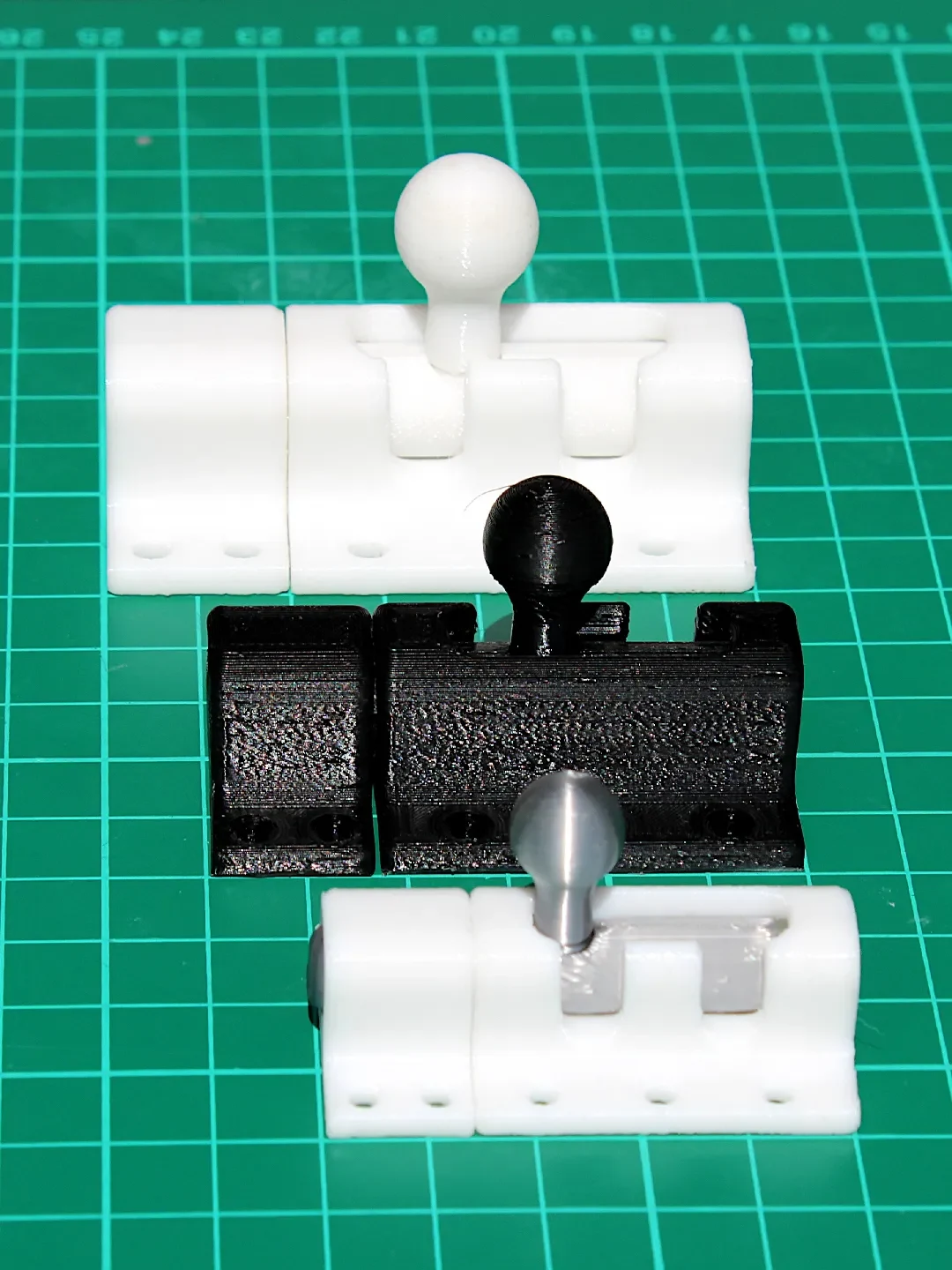

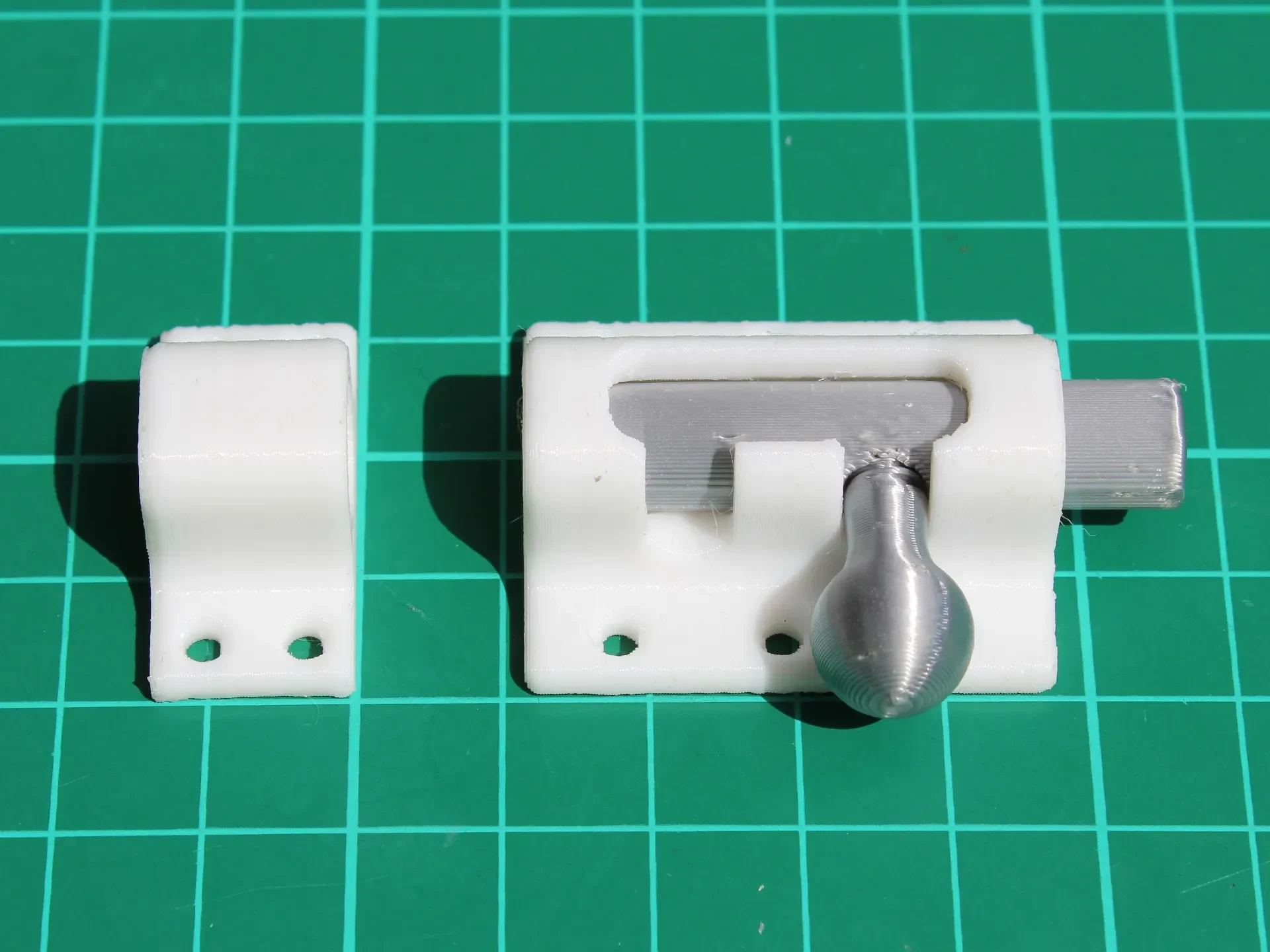

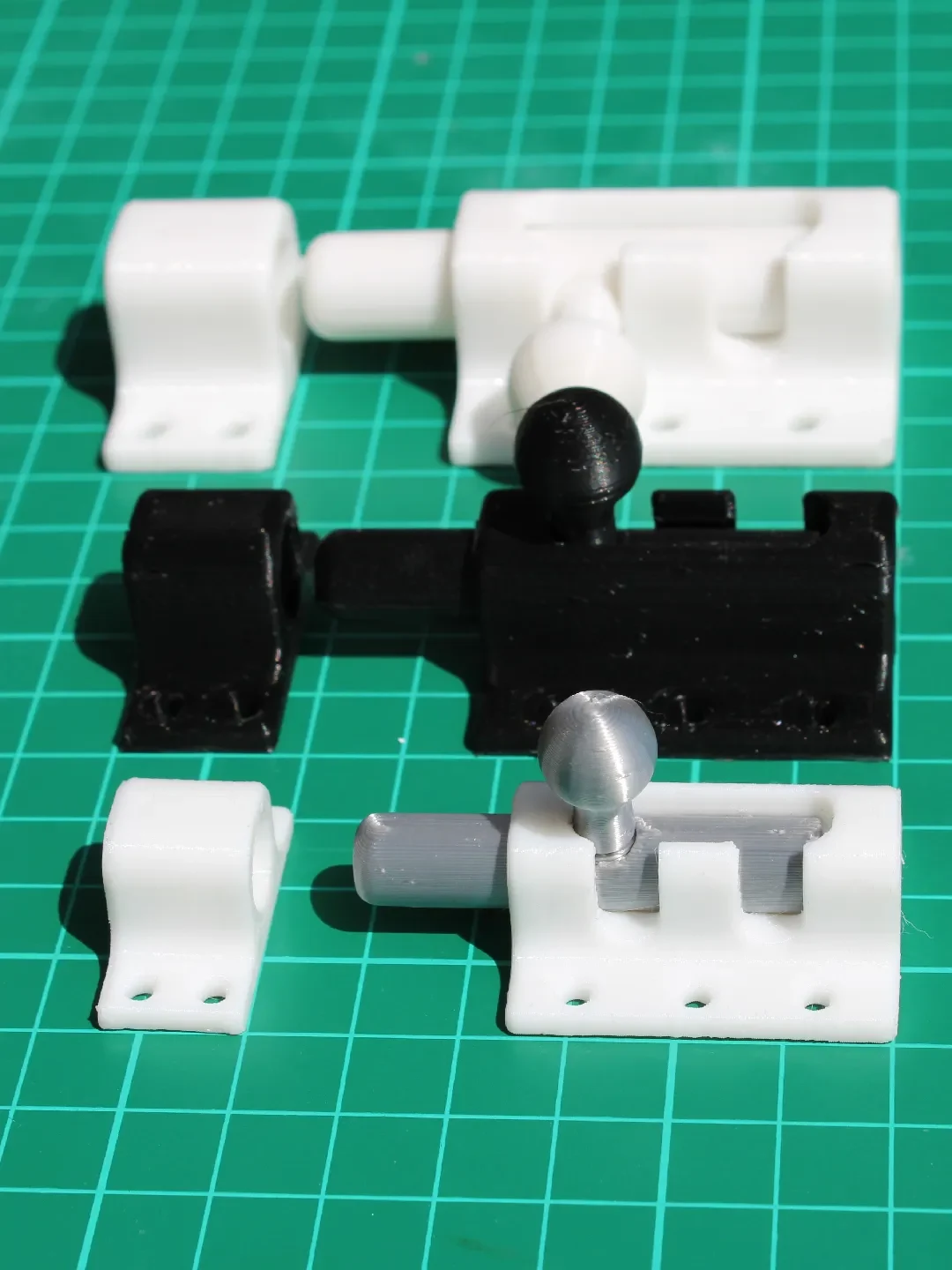

На сравнительном изображении показаны версии 5 (серебристый/белый), 6 (черный) и 7 см (белый).

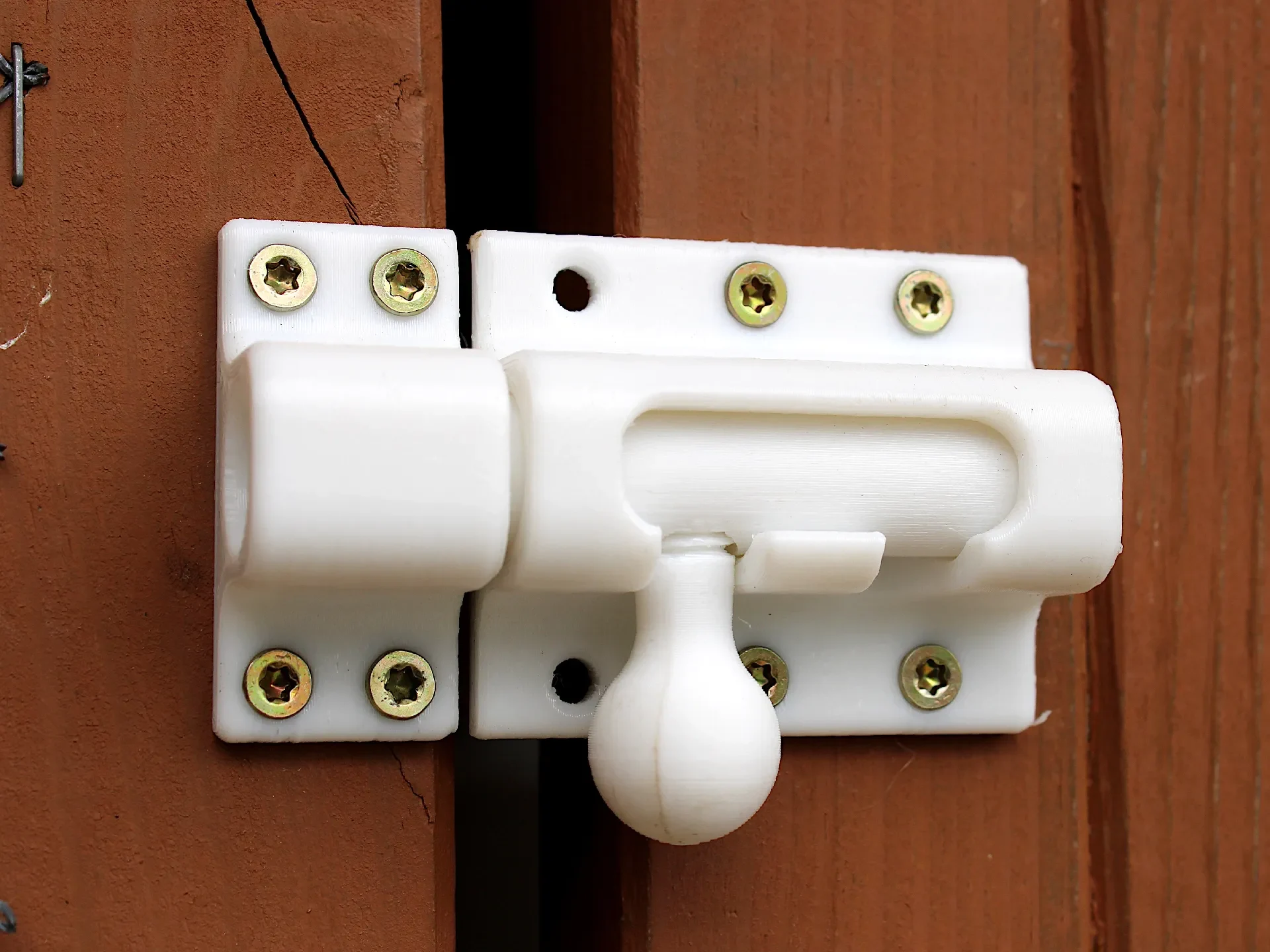

На последних фотографиях с замком вниз показана большая версия шириной 10 см (черная).

Распечатать совет:
Используйте прилагаемые файлы проекта 3mf для проверки ориентации всех деталей, правильных пропорций масштабирования и разумных опор.
Вам нужно будет очистить затвор ствола от опор с помощью инструмента для удаления заусенцев, наждачной бумаги или ножа.

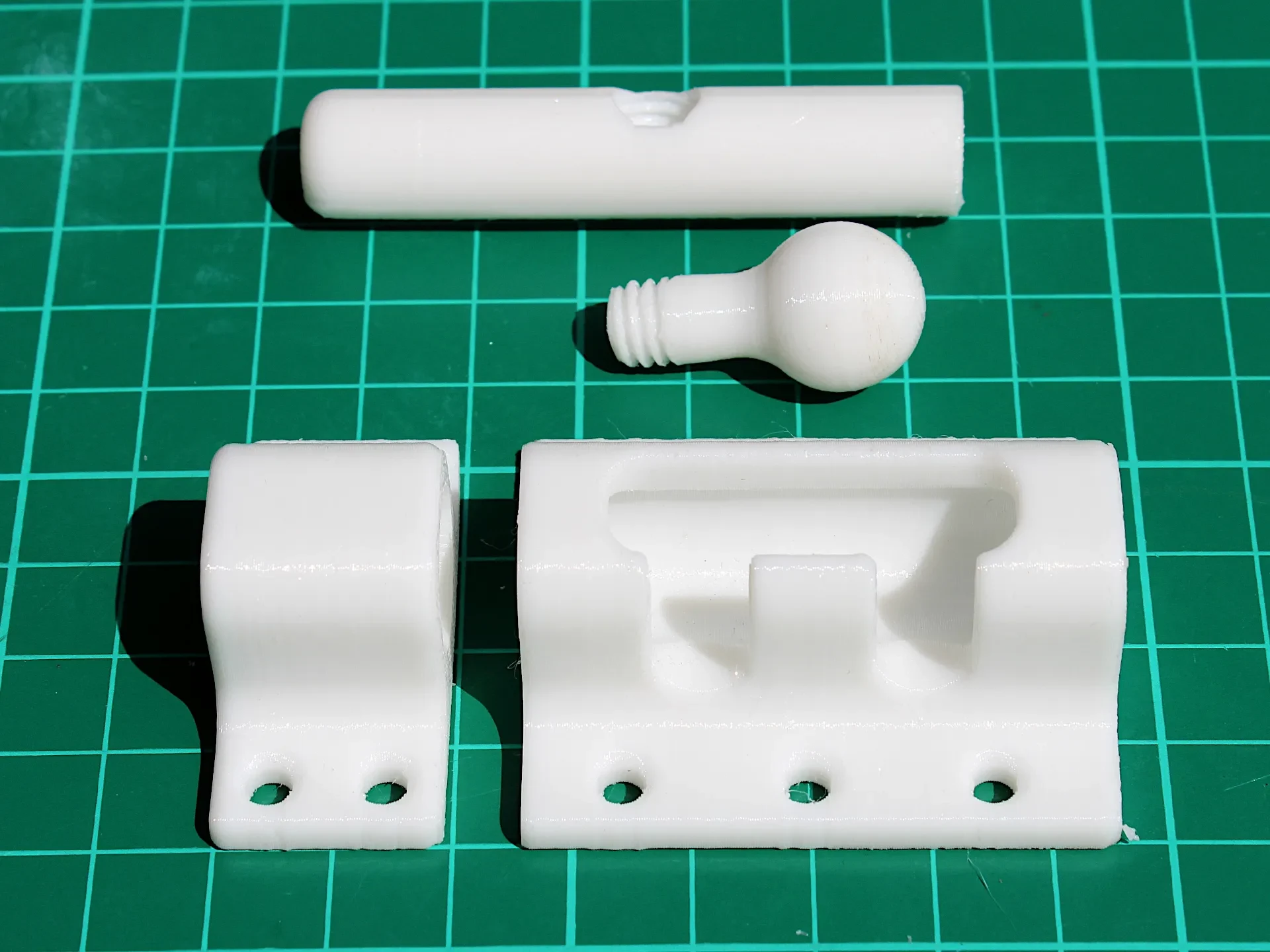

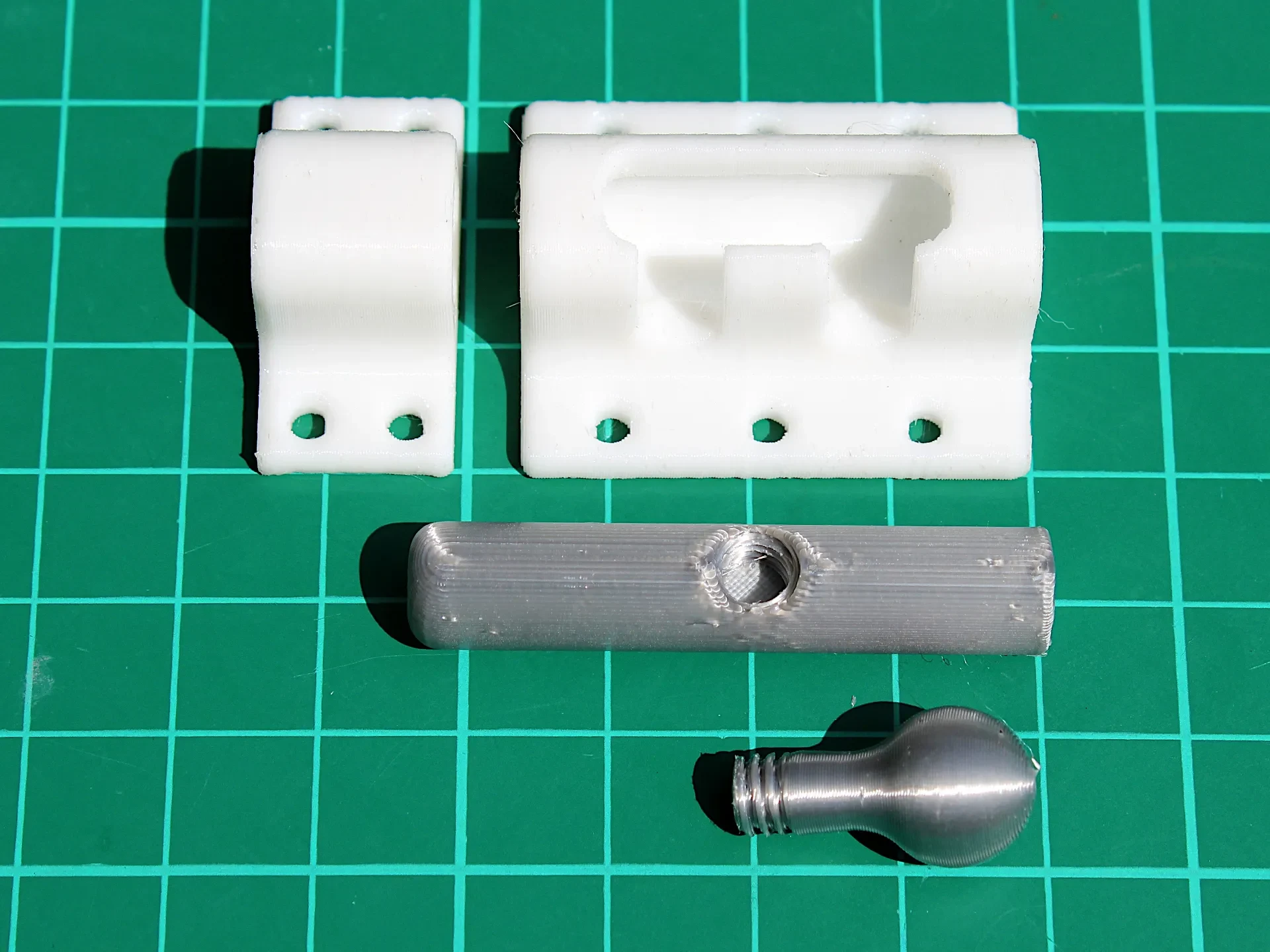

При выборе необработанных файлов stl распечатайте болт, лежащий ровно, а детали основания вертикально. Это очень помогает структурной целостности, распределяя силы вдоль линий слоев, а не по сложенным слоям.

Где находится маленькая пластина четырехвинтовой ствольной коробки?
В папке STL размещаются только фактически измененные файлы ремиксов. Для неизмененной ствольной коробки Small Plate, в которой фиксируется затвор, посетите исходную модель и загрузите ее оттуда, если она вам понадобится. Его имя — Gatelockboltplatesmall.stl.
Переработанная версия только с двумя винтами доступна в папке STL.

Масштабирование менее 50 мм (55,55%) может работать, но не проверено. Допуски винтов ручки могут стать слишком малыми. Попробуйте напечатать ручку еще меньше, например, 99-98% вашего масштаба.
Или лучше скачайте оригинальные затвор и рукоятку из модели Джерри Лиза и соответствующим образом масштабируйте их. Их гораздо легче распечатать в небольшом масштабе, но их нужно склеить.
Сборка
Для крепления оснований вам понадобится 10 винтов, используя все отверстия для винтов.
Для версии 5 и 6 см я использовал саморезы 2,5 на 12 мм. Версии диаметром от 7 до 9 см могут вмещать шурупы шириной 3-3,5 мм. Для версии 10 см я смог использовать винты толщиной 4 мм.
При установке винтов удерживайте детали в зафиксированном положении, чтобы обеспечить правильную посадку.

Если вы хотите поддержать меня, пожалуйста, проверьте мои другие модели!

В основном я занимаюсь очень нишевыми проектами. Поэтому, понятно, лишь немногие из моих моделей становятся популярными.
Но велика вероятность, что вы сможете найти вдохновение в моих специализированных работах.
https://www.printables.com/@moWerk/models

Спасибо и удачной печати!
