;tldr — Быстрый старт:
Выберите модель (! Используйте Prusa Slicer 2.6.0 или новее!) — «Прямой привод» для MK4 или «Боуден» для Mini+. Кроме того, вы можете выбрать высоту слоя для проверки.
Просто загрузите файл в Prusa Slicer и нарежьте модель.

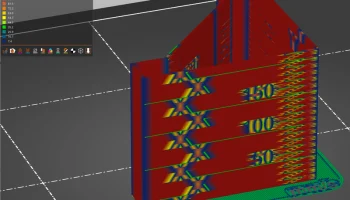

Убедитесь, что нужный код M572 или M900 действительно присутствует в средстве просмотра G-кода между изменениями слоев, выполнив следующие три шага: Не видите пользовательскую команду? Перейдите в «Режим отладки» в конце этой статьи.
Запустите печать, а затем перейдите к разделу «Интерпретация результатов» ниже.

Введение:

Эта модель воссоздает калибровку линейного продвижения (M900) из Orca Slicer, но с использованием Prusa Slicer и пользовательского макроса G-кода для калибровки значения опережения давления M572.

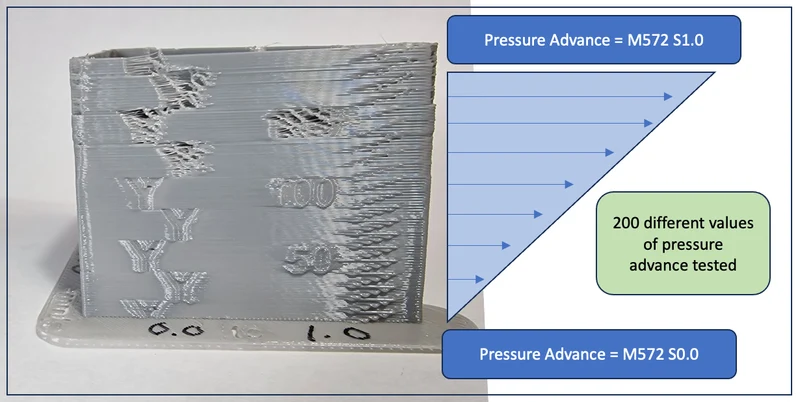

Значение линейного опережения/давления будет увеличиваться после каждого слоя, начиная с нуля и заканчивая 1,0. Таким образом, проверяется каждая возможная комбинация.

Эта модель напечатана с использованием двух периметров, нулевого верхнего и нижнего слоев и нулевого процента заполнения.

Требования:

Prusa Slicer 2.6.0 или новее (поддержка языка макросов)

https://github.com/prusa3d/PrusaSlicer/wiki/PrusaSlicer-Macro-Language

На момент написания G-код клиента не работает на слайсерах Bambu или Orca.

Нужно ли мне калибровать давление или линейное продвижение?

Это зависит от прошивки вашего принтера. Новейшая прошивка Prusa Input Shaper 5.0.0-alpha1 (май 2023 г.), Prusa перешла на использование Pressure Advance (M572) для своих машин Mini+ и MK4.

https://forum.prusa3d.com/forum/input-shaping/firmware-5-0-0-alpha1/

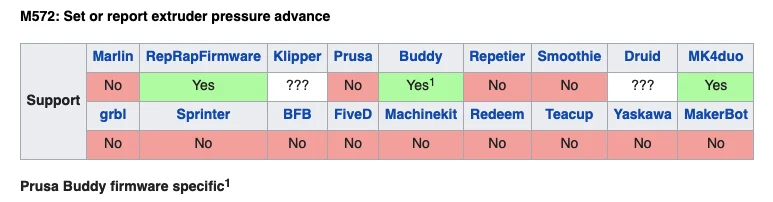

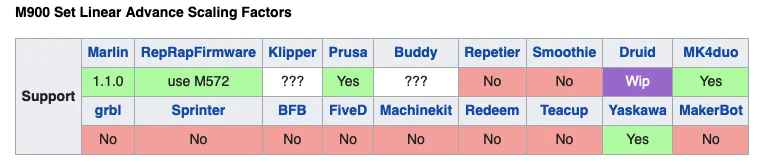

Для всех остальных прошивок посмотрите список RepRap:

Источник: https://reprap.org/wiki/G-код.

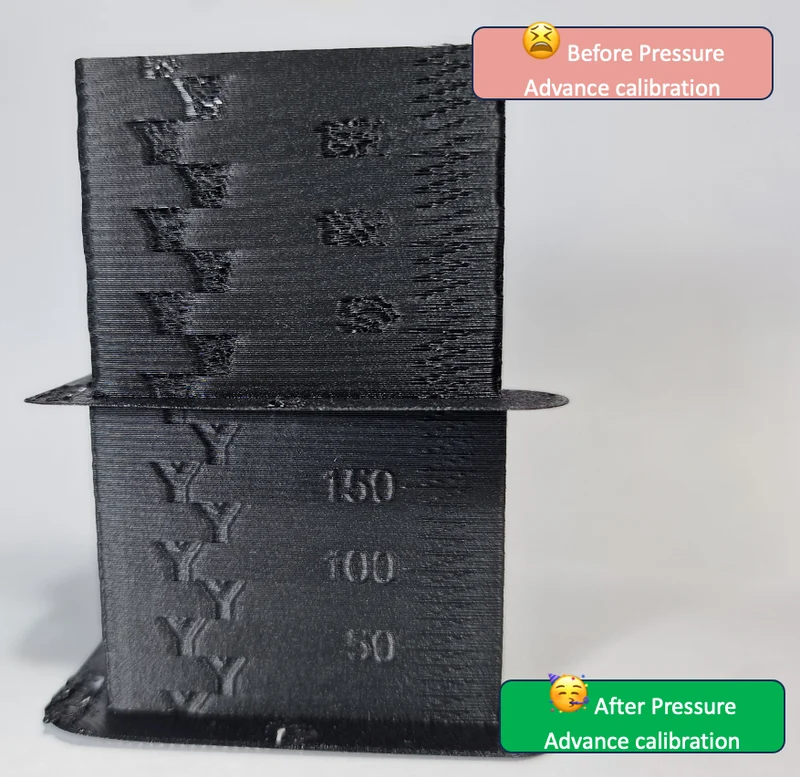

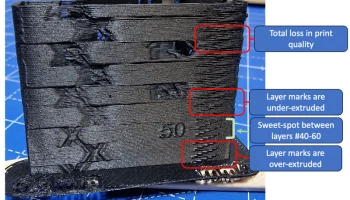

Интерпретация результатов:

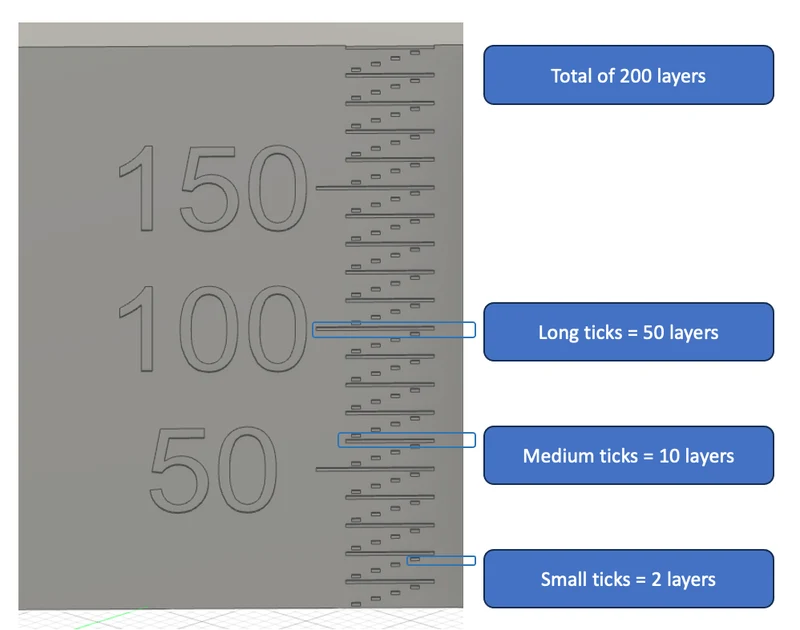

Линии слоев являются частью модели, поэтому вам больше не понадобится штангенциркуль, чтобы измерить положение этой идеальной линии.

Есть несколько артефактов, которые вам нужно оценить: неровности слоя и швы.

Тики слоя:

Клещи слоя выступают за пределы модели на 0,2 мм, поэтому они должны быть едва заметны.

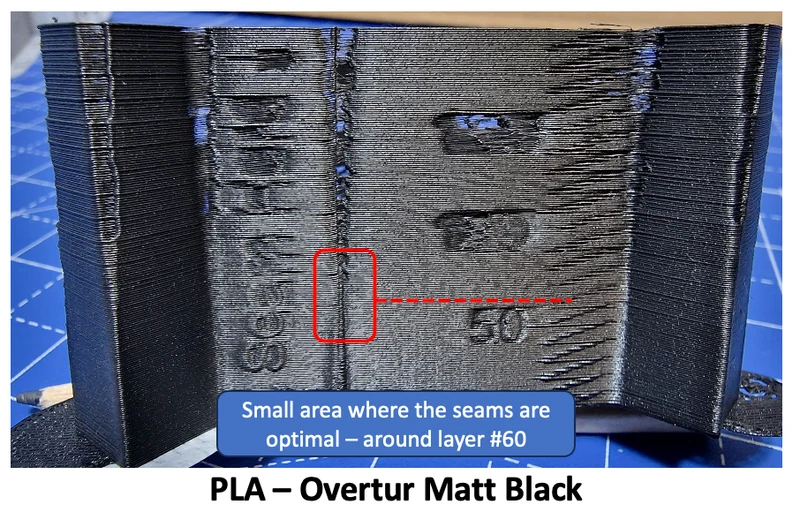

Швы:

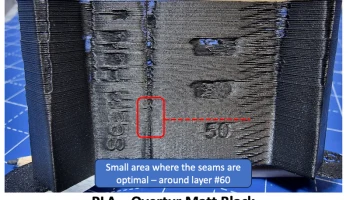

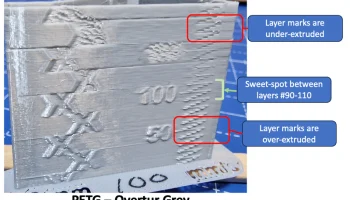

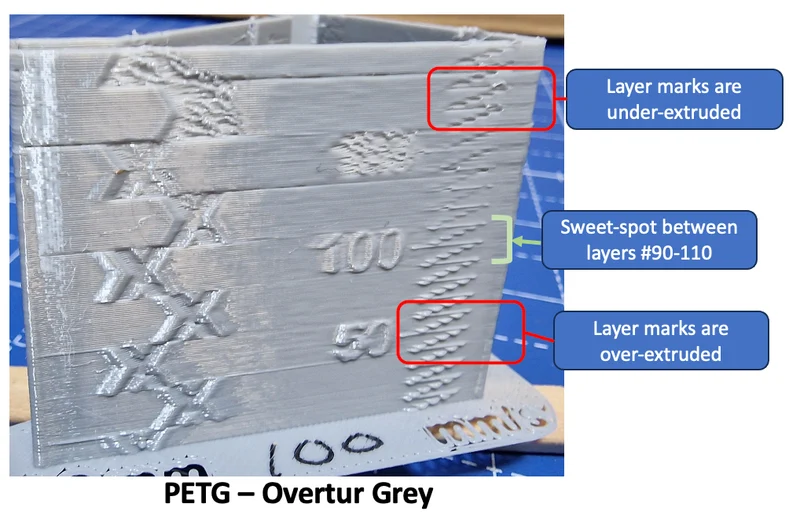

Вы заметите, что слишком маленькое значение приведет к чрезмерному выдавливанию швов, а слишком большое значение приведет к недостаточному выдавливанию. Здесь задача состоит в том, чтобы выбрать лучший шов, даже если он не идеален.

Почему у меня такие плохие швы?

Обычно давление/линейное продвижение задается один раз при первом запуске печати. В этой модели он устанавливается между каждым слоем.

Насколько я вижу, каждый раз, когда значение изменяется, принтер делает небольшую паузу, чтобы сохранить значение. В результате швы получаются хуже, чем ожидалось. Данная модель у нас чисто субъективная оценка — ищите лучший шов.

Расчет нового значения давления/линейного опережения:
Модель Боудена:

Модель меняется от значения от 0,0 до 1,0. Учитывая 200 слоев, это дает размер шага слоя 0,005.

Допустим, ваш лучший слой — слой № 61 → 61 x 0,005 = 0,305.

Модель с прямым приводом

Модель изменяется от значения от 0,0 до 0,3. Учитывая 200 слоев, это дает размер шага слоя 0,0015.

Допустим, ваш лучший слой — это слой № 61 → 61 x 0,0015 = 0,0915.

Изменение пользовательского G-кода:

Допустим, вы хотите оптимизировать это еще больше и провести меньшую развертку между 0,5 и 0,8, чтобы точно настроить значения. Есть только две переменные, которые вам нужно изменить:

Настройки → Принтеры → Пользовательский G-код → Перед сменой слоя:

{локальный SJB_калибровка_start_value = 0,5}
{локальный SJB_калибровка_end_value = 0,8}

SJB_калибровка_start_value = значение, с которого начинается развертка (уровень 2)

SJB_калибровка_end_value = значение, на котором заканчивается развертка (слой 200)

Хотите протестировать печать на определенн��й скорости?

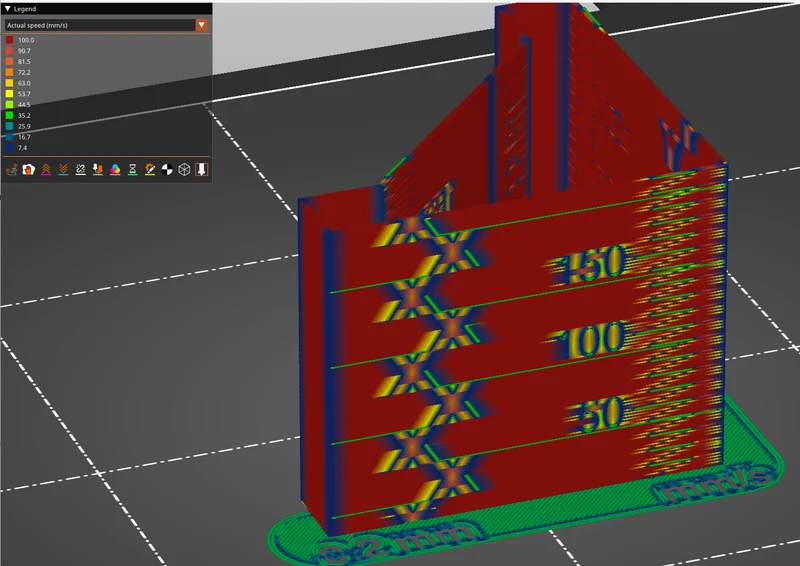

Обычно периметры печатаются довольно медленно. В новейших версиях PrusaSlicer вы можете увидеть реальную скорость печати:

Для достижения более высокой скорости вам необходимо настроить следующие параметры:

Настройки → Настройки печати → Скорость печати → Перимиты, Маленькие периметры и Внешние периметры.

→ Установите эти три значе��ия для скорости, которую вы хотите проверить (например, 100 мм/с).

Следующие настройки могут помешать вам получить доступ
