Окончательный тест скорости вентилятора для слайсера Orca...

Оригинал:

Обновления:
23.02.2021 — НОВАЯ МОДЕЛЬ v2! Увеличивает длину свеса, делает конусы более заостренными, добавляет поддержку микроцилиндру слева, чтобы он не раскачивался и не вызывал ложных испытаний, а также добавляет несколько новых окон и отверстий. Также добавлен файл .STEP.
22.02.2021 — Изменено описание, чтобы добавить больше деталей.

Что это делает:
Проверяет скорость вашего вентилятора от 0% до 100% с шагом 1%.

Почему вы этого хотите:
Различные материалы и даже разные марки одних и тех же материалов лучше печатают при определенных скоростях вентилятора, включая мелкие детали, характеристики перекрытия, качество поверхности и т. д.

Требования:

Последний слайсер Orca

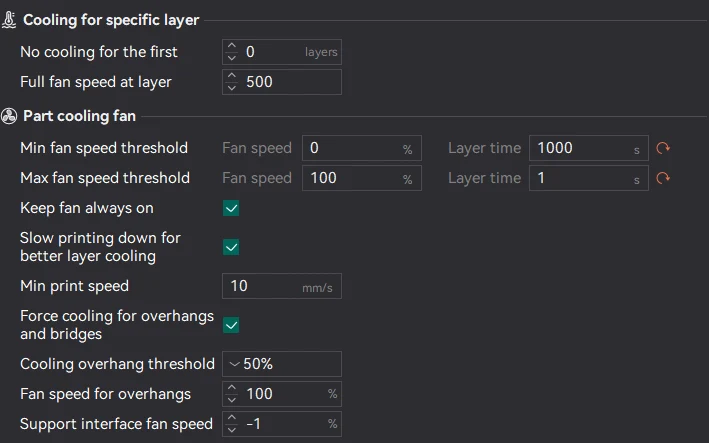

Используйте вентилятор/охлаждение в настройках нити, как показано на скриншотах.

Используйте объект высотой 100 мм (например, тот, который вы можете скачать здесь).

Используйте высоту слоя 0,20 мм.

Настоятельно рекомендуется сначала откалибровать температуру нити накала с помощью температурной башни.

Как это использовать:
Вы можете использовать прилагаемый gcode и распечатать его напрямую, если хотите печатать с разрешением 215c с помощью PLA. Если вам нужна другая температура, нарежьте модель самостоятельно, используя настройки вентилятора/охлаждения, указанные на фотографии.

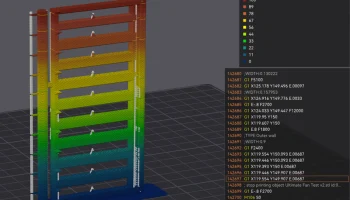

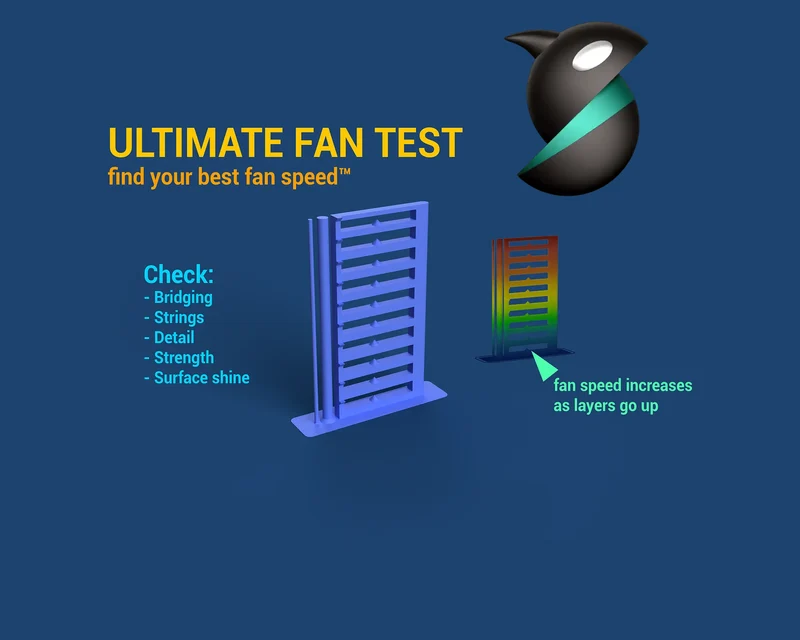

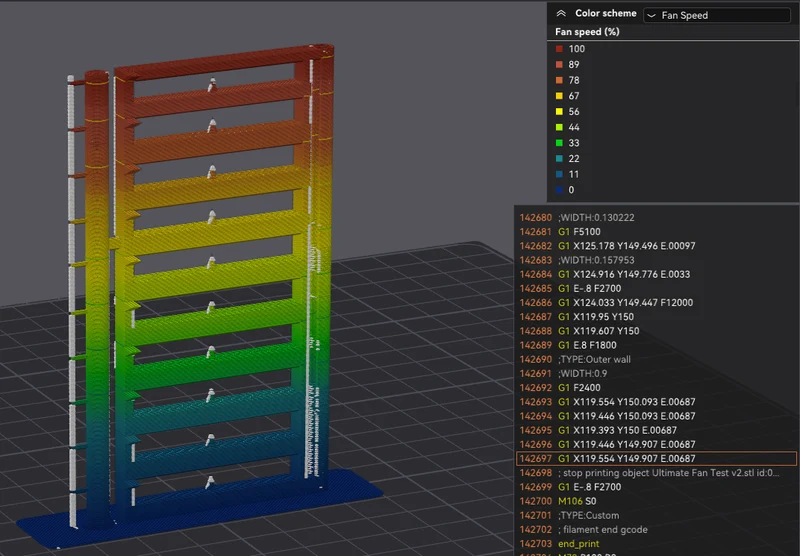

Каждый выступающий выступ — это дополнительные 10% скорости вращения вентилятора, начиная снизу вверх.

Что искать:
Вы можете посмотреть на качество перемычек над «окнами» в отпечатке, качество выступающих свесов, качество мелких деталей, завязок, качество поверхности.

Что вы хотите:
Вам нужно выбрать скорость вентилятора, которая обеспечивает хорошие возможности перекрытия, хорошую детализацию, хорошее качество поверхности и минимальное количество натяжений. Иногда вы можете использовать слишком высокую скорость вращения вентилятора, что приводит к увеличению натяжения и ухудшению адгезии слоя/прочности детали. Так что начните снизу и выберите, что выглядит лучше, и, возможно, на всякий случай добавьте еще 5% скорости вращения вентилятора.

Некоторые материалы, такие как PETG, также имеют тенденцию становиться более блестящими/глянцевыми при печати при более высоких температурах или при пониженной скорости вращения вентилятора. Вы можете создать отдельные профили в Orca Slicer для блестящих отпечатков.

МОЯ ОТПЕЧАТКА ДЕКАРИРУЕТСЯ ИЛИ ЗАХВАТЫВАЕТСЯ В НИЖНИХ ОБЛАСТИ, И Я НЕ МОГУ ЗАВЕРШИТЬ БАШНЮ!
Ну, внизу вначале практически нет вентилятора, но вы все равно сможете без проблем распечатать его, если ваша температура не слишком высока и температура окружающей среды в вашей комнате не слишком высока. Если при выполнении этого теста возникают ошибки печати, значит, вы печатаете слишком жарко или вам необходимо переместить принтер в более прохладное помещение.

Рекомендация фаната:
Я рекомендую заменить штатный вентилятор печати на Prusa MK3S(+) на вентилятор LDO 5015. Он громче, но вращается на 500 об/мин быстрее и выдувает намного больше воздуха. С этим вентилятором я могу работать с большинством PLA на скорости от 50 до 70, тогда как, как и со стандартным вентилятором Prusa, я никогда не мог опустить скорость ниже 90%.

Пожалуйста, перемешайте это:
3D-моделирование — не моя сильная сторона. Я призываю всех, кто лучше разбирается в механике, воспользоваться моей концепцией и создать лучший объект для проверки скорости вращения вентилятора.
