Ultimate Hole-Test (M3 - M6)/шаблон для расчета размера о...

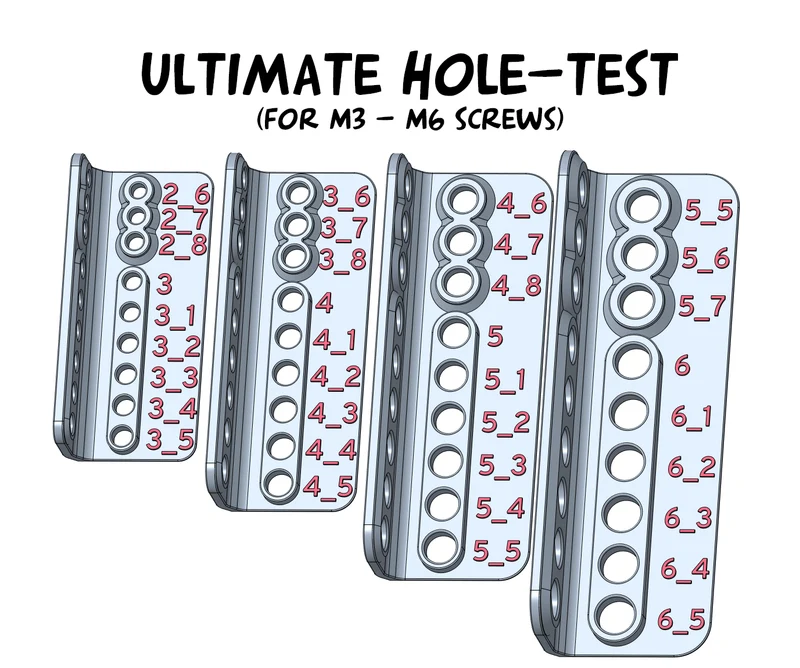

Это образец Ultimate Hole-Test.
(для винтов M3, M4, M5 и M6)
Теперь вы можете распечатать эти тестовые файлы, опробовать свои винты (резьба + свободная вставка) и записать размеры, которые лучше всего подходят для вашего принтера/сопел/нити/настроек, чтобы использовать значения в качестве входных данных для ваших следующих проектов и экономить время на слишком маленьких отверстиях и время на доработку или перепечатку с другими размерами.
Hole-Test содержит горизонтальные отверстия (на плоской печатной поверхности) и вертикальные отверстия на боковой стенке.

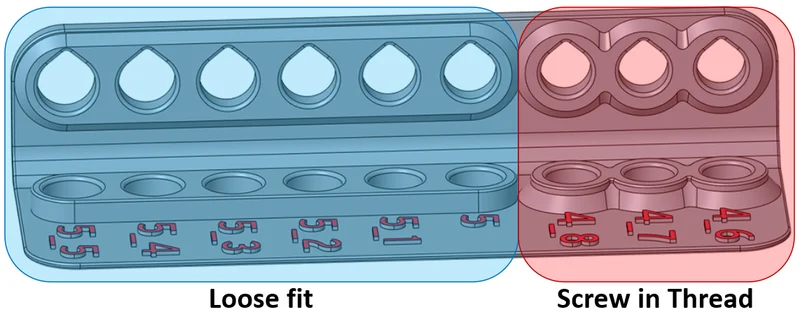

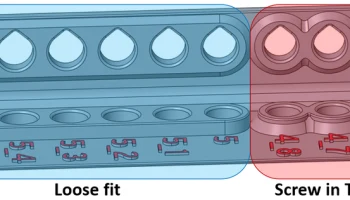

В каждом тесте на отверстия были шаблоны для размеров ввинчивания (3 горизонтальных + 3 вертикальных), а остальные — в виде теста на свободное прилегание.
Подсказка: попробуйте сопоставить горизонтальные и вертикальные размеры с одним числом, которое вам подходит, и запишите их, чтобы вы могли увидеть их в следующий раз, когда будете что-то проектировать.

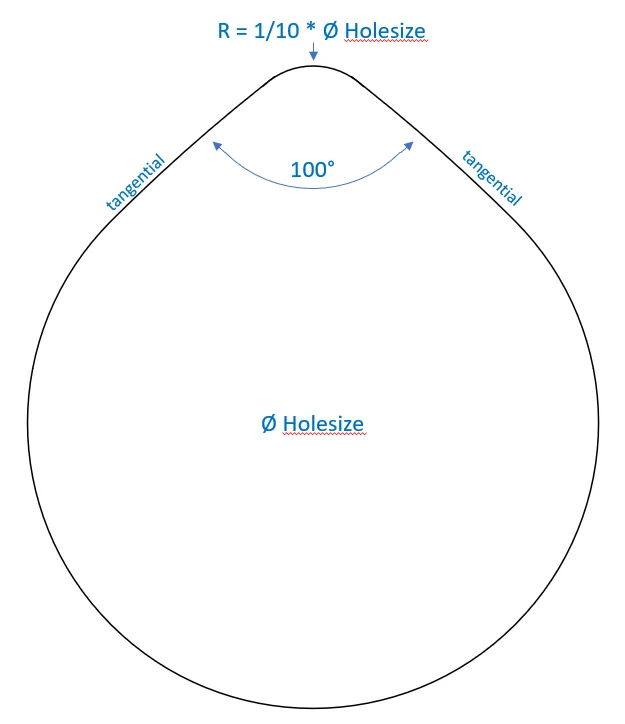

��ы также можете найти эскиз моего дизайна с вертикальными отверстиями, который мне больше всего подходит (есть несколько разных стилей, которые могут подойти).
Посмотрите фотографии, и если вам нравится мой дизайн, оставьте отзыв и нажмите кнопку «Нравится» :)
