Правила калибровки и проектирования принтера...
В этот список входят стандартный калибровочный куб и цилиндр для использования цифровых штангенциркулей для определения различий в размерах ваших принтеров.

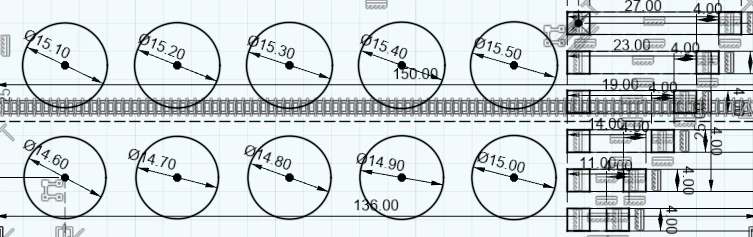

Также включена модель правил проектирования, помогающая определить ограничения принтера и желаемые допуски. Эскиз диаметров центрального отверстия включен в список. Колышек, напечатанный сбоку, имеет диаметр 15 мм. Используйте эти два отверстия, чтобы ��равнить, какое отверстие обеспечивает идеальный допуск для вашей конструкции (свободное прилегание, оси, плотное прилегание и т. д.).
На одной из сторон средства проверки правил проектирования определяет ширину линии, которую может обрабатывать ваш принтер (и да, сопло диаметром 0,4 мм может создавать линию толщиной 0,2 мм). Ширина линии варьируется от 2 мм и уменьшается на 0,1 мм вплоть до ширины линии 0,1 мм.
Другая сторона определяет, насколько близко вы можете соединить две структуры, не соединяя их. Зазоры варьируются от 2 мм и уменьшаются с шагом 0,1 мм до ширины зазора 0,1 мм.
Для этого было бы полезно иметь цифровые штангенциркули. Эта модель была разработана с использованием серии видеороликов Пола Маквортера, но я внес некоторые серьезные изменения, чтобы сократить время печати и уменьшить количество отходов. Видео по использованию этих моделей приведено ниже.
https://www.youtube.com/watch?v=jItmqubttTI
