Простая фильтрация HEPA для 4-дюймового шланга и бюджетна...

Последнее обновление: создано 20250607.

.............................................................

Это очень простая система, подходящая для ЛЮБОГО 4-дюймового шланга, требующая минимальных усилий для ее работы.

Я разработал его так, чтобы использовать мой левый HEPA-фильтр, и идея пришла из «Корсика-Розенталя», который часто используется в деревообработке.

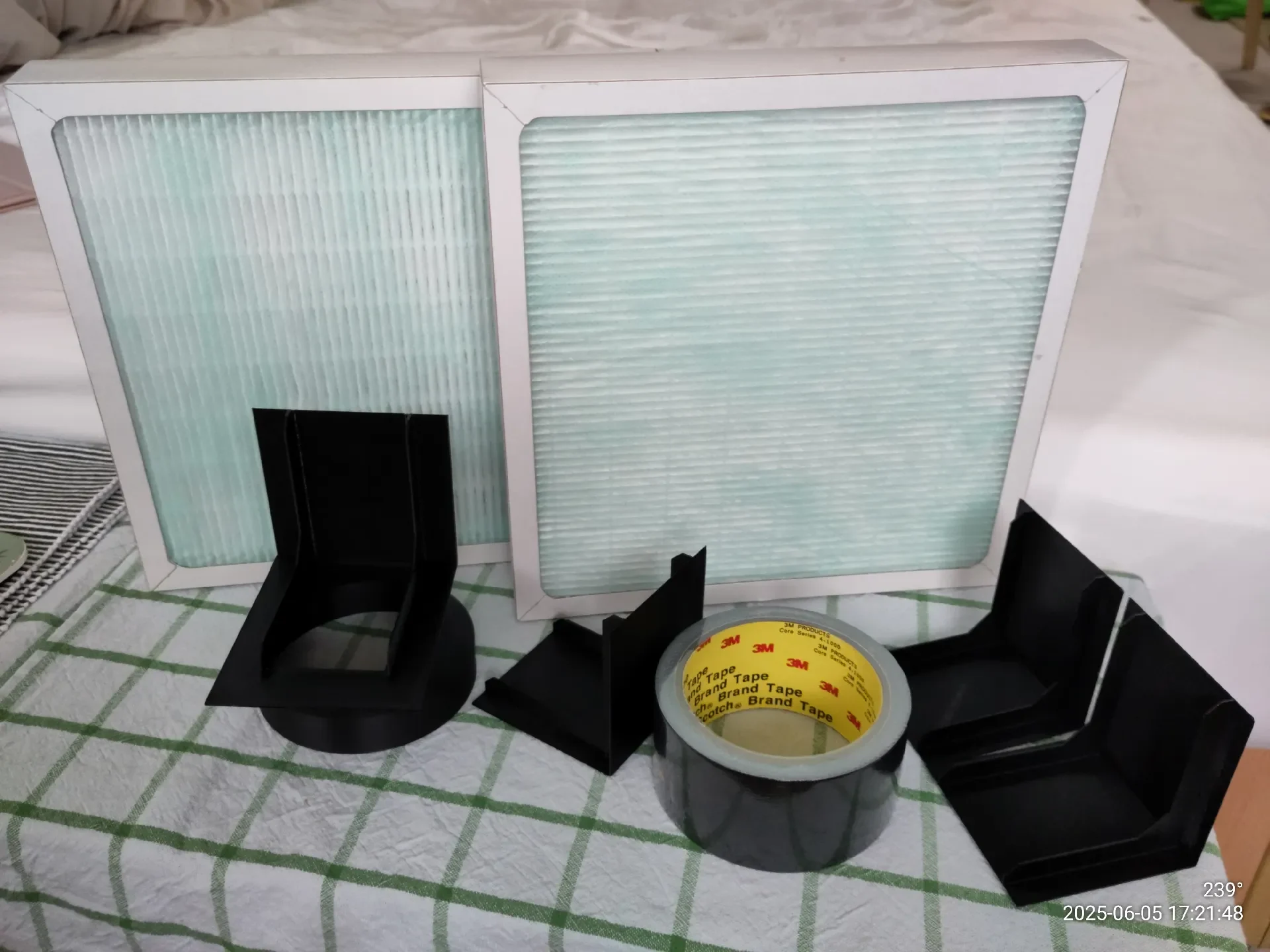

Требования:

Прямоугольный HEPA-филь��р x2 (независимо от размеров)
Клейкая лента x1

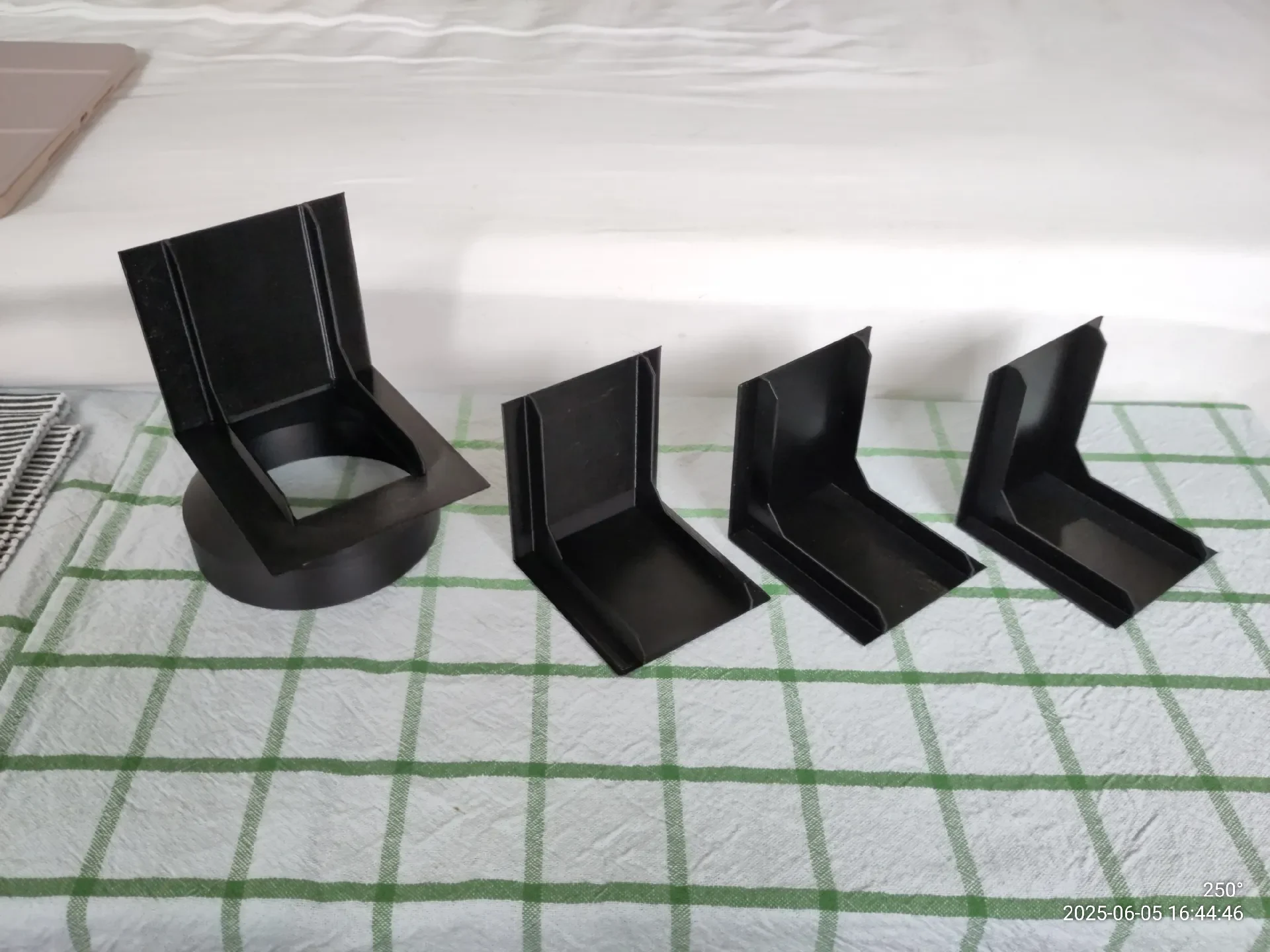

Печатная часть A x3
Печатная часть B x1

Печатное руководство по деталям:
Лучше всего использовать корпус 3-4 и >4 сверху и снизу, поддержка не требуется.
Работаем с любым материалом, чем дешевле, тем лучше,
не забудьте использовать материал, устойчивый к более высоким температурам, если вы имеете дело с воздухом с высокой температурой.

Руководство по сборке:

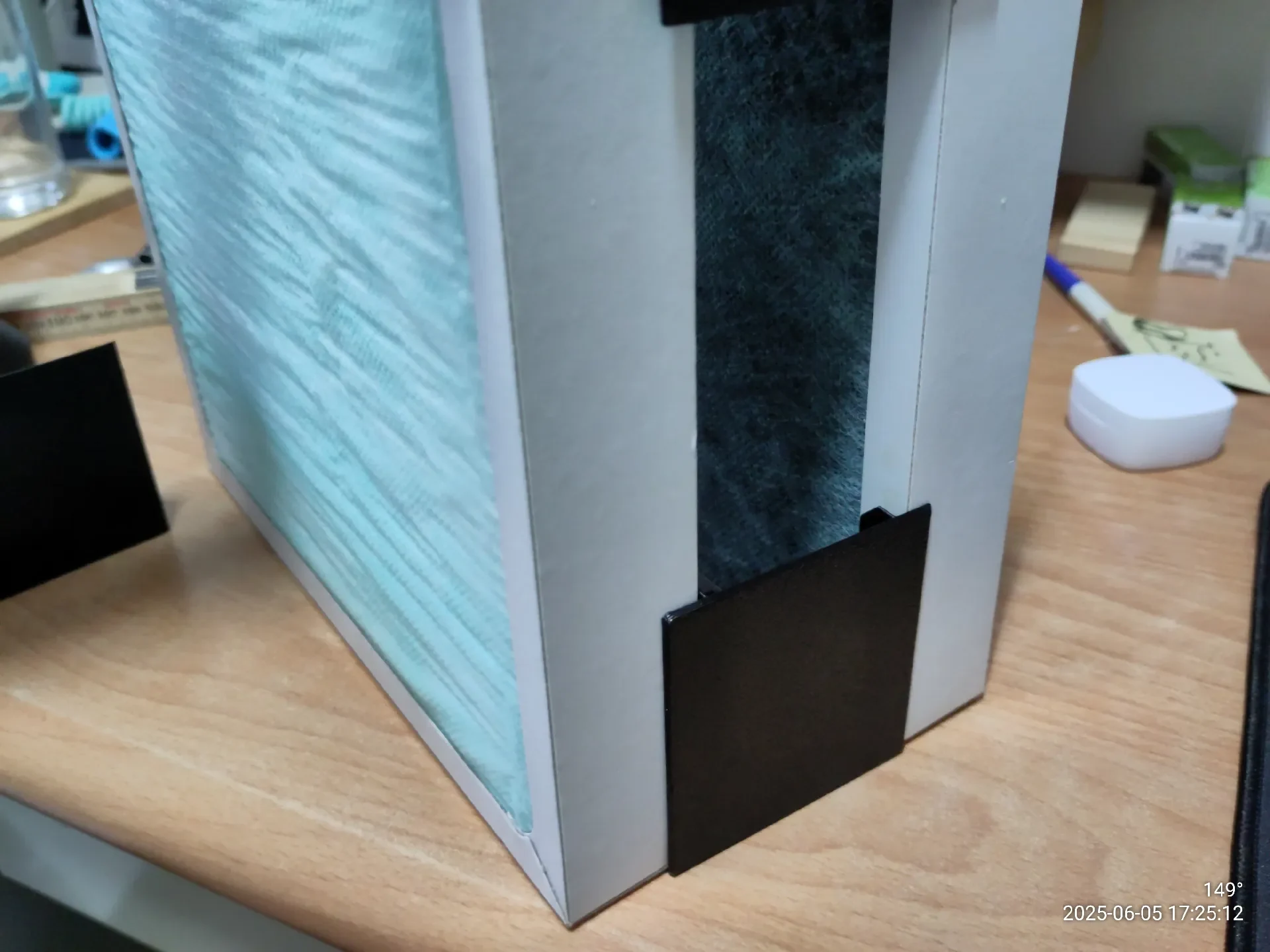

Это слишком просто для тех, кто работает с 3D-принтером, единственное, что вам нужно сделать, это постараться изо всех сил заклеить каждый зазор клейкой лентой. Возможно, вы захотите добавить некоторый «слой», чтобы избежать обнажения липкой стороны клейкой ленты внутри воздушного фильтра, поскольку липкая сторона клейкой ленты может выделять летучие органические соединения, а летучие органические соединения не могут быть отфильтрованы фильтром HEPA (который является фильтром частиц, с летучими органическими веществами можно справиться только с помощью фильтра с активированным углем).

.............................................................

Примечания:

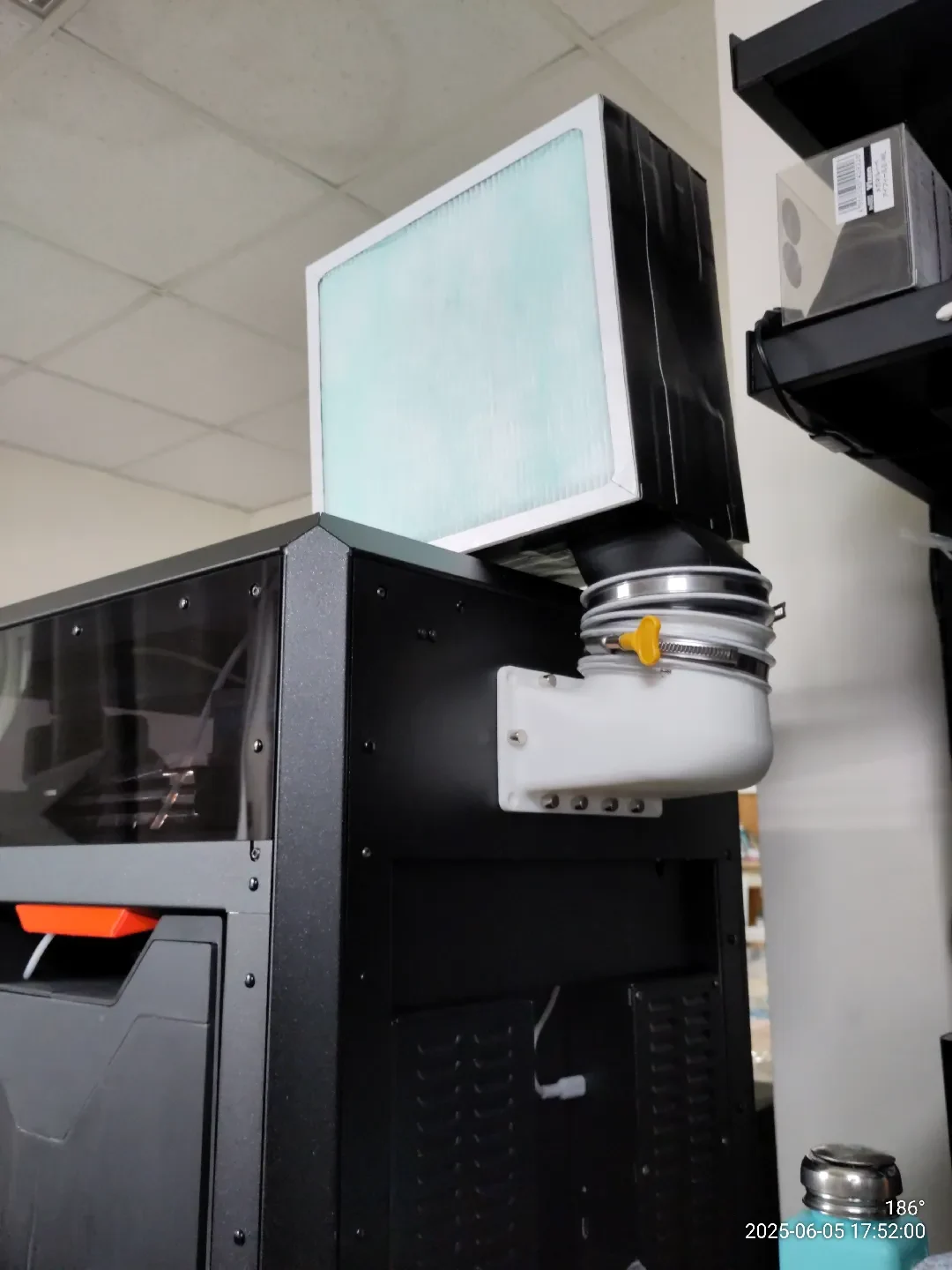

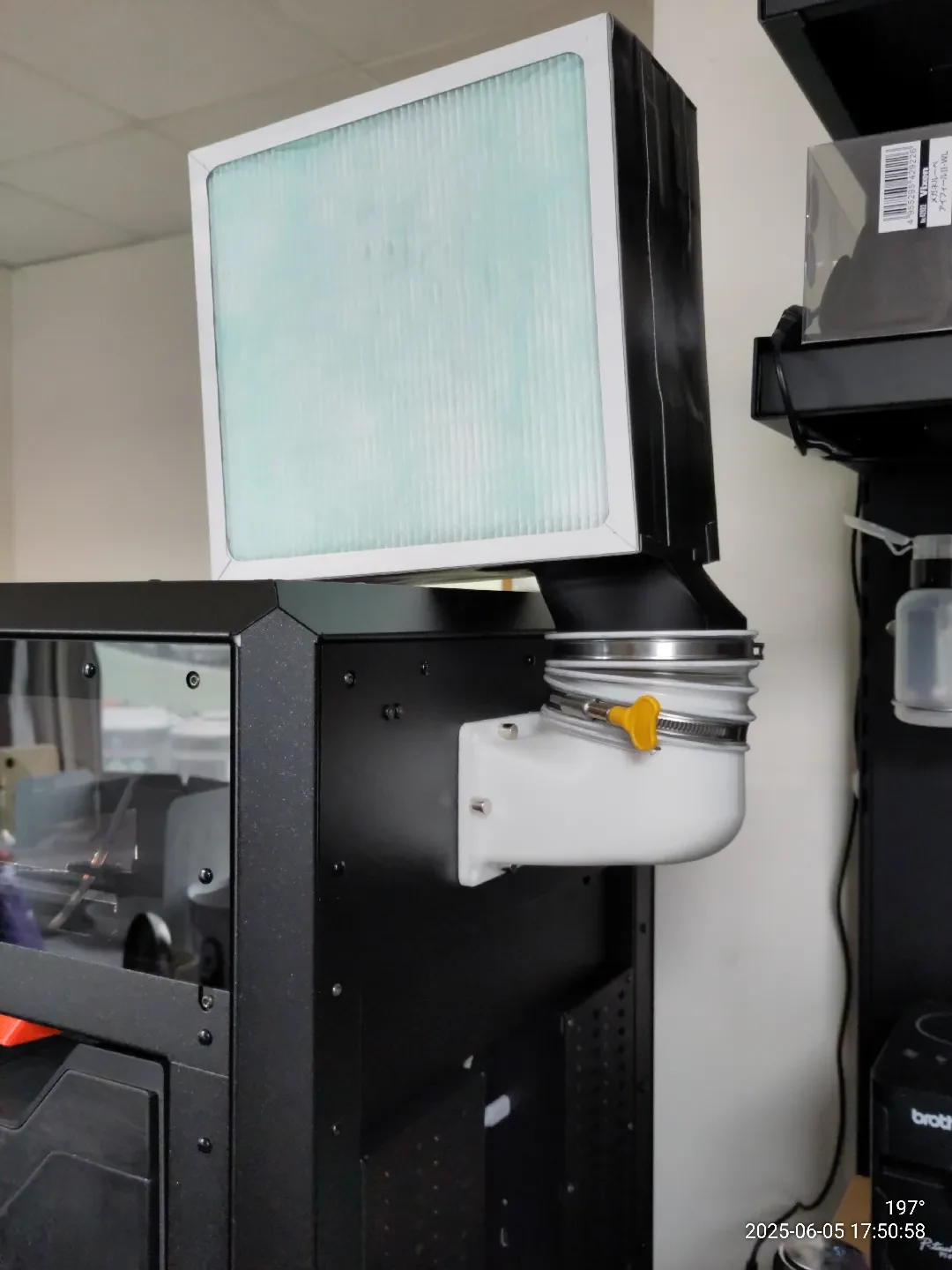

Крепление шланга под углом 90 градусов на фотографиях — № 1233888.
