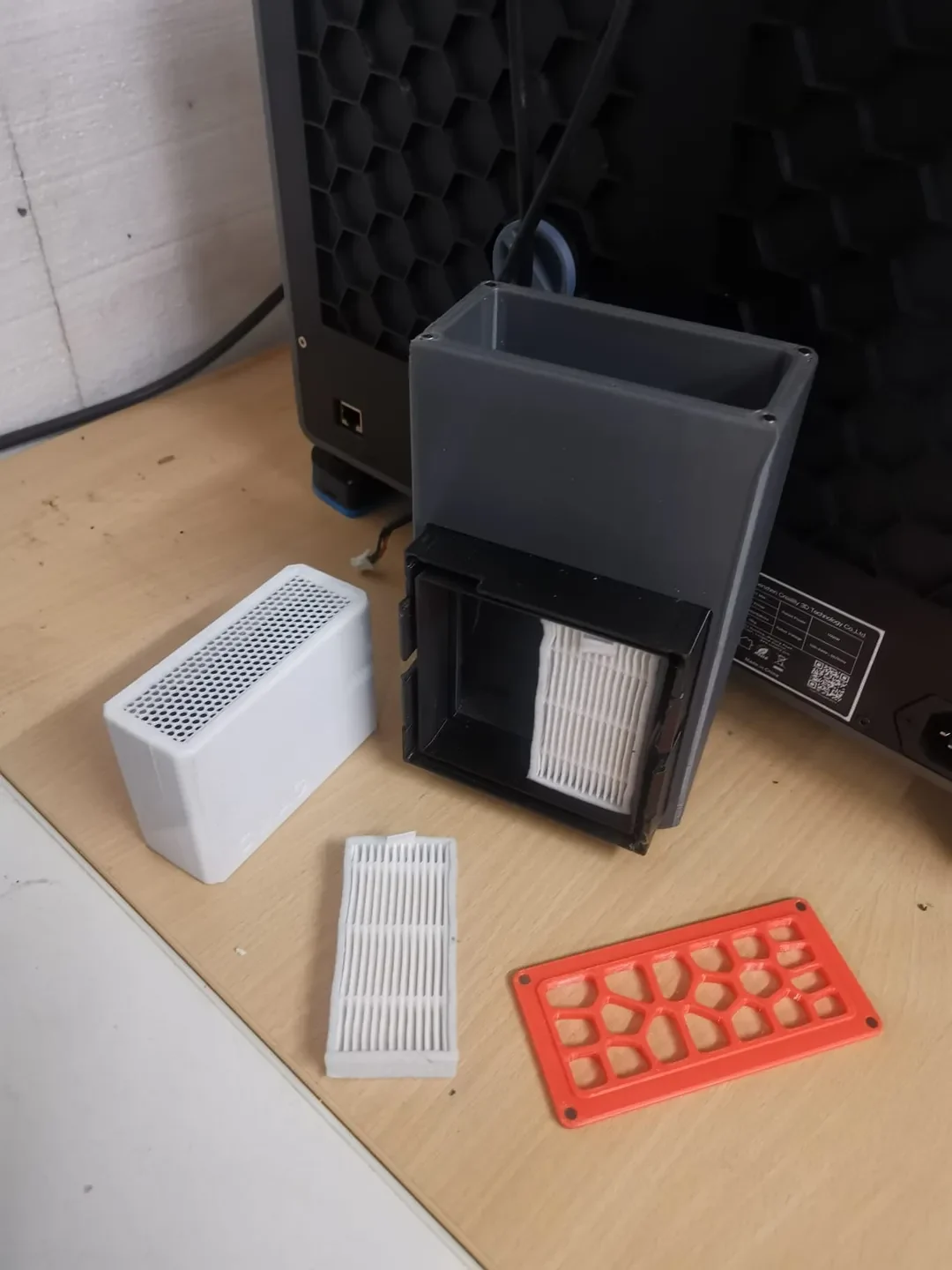

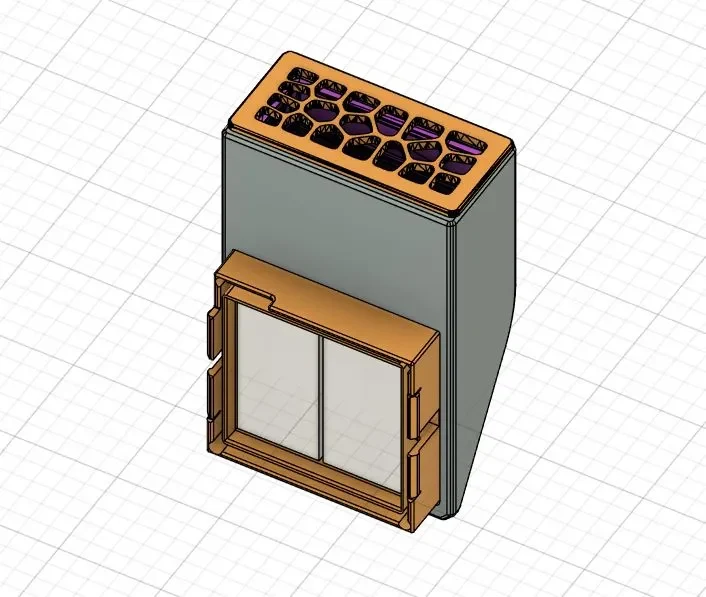

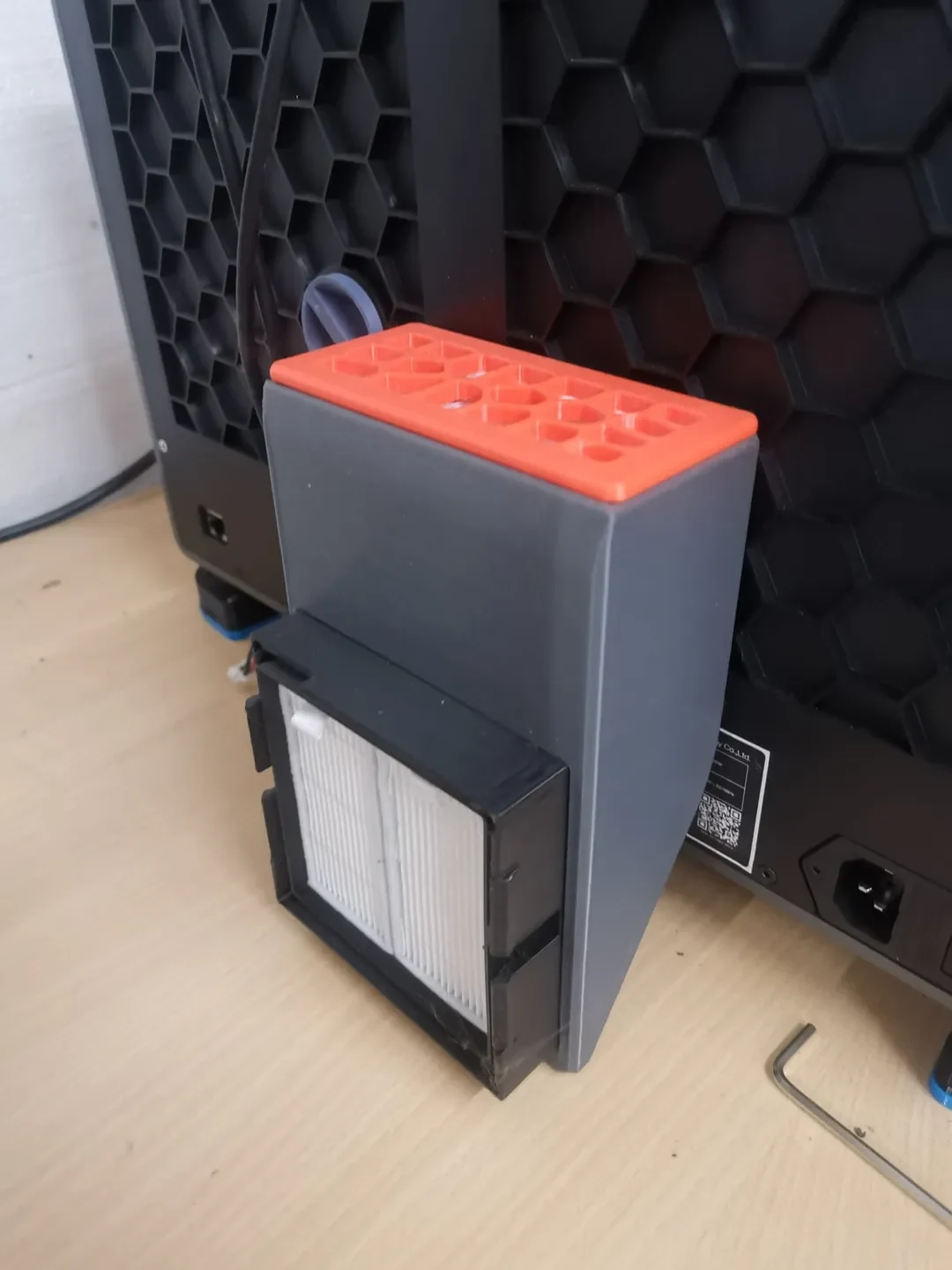

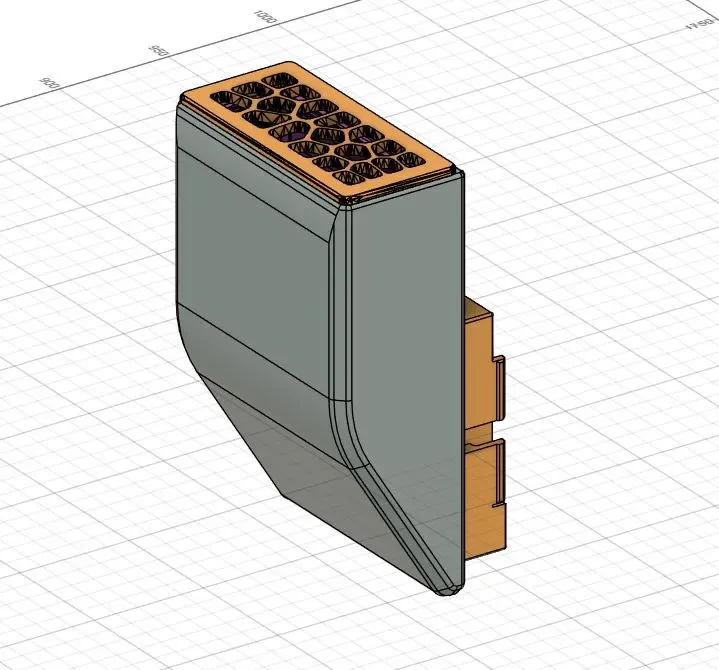

Это корпус внешнего угольного/HEPA-фильтра для вытяжного вентилятора Creality K1 MAX, основанный на идее BentoBox. В качестве угольных гранул используется оригинальный BentoBox CMAG. Он хорошо сидит на месте и для его обслуживания не требуется никаких инструментов.

Спецификация:

4x М3x12

4x тепловые вставки в стиле M3 Voron

8x 4x2 магнита

2x HEPA-фильтра (стиль Bento-Box = фильтр «робот-пылесос iLife V5»)

Углеродные пеллеты

Части, которые я использовал:

НЕРА-фильтр:
https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82 %AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277 111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_all Items_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu

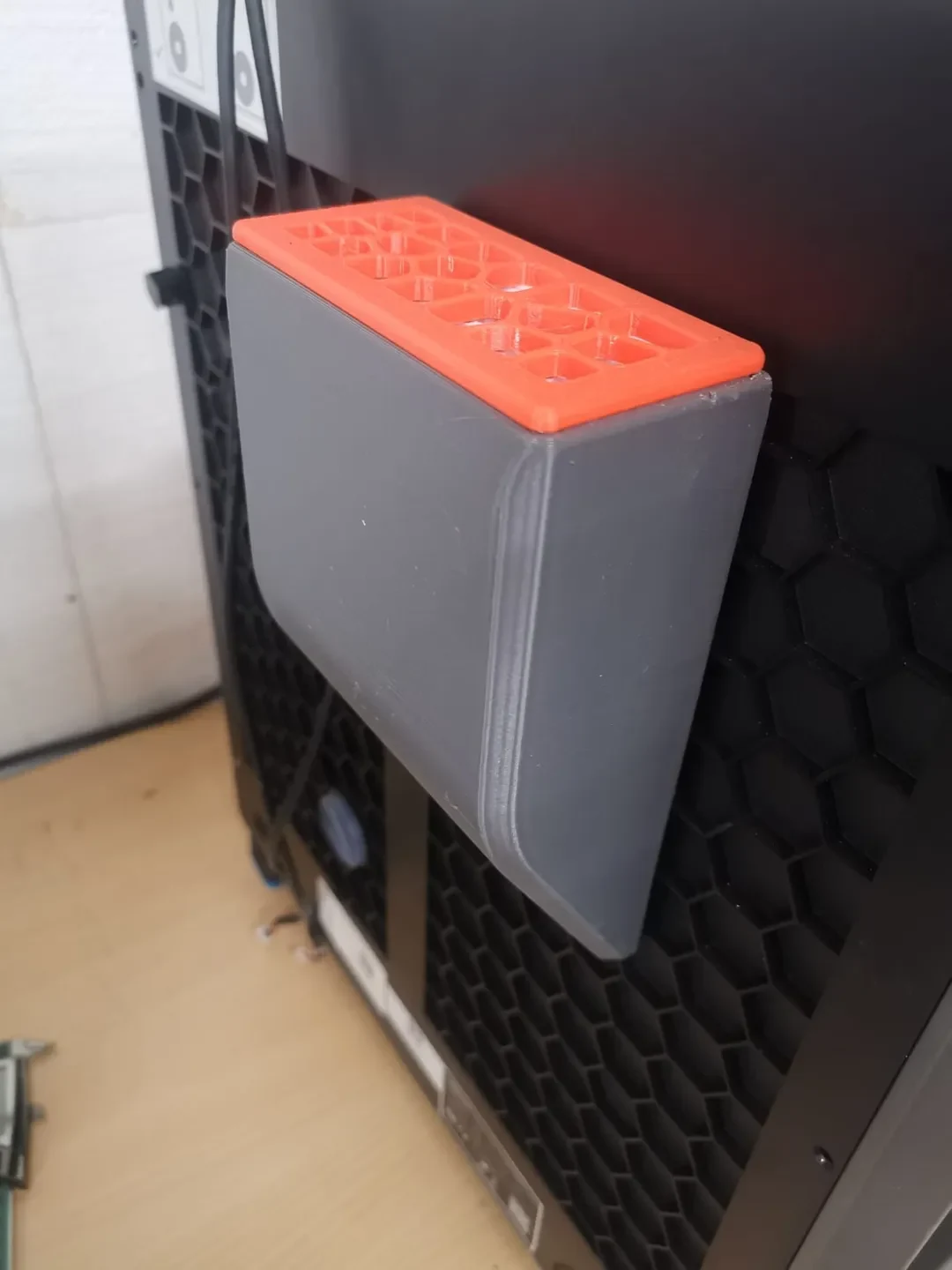

Дополнительное примечание: вся система достаточно хорошо сидит на своем месте. Его можно легко снять и снять без каких-либо инструментов для обслуживания.

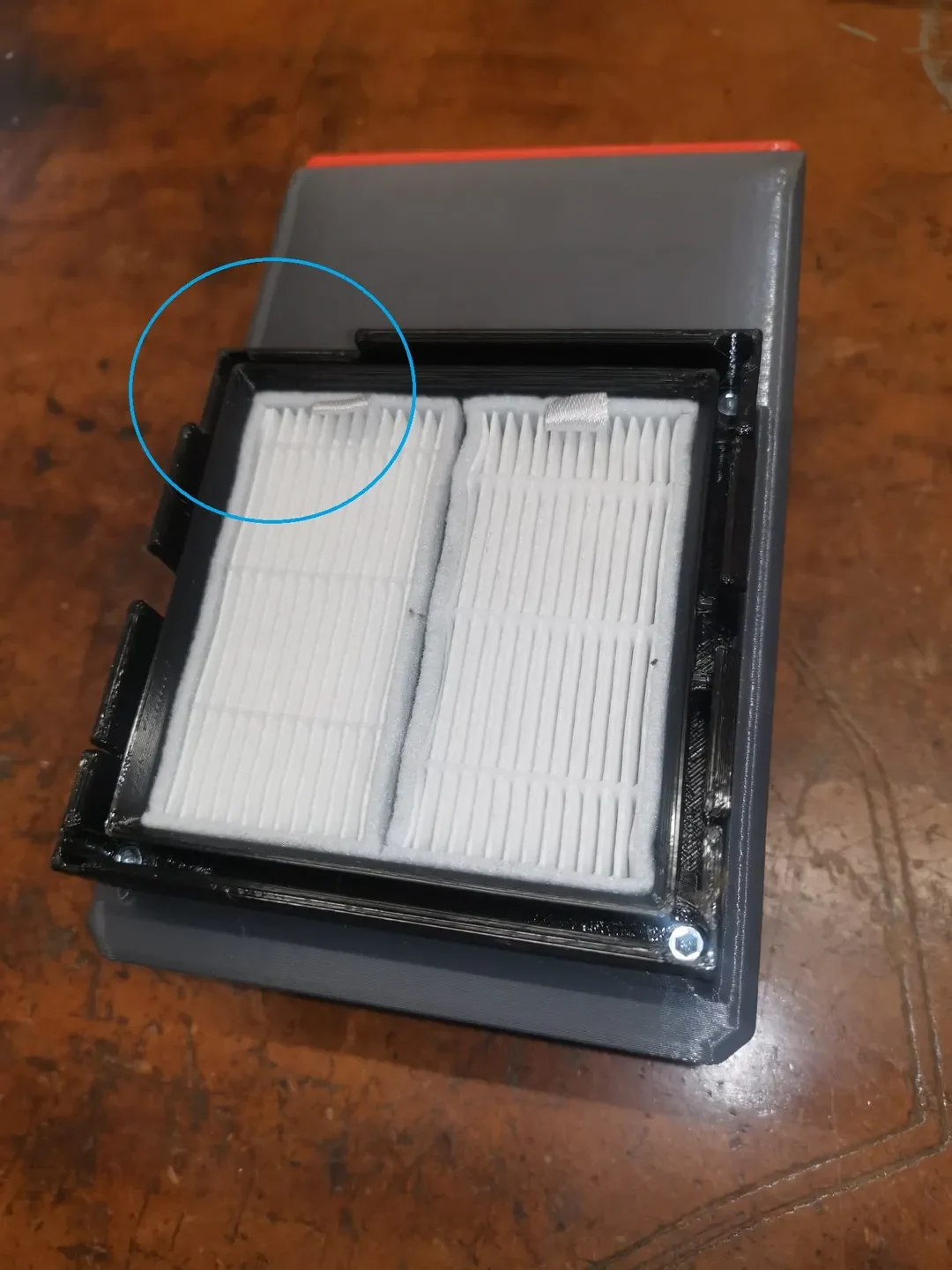

Дополнительное примечание: Будьте осторожны при привинчивании муфты к основному корпусу. Угол с утопленной рамкой должен находиться вверху.

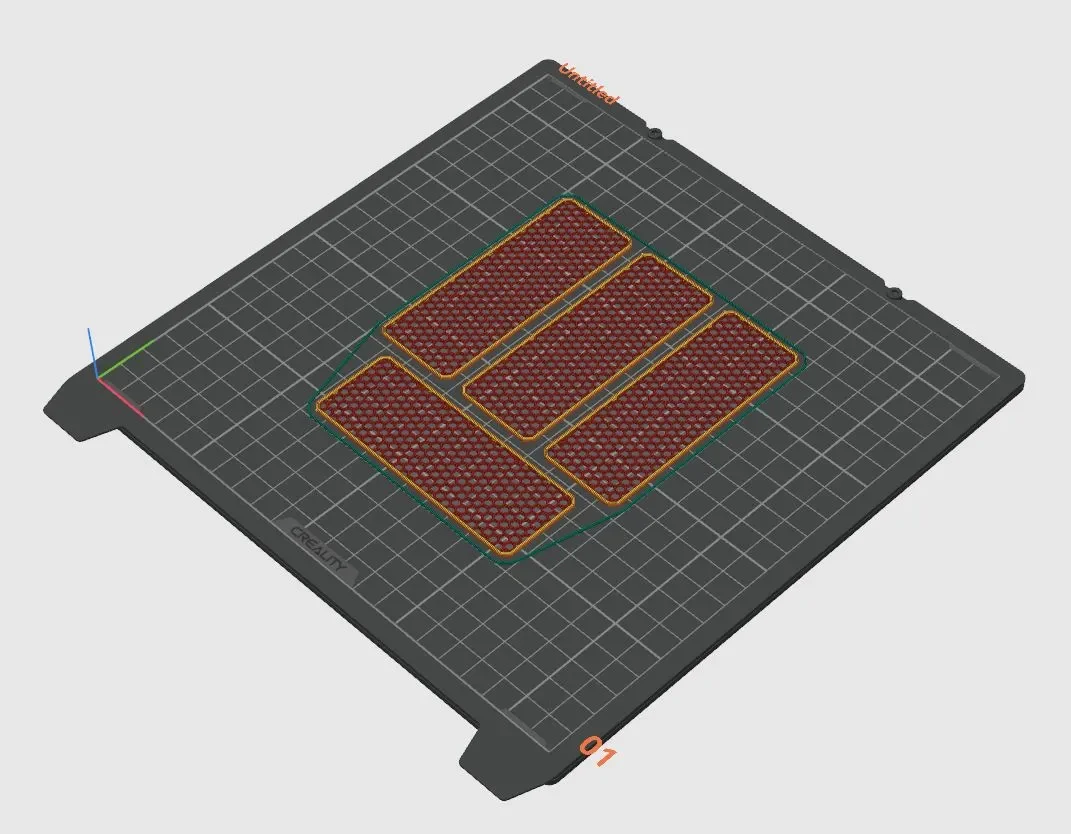

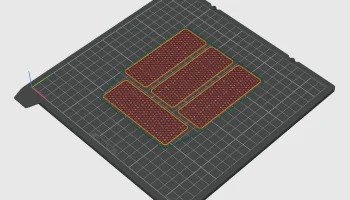

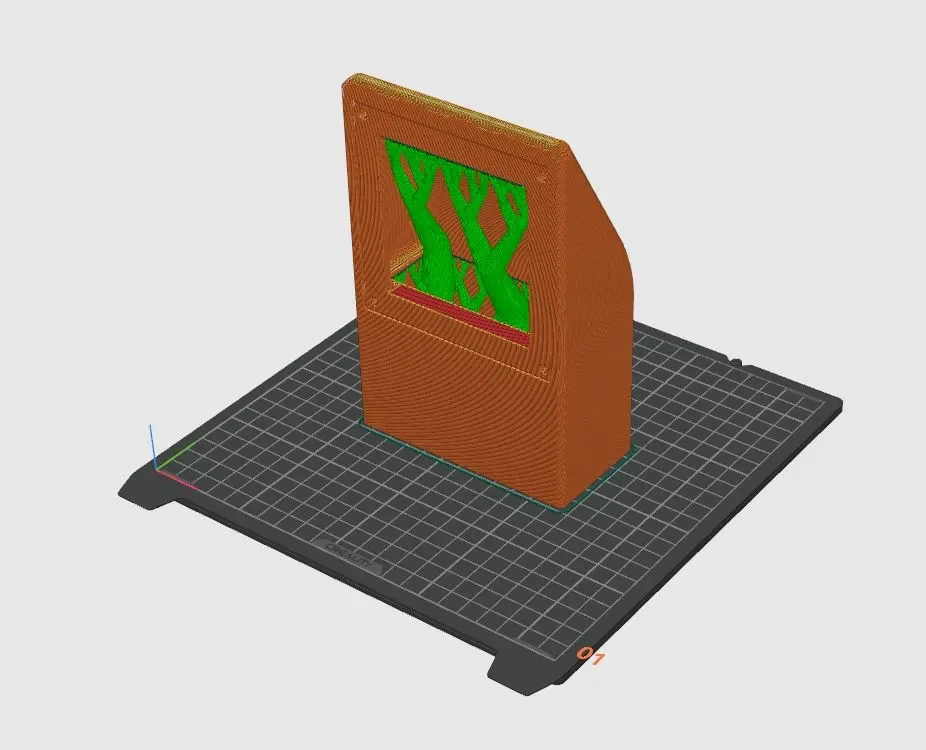

Дополнительное примечание. Чтобы распечатать CMag net_infill, следуйте инструкциям, включенным в исходный дизайн BentoBox. Эту часть необходимо напечатать 4 раза с настройками верхнего и нижнего слоев, установленными на «0»:

Я распечатал свои корпуса в PETG. Муфту надо хотя бы распечатать из более термостойкого материала, чем PLA.

Большое спасибо @https://www.printables.com/@thrutheframe и @https://www.printables.com/@Kakeru_1133682 за то, что поделились своим�� великолепными дизайнами!

Взгляните на фотогалерею. Картинки должны быть понятными.

Если вам понравился мой дизайн, не стесняйтесь ставить лайк, комментировать или добавлять отзывы :)

Удачной печати!
