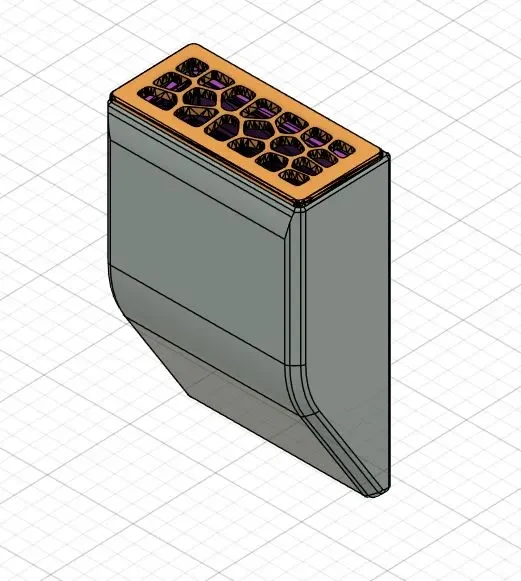

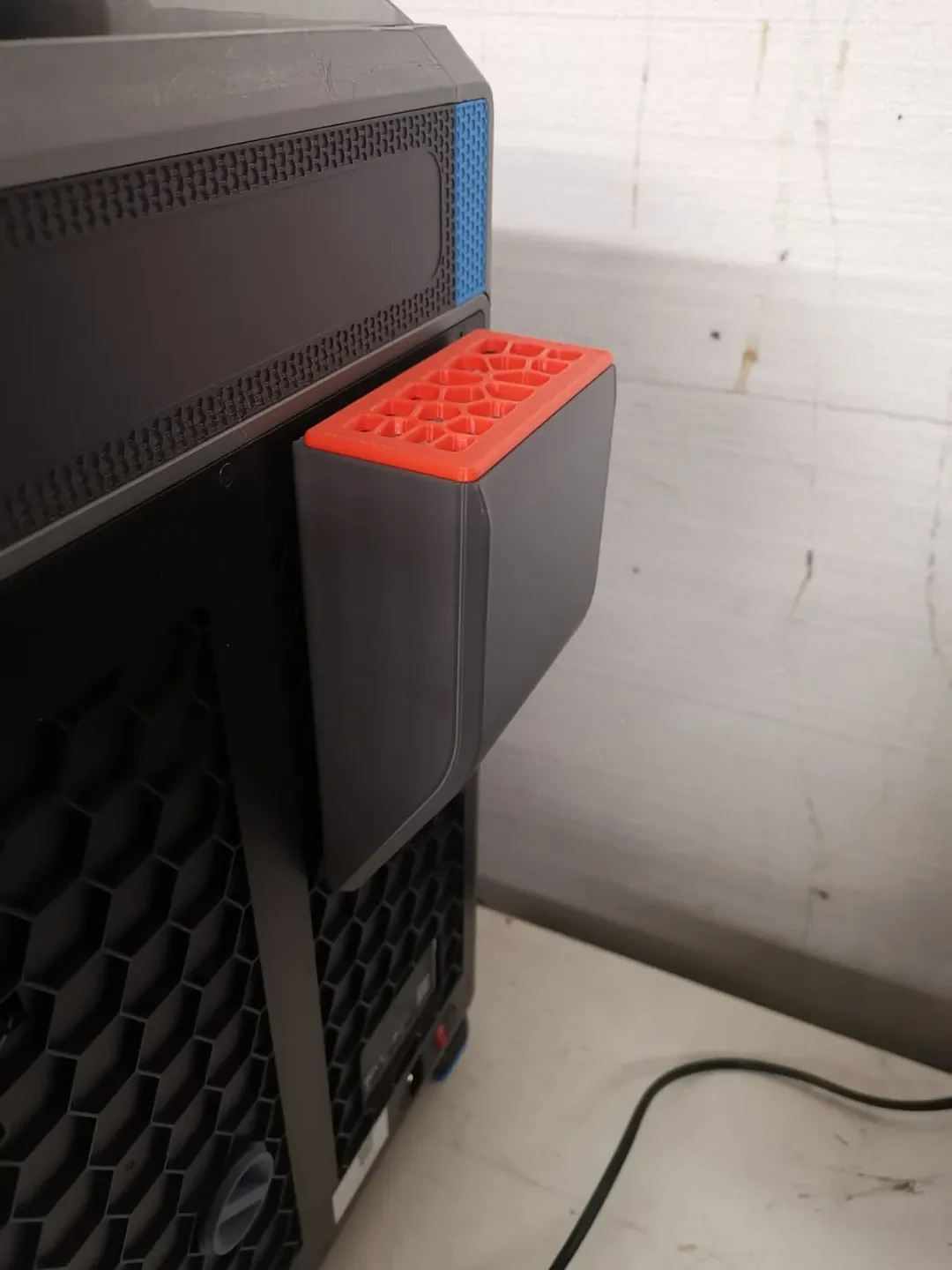

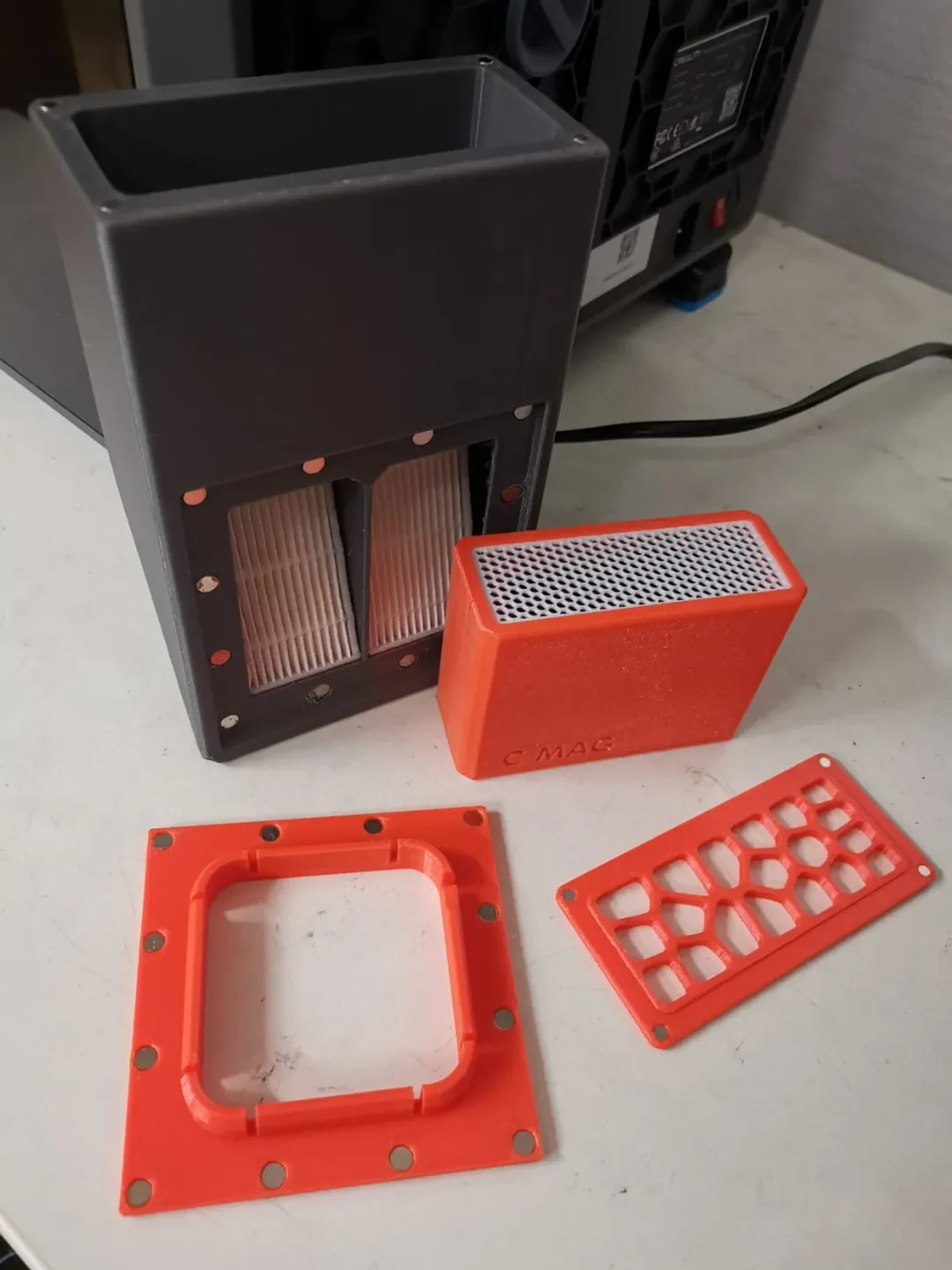

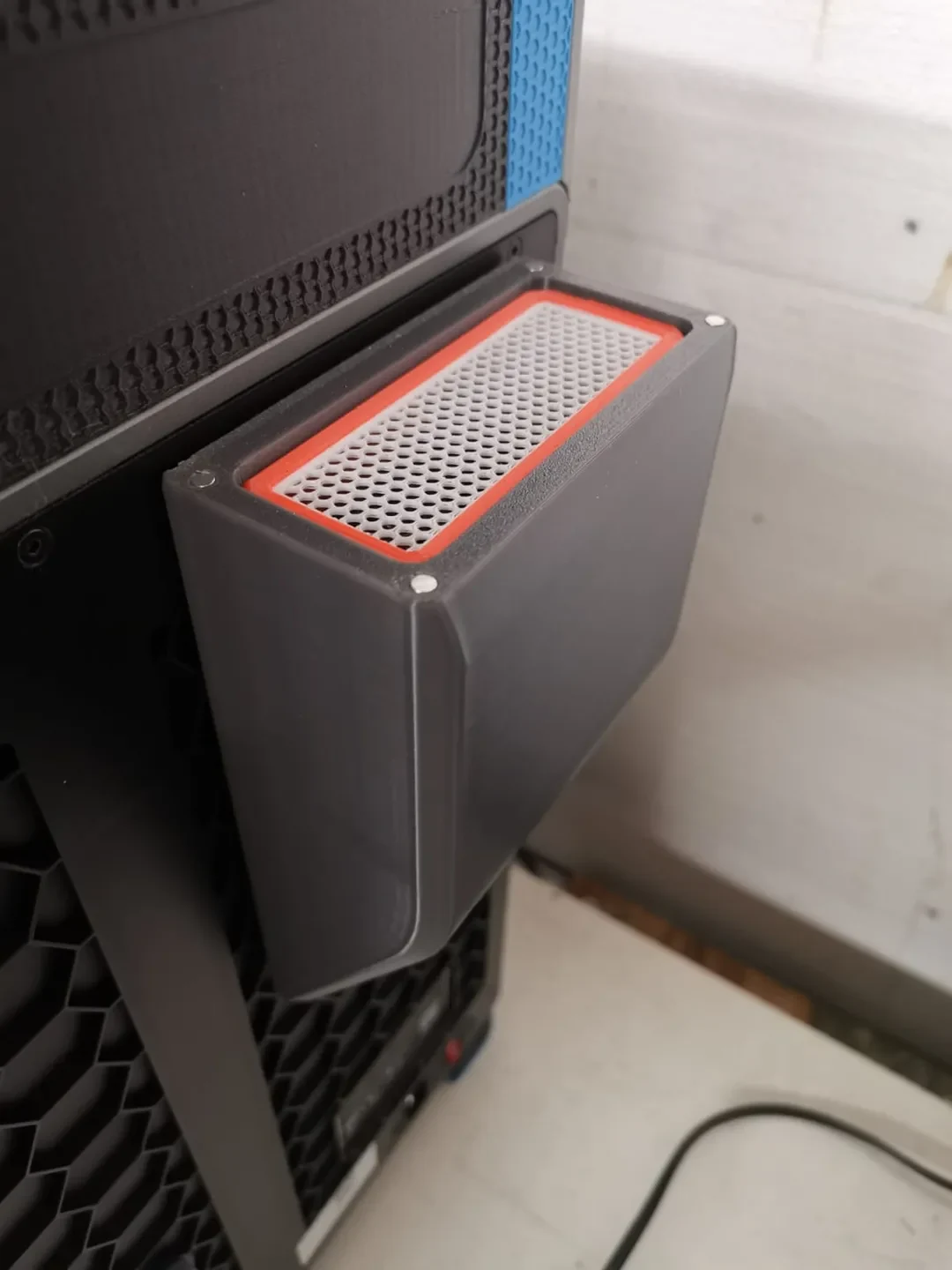

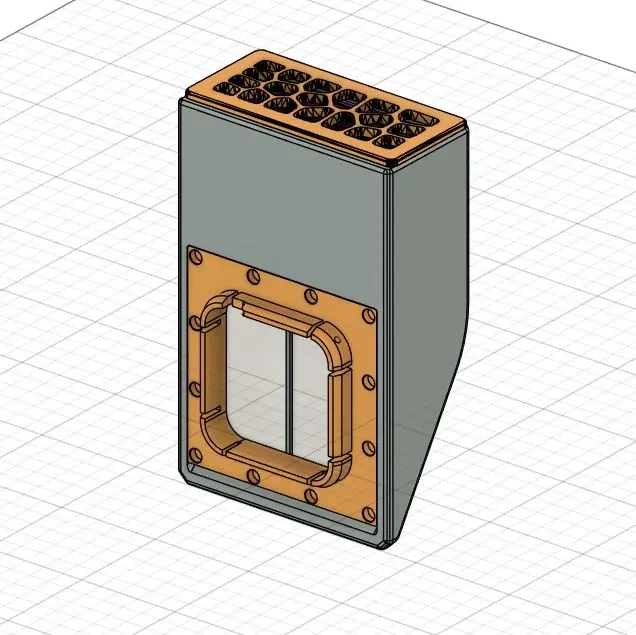

Это корпус внешнего угольного/HEPA-фильтра для вытяжного вентилятора Creality K1, основанный на идее BentoBox. В качестве угольных гранул используется оригинальный BentoBox CMAG. Он крепится только с помощью магнитов, хорошо сидит на месте и для его обслуживания не требуется никаких инструментов.

Спецификация:

24 магнита 6х3

8x 4x2 магнита

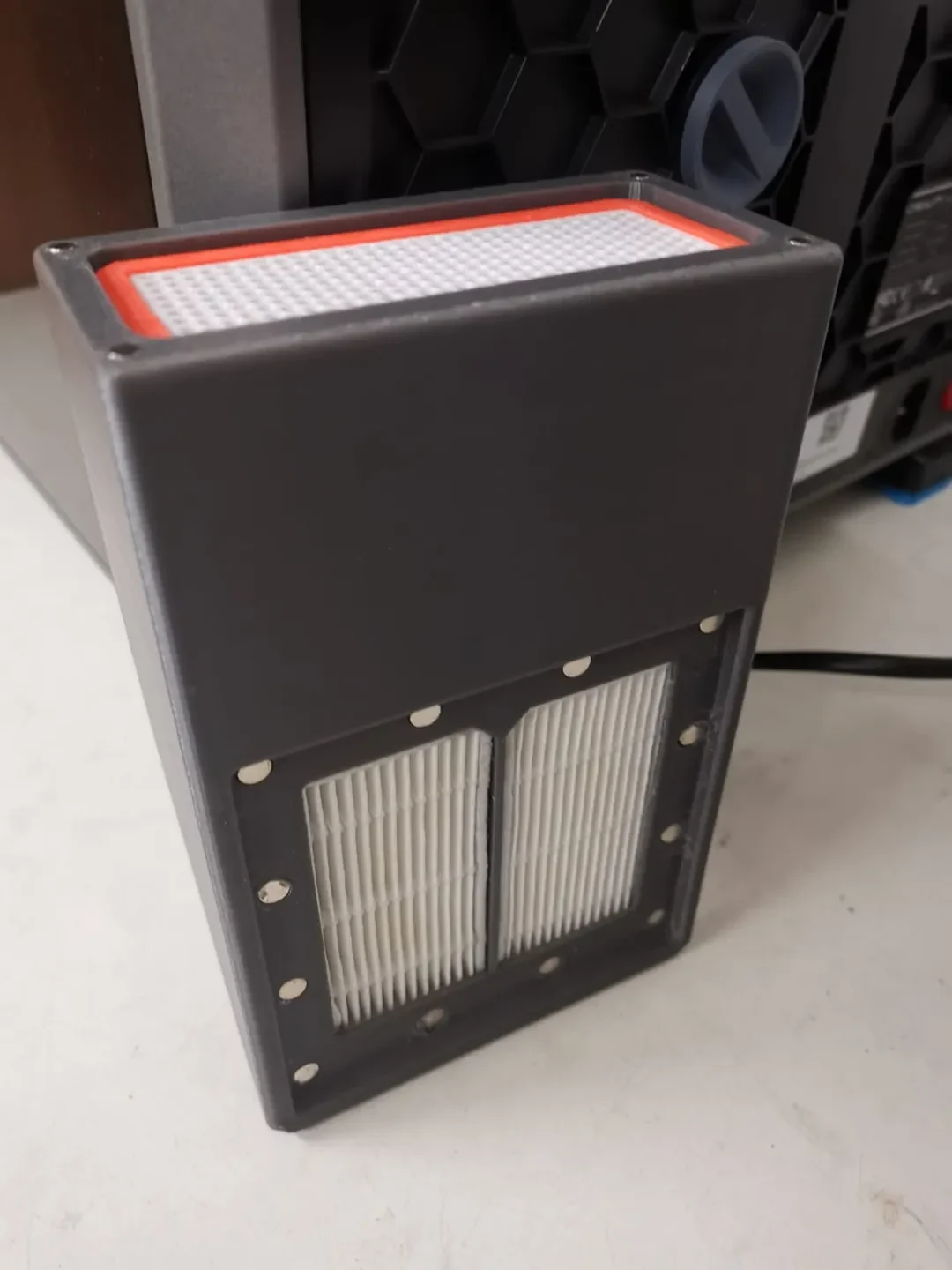

2x HEPA-фильтра (с��иль Bento-Box = фильтр «робот-пылесос iLife V5»)

Углеродные пеллеты

Части, которые я использовал:

НЕРА-фильтр:
https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82 %AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277 111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_all Items_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu

Дополнительное примечание: я использовал более одного K1 и обнаружил, что эти принтеры со временем поставлялись с вытяжными вентиляторами разного размера. Все они размером 60х60, но разной глубины. Рассмотрите более мощный вентилятор 60x60 (например, 60x60x25), если вы считаете, что мощность вашего вентилятора недостаточна.

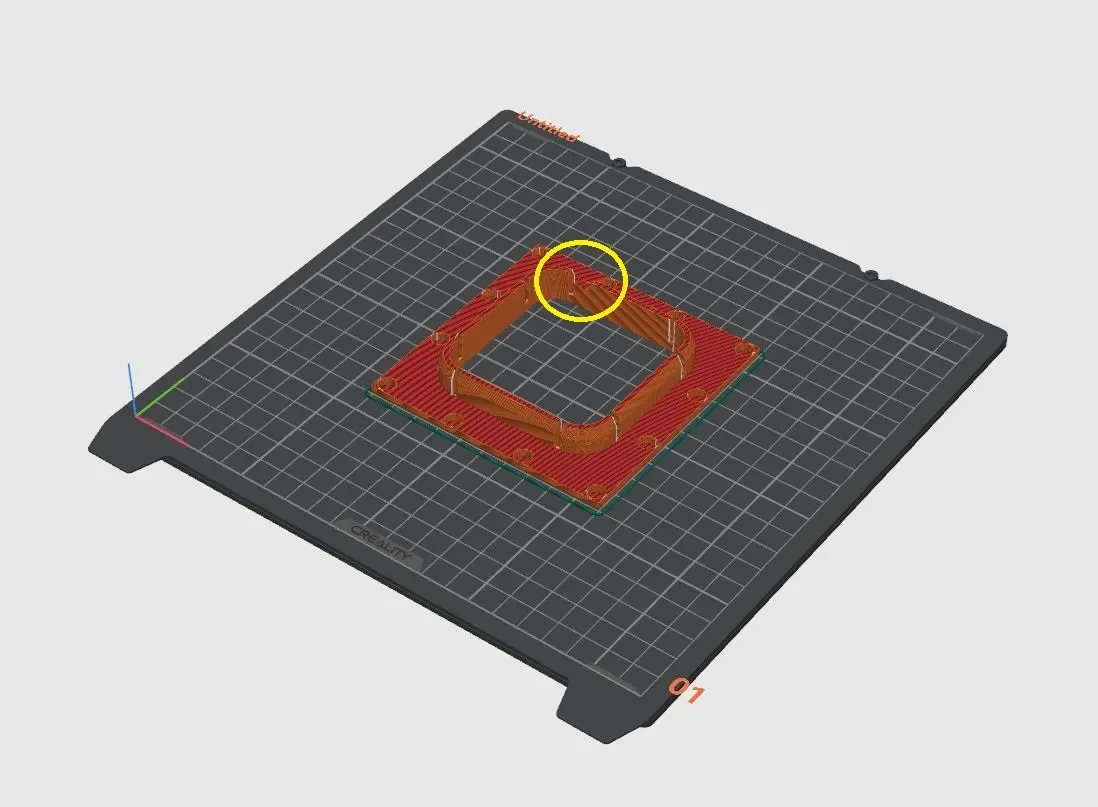

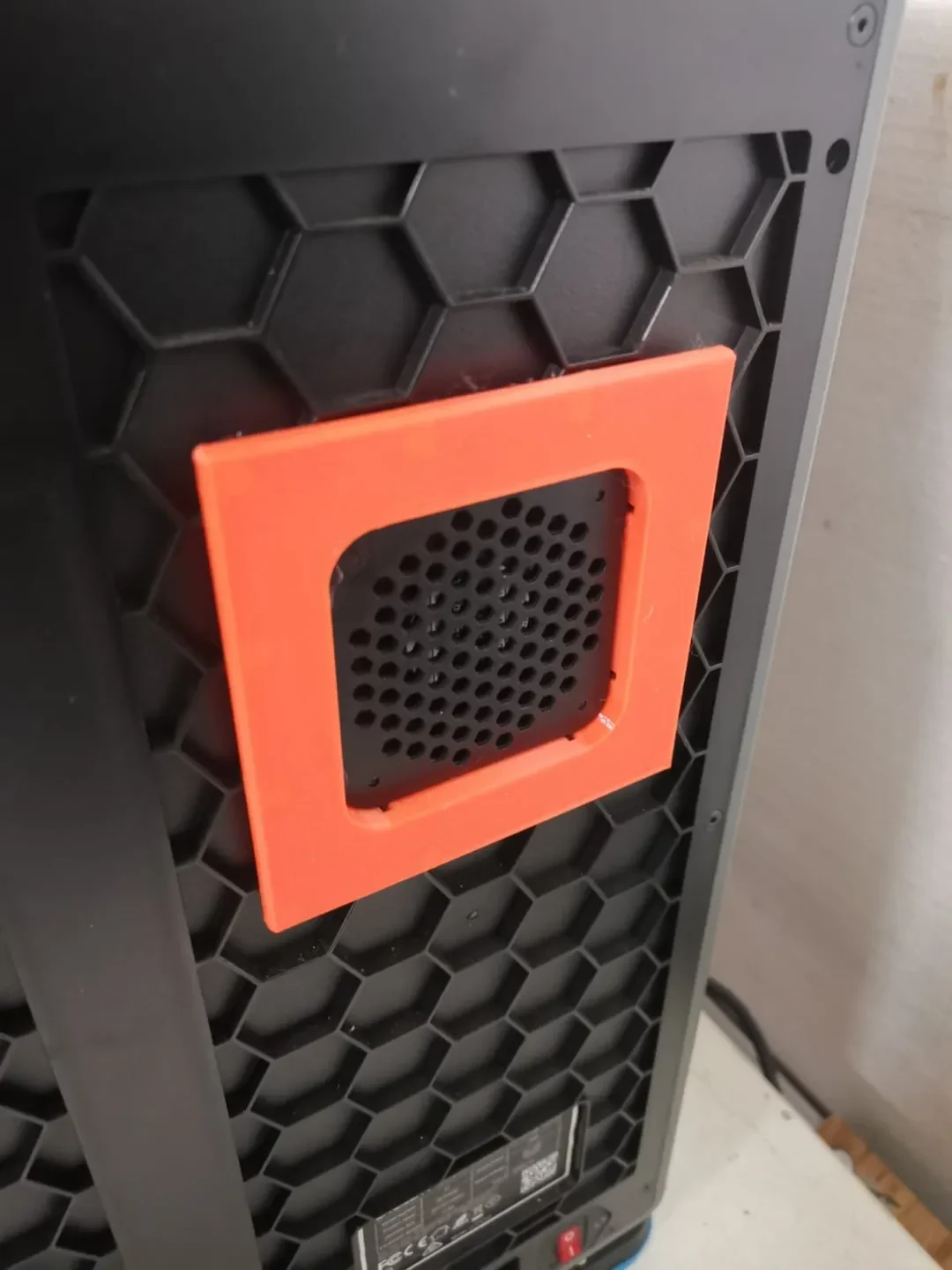

Дополнительное примечание: Муфта сидит на месте плотно. Его можно установить только в одном направлении вращения. С одной стороны имеется вырез.

Дополнительное примечание. Чтобы распечатать CMag net_infill, следуйте инструкциям, включенным в исходный дизайн BentoBox. Эту часть необходимо напечатать 4 раза с настройками верхнего и нижнего слоев, установленными на «0»:

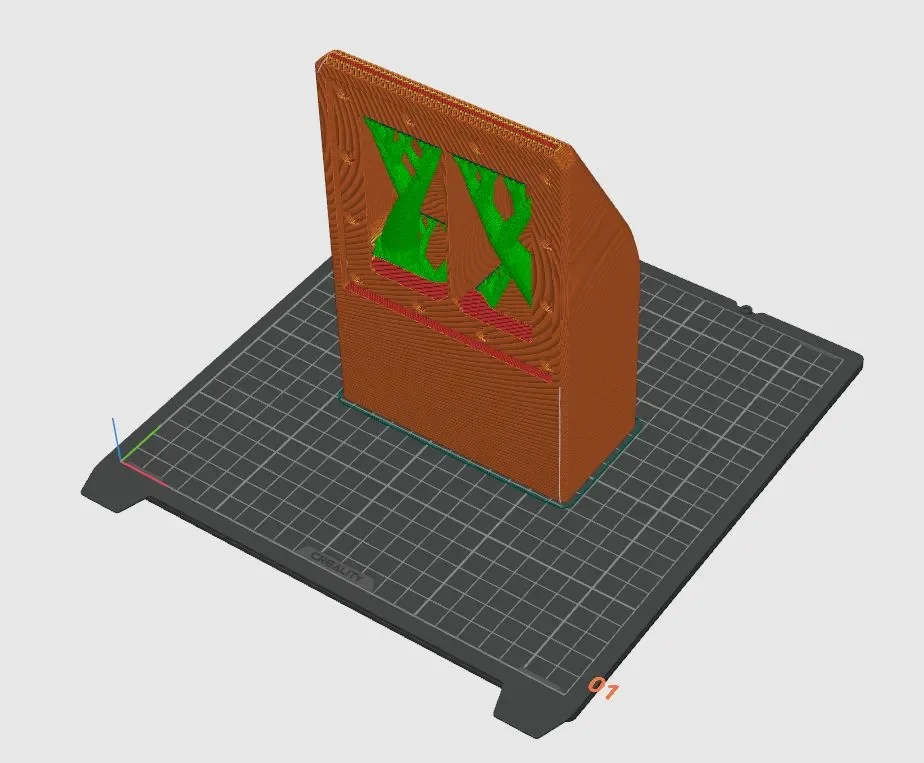

Я распечатал свои корпуса в PETG. Муфту надо хотя бы распечатать из более термостойкого материала, чем PLA.

Большое спасибо @https://www.printables.com/@thrutheframe за то, что поделились своим великолепным дизайном!

Взгляните на фотогалерею. Картинки должны быть понятными.

Если вам понравился мой дизайн, не стесняйтесь ставить лайк, комментировать или добавлять отзывы :)

Удачной печати!
