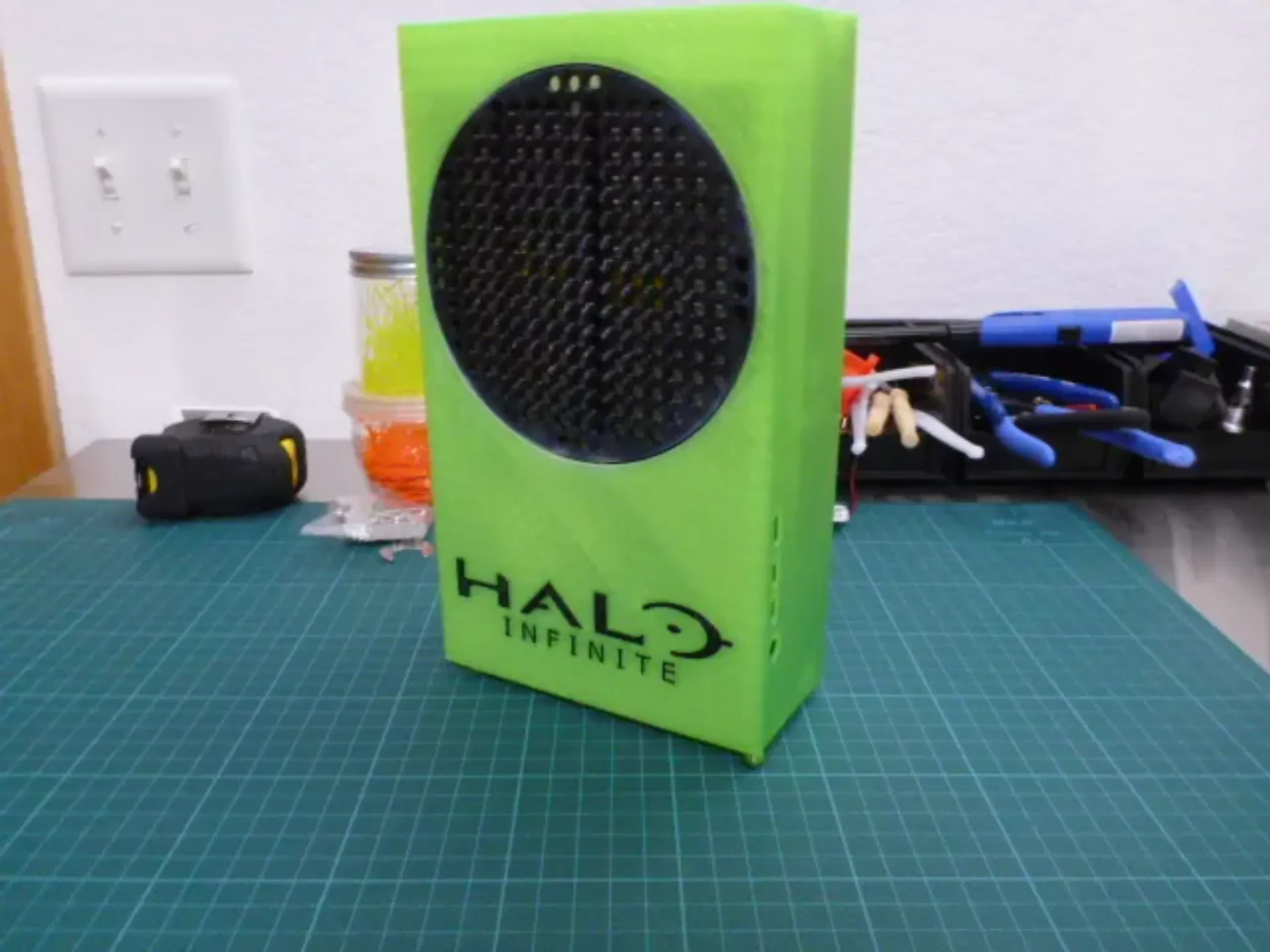

Серия S Hepa Filter Super Special Edition

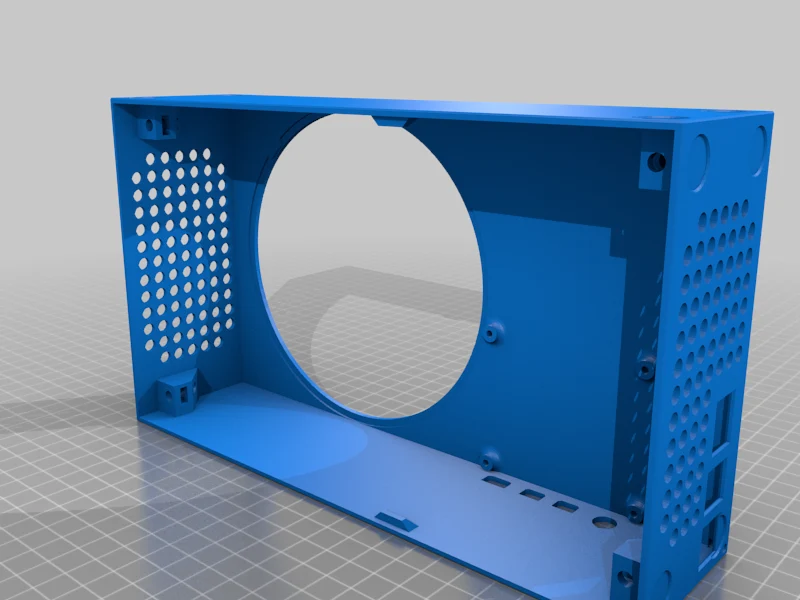

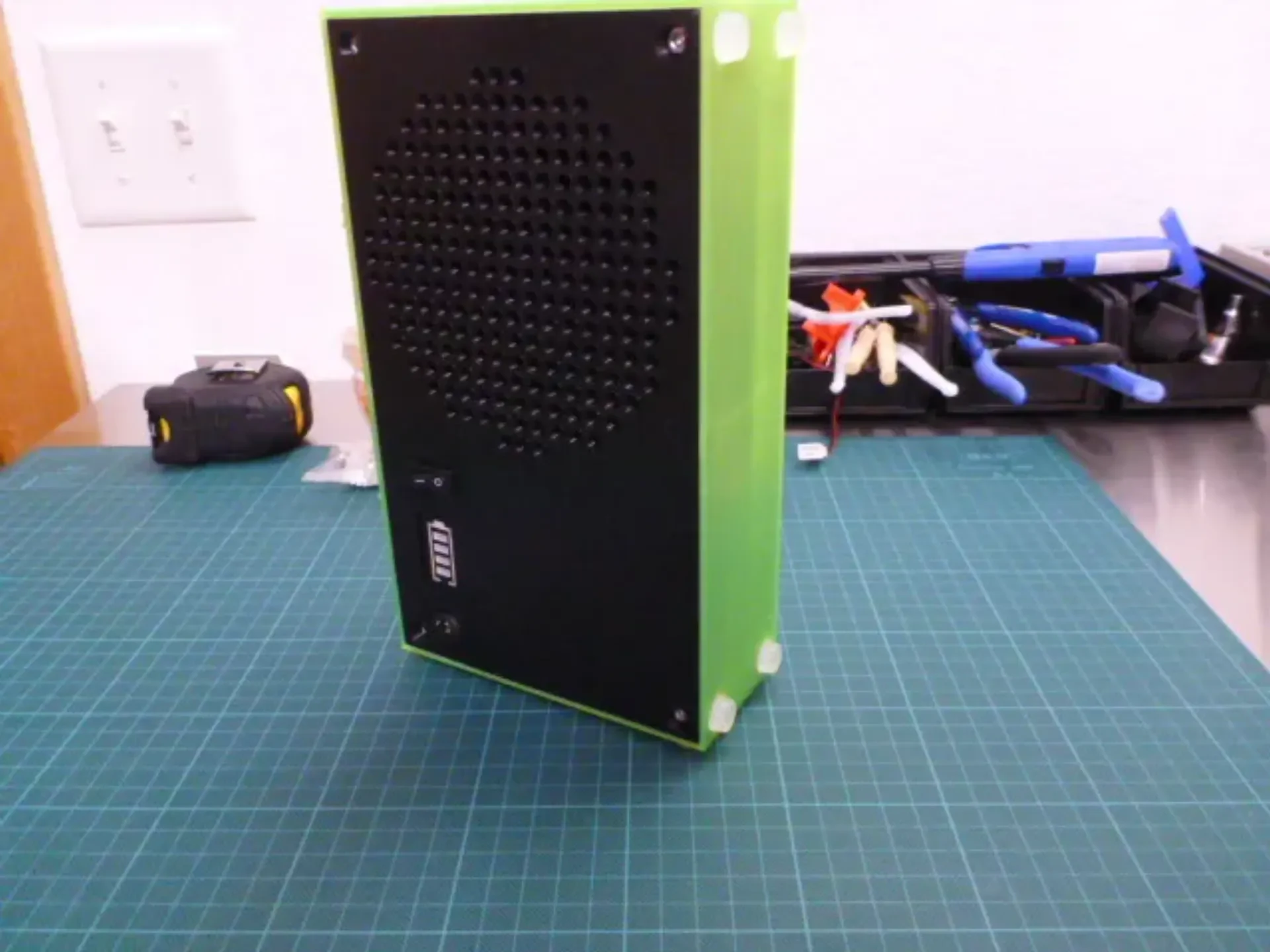

Понравилась идея воздушного фильтра Скотти, а поскольку 120-миллиметровый профиль и место для аккумуляторной батареи в любом случае используют слишком много пластика, я решил исправить пару проблем, которые мне не нравились, и использовать его в качестве основного вытяжного устройства для пайки. Например, он даже не мог запустить Crysis, или иметь Hepa, или быть достаточно крутым, поэтому я начал тыкать в лица, начиная с https://www.thingiverse.com/thing:4661215, замечая, что не хватает эскизов. Включенный мной источник теперь успешно имеет более 100 эскизов для максимальной головной боли :) С 13-часовым временем печати основной части я закончил, когда выполнил свою работу, хотя я исправил несколько проблем, с которыми столкнулся впоследствии, например, боковые выступы и глубину кнопки, но не проверял. В конце я включил примечания о том, что в идеале я бы исправил, если бы у меня было время потратить на этот дизайн.

Другие предметы, которые вам могут понадобиться:

120-мм вентилятор с давлением более 2 леденцов, вам не придется пропускать много воздуха через эти гепы.
3 18650 и BMS, если хочешь сделать аккумулятор.
Фильтры Roomba Hepa (некоторые универсальные фильтры имеют разный размер, я использую прямые зажимы, чтобы отрезать фитинг на задней части фильтра Hepa на 1 мм для тех, которые я использую, чтобы они хорошо подошли)
Pi4, если вам нужен Pi4, в Интернете говорится, что модель с 4 или 8 ГБ может нормально воспроизводить потоковую передачу

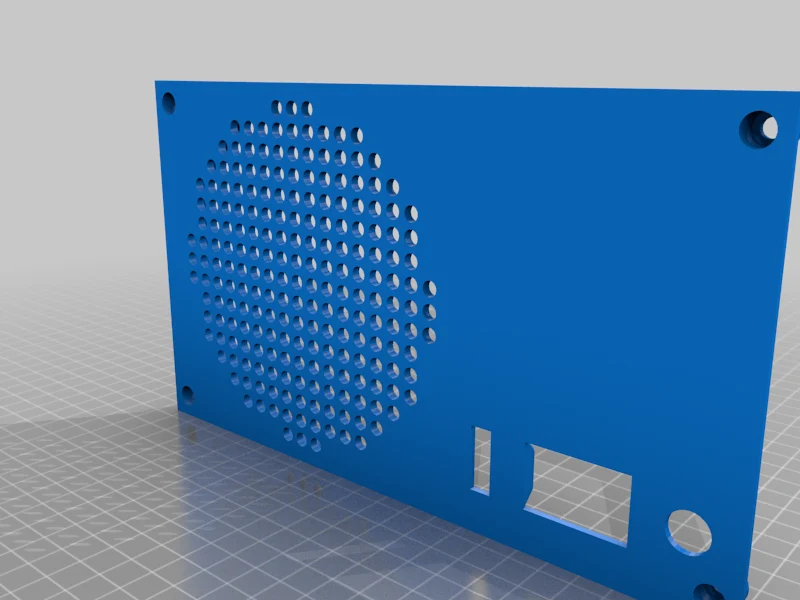

вход и переключатель для выбранного вами типа мощности (обязательно измените размер функции сзади, чтобы он соответствовал вашему)
Руководство по угольным фильтрам, если вы не хотите покупать новые https://www.thingiverse.com/thing:4811349
Держатель Sloppy 3s 18650, я зомбировал вместе https://www.thingiverse.com/thing:4811344
ботинки m3 https://www.thingiverse.com/thing:4810946
Для hepa вам понадобятся Filter_Mount_v2.stl и Fan_Mount_Bottom_v2.stl с https://www.thingiverse.com/thing:4095912 (половину из них я напечатал плотно и аккуратно, другую половину я приклеил горячим клеем с помощью зажима.

Список изменений:

Прикрепите переднюю крышку без злого клея (КРИТИЧЕСКИЙ НЕИСПРАВНОСТЬ, сдался и заплакал)
Сделайте так, чтобы он мог запускать Crysis (успешно с облачным мусором на pi4b)

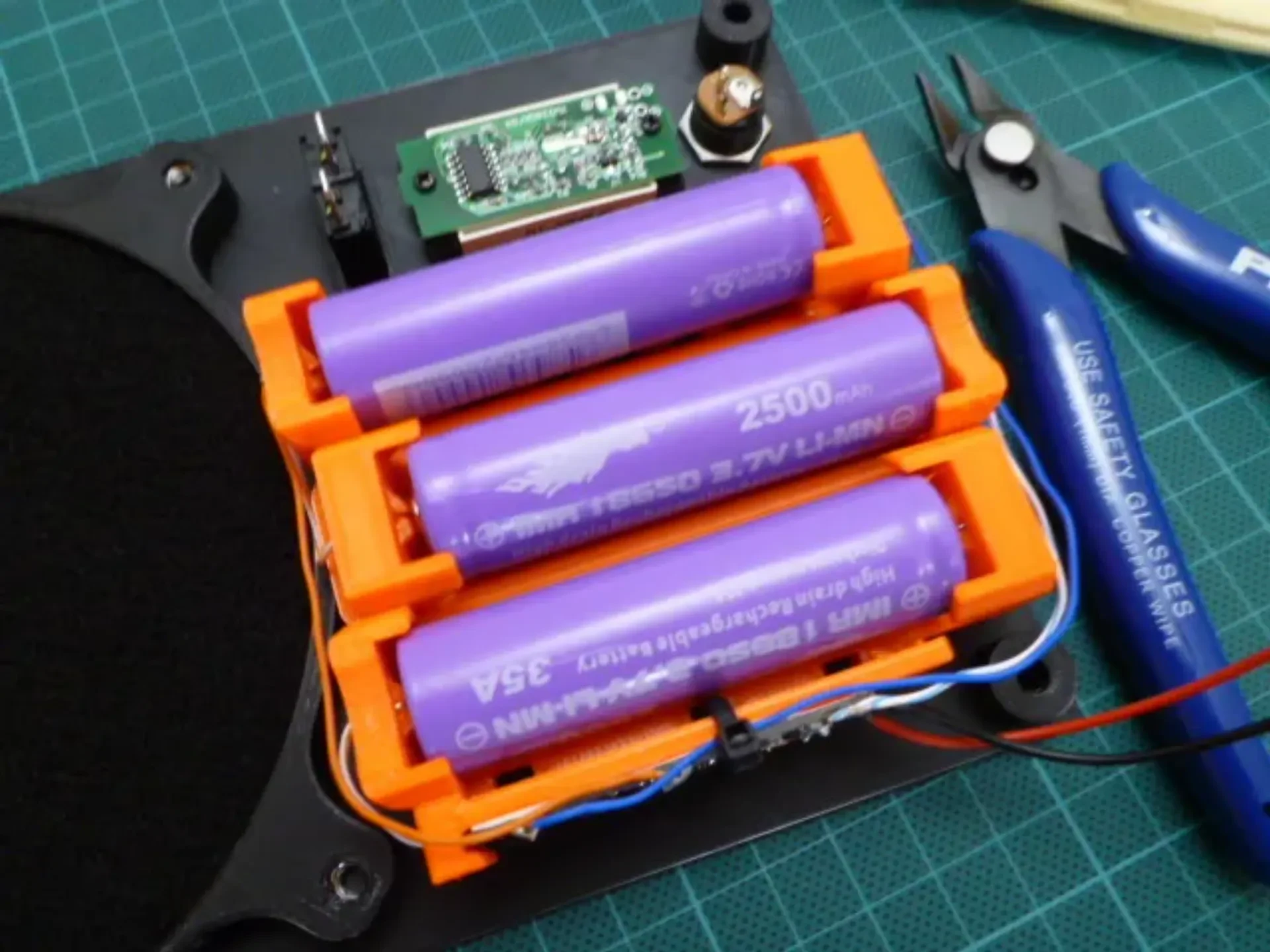

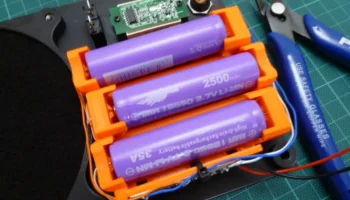

Добавьте аккум��ляторную батарею 3s с точкой крепления для питания.
Добавьте небольшие выступы для поддержки середины.
Добавлены небольшие выемки для ножек для наклеек толщиной 12 мм.
Добавлено отверстие диаметром 3 мм для четвертой ножки на нижней грани, так как число Пи мешало.

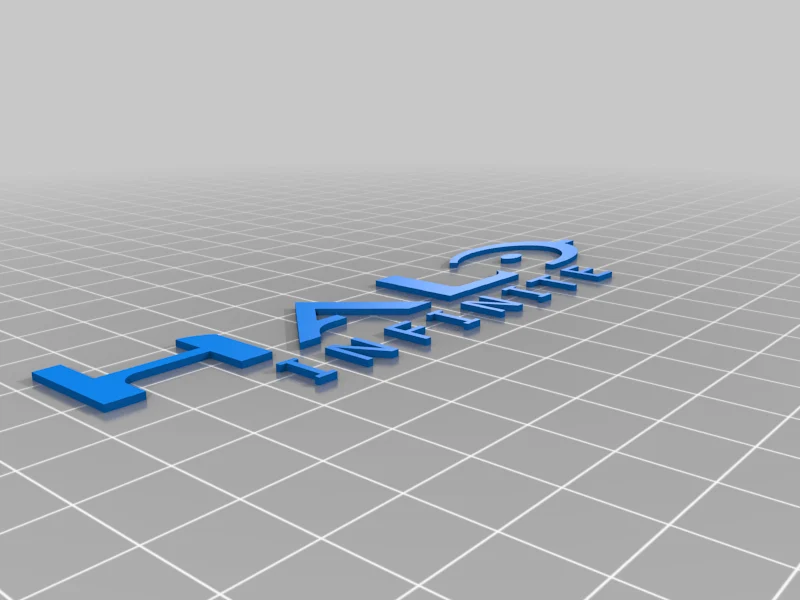

Вставка Halo Super Special Edition
Поменялся местами на случайные вещи, которые мне нужно было подключить в своей коробке. (Предложите вам измерить и потереть его в соусе, чтобы он соответствовал вашим фитингам, а не пытаться подобрать мой, поскольку я даже не могу найти переключатель, который использовал)

Что можно/нужно улучшить:

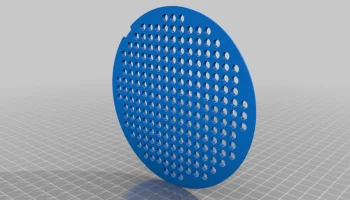

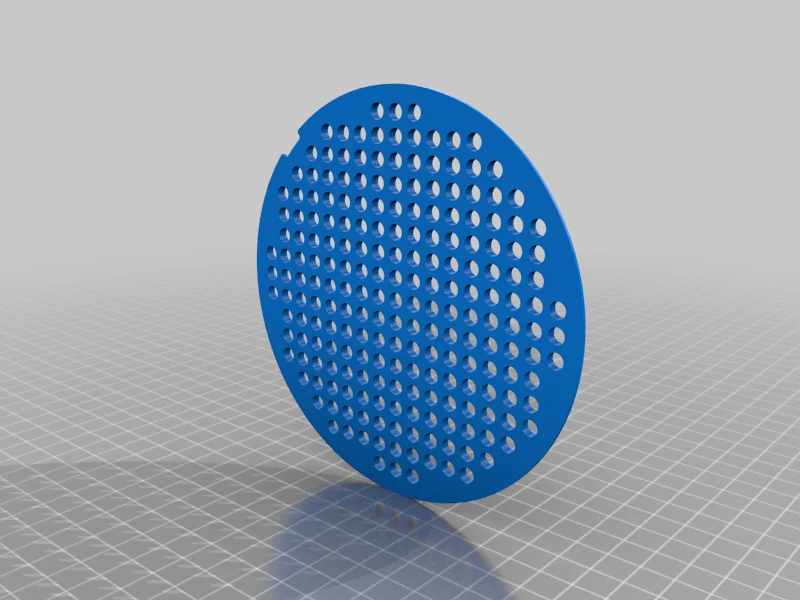

Прикрепите переднюю решетку без клея
Отдельные входы для обратного подключения pi4 с использованием стояков без HEPA и добавления воздуховода для консольного режима.
вставьте изолирующую пластину, чтобы входная проводка находилась вдали от пи.
попытайтесь ближе соответствовать логотипу/вставке/кнопкам реальных серий
точки крепления стяжек-молний, чтобы проводка была более упорядоченной
Замените M4 на оборудование M3 на основном корпусе.
Средняя точка крепления и/или дополнительная защелка на основном корпусе для предотвращения прогиба
Я испортил отверстия сверху и снизу слишком большими каплями слез, но fusion 360 дважды выходил из строя, пока я их редактировал, поэтому я не осмелился попытаться исправить. В идеале это были бы отдельные отпечатки, которые вставали бы на место, чтобы вы могли печатать лицевой стороной вниз без необходимости слез.
ПЕРЕДНЯЯ РЕШЕТКА БЕЗ КЛЕЯ!!!!
