20260121 ОБНОВЛЕНИЕ_1:

Использование эспандер-клипера открывает новые возможности. Пример: теперь вы также можете управлять 2-контактным вентилятором 6025 через расширитель, поэтому вам не нужно использовать специальный 4-контактный вентилятор, если вы выберете этот вариант.

Пожалуйста, посмотрите:

===========================================================================

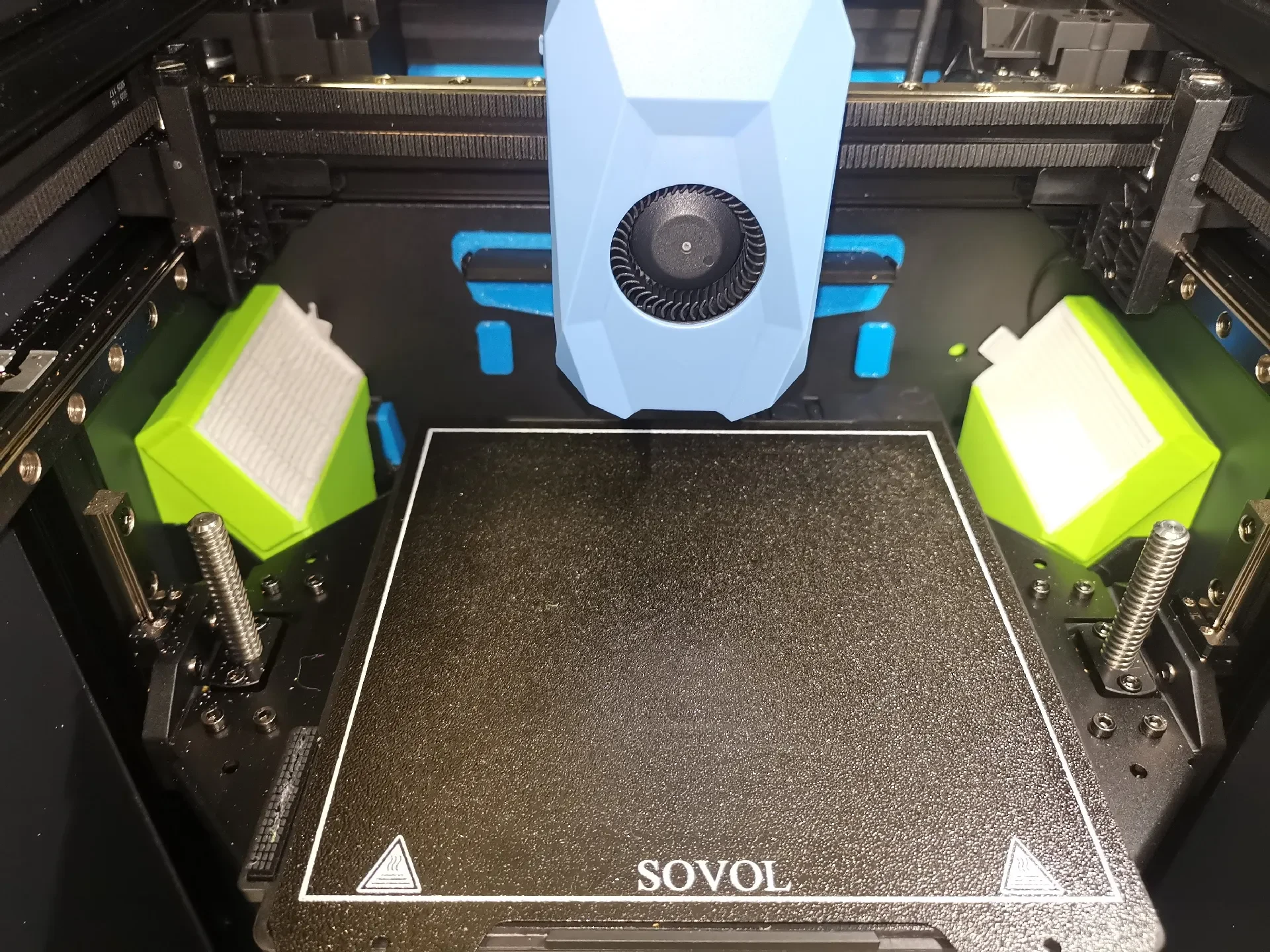

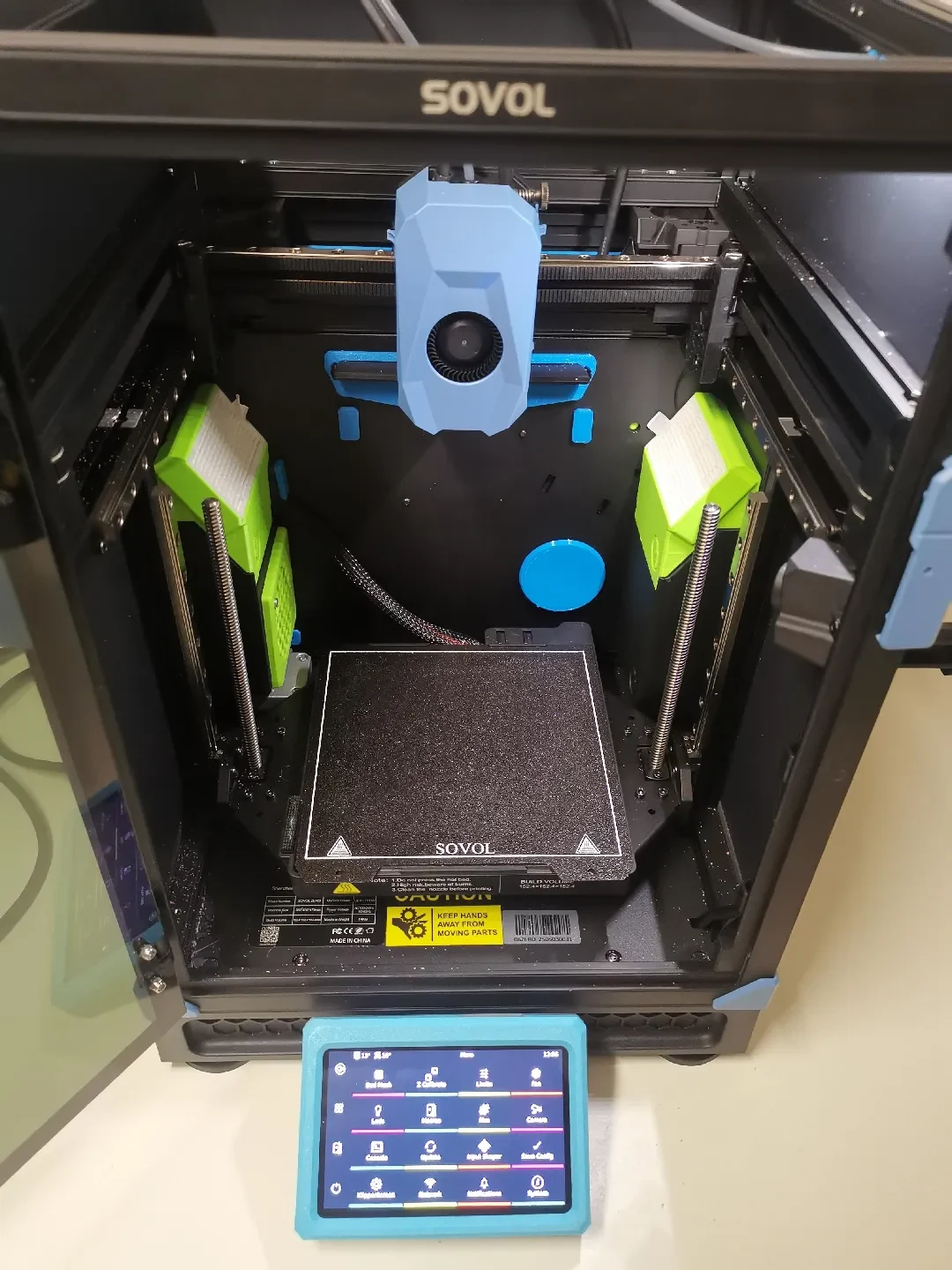

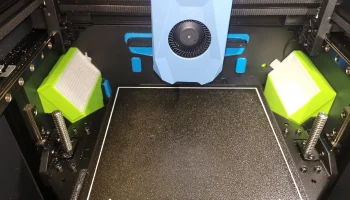

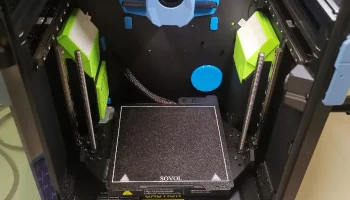

«ZeroTwins» — моя вторая попытка раскрыть тему фильтрации для Совол Зеро. Этот проект разделен на две части.

«ZeroTwins TheLeft» --> для камерной фильтрации.
«ZeroTwins TheRight» --> для фильтрации выхлопных газов.

См. также:

Я уже разработал функциональное обновление фильтрации для Zero...

… но все же хотел оптимизировать его несколькими способами:

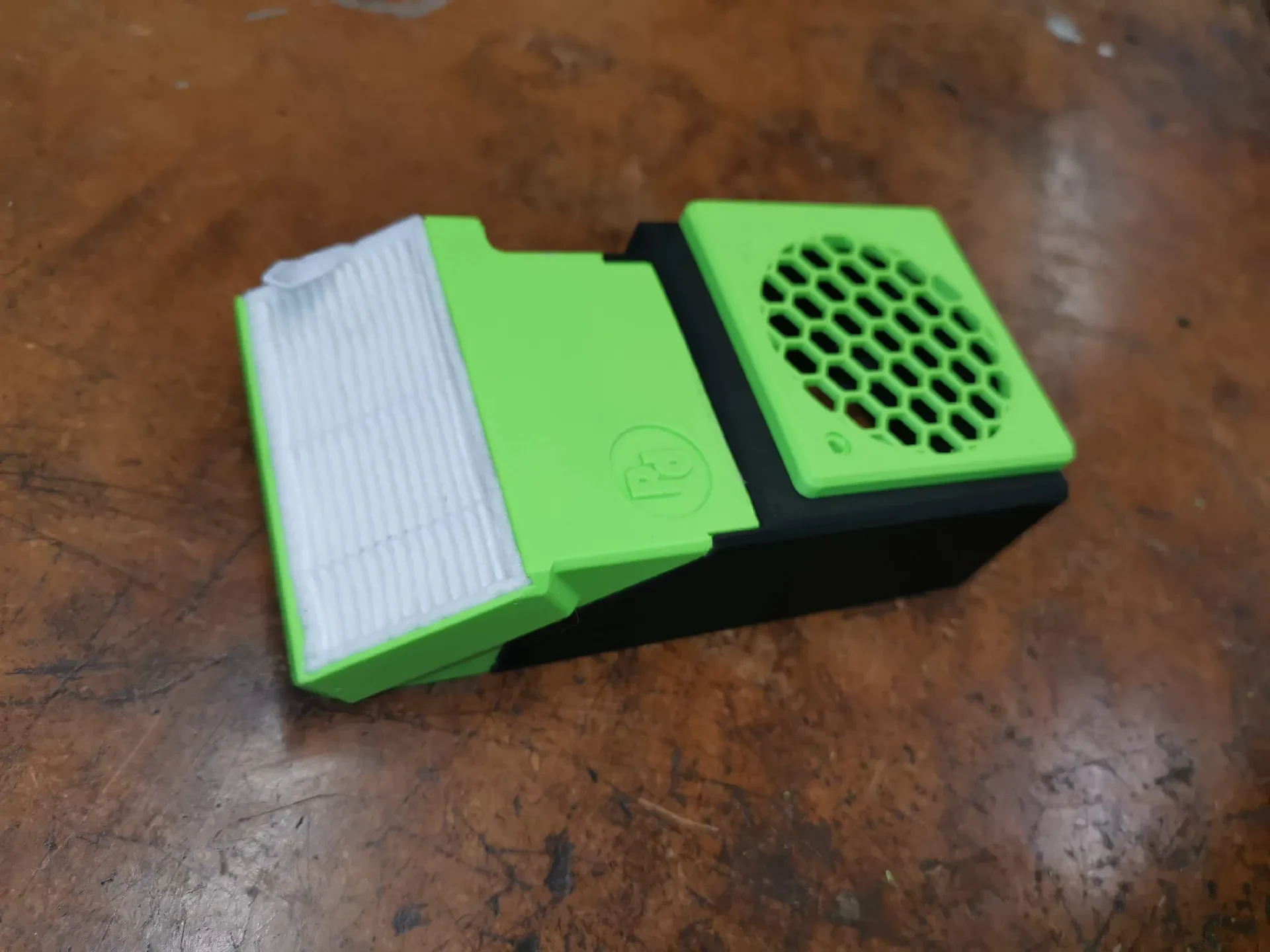

HEPA, Carbon и Fan в наилучшем порядке в зависимости от воздушного потока.

Выпускной HEPA-фильтр внутри камеры.

Делаем угольные гранулы для выхлопа сменными.

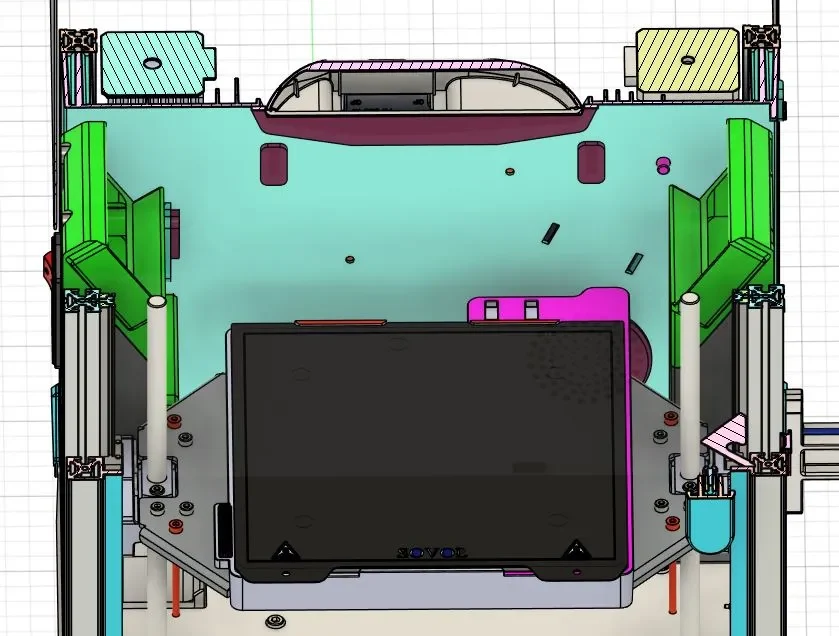

Сохранение HEPA-фильтров типа BentoBox, несмотря на очень ограниченное пространство внутри камеры.

Симметричный и в целом элегантный и привлекательный дизайн.

Все еще достаточная угольная фильтрация воздуха HEPA.

Все детали, кроме основного корпуса камерного фильтра, можно печатать на принтере Zero.

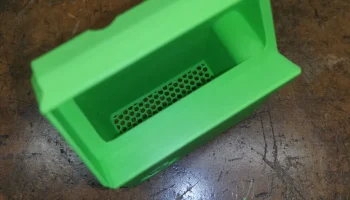

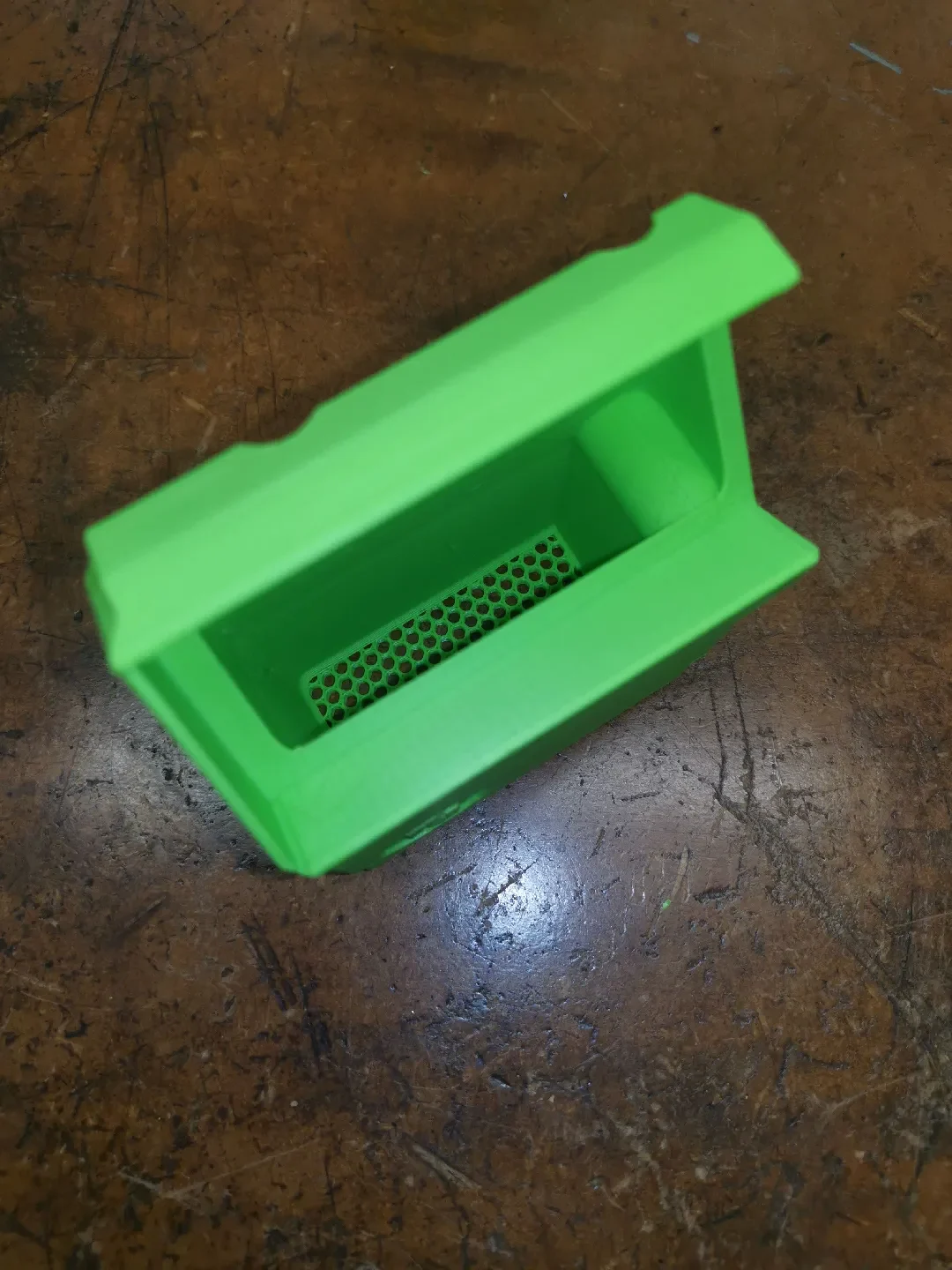

Для угольного блока HEPA используйте модификатор диапазона высоты в слайсере. 0-2,65мм — я использовал сотовый наполнитель 25%.

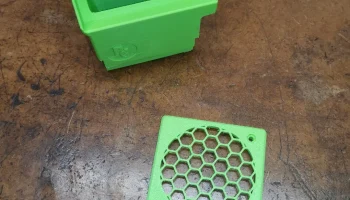

В вентилятор 6025 необходимо установить одну из трех нагревательных вставок, чтобы использовать ее в качестве крепления для решетки вентилятора.

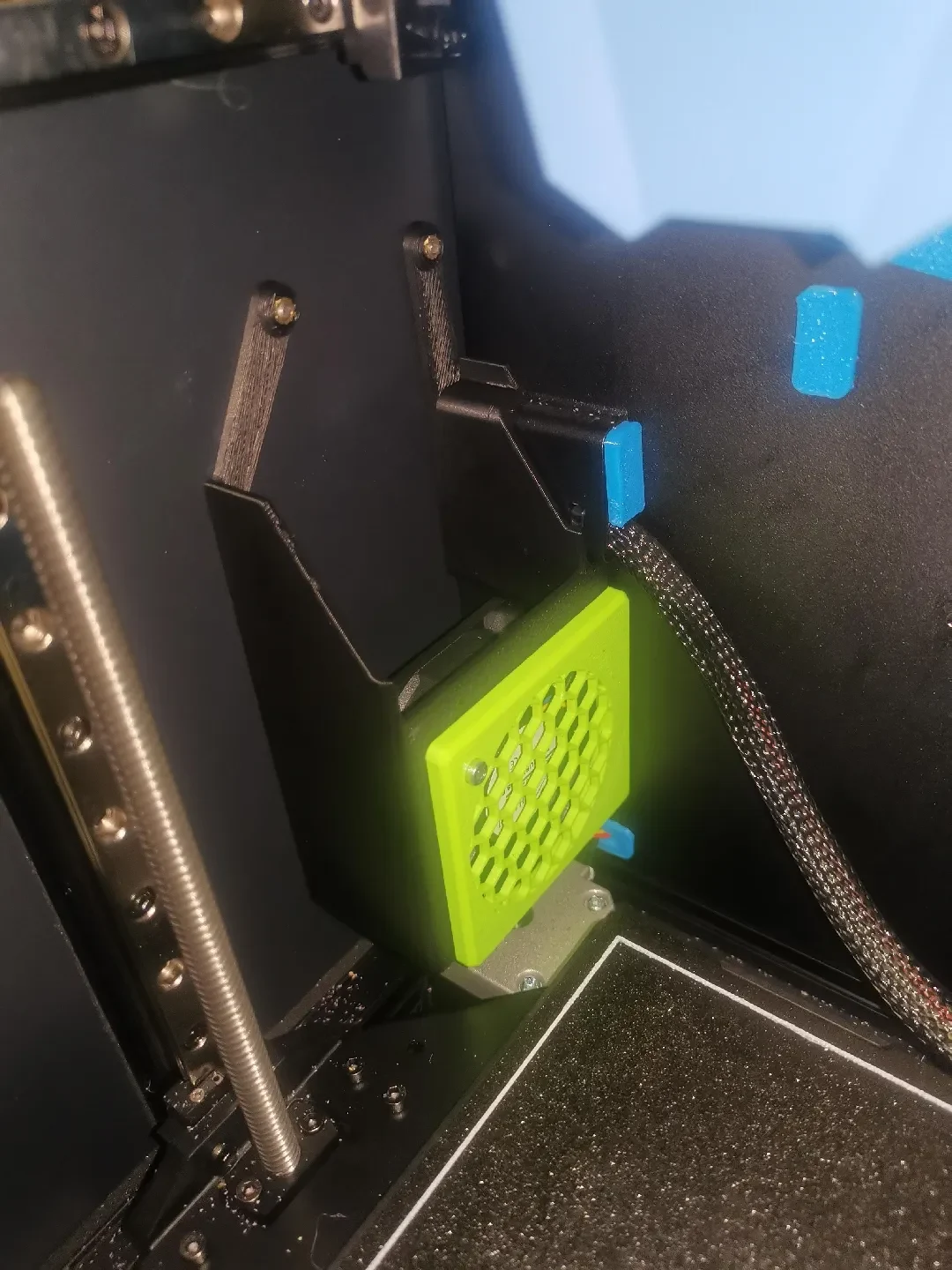

Все детали должны легко самовыравниваться при установке. Чтобы удерживать кабель вентилятора на месте во время установки, я использовал небольшой кусок клейкой ленты.

Инструкции смотрите в фотогалерее. Картинки должны быть понятными.

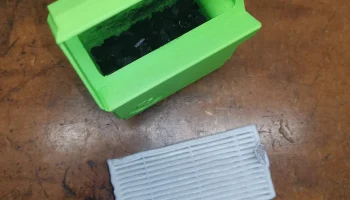

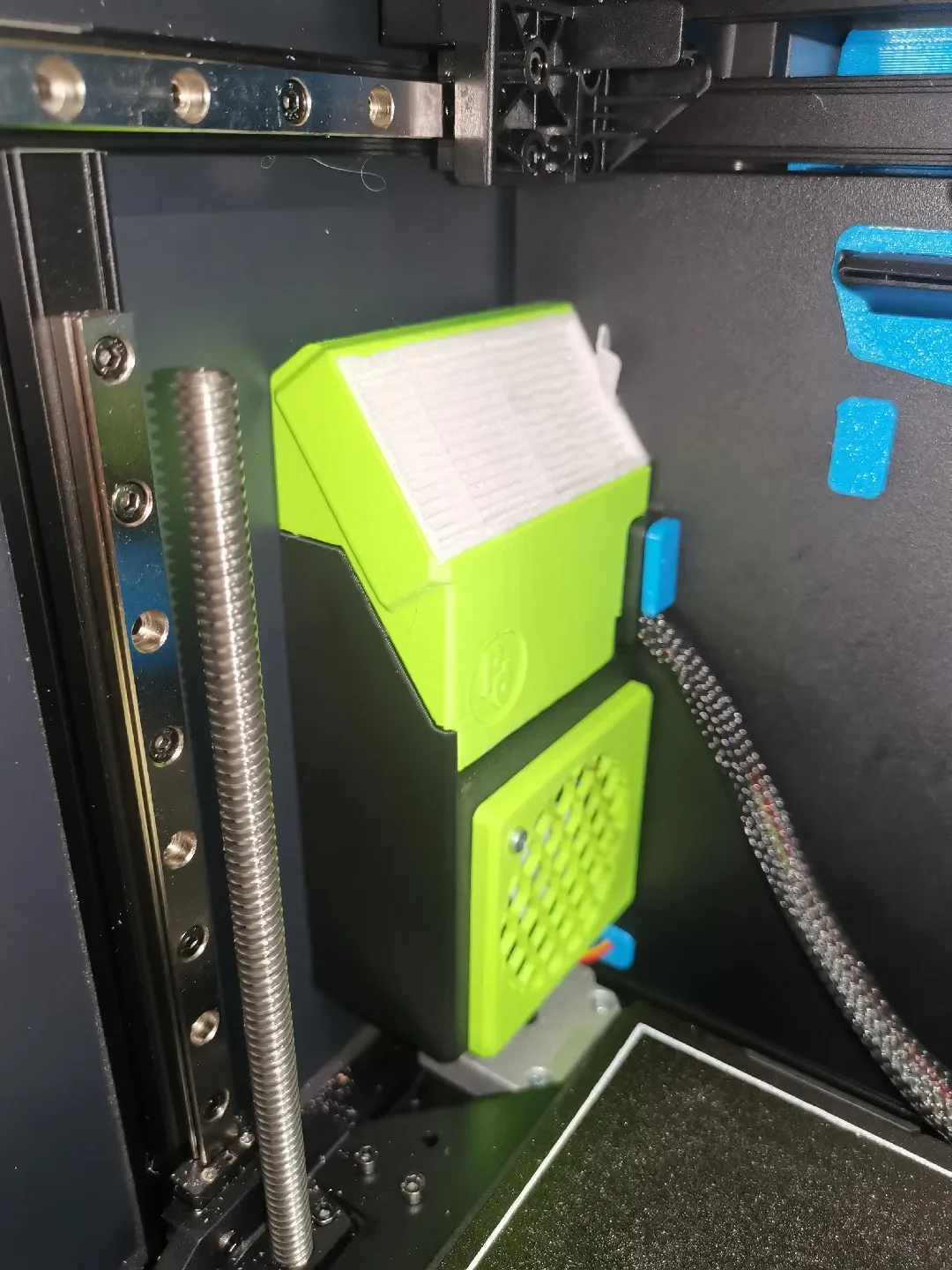

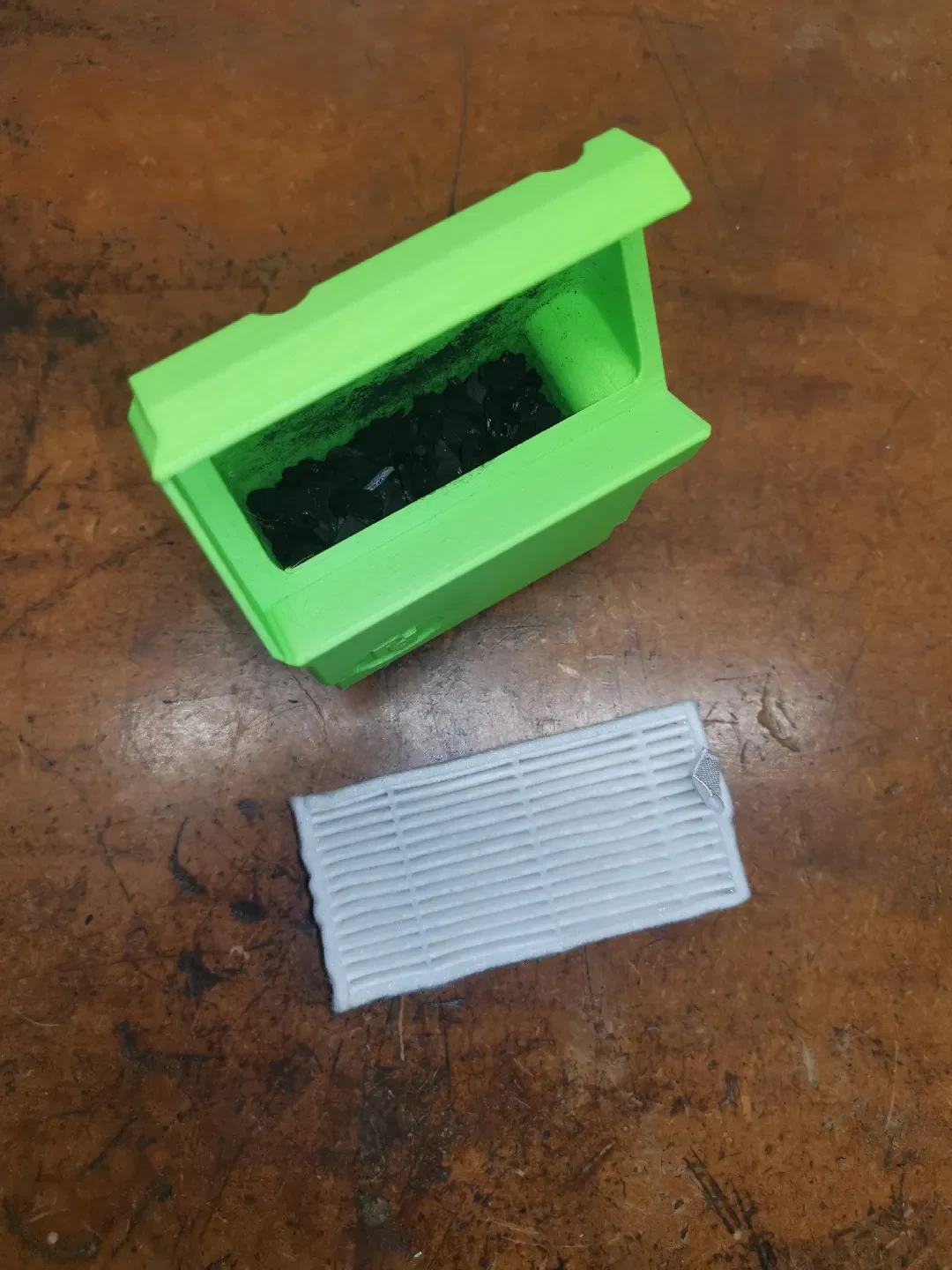

Добавьте уголь, нажмите HEPA-фильтр, вставьте коробку, готово! Все идеально подходит на свои места.

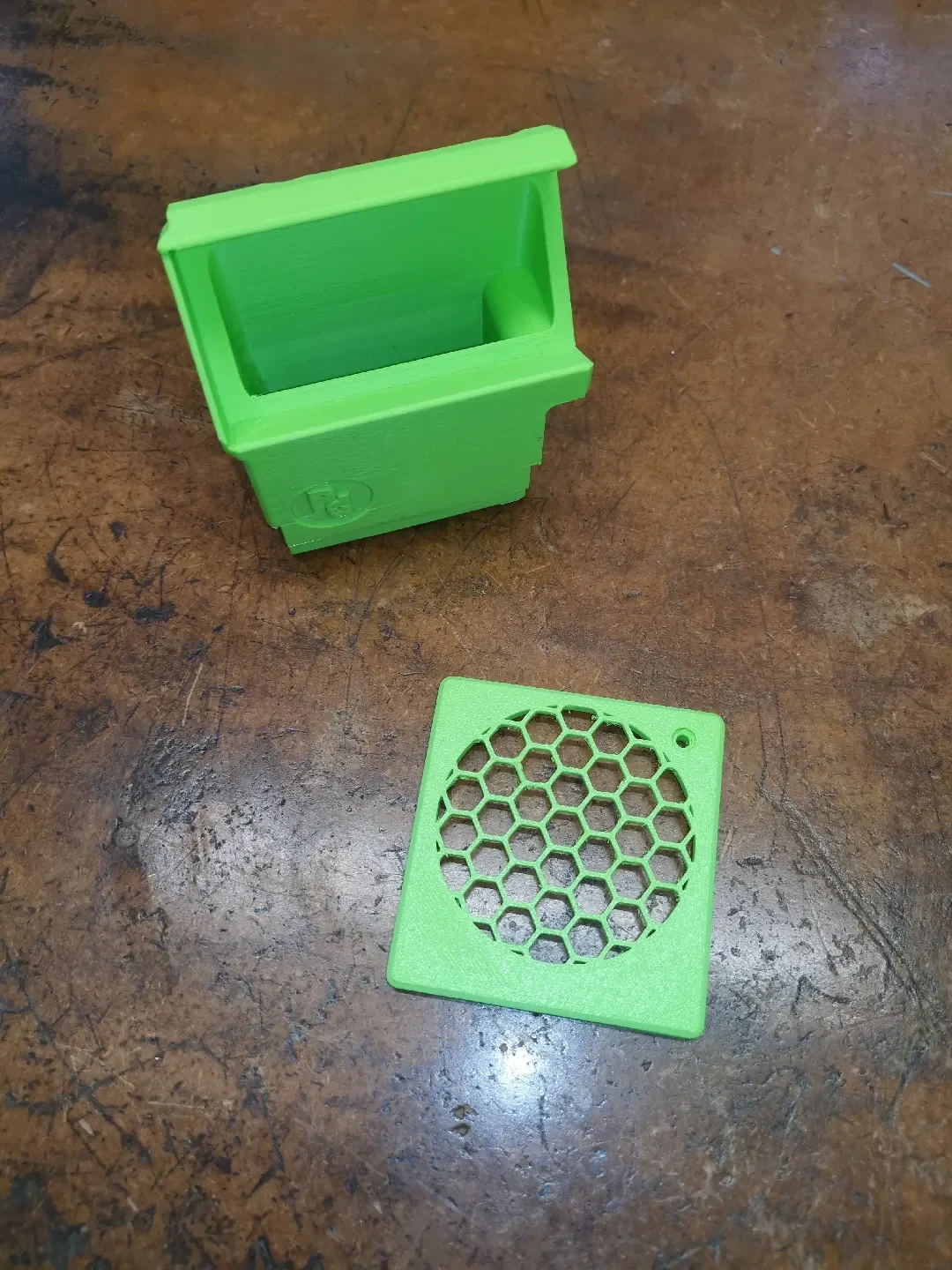

Используйте любой высокотемпературный материал. Я использовал ABS+ для корпуса и ASA для коробки и решетки.

Спецификация:

2x M3x6 для крепления на боковой панели

1x M3x35 (30-40) для крепления для гриля

2x M3x40 (35-40) для крепления вентилятора

8x 6x3 Магниты

5x тепловых вставок M3 Voron Style

1x HEPA-фильтр (стиль Bento-Box = фильтр «робот-пылесос iLife V5»)

6025 Вентилятор 24 Вольта

Углеродные пеллеты

Части, которые я использовал:

1) HEPA-фильтр:

https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82 %AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277 111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_all Items_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu

2) 6025 24 В, 4-контактный ШИМ-вентилятор:

https://de.aliexpress.com/item/1005008213628357.html?pdp_npi=4%40dis%21EUR%21%E2% 82%AC%205%2C40%21%E2%82%AC%205%2C24%21%21%216.14%215.96%21%40210384cc176798029315 48118e4ef1%2112000044259540673%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allIt ems_or_groupList.new_all_items_2007608036824.1005008213628357&gatewayAdapt=glo2deu

Плата Zeros оснащена 4-контактным разъемом ШИМ на 24 В, который можно настроить в файле print.cfg. См. ниже.

Использование расши��ителя клиппера также может быть подходящим вариантом.

Используйте запасной 4-контактный разъем K_Fan3 на оригинальной плате! См. также Sovol github для получения дополнительной информации.

https://github.com/Sovol3d/SOVOL-ZERO

черный — Земля
красный — 24В
желтый — Тахометр (об/мин)
синий — ШИМ

3) Настройте файл принтера.cfg:

Фильтр идеально подходит для моих нужд. Я использую его на 50%, 75% и 100% для максимальной циркуляции.

Если вам понравился мой дизайн, не стесняйтесь ставить лайк, комментировать или добавлять отзывы :)

Удачной печати!
