20260121 ОБНОВЛЕНИЕ_2:
Использование эспандер-клипера открывает новые возможности. Пример: теперь вы также можете управлять 2-контактным вентилятором 6025 через расширитель, поэтому вам не нужно использовать специальный 4-контактный вентилятор, если вы выберете этот вариант.
Пожалуйста, посмотрите:
===========================================================================
20260109 UPDATE_1 (информация о модели, вентиляторе и конфигурации):
1) PB — Sovol Zero — рециркуляционный угольный фильтр vFin_Update20260109.stl --> Прокладка кабеля оптимизирована для 4-контактного разъема
2) Вентилятор 6025, 24 В, 4 контакта с ШИМ — сейчас использу��тся:
https://de.aliexpress.com/item/1005008213628357.html?pdp_npi=4%40dis%21EUR%21%E2% 82%AC%205%2C40%21%E2%82%AC%205%2C24%21%21%216.14%215.96%21%40210384cc176798029315 48118e4ef1%2112000044259540673%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_allIt ems_or_groupList.new_all_items_2007608036824.1005008213628357&gatewayAdapt=glo2deu
Используйте запасной 4-контактный разъем K_Fan3 на оригинальной плате! См. т��кже Sovol github для получения дополнительной информации.
https://github.com/Sovol3d/SOVOL-ZERO
черный — Земля
красный — 24В
желтый — Тахометр (об/мин)
синий — ШИМ
3) Настройте файл принтера.cfg:
В этой версии фильтр теперь идеально подходит для моих нужд. Я использую его на 50%, 75% и 100% для мак��имальной циркуляции.
Несмотря на то, что HEPA-фильтр в конструкции установлен после осевого вентилятора, циркуляция более чем достаточная.
===========================================================================
20251214 оригинал ЗАГРУЗИТЬ:

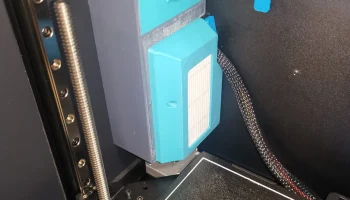

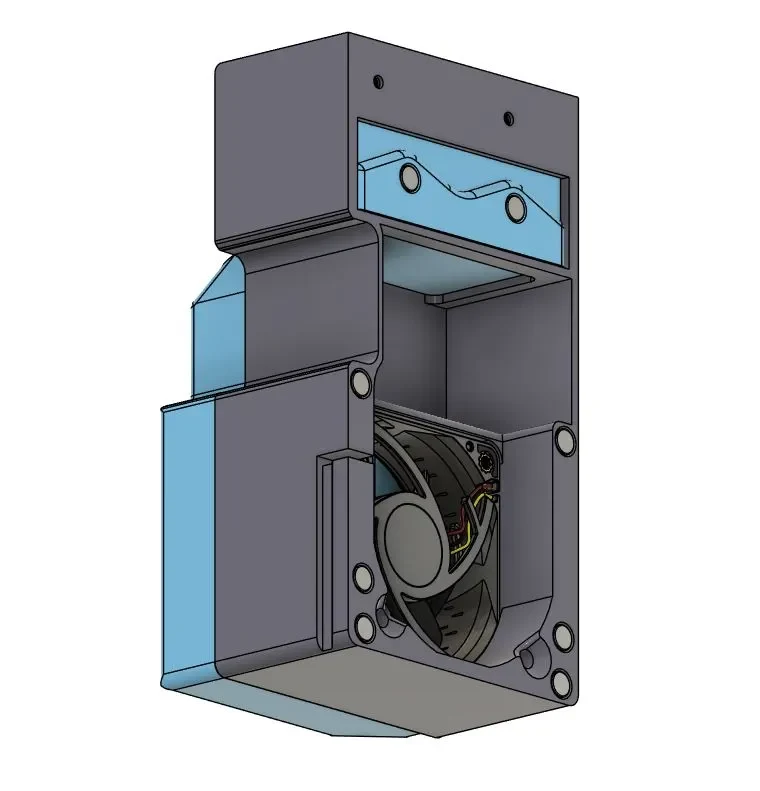

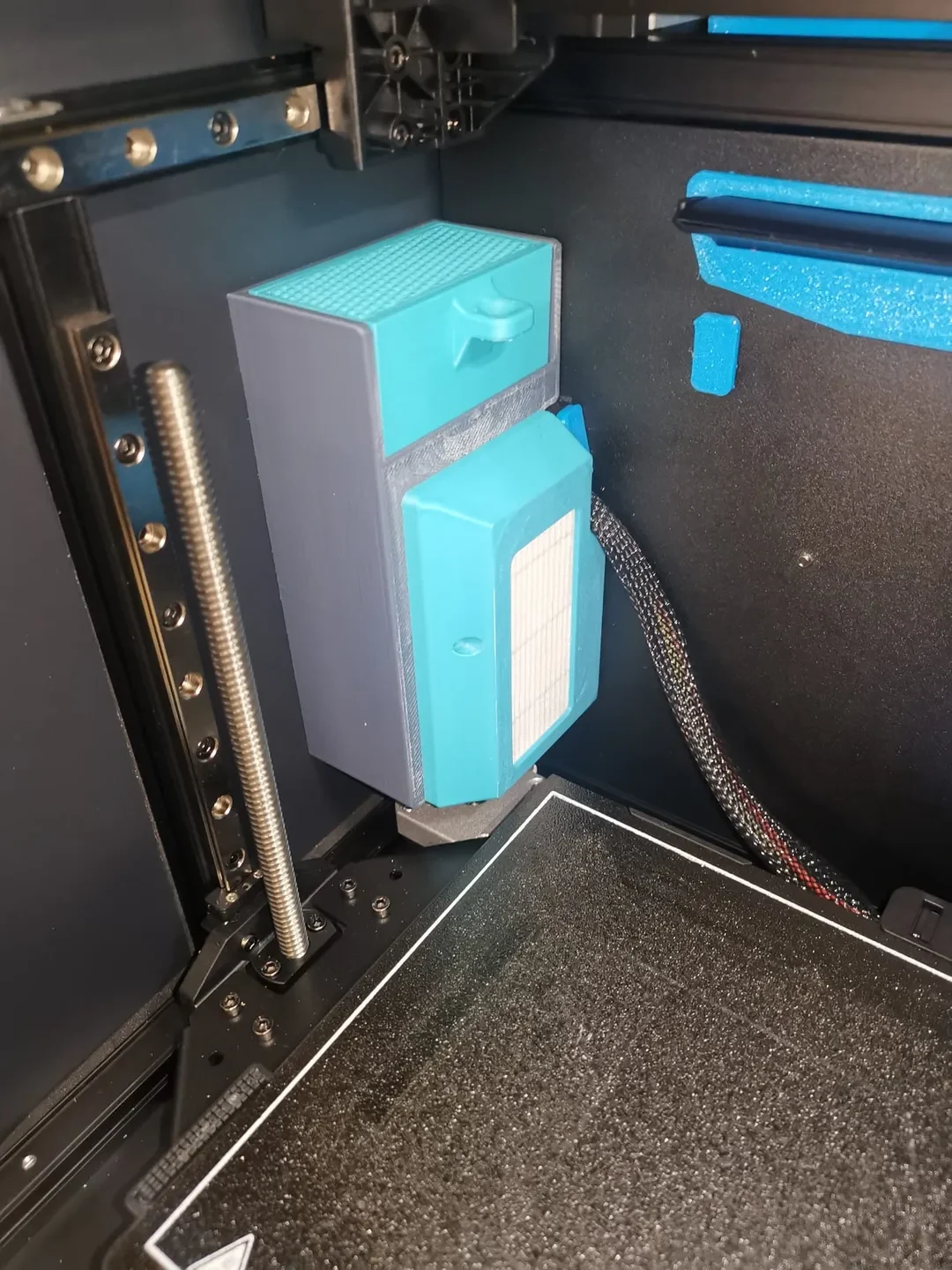

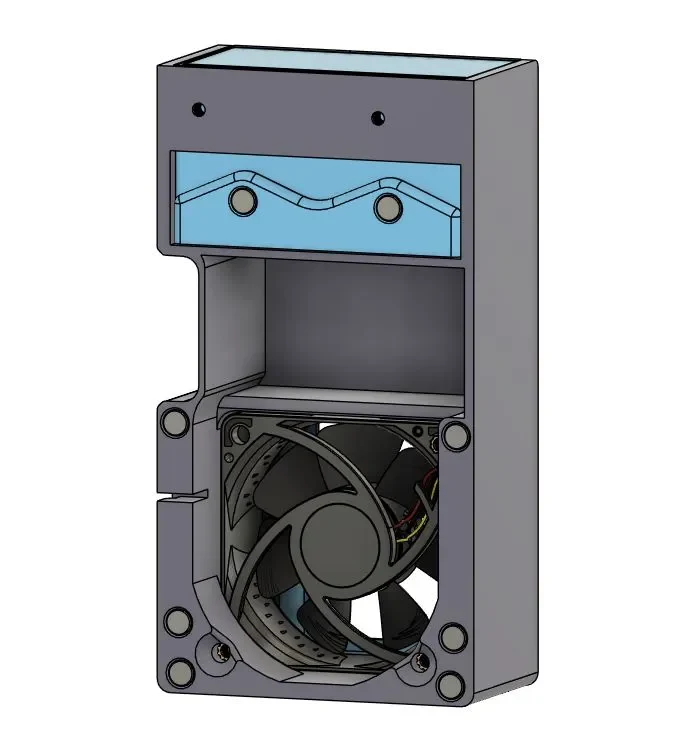

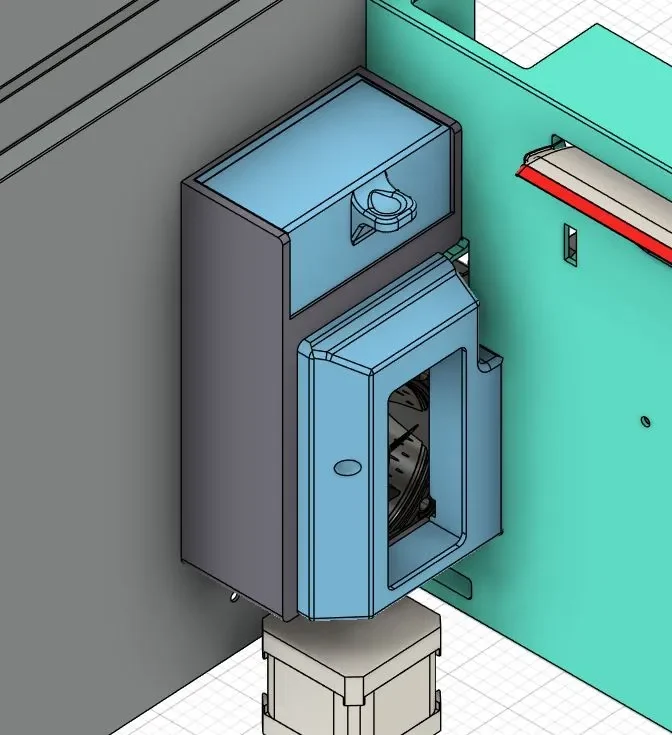

Поскольку в настоящее время для Zero не существует скруббера с рециркуляцией воздуха HEPA/Carbon достаточного размера, я разработал его.

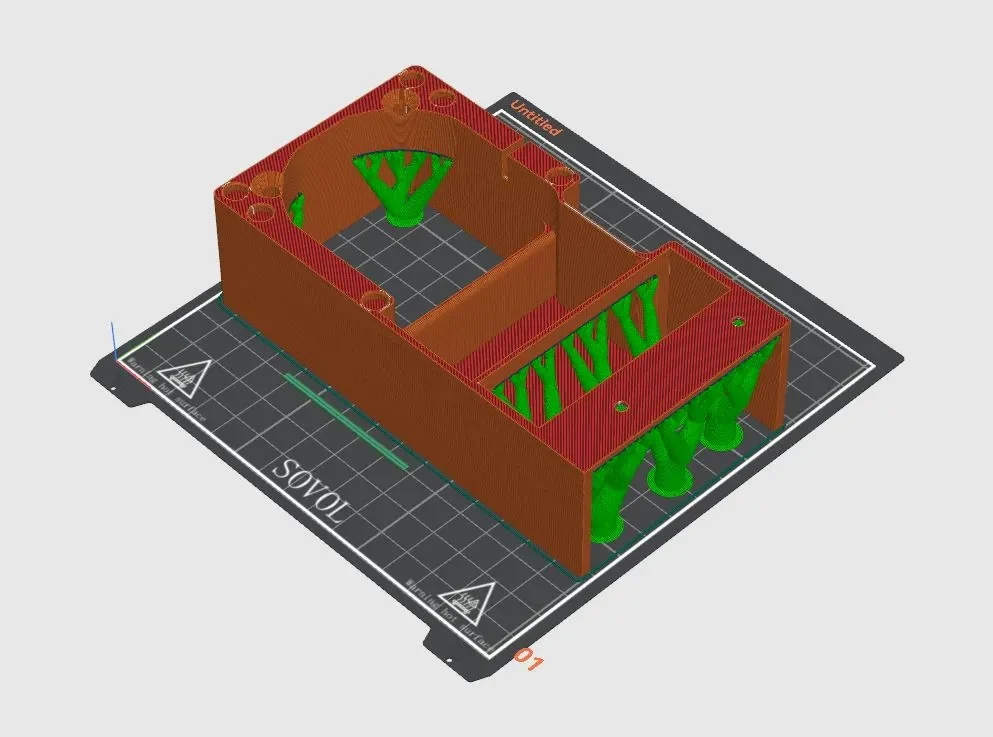

Чтобы распечатать это, вам не нужен другой принтер. Даже основной корпус спроектирован таким образом, что на нем можно печатать с помощью Zero.

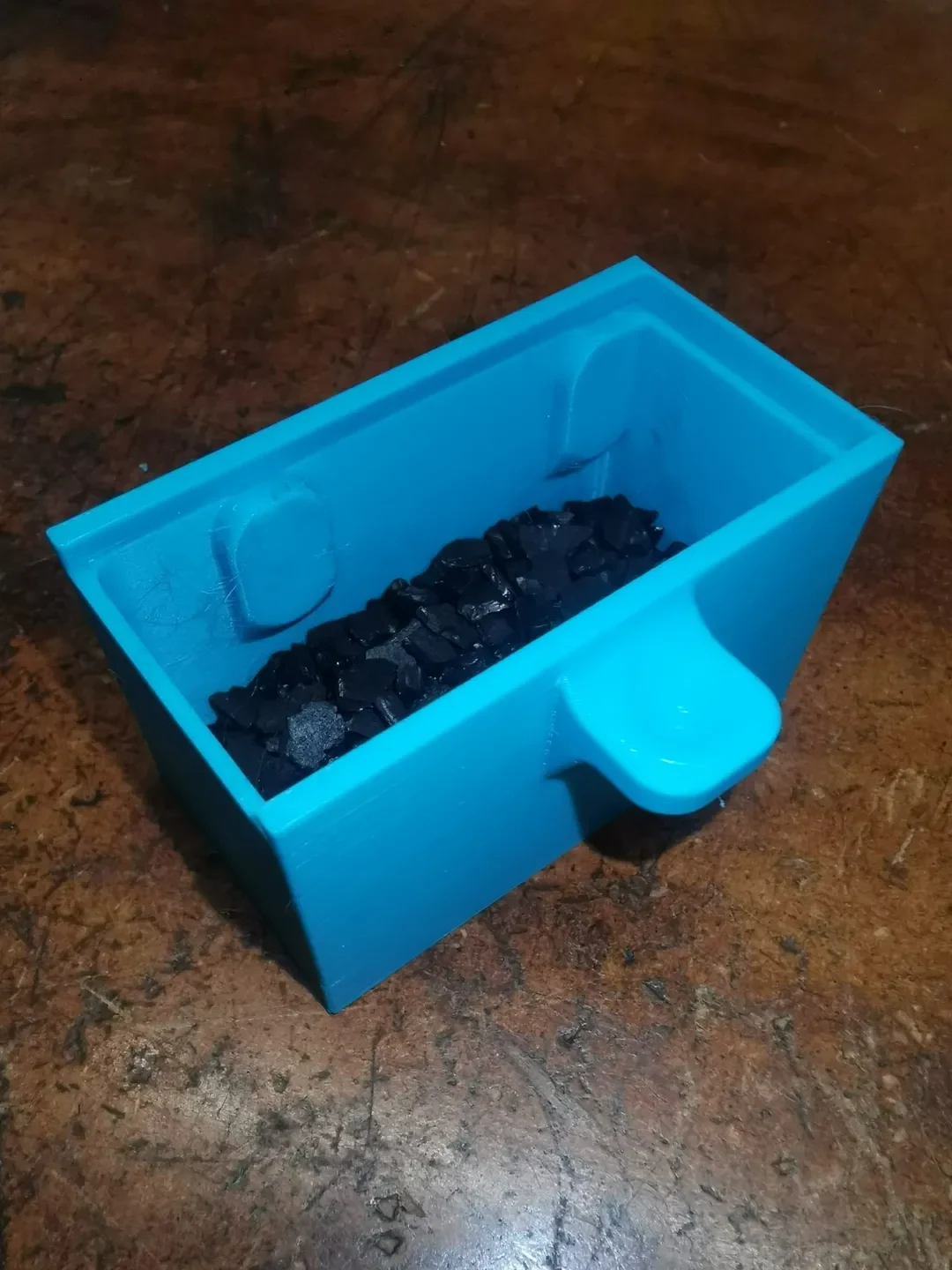

Для угольного ящика и крышки используйте модификатор диапазона высоты в слайсере. Я использовал 25% сот.

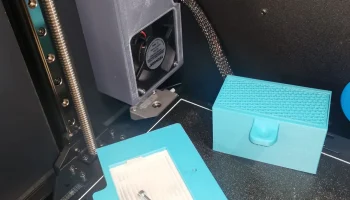

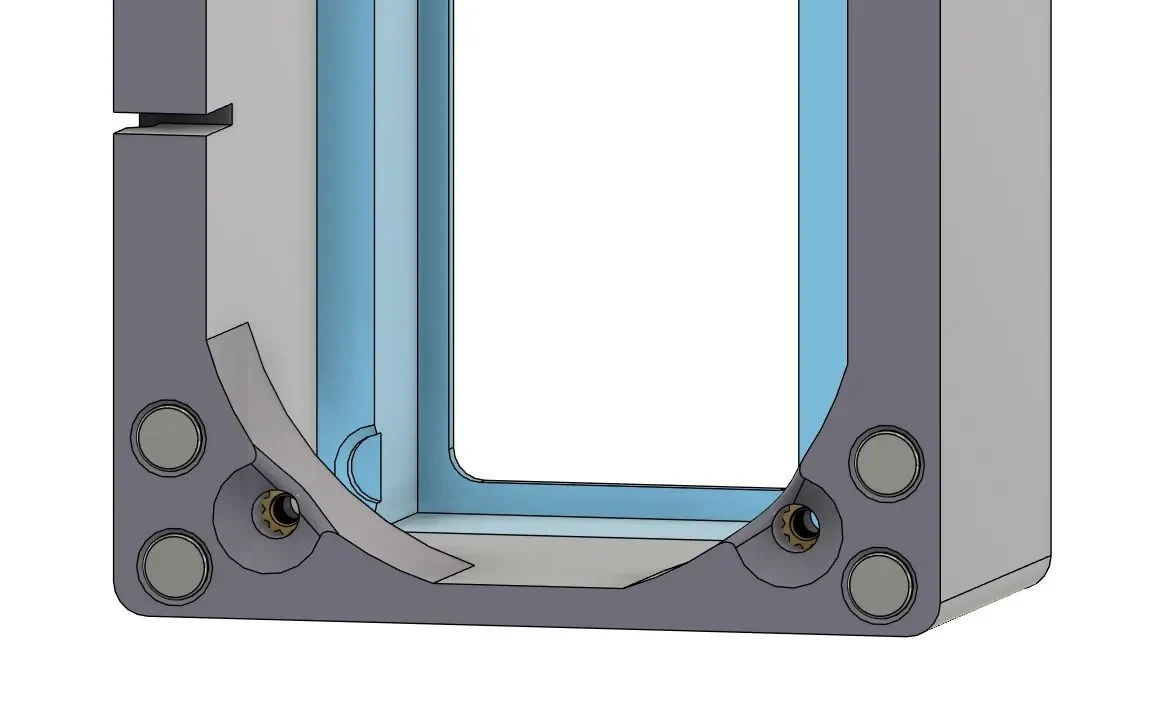

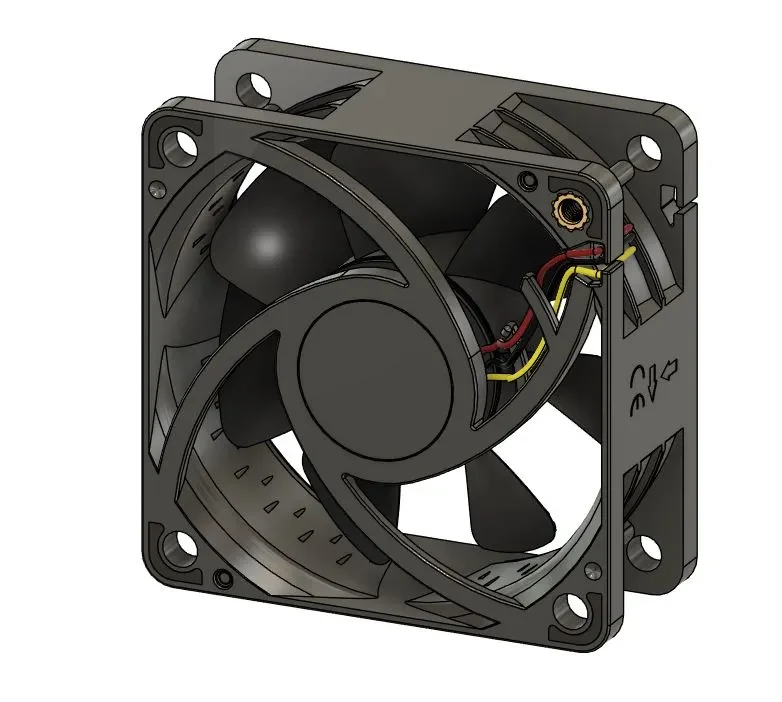

В вентилятор 6025 необходимо установить одну из трех тепловых вставок, чтобы использовать его в качестве крепления для расширения HEPA.
Все детали должны легко самовыравниваться при установке. Чтобы удерживать кабель вентилятора на месте во время установки, я использовал небольшой кусок клейкой ленты.
Плата Zeros оснащена 4-контактным разъемом ШИМ и 2-кон��актным разъемом (постоянно включенным) для напряжения 24 В.

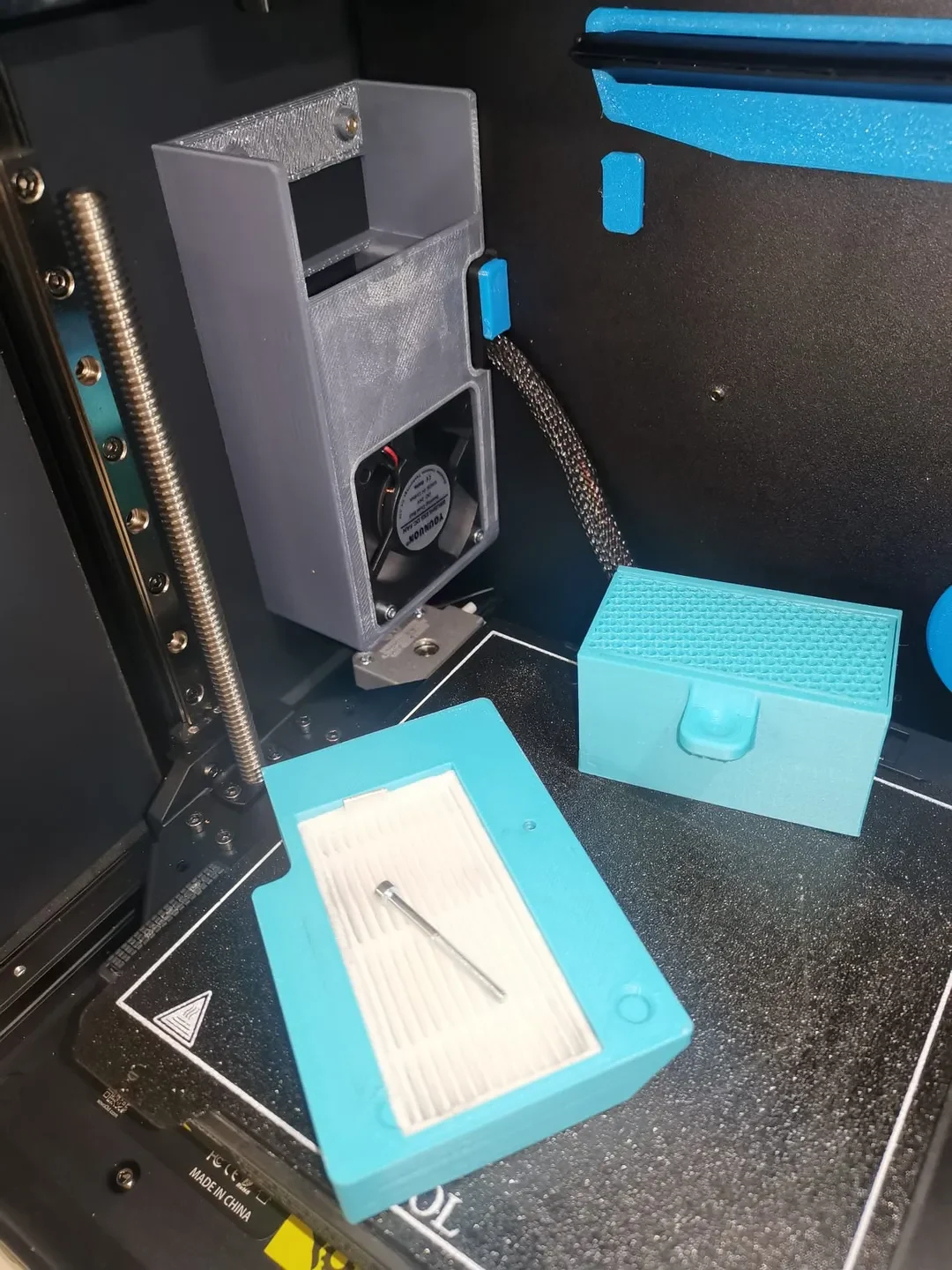

Инструкции смотрите в фотогалерее. Картинки должны быть понятными.
Используйте любой более высокотемпературный материал, хотя бы PETG. Я использовал АБС+.
Спецификация:

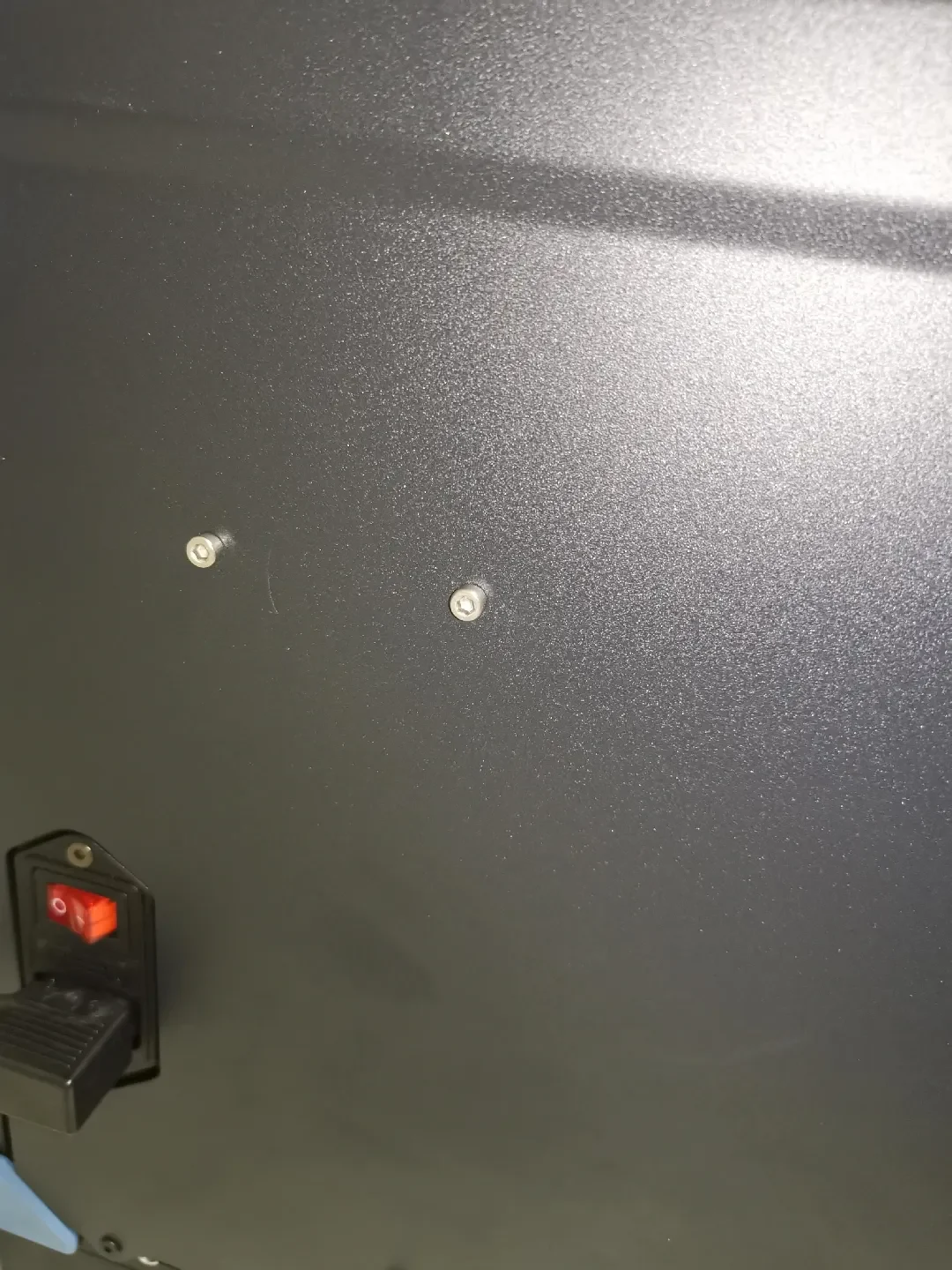

2x M3x6 для крепления на боковой панели
1x M3x35 (30-40) для крепления филь��ра HEPA
2x M3x35 (35-40) для крепления вентилятора
8x 6x3 Магниты
5x тепловых вставок M3 Voron Style
1x HEPA-фильтр (стиль Bento-Box = фильтр «робот-пылесос iLife V5»)
6025 Вентилятор 24 Вольта
Углеродные пеллеты
Части, которые я использовал:
6025 Фанат: (!!! УСТАРЕЛО!!! — см. ОБНОВЛЕНИЕ выше)
https://de.aliexpress.com/item/1005001311076519.html?spm=a2g0o.store_pc_home.promoteRecommendProducts_1023603087.1005001311076519&gatewayAdapt=glo2deu
НЕРА-фильтр:
https://de.aliexpress.com/item/4001333137700.html?pdp_npi=4%40dis%21EUR%21%E2%82 %AC%206%2C27%21%E2%82%AC%206%2C27%21%21%2150.64%2150.64%21%40211b813f17656501277 111213eef4e%2110000015723715590%21sh%21AT%21738244749%21X&spm=a2g0o.store_pc_all Items_or_groupList.new_all_items_2007550574343.4001333137700&gatewayAdapt=glo2deu
Если вам понравился мой дизайн, не стесняйтесь ставить лайк, комментировать или добавлять отзывы :)
Удачной печати!
