Luno Tri Spinner + Учебник по дизайну - Public Domain...

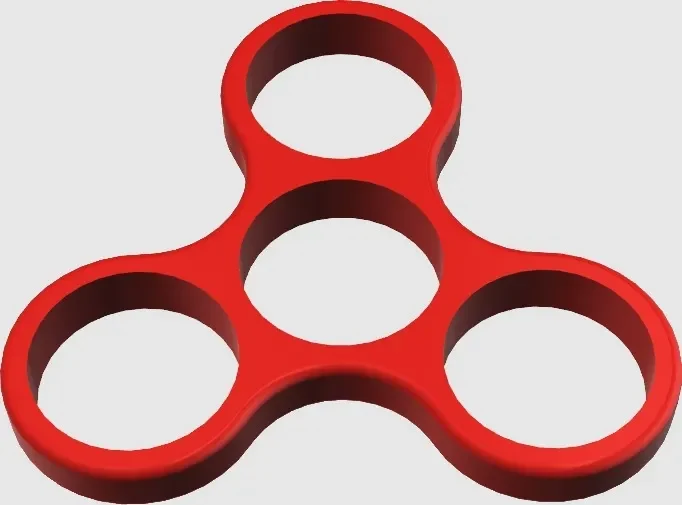

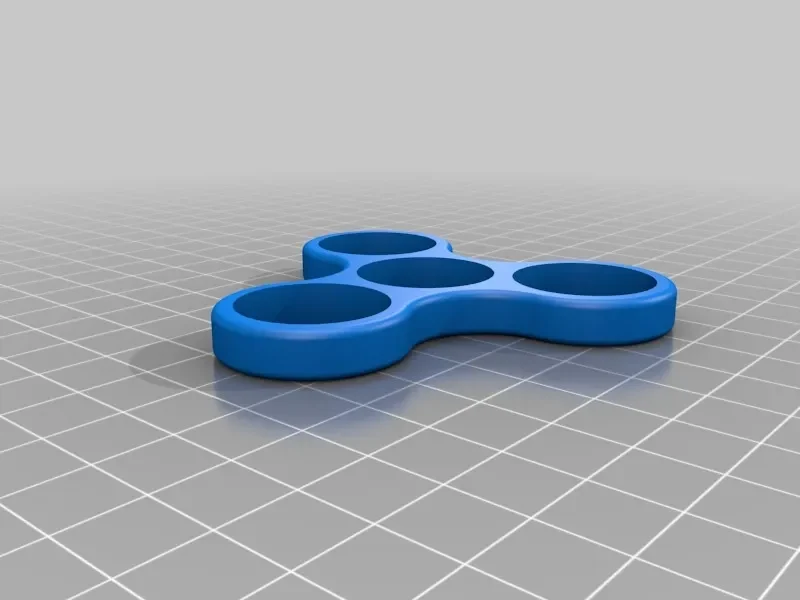

Мой взгляд на три спиннер в более традиционном стиле. Лицензия является общественным достоянием, поэтому не стесняйтесь делать все, что пожелаете. Стандартный размер подшипника 608. Я также включил эскиз 123D Design, который использовал для его создания, и краткое руководство.
Как я это разработал
Супер простой дизайн. Если вы хотите поэкспериментировать с этим, я прикрепил эскиз 123D Design, который я использовал для его создания. Следуйте инструкциям ниже и обратитесь к приложенному снимку экрана, чтобы воссоздать этот счетчик. В этом уроке предполагается, что вы знаете, как ориентироваться в 123D Design. Если вы новичок в 123D Design, посмотрите эту короткую серию видеороликов из 7 частей от shapeways. https://www.youtube.com/playlist?list=PLB1379Ylrc1r-UwRBcCEPpPNUfCG-f2qq
Также нужно понимать, что в круге 360 градусов и чтобы равномерно разнести подшипники на три-спиннере, их нужно расположить на расстоянии 120 градусов друг от друга.
Создайте спиннер!
Чтобы просмотреть изображение в большом размере, щелкните его правой кнопкой мыши и выберите «Просмотреть в новой вкладке».
Шаг 1. Создайте вырез центральной опорной окружности, используя эскизный круг. Я установил диаметр 22,1 мм, так как считаю, что он работает хорошо.
Шаг 2. Нарисуйте линию (полилинию эскиза) из центра шага 1 наружу вправо и вниз под углом 30 градусов. Установите длину линии на 25 мм.
Шаг 3. Нарисуйте линию из центра шага 1 наружу влево и вниз под углом 30 градусов. Установите длину линии на 25 мм.
Шаг 4. Нарисуйте линию наружу прямо вверх и установите длину линии 25 мм. Теперь у вас есть центральные места для вырезов подшипников. См. рисунок 1 на изображении.
Шаг 5. Используйте эскизный круг в каждом центральном месте, чтобы сделать круги диаметром 22,1 мм.
Шаг 6. В тех же центрах подшипников по периметру снова используйте инструмент «Эскиз окружности» и создайте круги диаметром 28,1 мм. Это дает нашим подшипникам красивую прочную стенку толщиной 3 мм. Вы можете сделать эти 26,1, если хотите, чтобы стенки были тоньше 2 мм. См. рисунок 2 на изображении.
Теперь это почти завершено. Технически вы могли бы поместить круг диаметром 28,1 мм вокруг центрального подшипника и получить вращатель, но давайте теперь сделаем изогнутые отступы.
Шаг 7. По сути, вам нужно повторить шаги 2-4, описанные выше. Однако на этот раз вы будете рисовать линии между существующими центрами кругов. Все линии должны находиться под углом 60 градусов друг от друга.
Шаг 8. На ненесущих центрах с помощью эскизного круга создайте круги диаметром 21,9 мм. Это приводит к тому, что ненесущие круги пересекают стенки несущих кругов. См. рисунок 3.
Шаг 9 — Удалите направляющие из центра. Просто нажмите на строку и нажмите «Удалить». Это упрощает выбор объектов для выдавливания.
Шаг 10. Выберите только несущие стены и пространство между несущими стенами и центральным вырезом под опору. Вы можете выбрать несколько объектов, удерживая клавишу Shift, а затем щелкнув мышью. См. рисунок 4.
Шаг 11. Как только все объекты выбраны, щелкните шестеренку и выберите «Выдавливание». Установите расстояние выдавливания 7 мм. Удерживая левую кнопку мыши на выдавленной модели, перетащите ее из эскиза. См. рисунки 4 и 5.
Теперь у вас должна быть грубая 3D-модель спиннера! Теперь давай закончим!
Шаг 12. Выберите «Изменить», а затем «Скруглить». Теперь выберите в��рхний и нижний внешний край модели, снова используя клавишу Shift, чтобы выбрать оба одновременно. Внизу экрана появится окно. Введите 1.3 и нажмите Enter. См. рисунок 6.
Вот и все! Ваш спиннер теперь готов, и вы полностью воссоздали то, что есть у меня. Если вы попали сюда, ПОЗДРАВЛЯЕМ!
