Магнитный тактильный спиннер
Я перепробовал много игрушек-непоседа (сделанных сам или скачанных), и эта, пожалуй, лучшая.
Эта модель — мое собственное творение, но она во многом вдохновлена моделью, созданной @tzachmost_296167 (Spinfinity), обязательно обратите внимание на его модель!
Я решил сделать свою собственную версию, так как это очень простая конструкция, и мне не понравились использованные допуски @tzachmost_296167 (особенно для магнитов) и сила щелчка (на мой вкус, он был слишком слабым), поэтому я добавил больше магнитов. Конечно, вы можете снизить силу магнитов, заполнив одну половину фиджи магнитами, а вторую половину выбранным вами количеством магнитов.
НАСТРОЙКИ ПЕЧАТИ:
Печатайте рисунком ручки вниз (отверстиями для подшипников вверх).
Вы ДОЛЖНЫ использовать высоту слоя 0,2 мм, поскольку весь дизайн имеет вертикальные размеры, кратные 0,2 мм.
НЕ используйте опоры.
Приостановите печать на СЛОЕ 23, чтобы вставить магниты. Убедитесь, что вы правильно соблюдаете полярность! (подумайте, это не ракетостроение).
Наполнение зависит от вас. Лично я использовал 70%, так как это делает игрушку-непоседу красивой и тяжелой, но вы можете использовать все, что захотите.
ДОПОЛНИТЕЛЬНО: последний слой можно утюжить. Он разгладит последний слой и предотвратит соприкосновение половинок (они не должны соприкасаться, так как есть зазор 0,4 мм, но если ваш принтер не очень хорошо откалиброван, может помочь утюг).
ДОПОЛНИТЕЛЬНО: вы также можете остановить печать на СЛОЕ 3, чтобы изменить цвет рисунка ручки, как это сделал @tzachmost_296167. Мне лично не нравится внешний вид, но вам может!
НЕОБХОДИМОЕ ОБОРУДОВАНИЕ:
1x — 608 Подшипник (неважно, закрытый или нет)
Магниты от 11x до 20x — 4x2
ДОПУСКИ:
4,5x2,2 мм для отверстий для магнитов (⌀4,5 мм должно хватить для любого принтера. Если у вашего принтера слишком много потеков, залейте отверстия суперклеем, иначе они будут дребезжать)

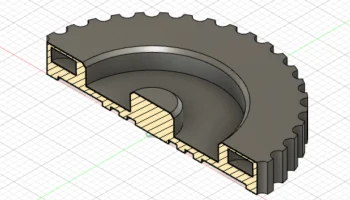

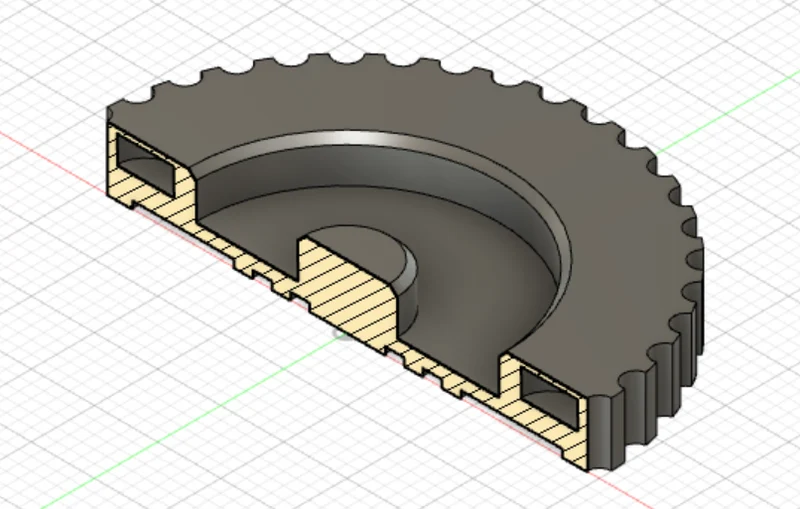

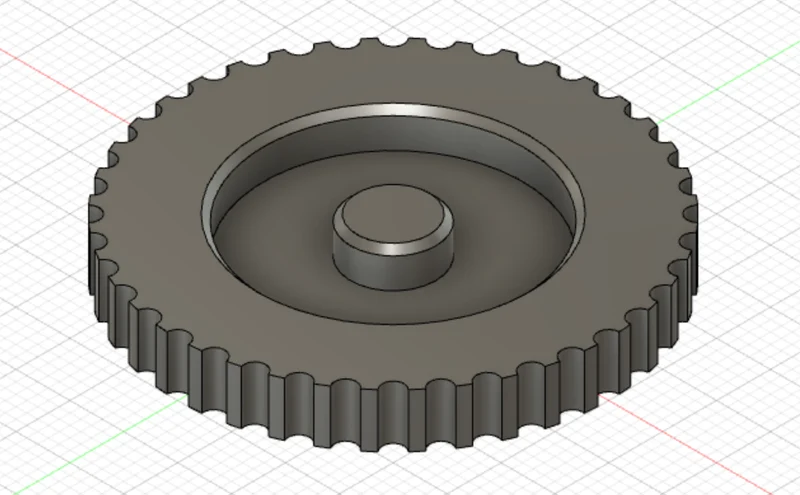

7,9 мм для внутреннего диаметра подшипника [деталь № 1] (Это обеспечивает хорошую плотную посадку. Довольно легко собрать и довольно сложно разобрать, но все же возможно).

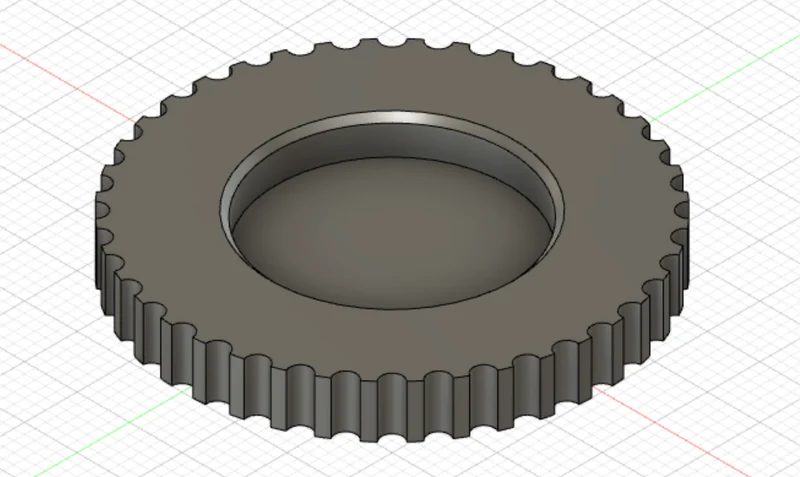

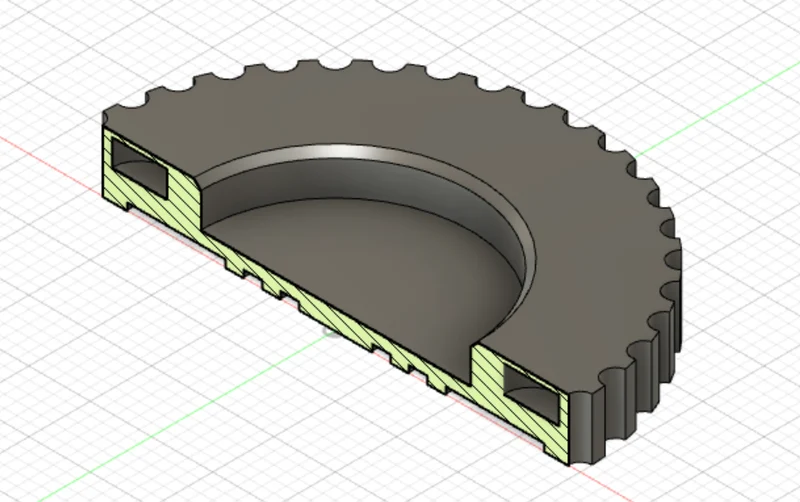

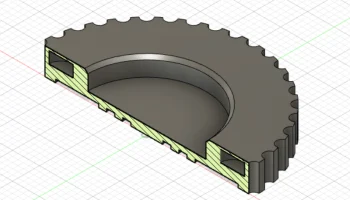

22 мм для внешнего диаметра подшипника [деталь № 2] (это также обеспечивает довольно плотную посадку, практически невозможно вынуть подшипник, не повредив отпечаток).
.ШАГОВЫЕ ФАЙЛЫ:
Я также включил файлы .step, если вы хотите изменить этот дизайн или поиграть с допусками. Не стесняйтесь поделиться своим дизайном, просто укажите мне. Уважайте лицензию
СТАВЬТЕ ЛАЙК, СКАЧИВАЙТЕ, СОБИРАЙТЕ, КОММЕНТИРУЙТЕ И САМОЕ ГЛАВНОЕ НАСЛАЖДАЙТЕСЬ!
