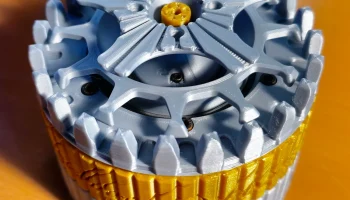

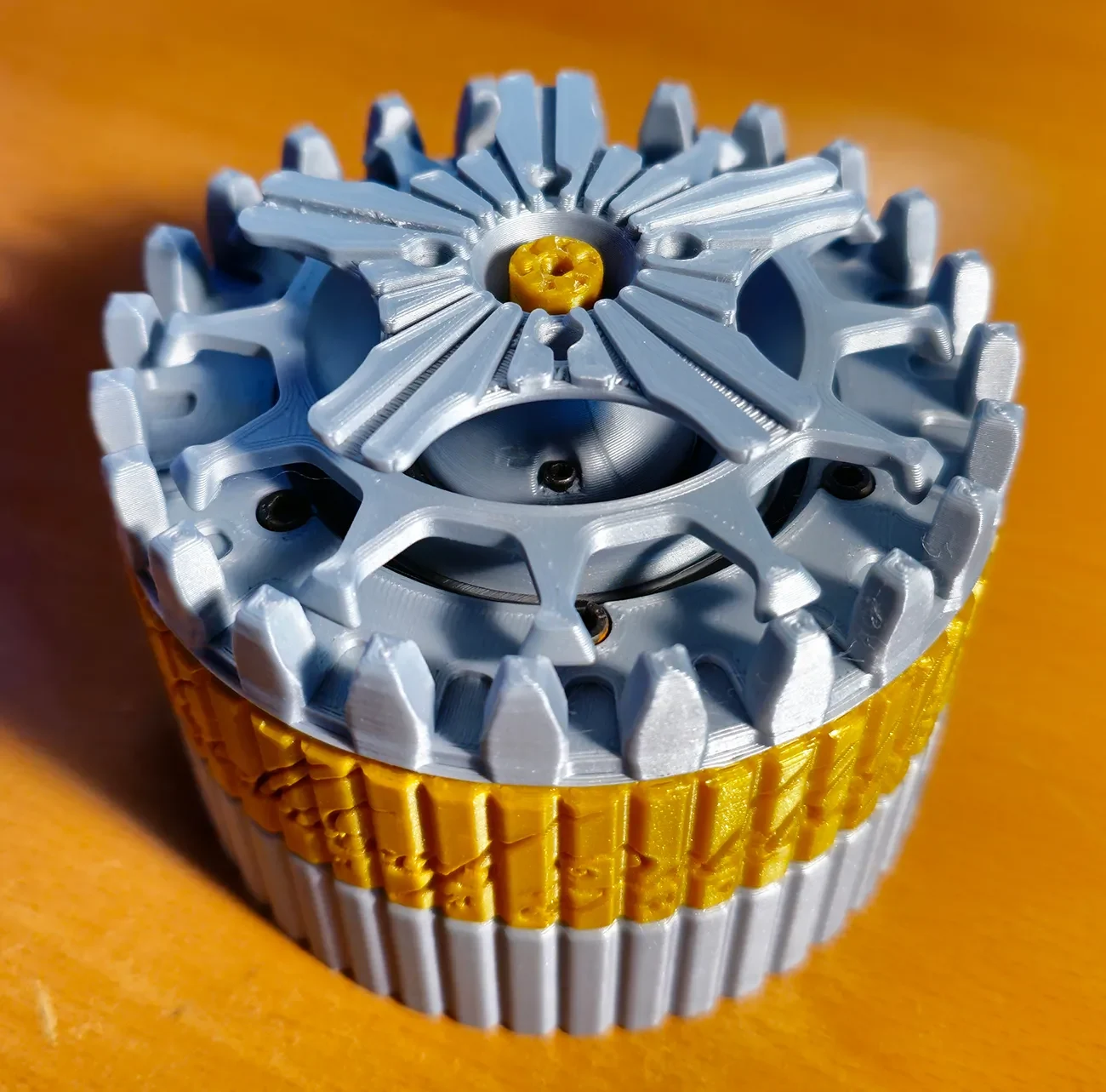

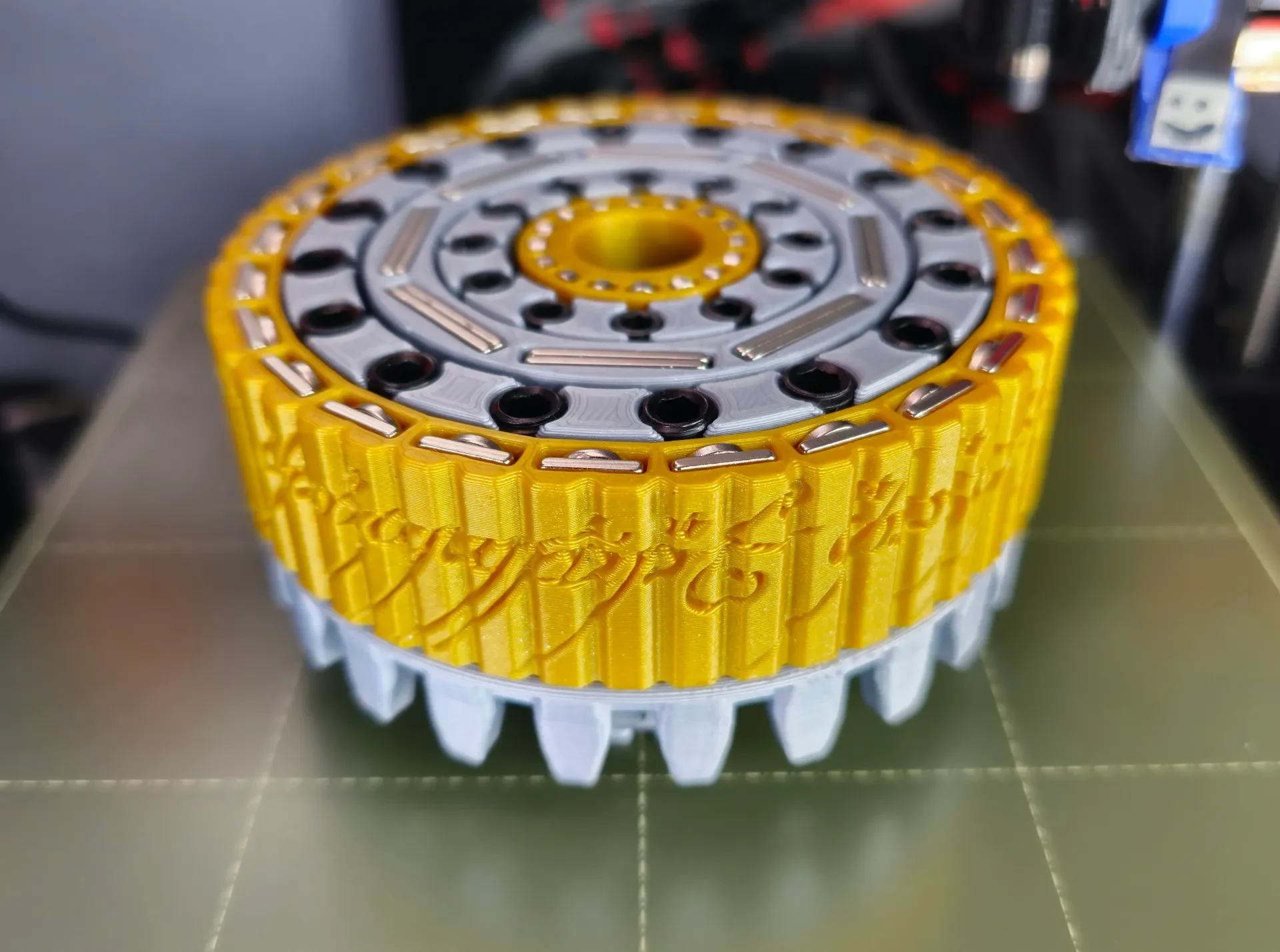

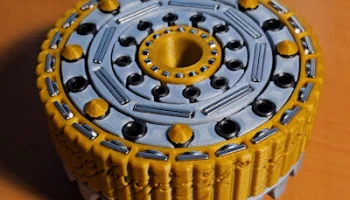

The One Thing - спиннер с магнитной коробкой передач........
Во время апрельского конкурса магнитов я увидел пару конструкций магнитных коробок передач и начал смотреть видео, которые натолкнули меня на некоторые идеи.
Позже появилось несколько вариаций, и после того, как я понял, что мне пришлось удвоить количество магнитов, которые я использовал, у меня есть… штука… которая работает довольно хорошо, и с ней интересно возиться.

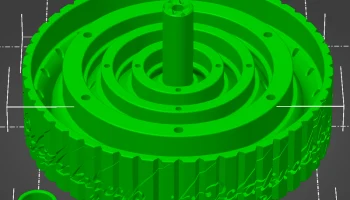

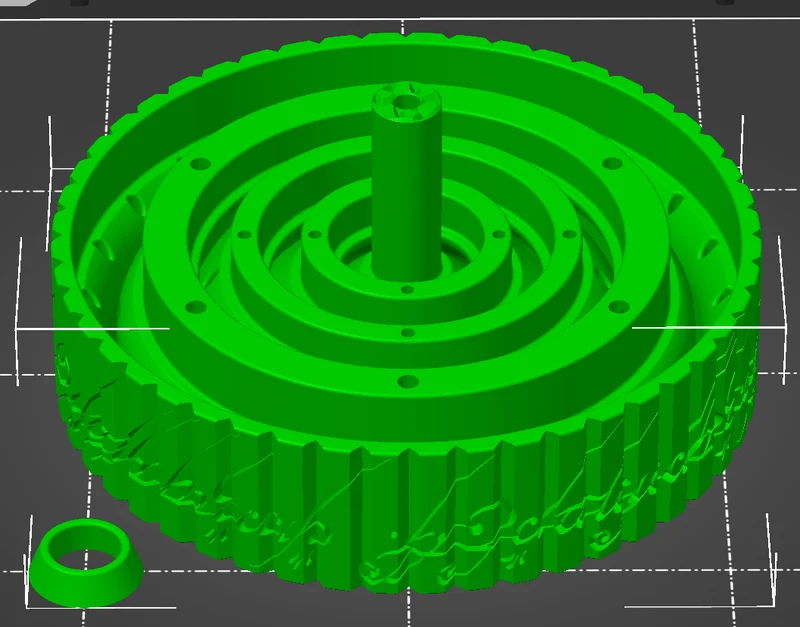

Я спроектировал основные кольца для печати без опор, при условии, что они печатаются сверху вниз, и я надеюсь, что допуски не слишком жесткие для некоторых принтеров. Зазор между каждым кольцом в самом тонком случае составляет всего 1 мм, и ни один из моих отпечатков с моим Mini и соплом 0,4 мм не потерся.

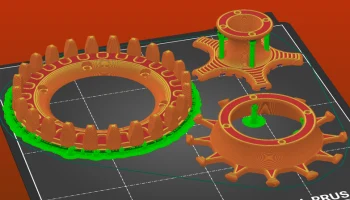

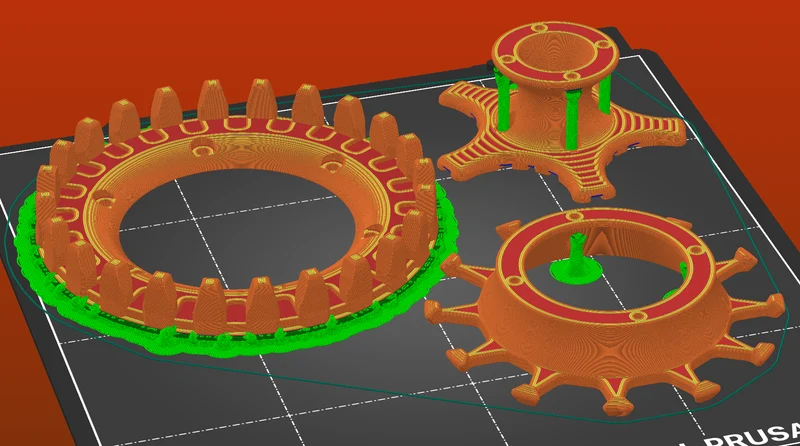

Первоначальная тонкая версия нижнего внешнего циферблата Ring 4 не нуждается в опорах, но новая версия должна печатать перевернутой из-за зубцов, поэтому новому «дну» необходимы опоры по всему внешнему кольцу. Меньшие отверстия для винтов для пары нижних циферблатов и оснований также нуждаются в опорах, и органические лучше всего подходят для всех.

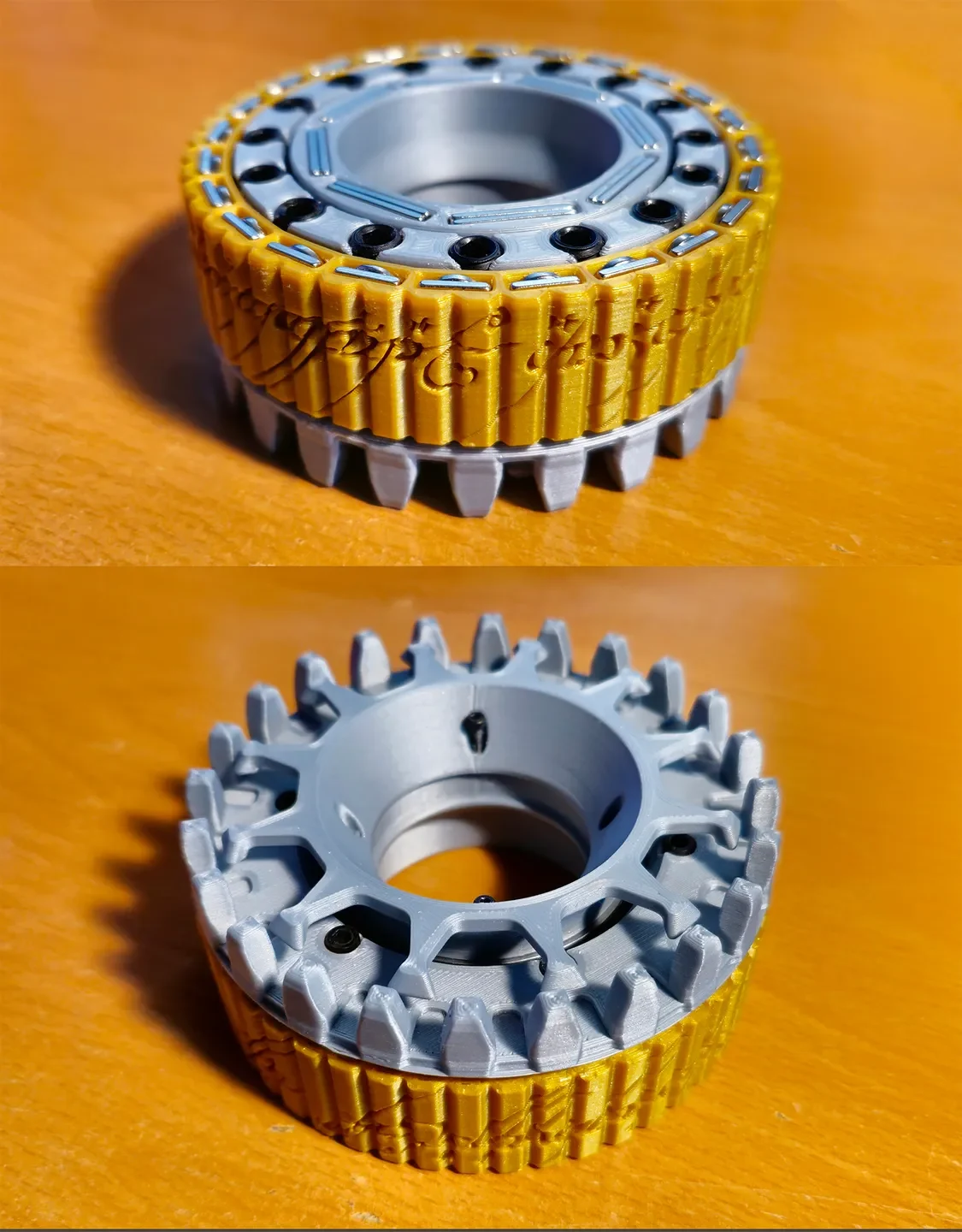

Нижние циферблаты и основания необходимо ввинчивать в кольца 2, 3 и 4, чтобы разместить между собой подшипники, и я обнаружил, что, как только я неизбежно удалил пару крошечных отверстий для винтов, собирая и разбирая его снова и снова, капля клея «Крейзи» в отверстия и вкручивание только винтов наполовину, пока он не высохнет, вернуло им работоспособность.
Вот список дополнительных деталей, необходимы�� для работы этой штуки.
Магниты х 96
Все куплено на amazon.ca, и не все такие толстые, как рекламируется.

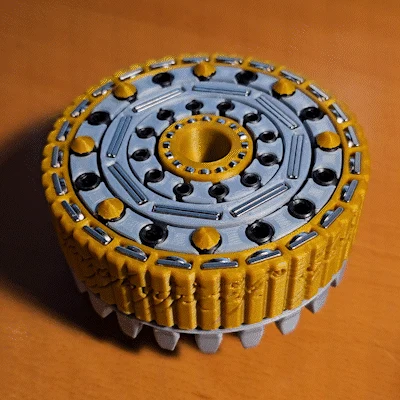

Магниты в каждом кольце должны чередоваться между севером и югом, и я проделал крошечные отверстия под каждым слотом для магнитов, чтобы можно было выталкивать магниты во время прототипирования, а также потому, что вы почти гарантированно случайно вставите некоторые из них задом наперед, и вам придется удалить их, чтобы повторить попытку. Чередование севера и юга вокруг колец имеет решающее значение!
Кольцо 5 — круглые магниты 10x2 мм x 48 (на самом деле толщина 1,6 мм, поэтому, если сложить их вдвое, они поместятся в пазы 3,30 мм)
Смешивание круглых и квадратных магнитов будет работать только в том случае, если их толщина составляет 1,6 мм и 1,7 мм соответственно, как у меня. 24 квадратных, 24 круглых.
Сложить квадратные магниты вдвое не получится, так как они будут слишком толстыми.

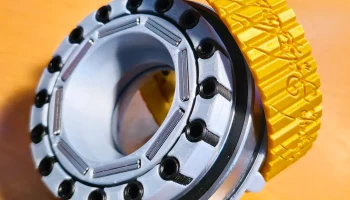

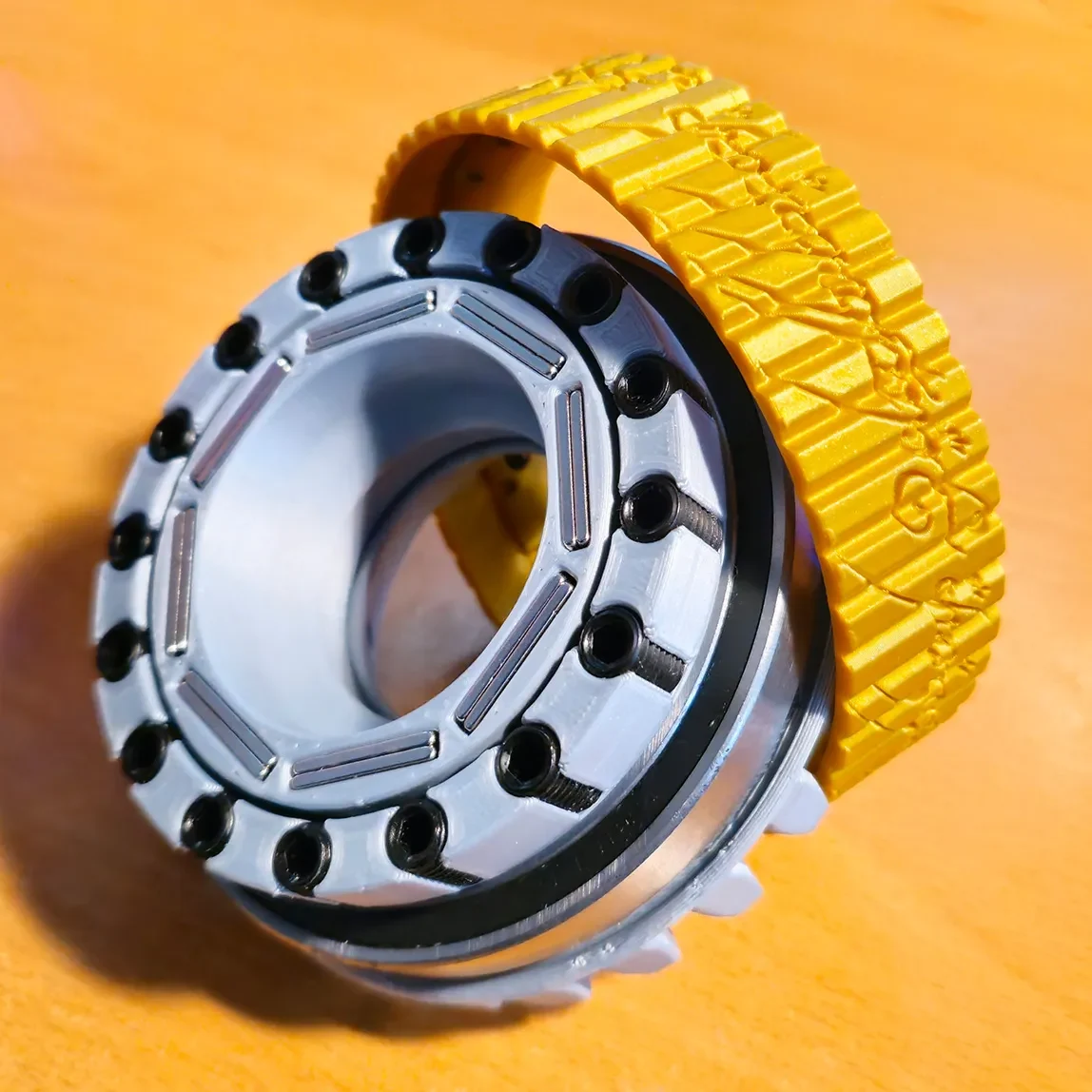

Кольцо 3 — прямоугольные магниты 10x20x2 мм x 16 (фактически толщина 1,55 мм, поэтому, если их сложить вдвое, они поместятся в пазы 3,30 мм)
Кольцо 1 — круглые магниты 4x2 мм x 32 шт. (16 пар уложены в паз глубиной 8 мм)
Подшипники x 4 (или только 2 самых больших для версии с 3 кольцами вместо 5 колец)
Все они были куплены на amazon.ca, я открыл их и использовал варсол, чтобы удалить смазку, чтобы они свободно вр��щались.
Радиальные шарикоподшипники uxcell 6815-2RS, внутренний диаметр 75 мм, внешний диаметр 95 мм, диаметр отверстия 10 мм, 1 шт.
uxcell 6710-2RS Радиальные шарикоподшипники 50 мм x 62 мм x 6 мм x 1
uxcell 6806-2RS Радиальный шарикоподшипник 30x42x7 мм x 1
Подшипники Donepart 6900 ZZ C3, высокоскоростные шарикоподшипники 10 мм x 22 мм x 6 мм, 1 шт.
Шлифовальные и монтажные винты
Кольцо 4 — установочные винты 8x12 мм, 16 шт.
Кольцо 2 — установочные винты 6x10 мм, 12 шт.
Кольцо 4, нижнее внешнее кольцо — винты с шестигранной головкой m3x8, 6 шт.
Кольцо 3, нижний средний циферблат — винты с шестигранной головкой m2x8, 4 шт.
Кольцо 2, нижний внутренний циферблат и основание — винты с шестигранной головкой m2x8 x 4
Не могу дождаться, чтобы увидеть отпечатки этой странной вещи других людей!
Обновления:

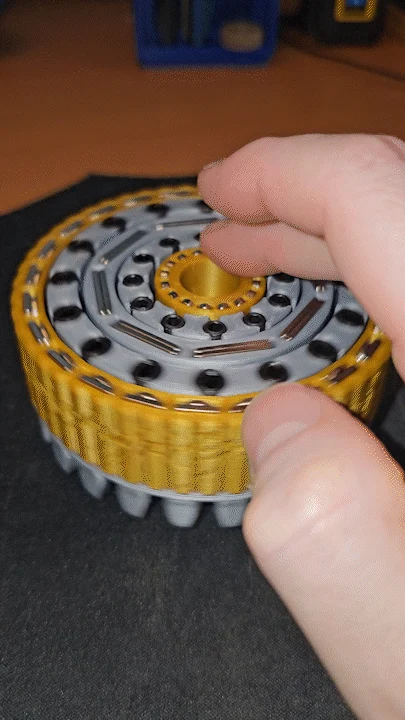

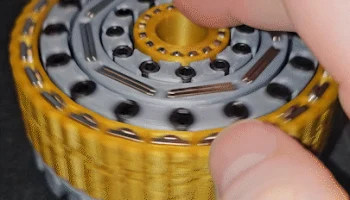

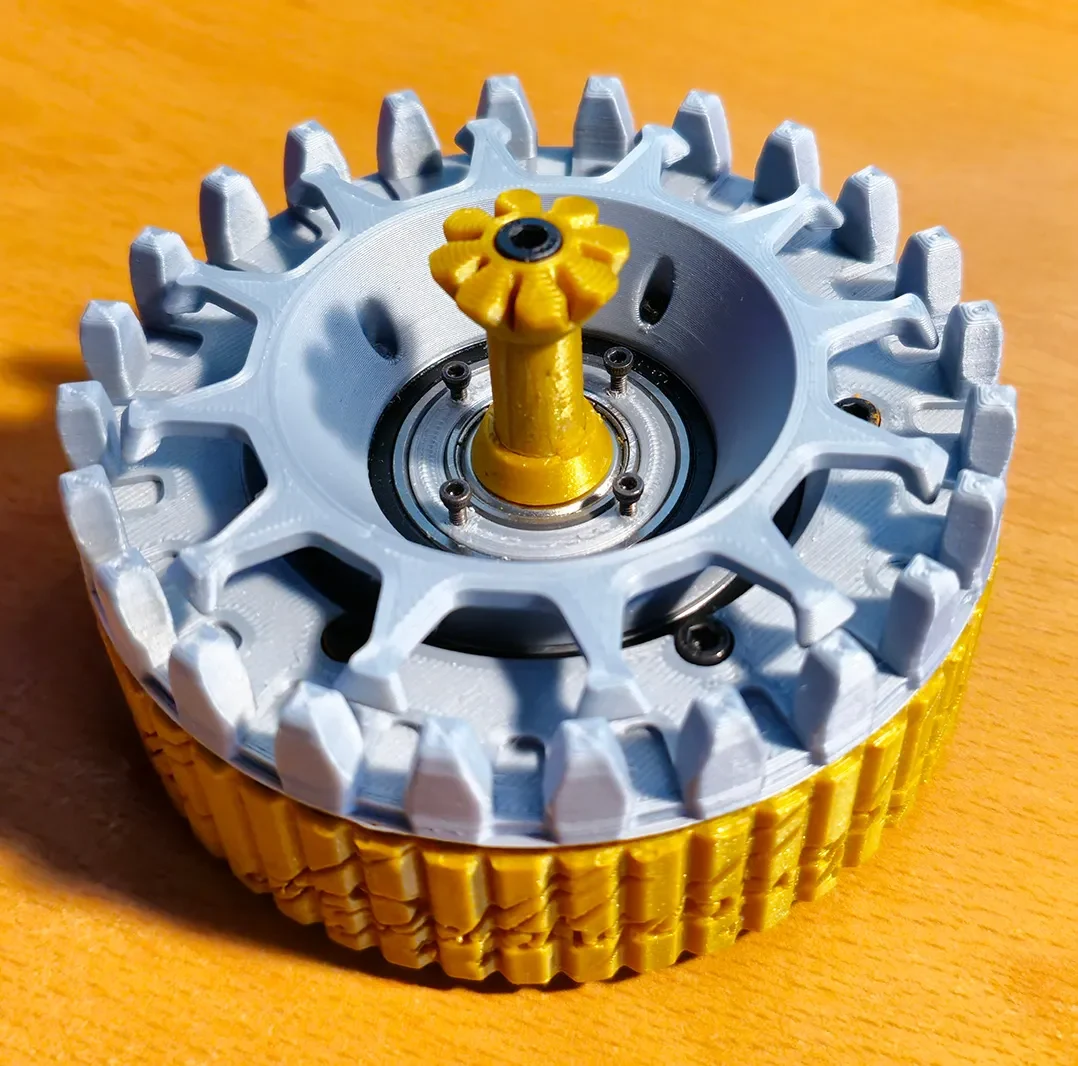

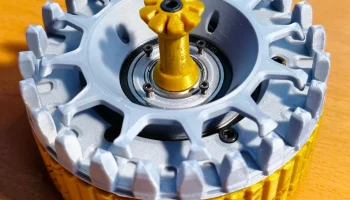

Я сделал небольшую ручку для нижней центральной стойки, напоминающую корону, чтобы мне было легче удерживать все это, используя только центральное кольцо между большим и средним пальцами. В конечном итоге это позволило мне превратить все это в своего рода волчок, и я обнаружил, что если я буду вращать 4-е кольцо и 5-е внешнее кольцо с некоторой силой в противоположных направлениях, я могу заставить все это вращаться по столу, где оно резко остановится, сидя под углом.
