Вертикальное крепление переходной платы PCIe для корпусов...

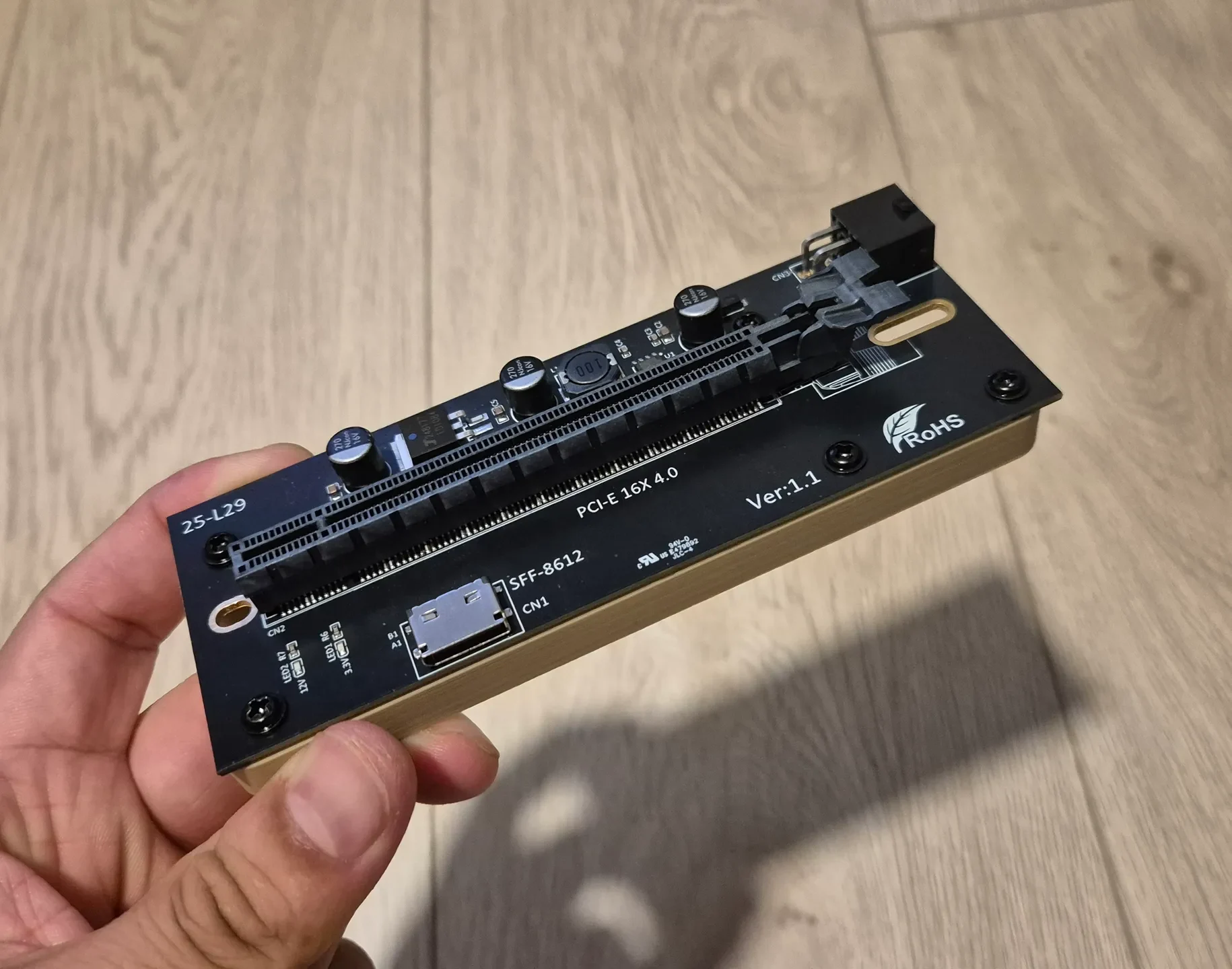

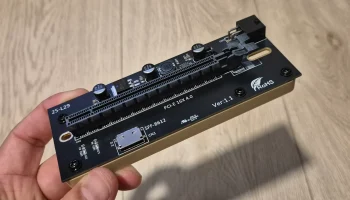

Это крепление предназначено для платы PCIe x16 «TISHRIC M.2 M-Key 2242/2260/2280 To PCIE 4.0 X16 Riser Card PWR ATX 6PIN 12 VUp до 32 Гбит/с с кабелем Oculink SFF-8612/8611 длиной 50 см». Ссылка связана с 6-контактной версией питания ПК (v1.1). Существует версия с 24-контактным питанием (v1.2), но я думаю, что она немного излишняя, но должна быть совместима.

https://www.aliexpress.com/item/1005010712390112.html

Требуется:

5 тепловых вставок M3 Voron.

2 винта 6-32 (длина 4 мм) — стандартные крепежные винты или винты для блока питания.

5 винтов M3 — подойдут те, что идут в комплекте. Максимальная длина: 8 мм.

Инструкции:

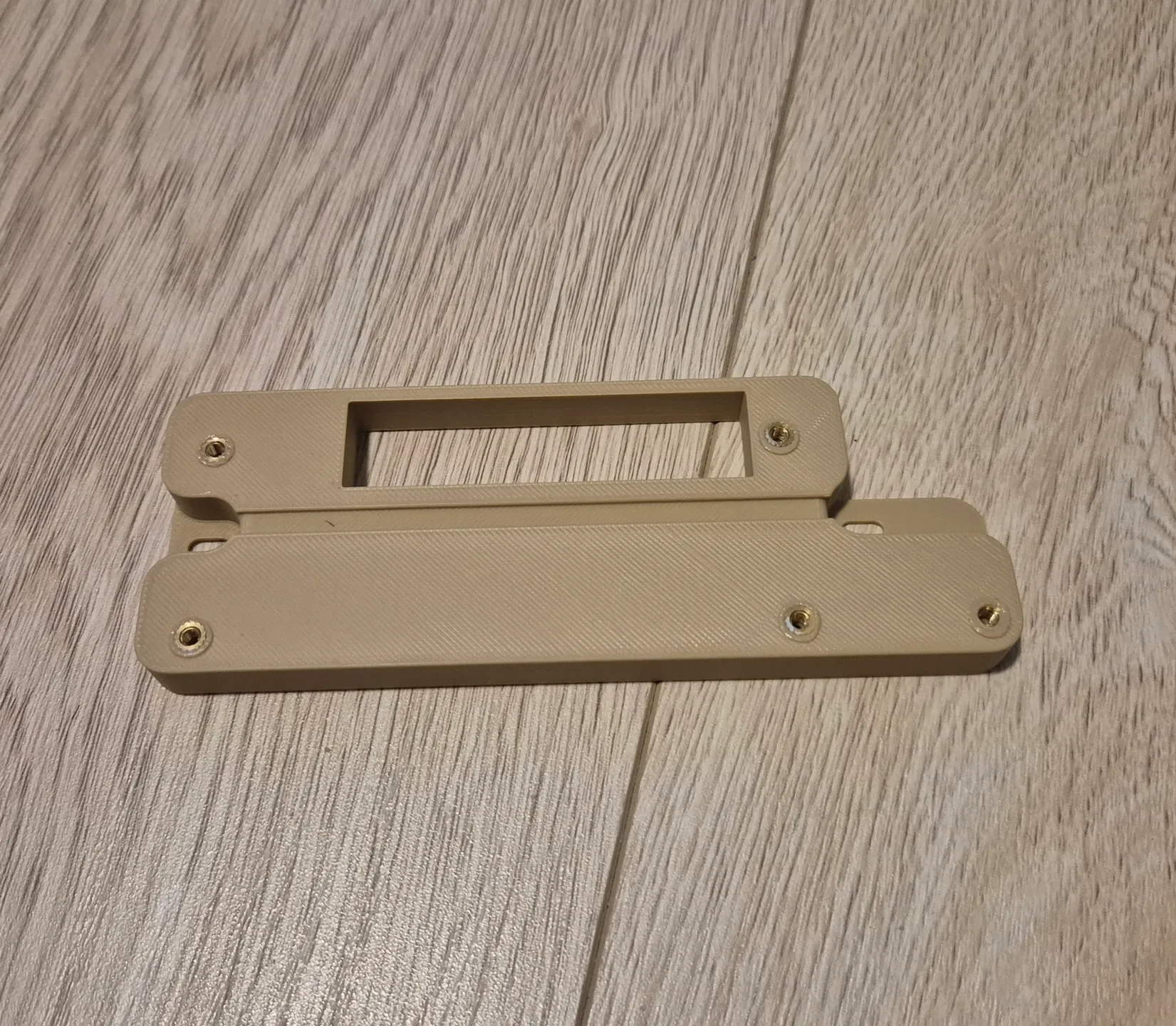

Вставьте тепловые вставки в крепление.

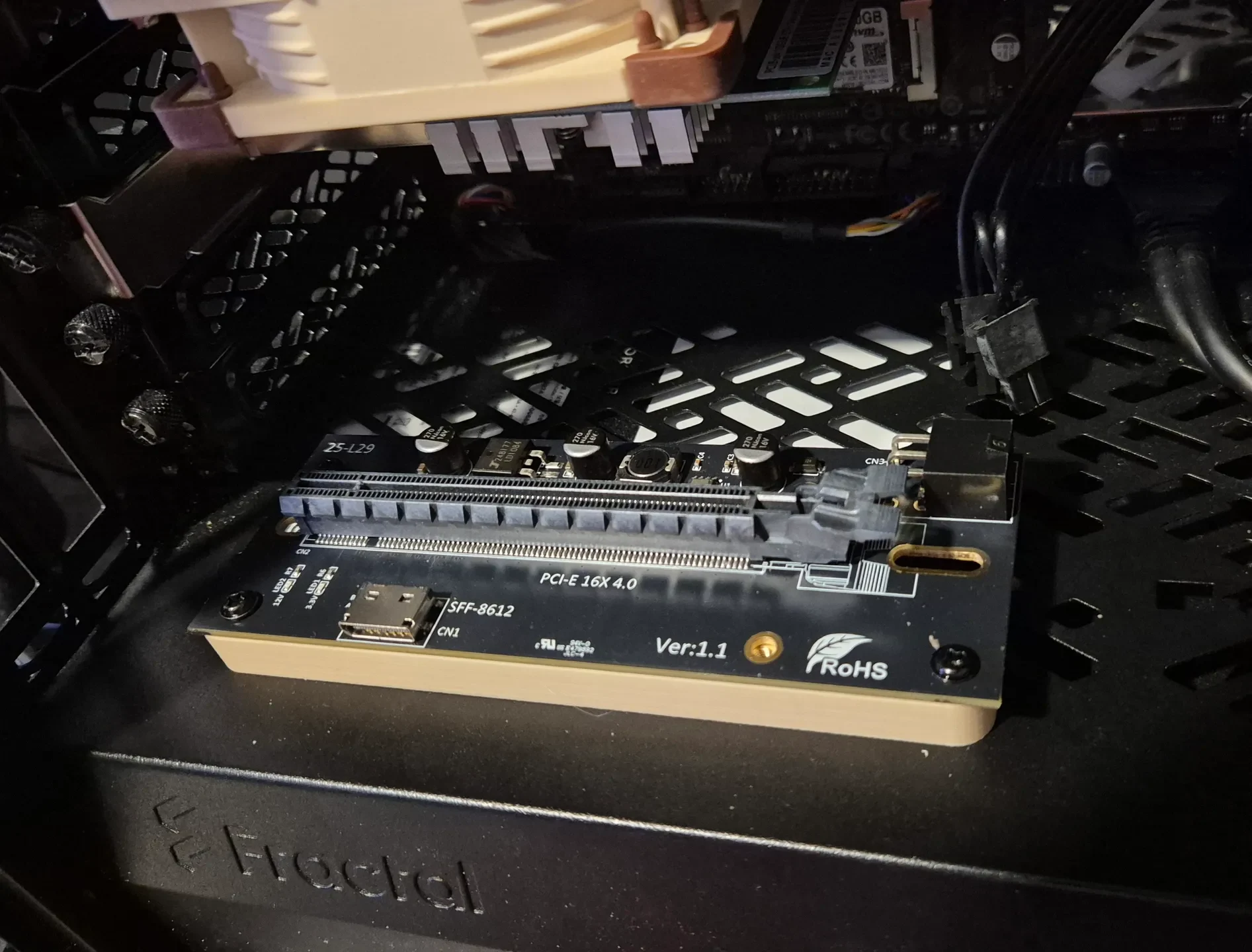

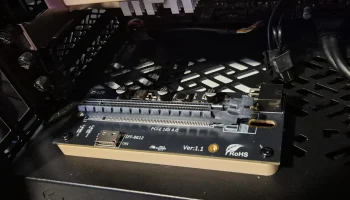

Прикрепите крепление к корпусу с помощью винтов 6-32. Держите немного свободно, так как это облегчит снятие.

Снимите 4 точки крепления магнитов со стойки и вкрутите их в крепление.

Подключите 6-контактный кабель питания PCIe.

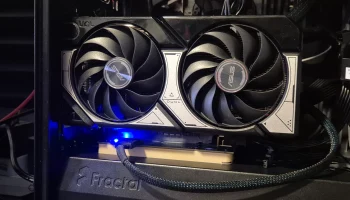

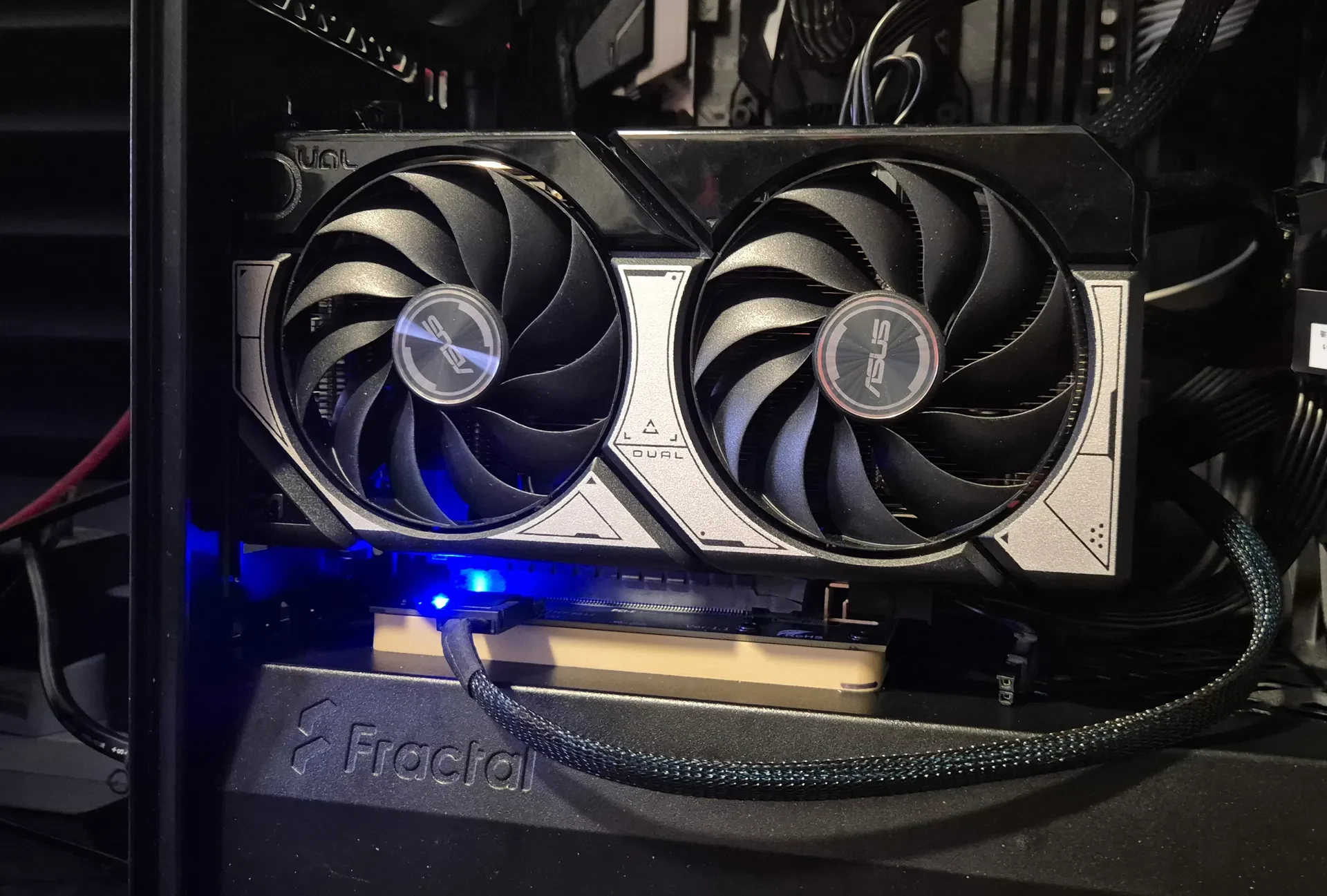

установите выбранное вами устройство.

На изображениях использовано крепление PLA+ (3 стены, 25% заполнение гироида), но для повышения термостойкости используйте любой материал, который вам нужен.

Добавлена ​​уменьшенная версия для уменьшения расхода материала.
