Большой магнитный органайзер.

Когда я начал делать разные вещи своими руками, в доме стало появляться множество мелких деталей: болтики, гайки, электронные компоненты… Проще купить новый ящик для хранения (или несколько) для всех этих деталей. Но это неинтересно, особенно когда у тебя есть 3д принтер )

Здесь и наthingiverse есть много разных вариантов, но я не нашел подходящего мне.

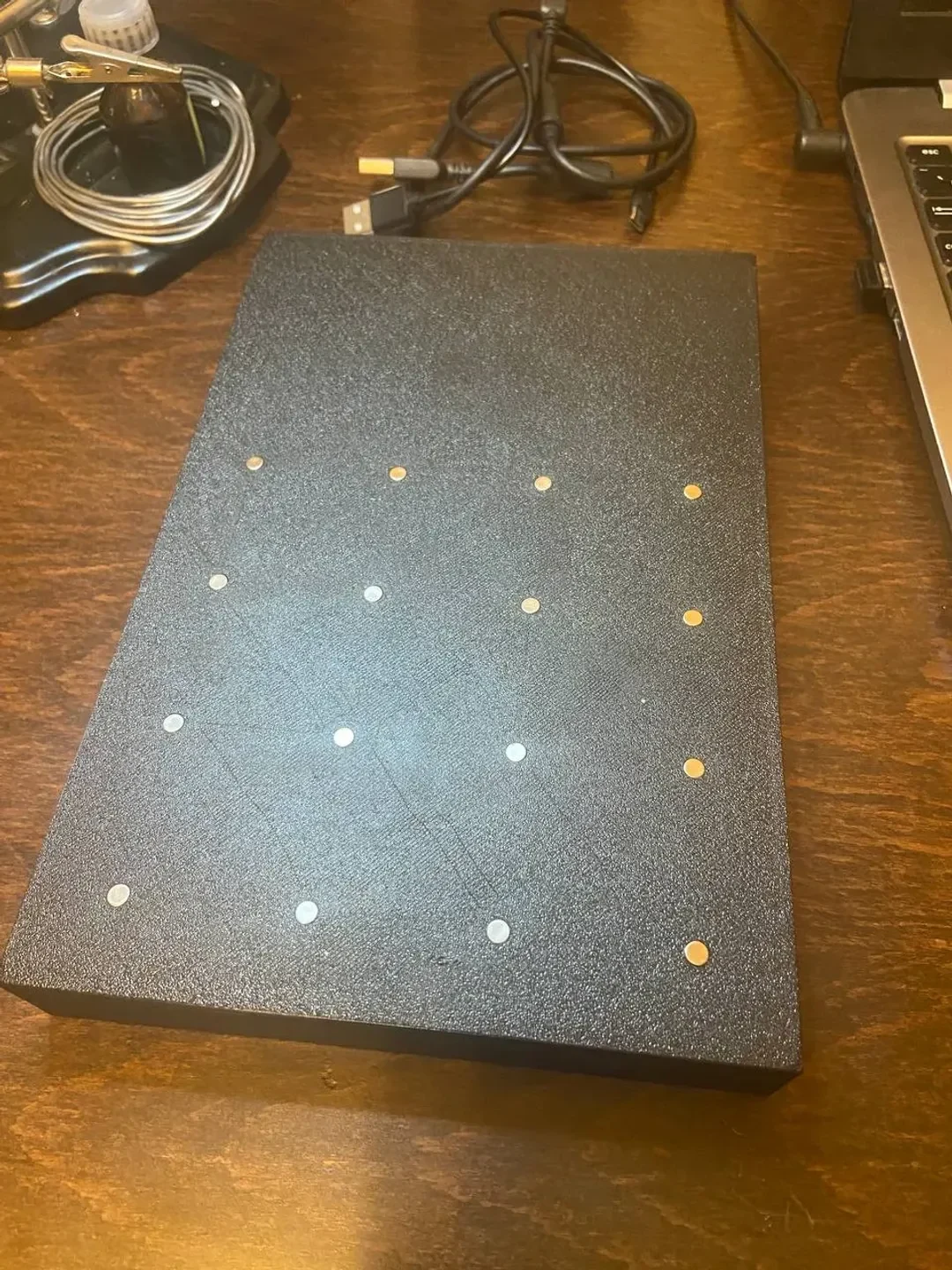

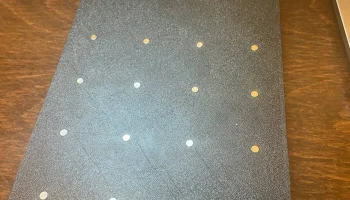

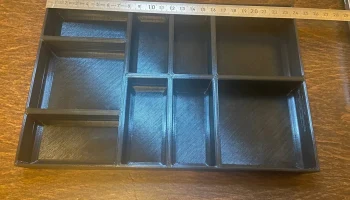

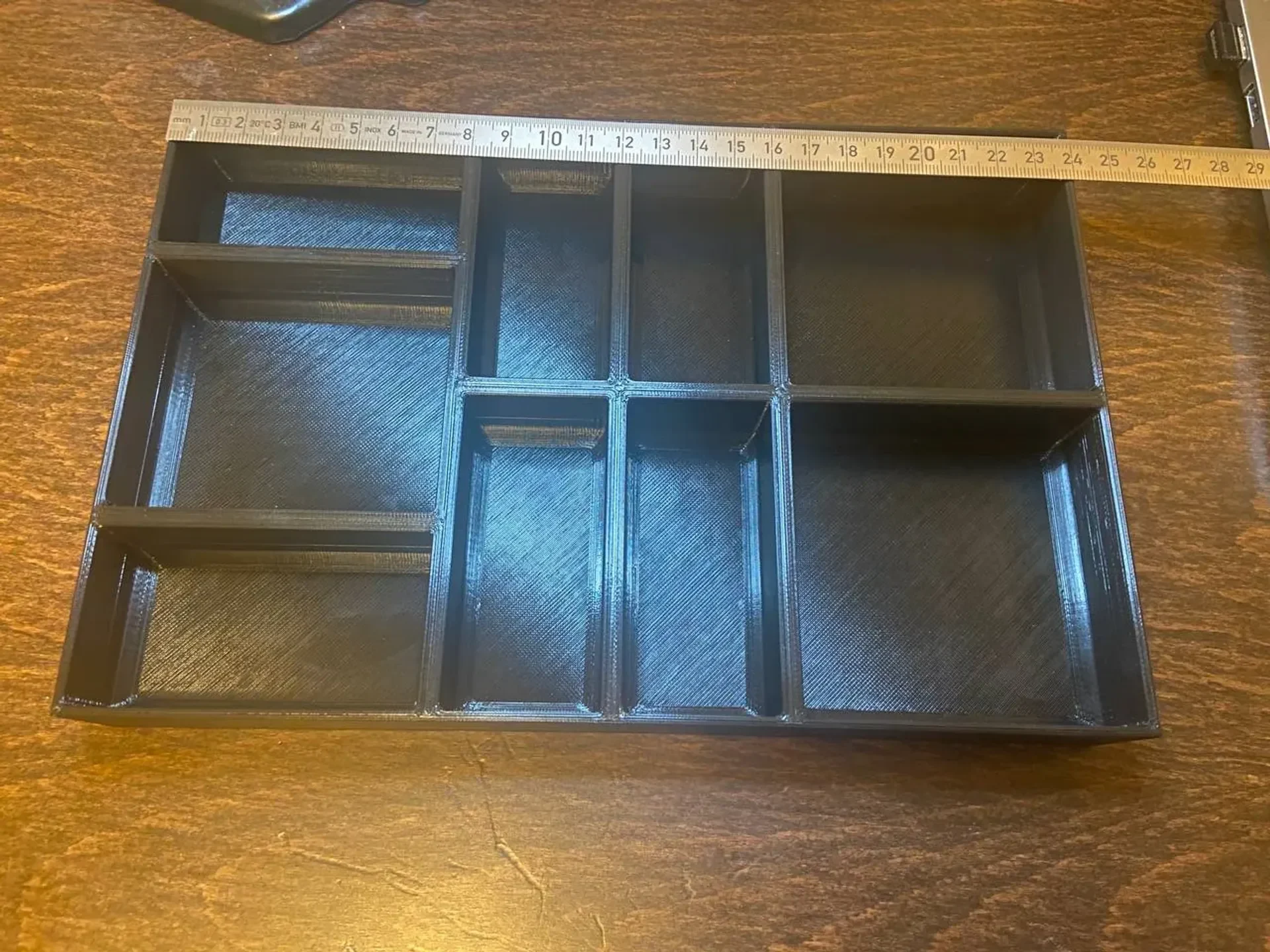

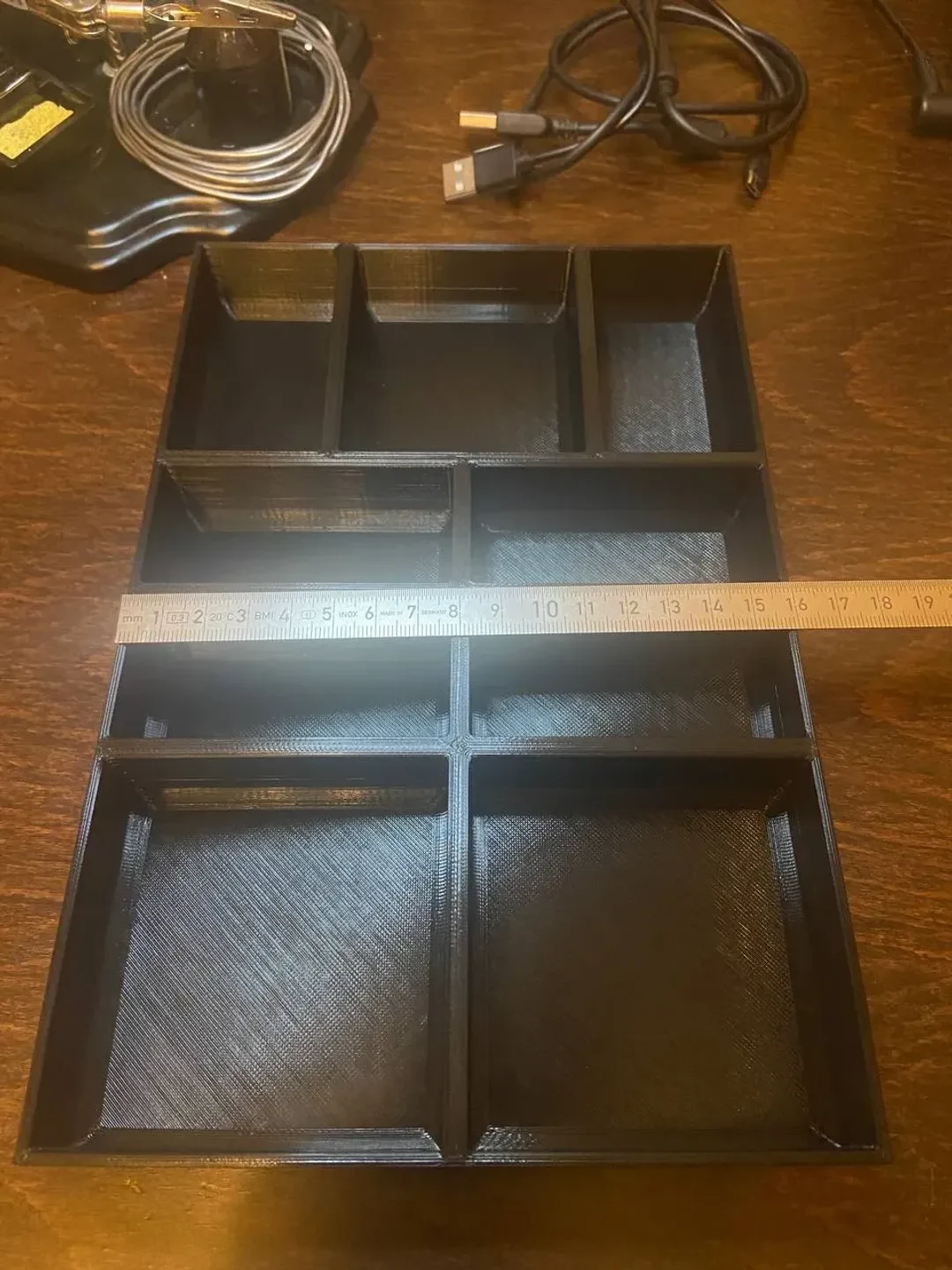

Итак, я разработал свой собственный органайзер. Его размеры 240х160 мм. Имеет 9 отделений: 2 75х75мм по 4 магнита в каждом, 4 35х75мм по 2 магнита, 2 40х75мм и 1 65х75мм без магнитов. У меня есть магниты 5х3мм и 6х4мм. Поэтому я использовал их.

Для первого отпечатка я использовал магниты 5х3. Как я понял позже, они хороши для крошечных деталей, таких как болты и гайки М2. Поэтому пришлось переделывать модель под магниты 6х4.

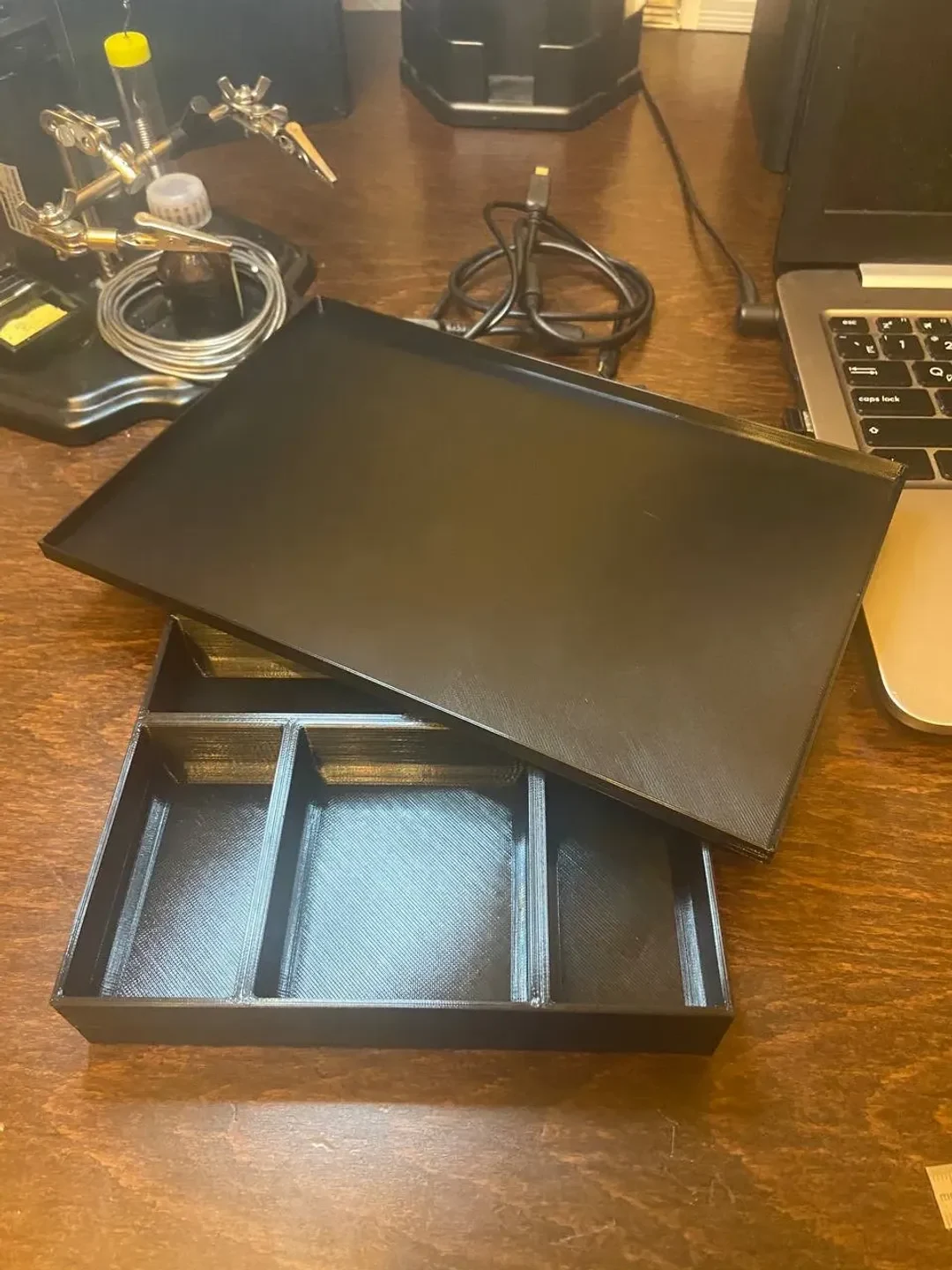

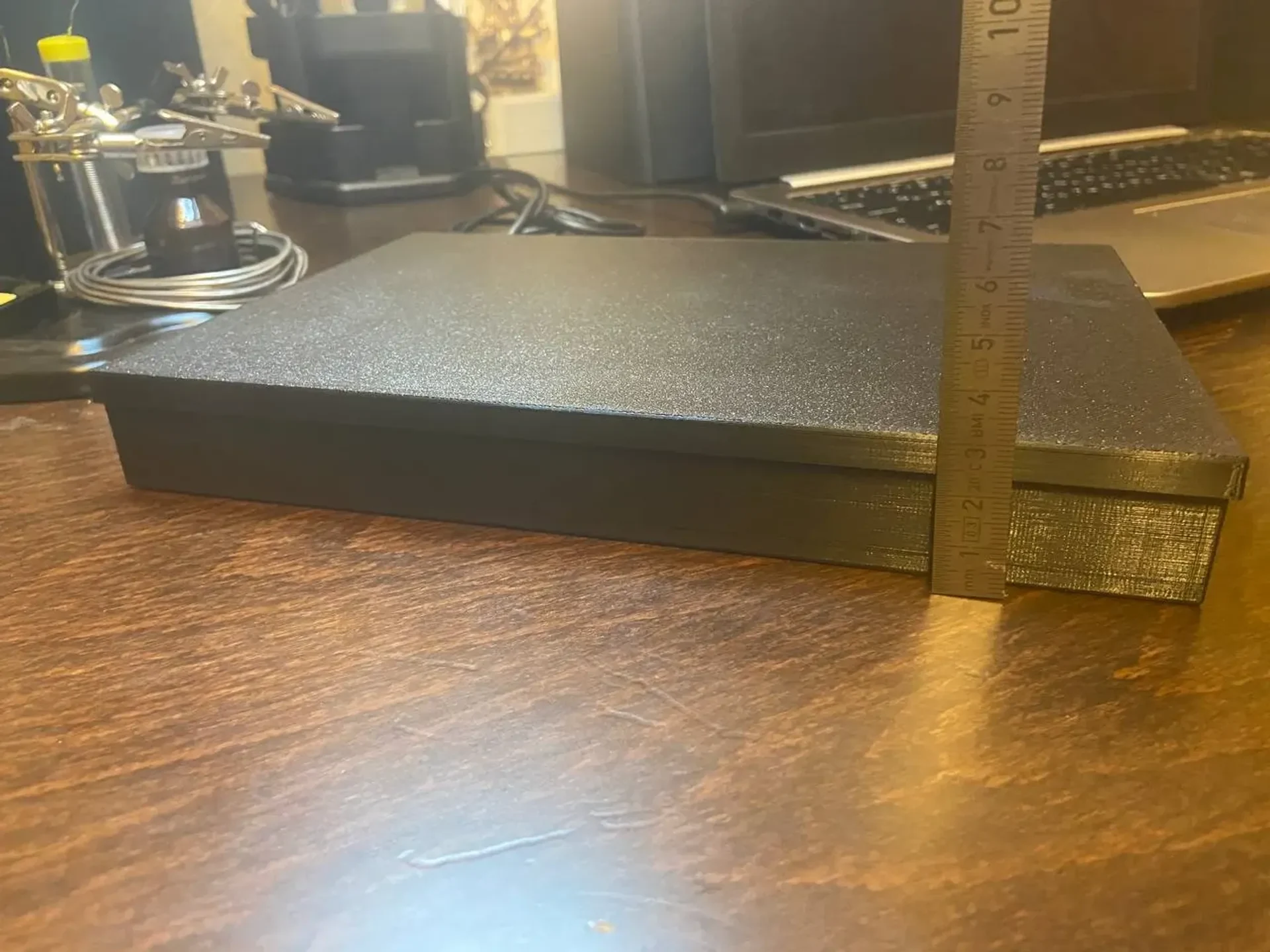

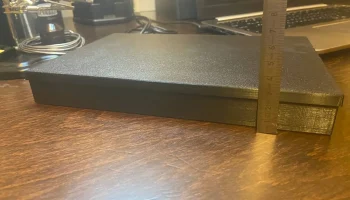

Размеры обложки 242х162х7мм. Модель имеет зазор от стенок органайзера 0,3 мм.

Для печати использовался Anycubic Vyper и eSUN black PLA+. У моего принтера есть станина размером 250х260 мм, поэтому я смог напечатать обе модели без масштабирования.

Это моя вторая попытка в 3D моделировании. Так что, если вам нравится мое творение, поделитесь своими впечатлениями :)

Удачи всем вам!
