Магнитный шприц для размещения

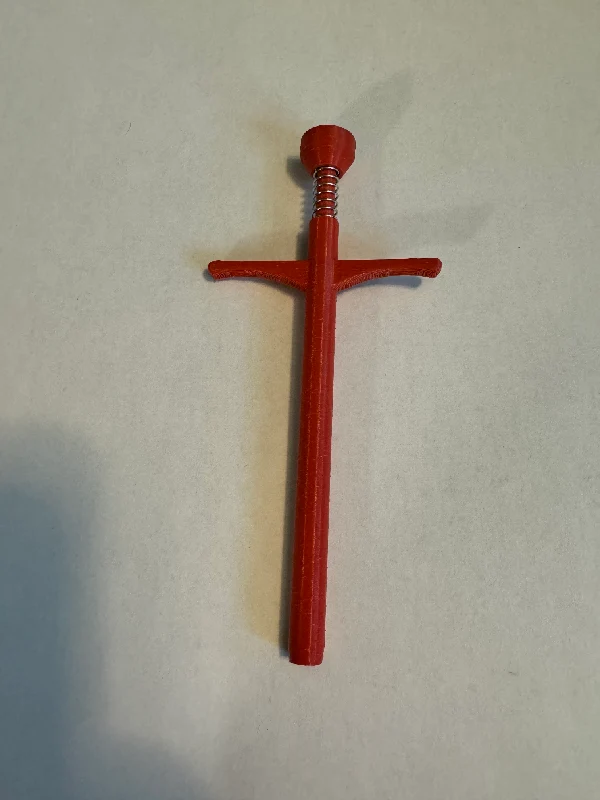

Я опробовал некоторые инструменты для размещения магнитов во время печати своих первых деталей Gridfinity. Они помогли правильно определить полярность, но я часто по ошибке приклеивал магнит к инструменту. Этот инструмент имеет внутренний выдвижной магнит. Вы сжимаете шприц, чтобы захватить магнит, затем помещаете его и отпускаете шприц. Кончик инструмента удерживает магнит до тех пор, пока внутренний удерживающий магнит не уйдет.

Я использую его для размещения магнитов размером 2х6 мм. Я не тестировал другие размеры/силы.

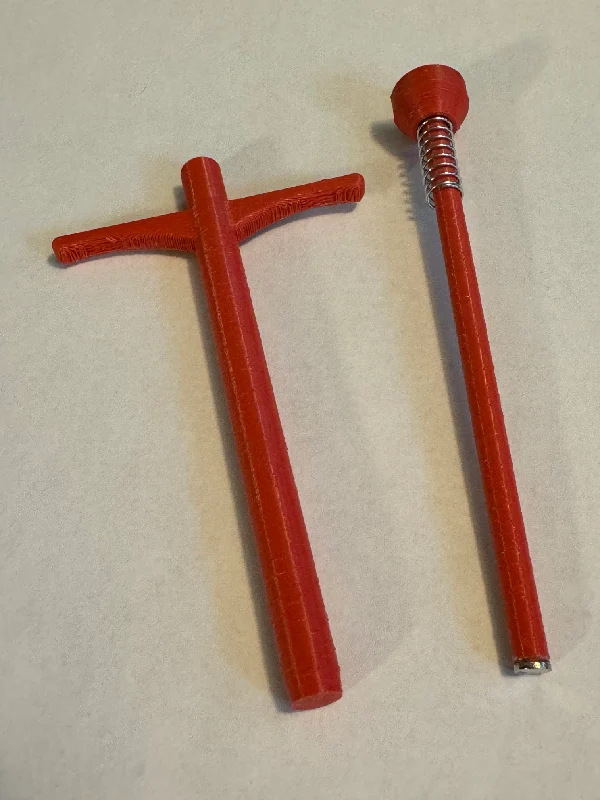

Сборка проста. Приклейте удерживающий магнит диаметром 5 мм к концу поршня. Наденьте пружину на поршень. Вставьте поршень в корпус. На плунжере и корпусе имеются запрессованные отверстия, которые мягко удерживают пружину.

Если вы используете более крупный или более сильный удерживающий магнит, я не могу быть уверен, что его хода будет достаточно, чтобы «уронить» каждый магнит при отпускании плунжера.

Существует две версии корпуса: с пальцами и без них. Я включил файл f3d.

Необходимые детали:

1 х 5 мм круглый магнит
Пружина 0,6 х 7 х 20 мм.

Печать:

Распечатайте поршень большим пальцем вниз, опоры не нужны.
Распечатайте оболочку открытой стороной вверх.
Используйте опоры на расстоянии около 10 мм от дна, чтобы предотвратить падение.
Если печатать оболочку пальцами, для пальцев необходимы дополнительные опоры.
ПЛА в порядке. ЯММВ
