Магнитный сервер Gridfinity

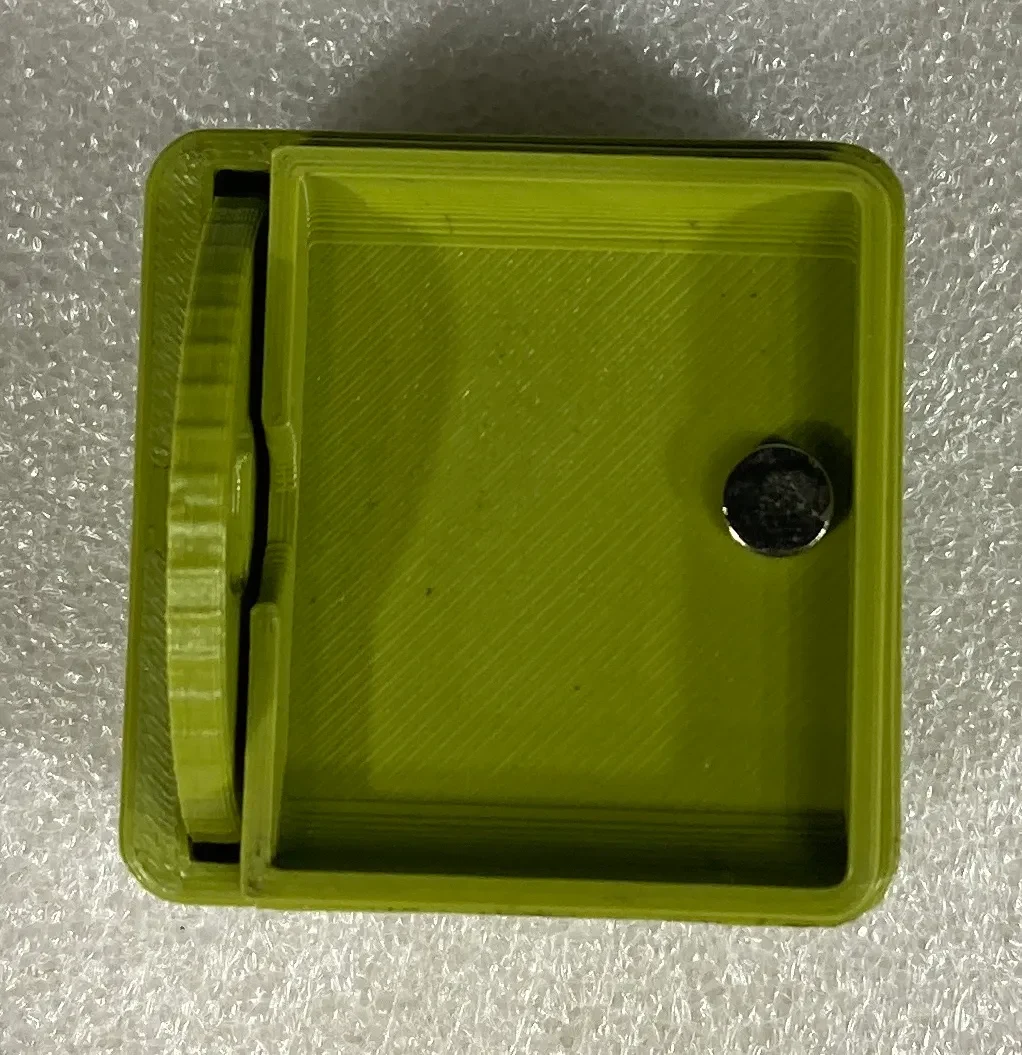

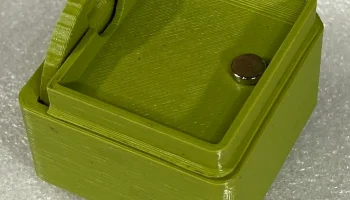

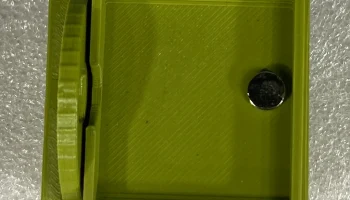

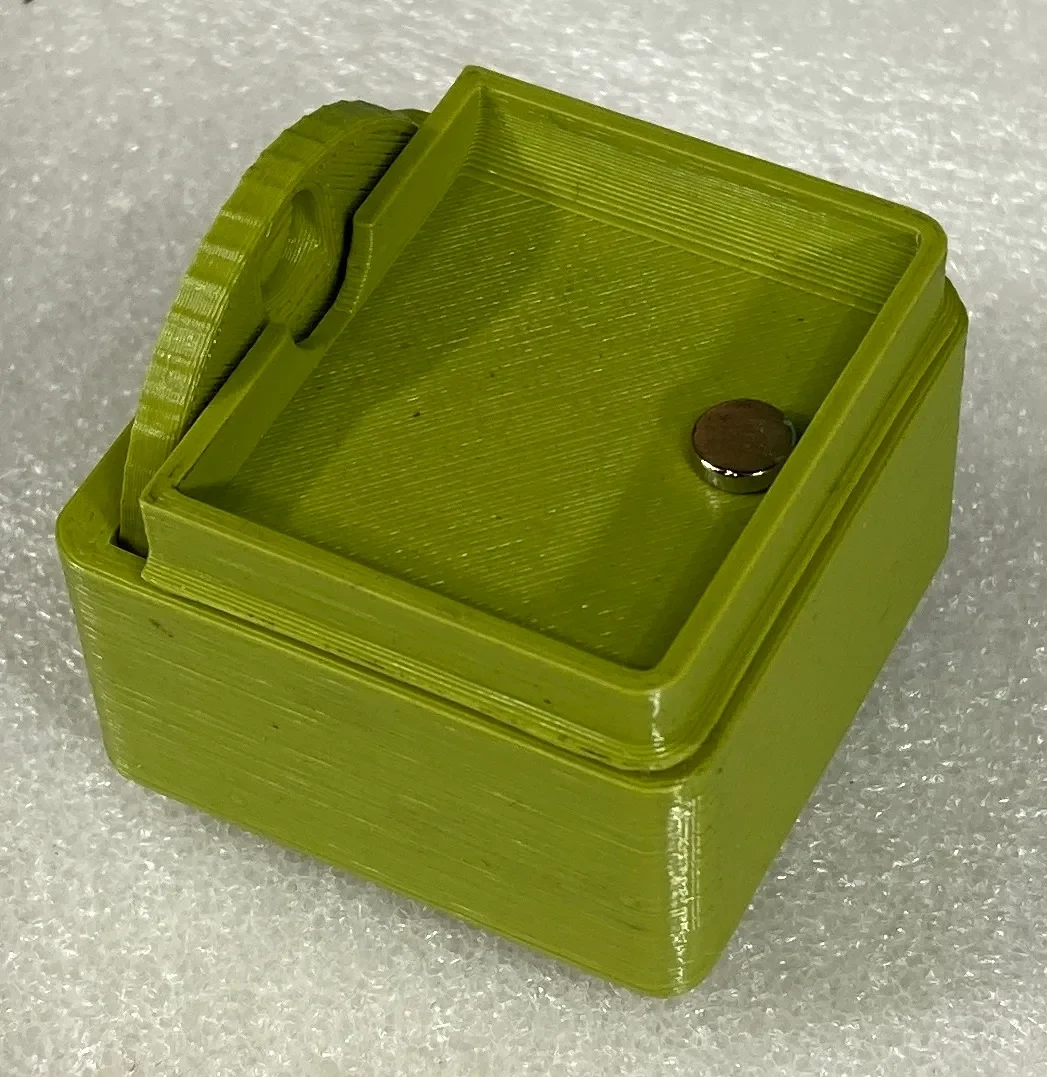

Этот модуль Gridfinity 1x1 содержит стопку из 20 магнитов 6x2 внутри. Поверните регулировочное колесо, и один магнит будет доставлен в верхний лоток. Управлять магнитным сервером можно одной рукой.

Есть внутренние отделения, но если вы заполните их магнитами, они не позволят магнитам скользить вперед для подачи.

Чтобы собрать, распечатайте все три детали (корзину, крышку и диск). Вставьте магнит снаружи в одиночный магнитный фиксатор снаружи. Затем вставьте диск так, чтобы штифт вошел в слот. Наконец вставьте стопку из 20 магнитов. Они должны притягиваться внешним магнитом. Переверните их, если они отталкиваются. Наконец накройте крышкой.

Для использования просто поверните регулировочное колесо. Удалите каждый магнит по мере подачи. Если в лотке находится более двух магнитов, они также могут помешать продвижению стопки магнитов вперед для подачи.

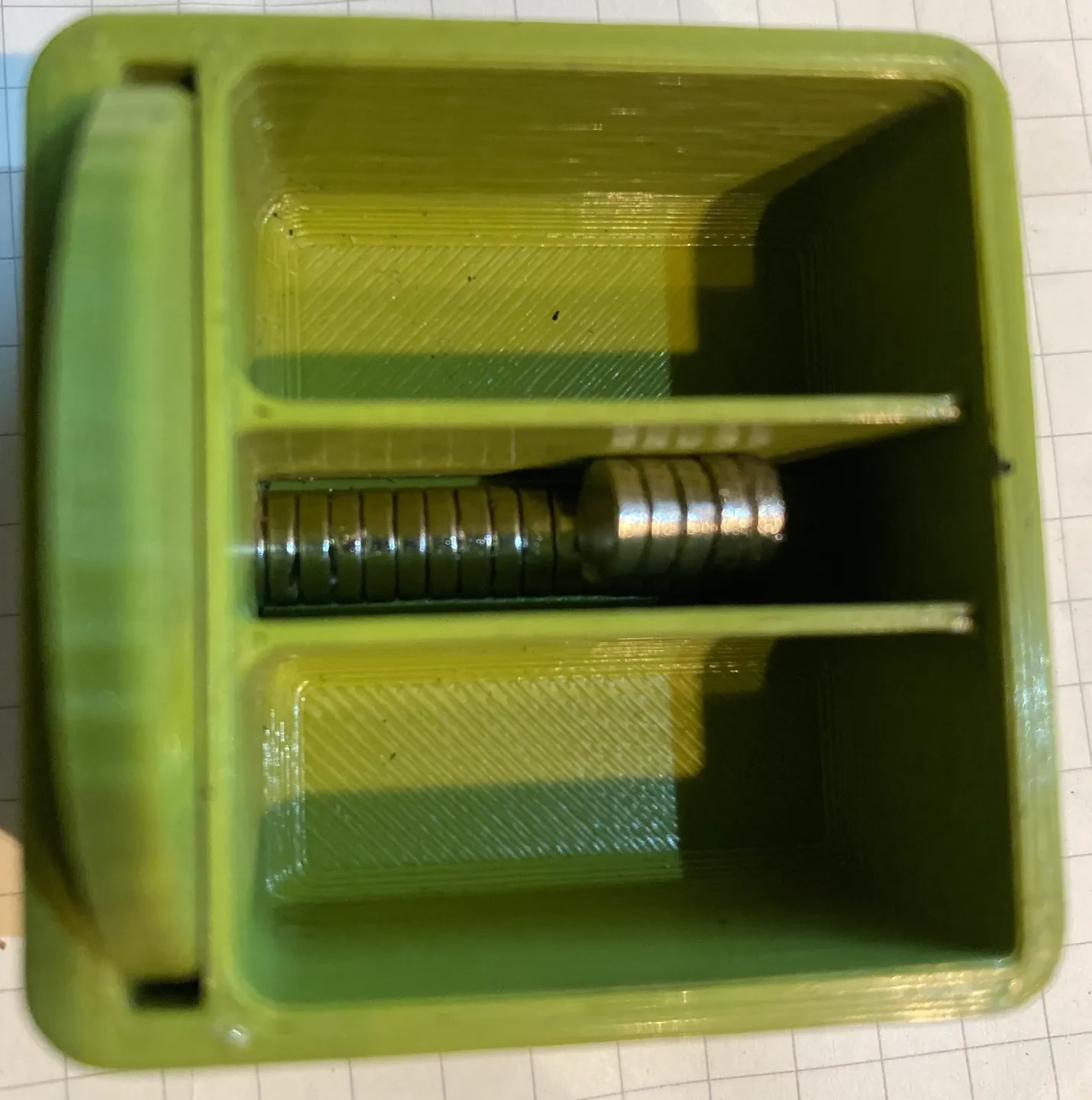

Я добавил фотографию, показывающую, как разместить больше магнитов внутри, не мешая работе. Когда колонна становится достаточно короткой, магниты сверху поворачиваются и присоединяются к колонне.

Печатает без подставок, но крышку печатаю с полями 5мм.

ОБНОВЛЕНИЕ:

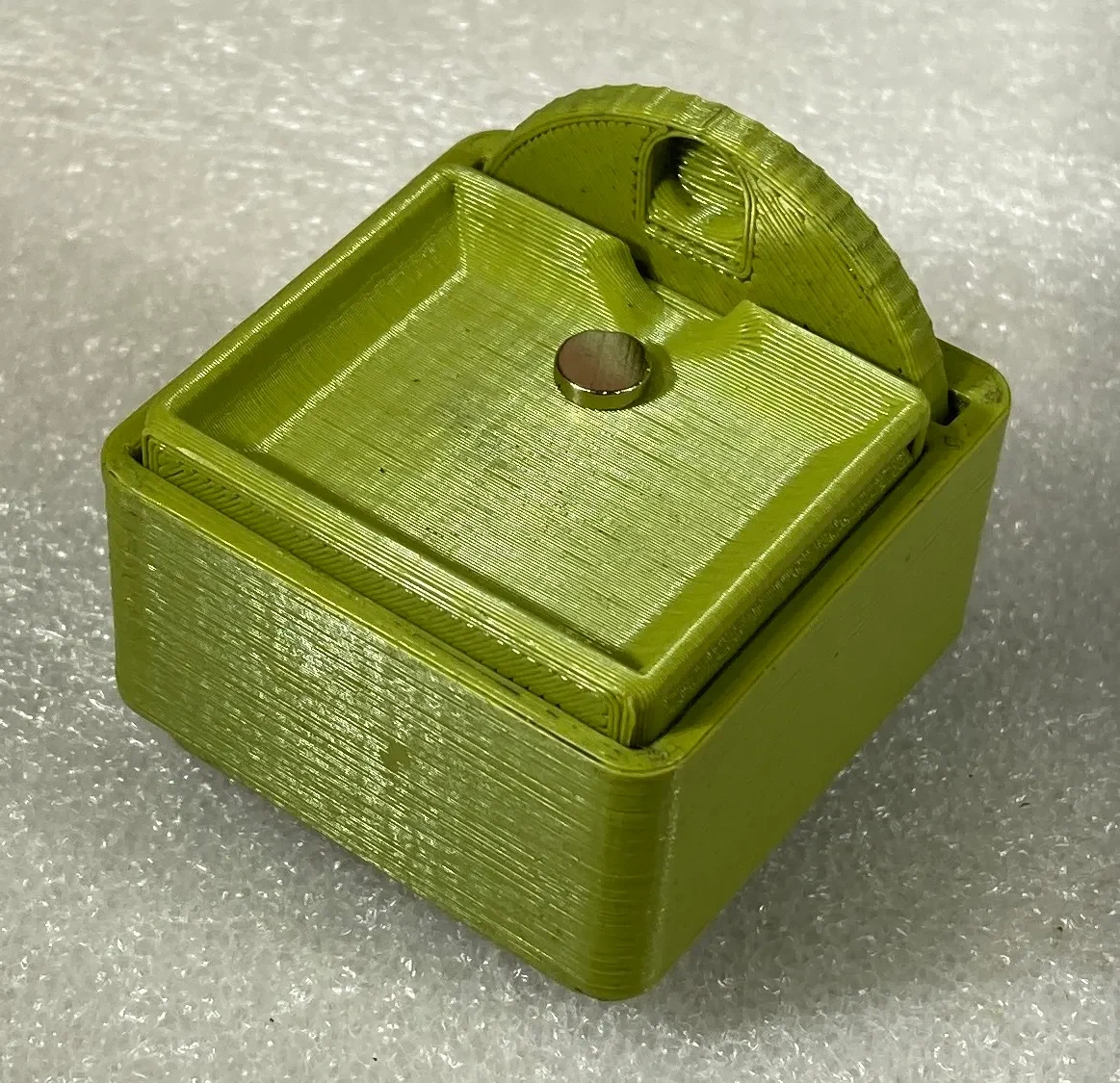

Теперь есть вторая крышка, которую вы можете распечатать в качестве альтернативы исходной крышке. Оригинальная крышка не закреплена, поэтому ее можно снять одной рукой и проверить, не хватает ли серверу магнитов. Новая крышка плотно прилегает, поэтому вам придется снимать ее двумя руками; однако он не оторвется, если вы его уроните.

ОБНОВЛЕНИЕ 2:

Появился мощный магнитный сервер. Это не модуль Gridfinity, но он вмещает 100 магнитов.

ОБНОВЛЕНИЕ 3:

Теперь существует модуль Gridfinity Magnet Server 1x2.

На основе системы Gridfinity от Зака Фридмана: https://thangs.com/designer/ZackFreedman

https://www.youtube.com/c/ZackFreedman

Лицензия: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/

#gridfinity
