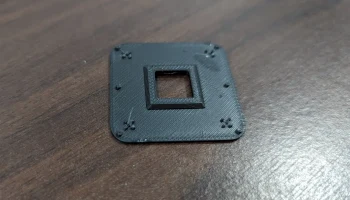

Магнитное приспособление для базовой пластины Gridfinity....

Ремикс дизайна schneems. Это для установки магнитов в опорные плиты. Для установки магнитов в контейнеры см. этот проект.

Две проблемы, с которыми я столкнулся при использовании оригинальной конструкции, заключались в попадании клея на сепаратор приспособления, где расположены магниты, и случайном раскачивании/наклоне приспособления при поднятии магнитной части.

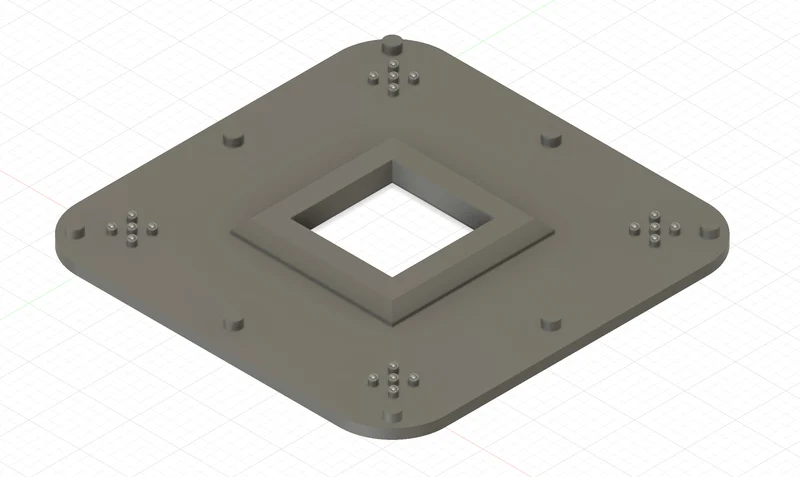

В этом ремиксе четыре цилиндрических места, где расположены магниты, заменены небольшими «шишками», что снижает вероятность попадания на них клея, а даже если клей и попадет на них, это с меньшей вероятностью вызовет какие-либо проблемы из-за уменьшенной площади поверхности.

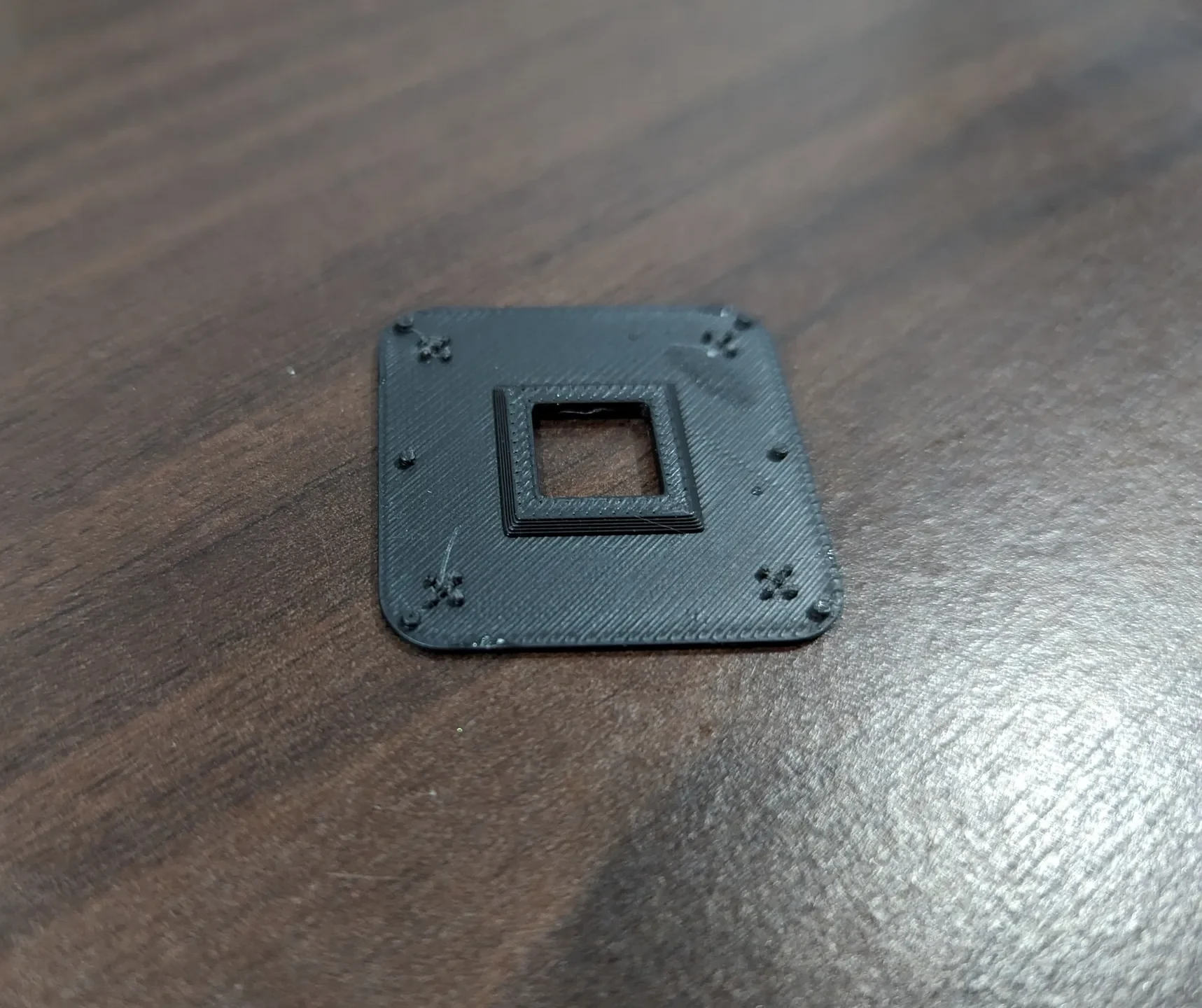

Второе изменение заключается в том, что к внешнему краю приспособления добавлены небольшие стабилизаторы. Поднимая магнитную часть приспособления, ваши пальцы обычно удерживают другую часть за края. Эти стабилизаторы предотвращают раскачивание приспособления, когда ваши пальцы нажимают на его края, что может вызвать проблемы с выходом магнитов из отверстий опорной пластины.

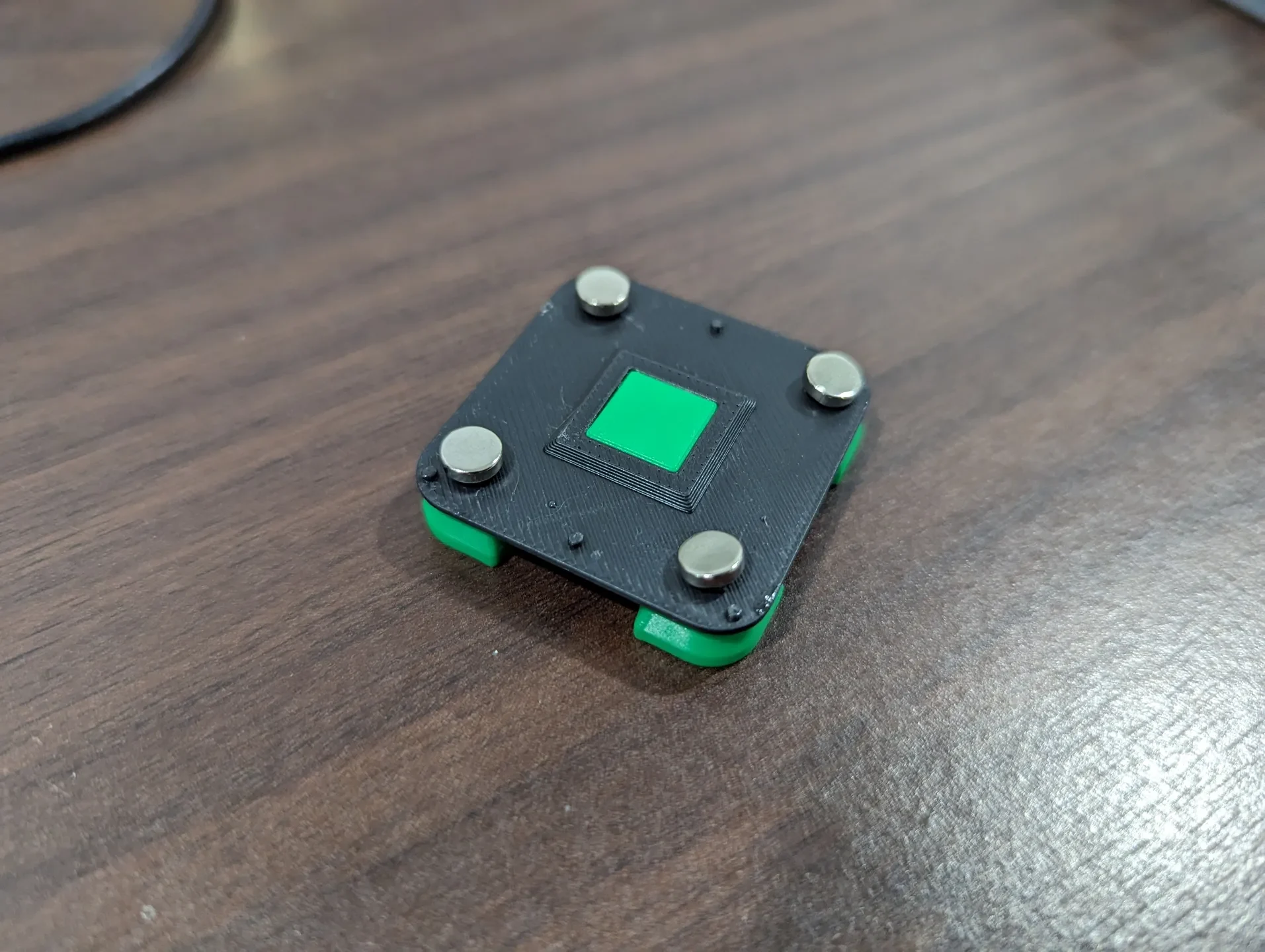

Магнитная часть приспособления не изменилась, и я загрузил исходный файл без изменений.

Файл Fusion 360 включен, если вы хотите внести какие-либо изменения.
