Магнитное приспособление Gridfinity Friction Fit (ремикс ...

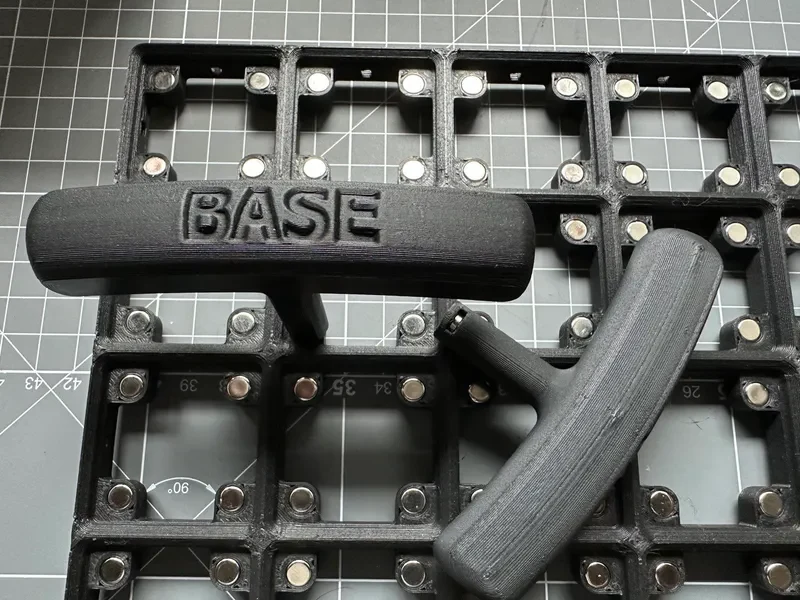

Ручной инструмент для облегчения вставки магнитов в элементы Gridfinity.

Вставьте магнит в нижнюю часть ручки, плоскогубцами (или чем-нибудь острым) протолкните магнит назад до упора.

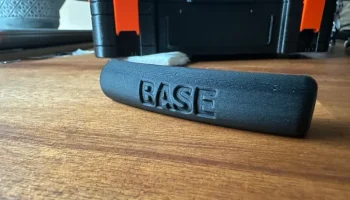

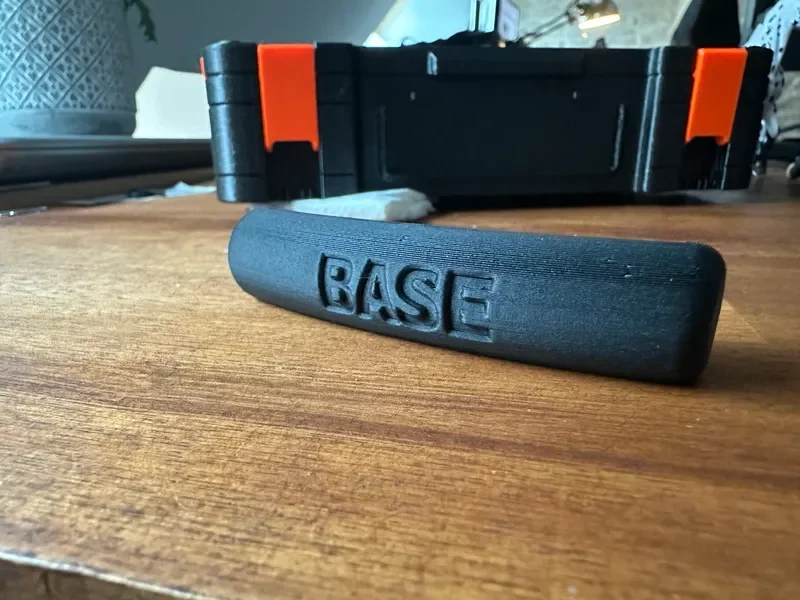

Я включил две ручки с тиснением «BASE» и «BIN» на ручке, вы должны распечатать обе и вставить в каждую магниты с разной полярностью вниз (т. е. один магнит в ручку «BASE» положительной стороной вниз, и один магнит в ручку «BIN» отрицательной стороной вниз, или наоборот, вы поняли..)
Доступна также простая версия, в которую вы можете добавить свой собственный текст.

Допуск довольно жесткий, но у меня не было проблем с вставкой дешевых магнитов Amazon.
Если вам это слишком тесно, вы можете отредактировать файл Fusion 360 и настроить параметр Friction_factor:

В предоставленных STL используется коэффициент 0,2 мм.

Вы также можете редактир��вать другие размеры, файл достаточно хорошо ограничен, я думаю, поэтому у вас не должно возникнуть слишком много проблем.

Печать

Модель имеет плоскую сторону, которая при печати должна быть обращена к рабочей пластине.

Нет опор
Сопло 0,4 при высоте слоя 0,2 (я использовал переменную высоту слоя в PrusaSlicer)
PLA для жесткости
Увеличьте периметры (я использовал 4 вместо 2)
Помогает предотвратить разрушение нижней части при приложении силы.

Обновления

28 сентября 2023 г., версия 2

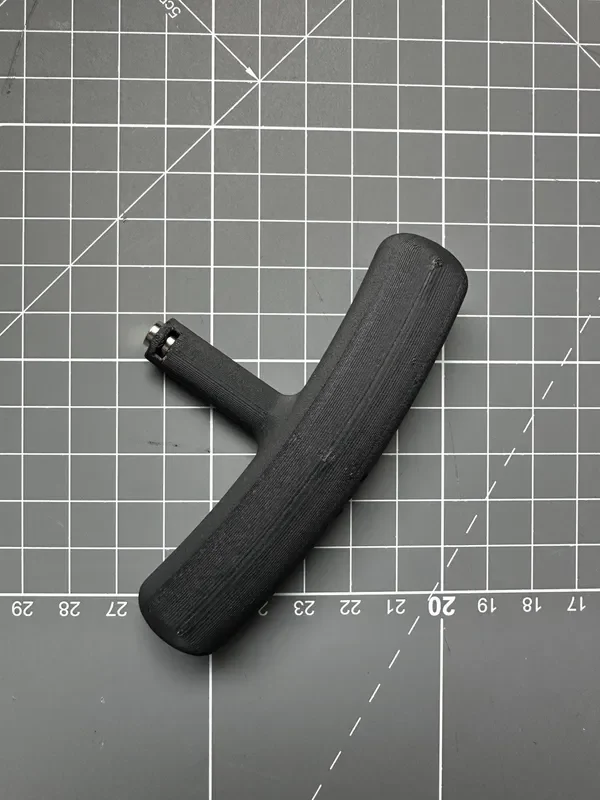

Ручка большего размера, первая была слишком узкой и врезалась в ладонь, у версии 2 также более короткий стержень для дополнительной жесткости.
