Автоматический магнитный диспенсер Gridfinity с аппликато...

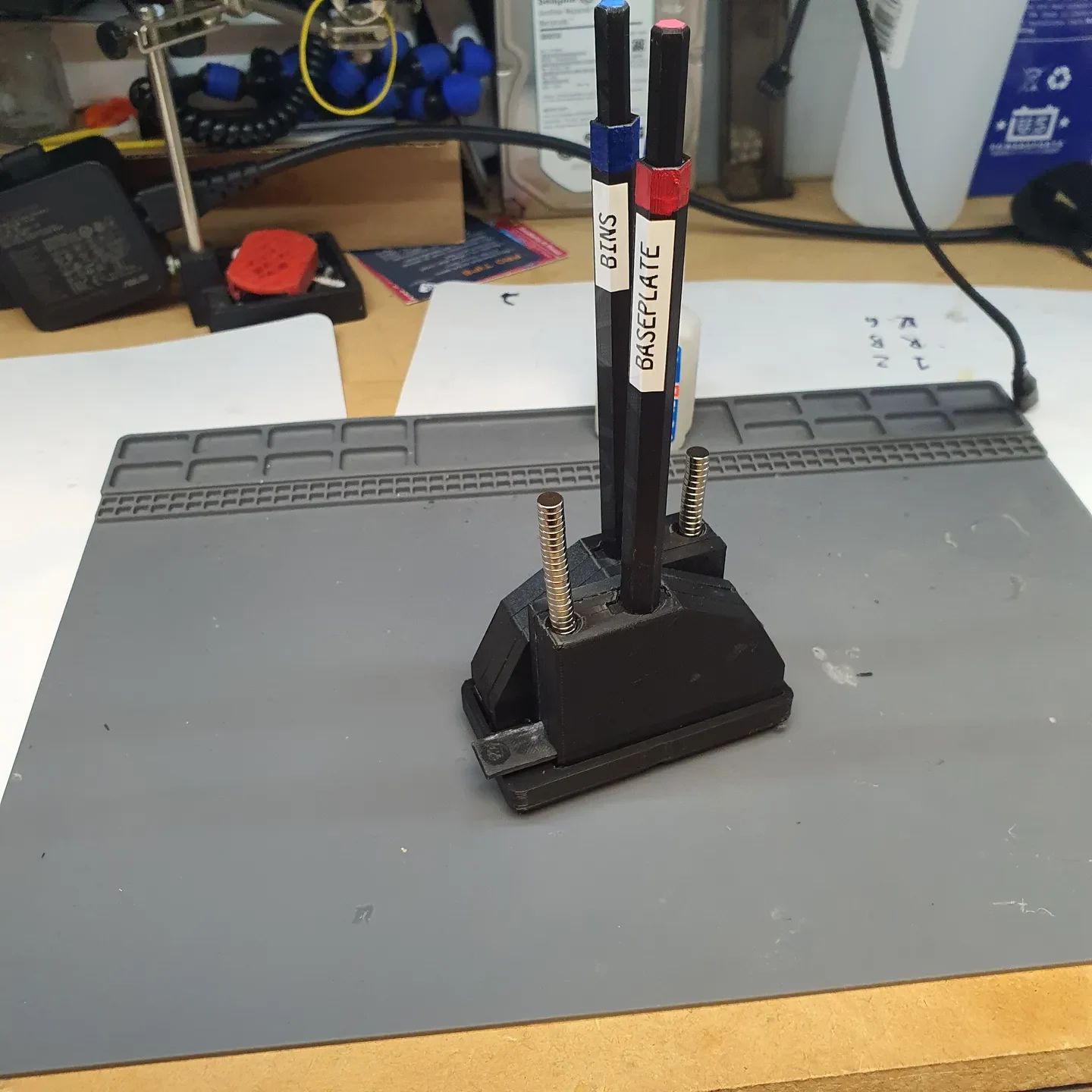

В конструкции используются плитки Gridfinity 2x1 и имеется место для двух дозаторов, расположенных рядом, поэтому можно выдавать как опорную плиту, так и магниты для контейнеров.

Настройки печати:

Принтер: CRS-10 Pro

Материал: ПЛА

Высота слоя: 0,2 мм

Диаметр сопла: 0,4 мм

Заполнение: 15%

Поддерживает: органиче��кий, только с рабочей пластины.

Глажение: Все верхние поверхности

Аппаратное обеспечение:

2 термовставки (2x3,2x3 мм)

2 винта M2x5 мм

2 пружины сжатия 5,5x38 мм для аппликатора

2 пружины растяжения 5,5x25,5 мм для дозатора

2 стопки по 6 маленьких магнитов размером 4x1 мм для наконечника аппликатора.

Варьируется x Магниты Gridfinity 6x2 мм, подобные этим

Пружины из этого комплекта.

Тепловые вставки из этого комплекта.

Пост-печать

Убедитесь, что все детали, которые движутся, двигаются свободно. В зависимости от качества печати может потребоваться легкая шлифовка или опиливание. Возможно, потребуется некотор��я легкая подпилка, чтобы магниты могли свободно питаться.

Я бы посоветовал сначала собрать все без склеивания, чтобы проверить работоспособность механизма.

Сборка
Корпус дозатора

Добавьте нагревательную вставку в салазки.

Расположите салазки и кольцо длинной стороной вверх, убедитесь, что они могут свободно перемещаться.

Нанесите клей CA на некоторые плоские участки рядом с установочными элементами.

Установите среднюю пластину, дайте клею застыть.

Установите передаточное звено коленчатого рычага.

Нанесите клей CA на некоторые плоские участки рядом с установочными элементами.

Установите накладку и дайте клею застыть.

Вверните винт М2 в салазки и добавьте пружину растяжения.

Проверьте, плавно ли движение.

Ручка-аппликатор

Аккуратно снимите опоры, затем приклейте небольшой магнит к тонкому кончику внутреннего стержня, убедитесь, что он концентричен стержню.

Я бы посоветовал использовать более длинную стопку маленьких магнитов и приклеить стержни на обоих концах, полярность магнитов можно будет определить позже.

Как только клей застынет, наденьте пружину сжат��я.

Вставьте внутренний вал во внешний вал аппликатора, его нужно немного принудить, чтобы он прошел до упора.

Полярность магнита

Чтобы определить полярность магнита, используйте компас (или приложение для телефона) и отметьте, где в вашей комнате находится север. Затем возьмите стопку из 14 магнитов размером 6х2 мм и проденьте швейную нить между средними магнитами. Подвесьте стопку подальше от металлических или других полей (например, посередине комнаты). Используйте красный маркер, чтобы отметить сторону магнита, обращенную на север, затем отметьте противоположную сторону синим маркером.

Насколько я понимаю, по соглашению магниты опорной плиты должны быть направлены на север (красный) вверх.

Окончательная сборка

Используйте аппликатор, чтобы взять отмеченный магнит и перенести отметку на ап��ликатор. Я воспринимаю аппликаторы как магниты, поэтому пометил оба конца.

Загрузите стопку магнитов в диспенсер и добавьте 3 магнита снизу, поменяйте стопку для второго диспенсера. Поместите дозаторы в пластину Gridfinity. Проверьте с помощью аппликатора полярность и пометьте дозатор соответствующим образом.
