Магнитный сервер Gridfinity 1x2

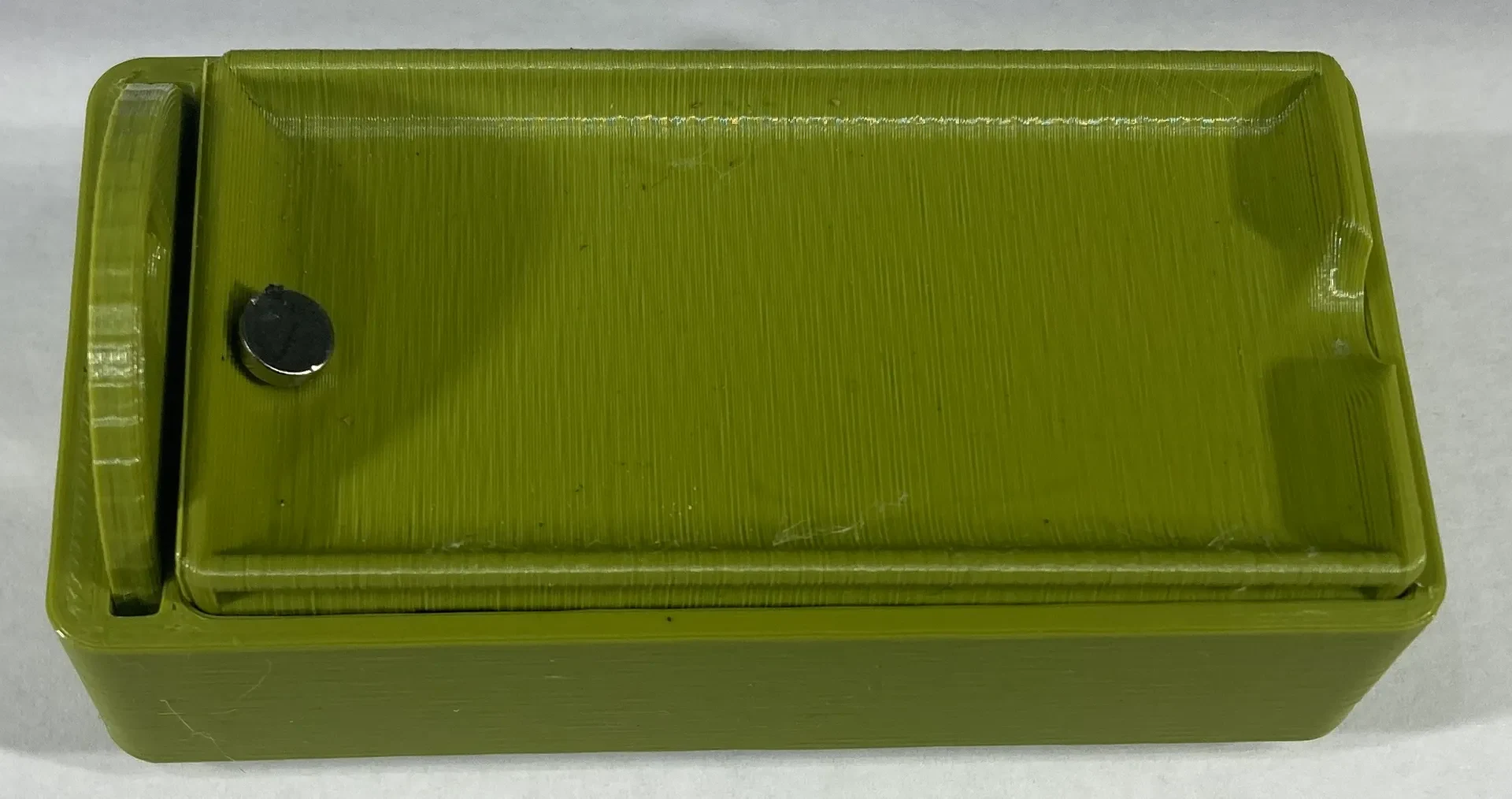

Этот модуль Gridfinity 1x2 содержит внутри стопку из 40 магнитов размером 6x2 мм. Поверните регулировочное колесо, и один магнит будет доставлен в верхний лоток, всегда в одной и той же полярности. Управлять магнитным сервером можно одной рукой.

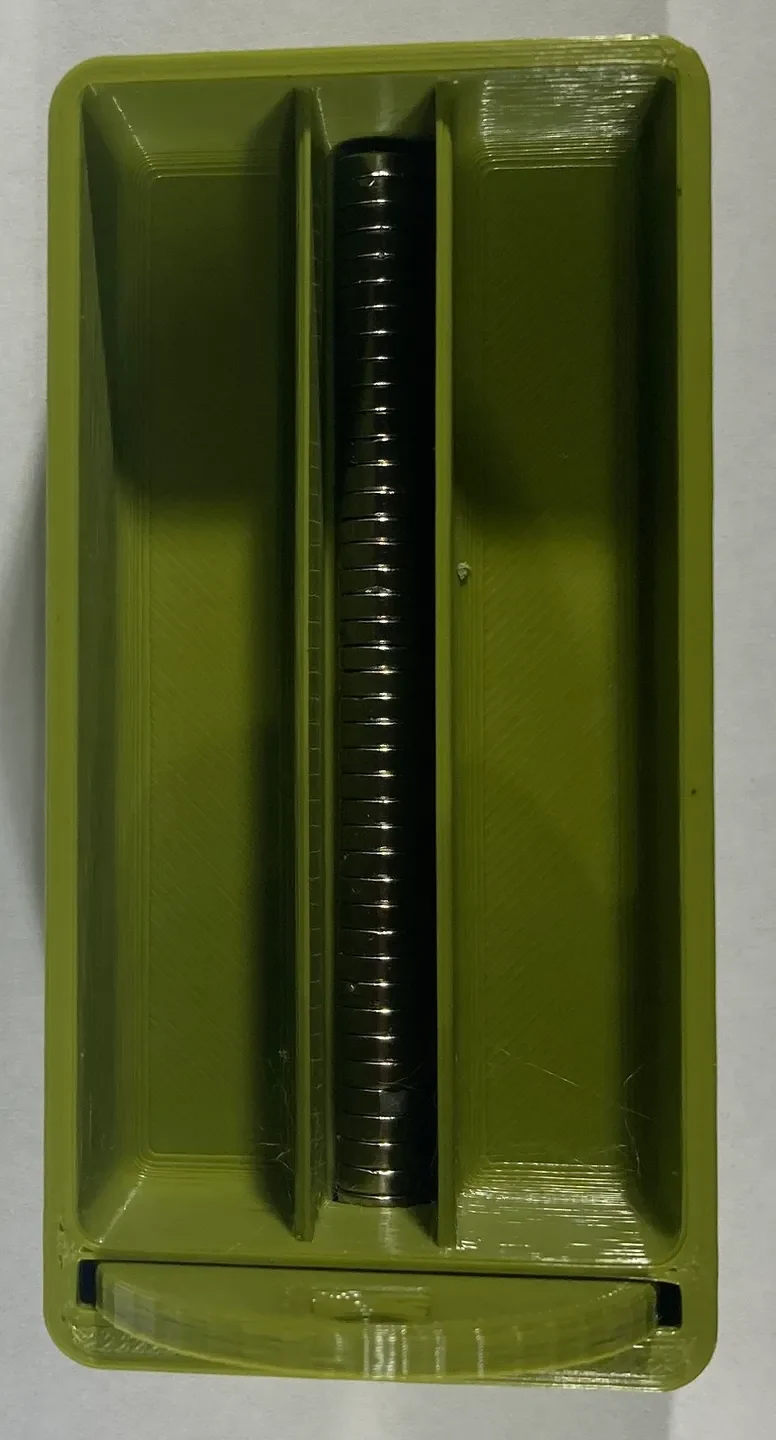

Есть внутренние отделения, но если вы заполните их магнитами, они не позволят магнитам скользить вперед для подачи. Только центральное отделение может содержать магниты.

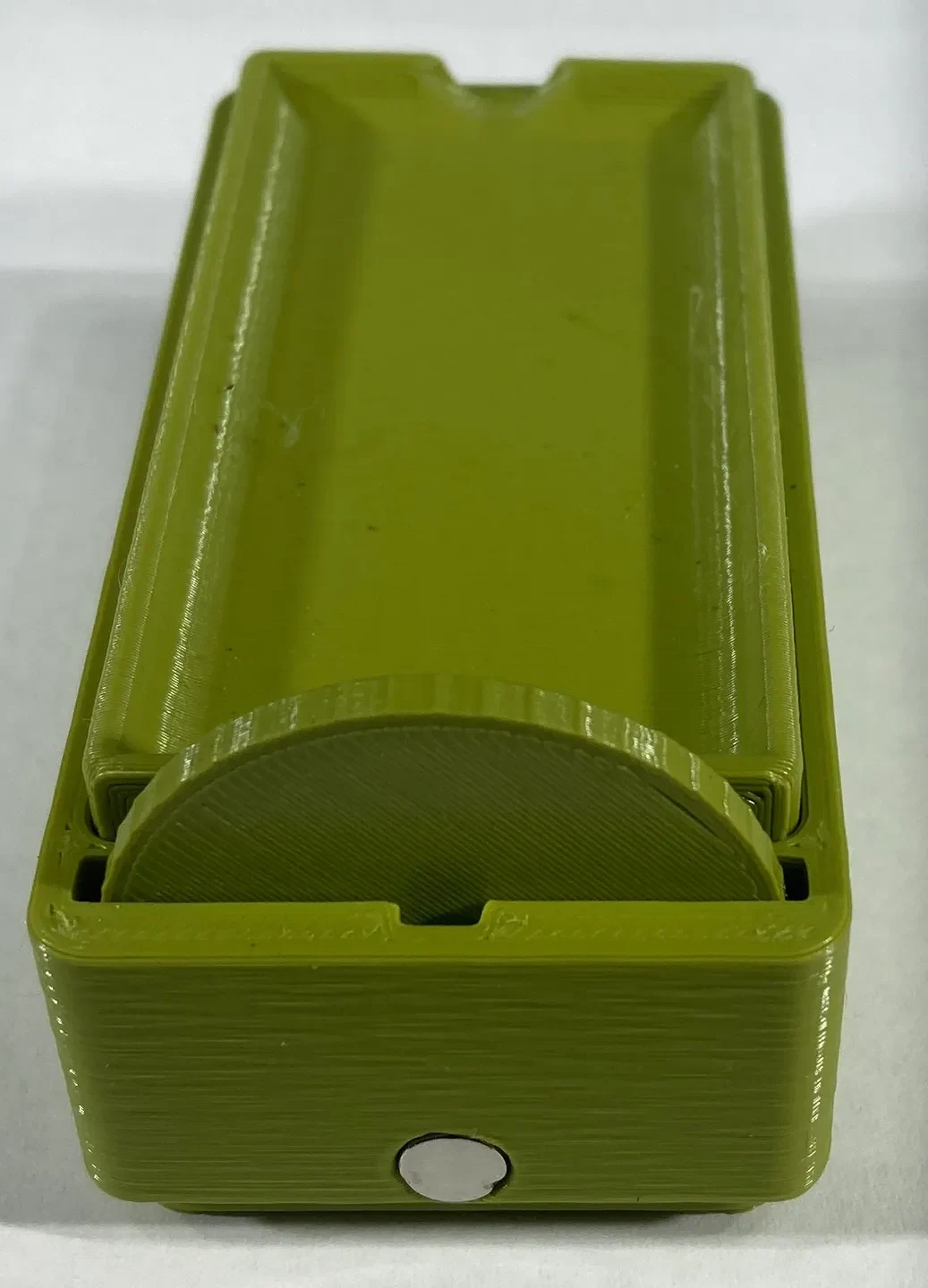

Чтобы собрать, распечатайте все три детали (корзину, крышку и колесо). Вставьте магнит снаружи в одиночный магнитный фиксатор снаружи. Этот магнит определяет полярность вставляемой вами стопки, поскольку сервер будет работать только тогда, когда стопка притягивается к внешнему магниту.

Затем вставьте диск так, чтобы штифт вошел в слот. Наконец вставьте стопку из 40 магнитов. Они должны притягиваться внешним магнитом. Переверните их, если они отталкиваются. Наконец накройте крышкой. Он встанет на место и не выпадет. Используйте выемки по бокам крышки, чтобы снять ее.

Для использования просто поверните регулировочное кольцо. Удалите каждый магнит по мере подачи. Если в лотке находится более двух магнитов, они также могут помешать продвижению стопки магнитов вперед для подачи.

Печатает без подставок, но крышку печатаю с полями 5мм.

ОБНОВЛЕНИЕ 2:

Также имеется мощный магнитный сервер. Это не модуль Gridfinity, но он вмещает более 100 магнитов.

На основе системы Gridfinity от Зака Фридмана: https://thangs.com/designer/ZackFreedman

https://www.youtube.com/c/ZackFreedman

Лицензия: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/

#gridfinity
