Приспособление для вставки магнита для Gridfinity GridFlo...

Устарело: GridFlock теперь имеет собственное магнитное приспособление с лучшей совместимостью. Инструкции

GridFlock — это генератор базовой платы, совместимый с Gridfinity, с простым соединением с запрессовкой. Он также оснащен слотами для магнитов с фрикционной посадкой, вдохновленными Gridfinity Rebuilt.

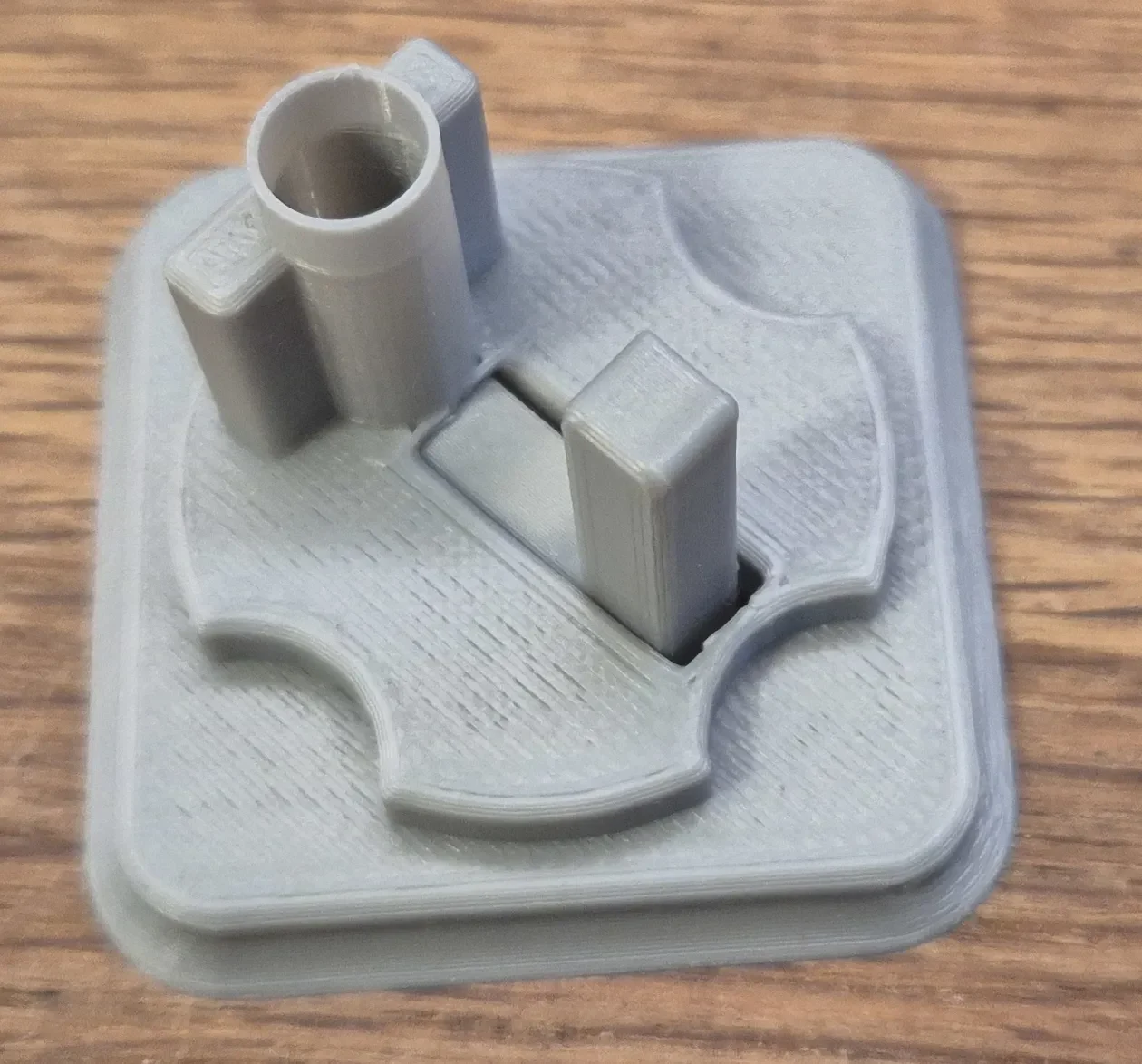

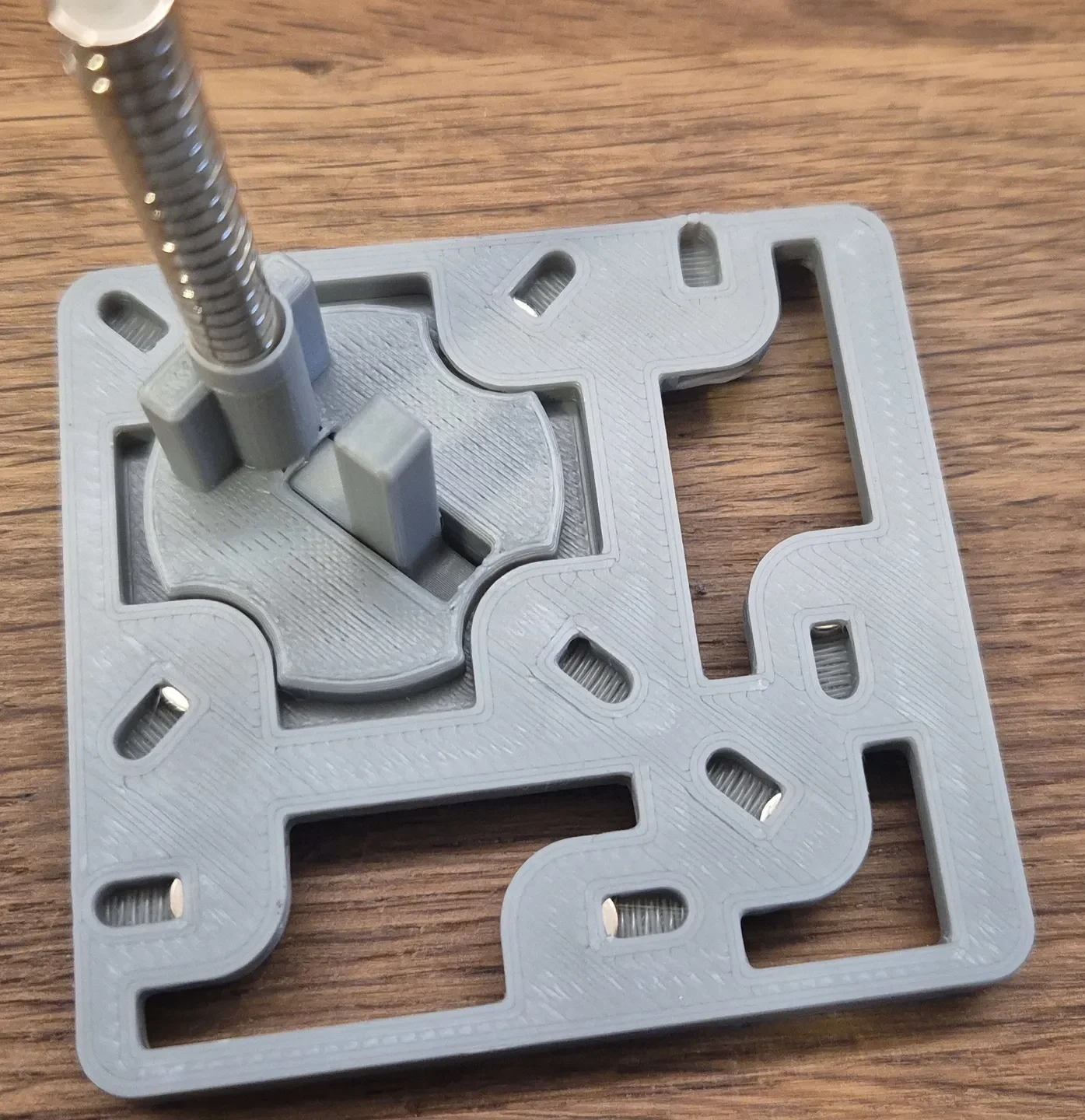

Эта модель представляет собой приспособление для быстрой и легкой установки запрессованных магнитов. Вставьте стопку магнитов, поместите пластины GridFlock сверху приспособления (перевернутыми) и нажмите на ползунок, чтобы вставить магнит.

Приспособление сконструировано таким образом, что опорная пластина скользит на место, не допуская маневра, и что, повернув его на 90°, можно легко вставить четыре магнита в каждое гнездо. Разработано в FreeCAD, оригинальный файл CAD прилагается.

Напечатан со сбалансированным профилем толщиной 0,15 мм с автоматически созданными опорами. Снять опоры не составит большого труда. С помощью ползунка можно выдвинуть опоры в области магнита.

Также ознакомьтесь с другой моей моделью для вставки магнитов с фрикционной посадкой в ​​контейнеры Gridfinity Rebuilt.

Примечание. Эта модель изначально была разработана для GridPlates, но этот проект был закрыт. GridFlock — это реализация для чистых помещений с открытым исхо��ным кодом и аналогичным набором функций. Это приспособление для вставки магнитов совместимо с обоими.
