Устройство смены инструментов для ампутации руки - магнит...

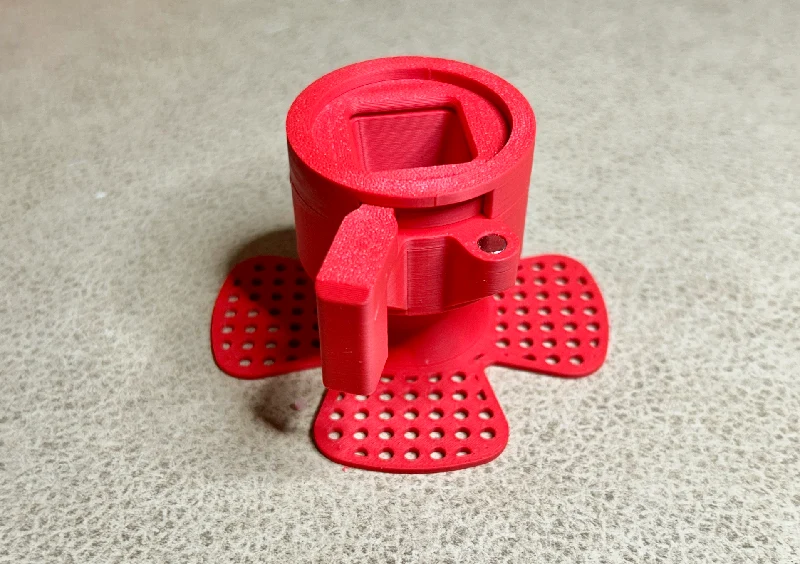

«Предварительный протез», в котором используется поворотная запирающая муфта. Поворотное запорное кольцо на 1/4 оборота использует магниты для поддержания открытого/закрытого положения. Основание термоформуется для установки на термопластическую манжету на предплечье.

Требуется три магнита 5х3 мм.

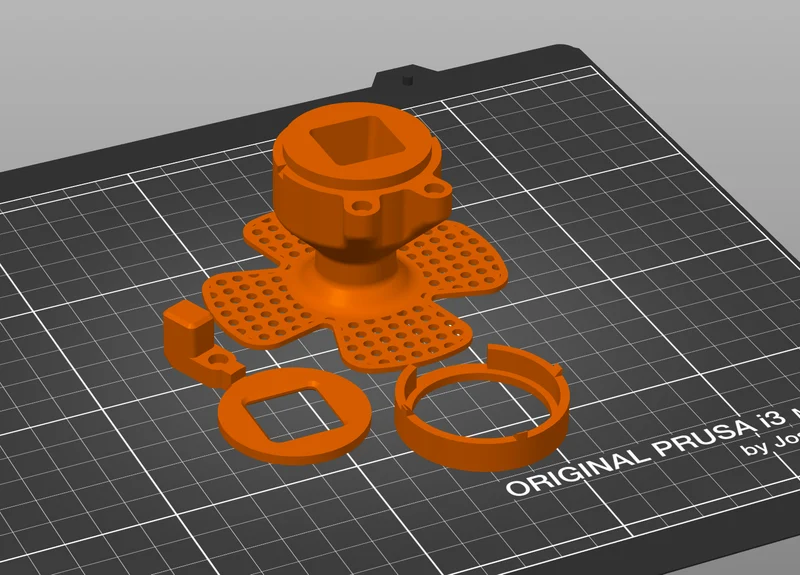

Настройки печати: высота 0,2 мм.

Никакие опоры не нужны

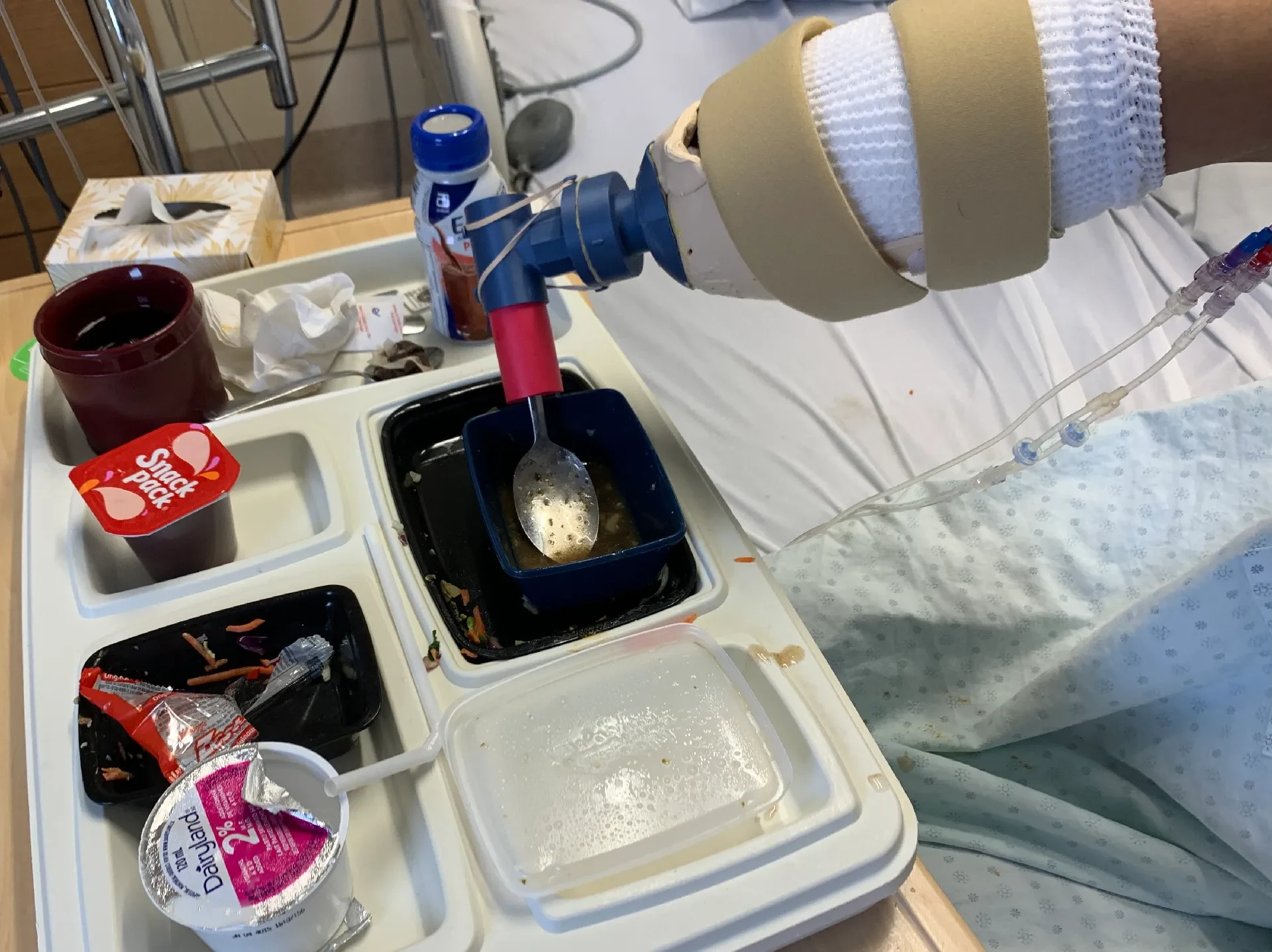

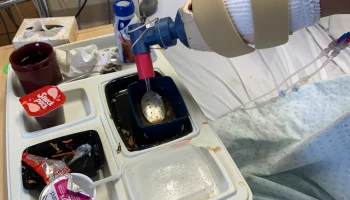

Изображение старой версии (синим цветом) показано в использовании.

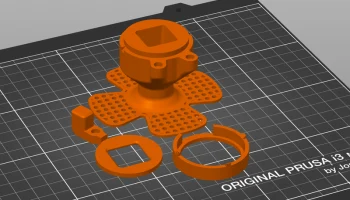

Базовая сборка:

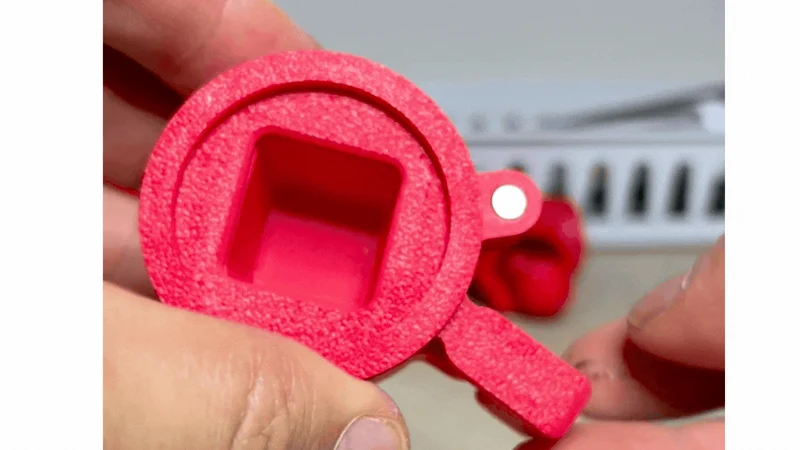

Приклейте магниты к «Стопорному кольцу» и «Гнездовому основанию» (обеспечьте правильную ориентацию магнита).

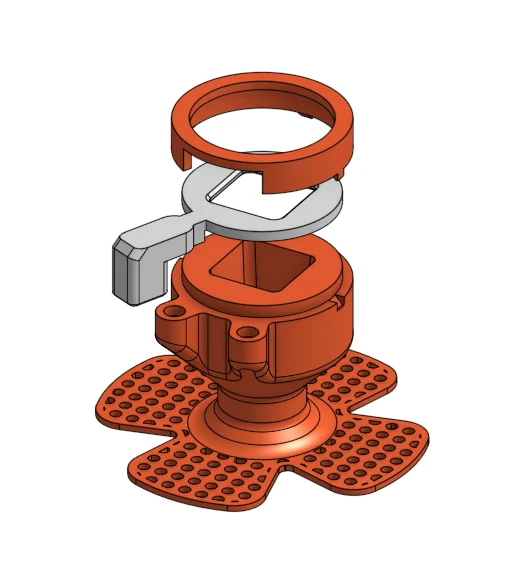

Склейте основу вместе (см. рисунок); убедитесь, что «Стопорное кольцо» свободно вращается на 1/4 оборота.

Сформируйте термопластичный шинирующий материал в качестве манжеты вокруг культи конечности.

Нагрейте перфорированную часть «женской основы» (горячая вода или тепловой пистолет) и придайте форму пластиковой манжете (см. рисунок); используйте клей или другой материал для фиксации, чтобы закрепить на месте

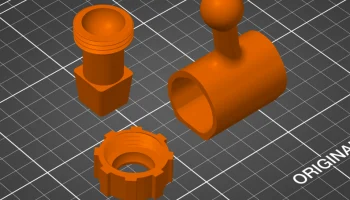

Инструмент в сборе:

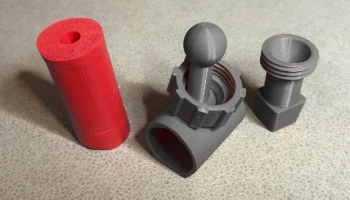

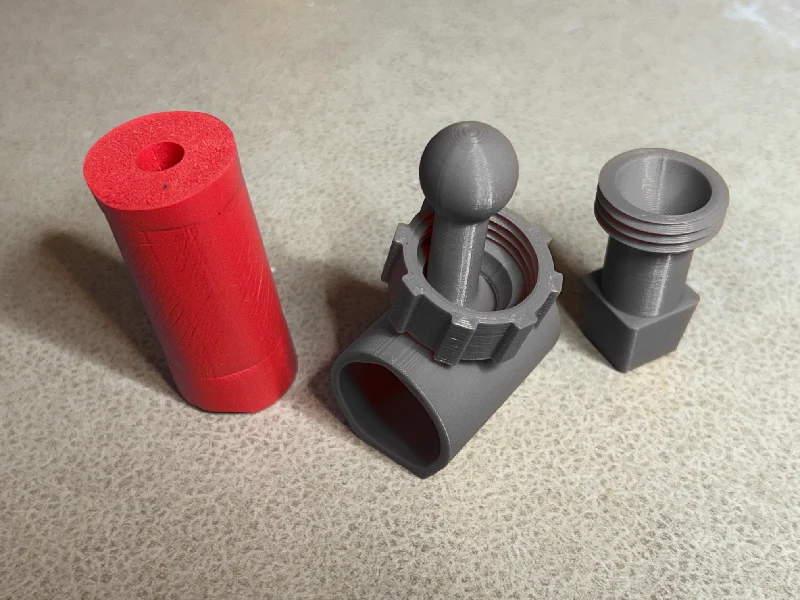

В шаровом инструменте используются трубки из пенопласта (например, Rubazote).

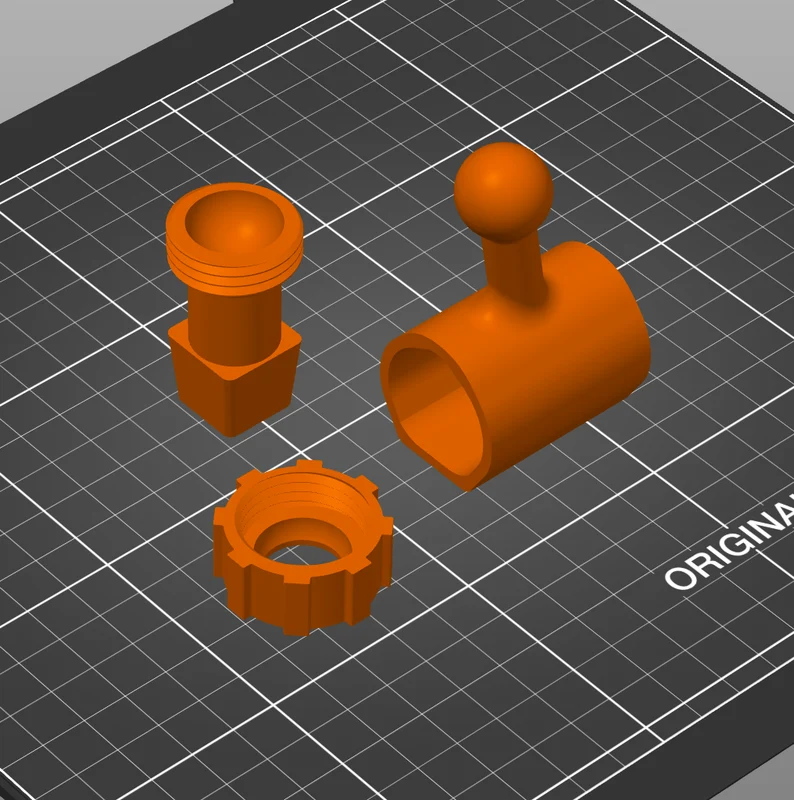

Сначала распечатайте «Инструмент — Винт».

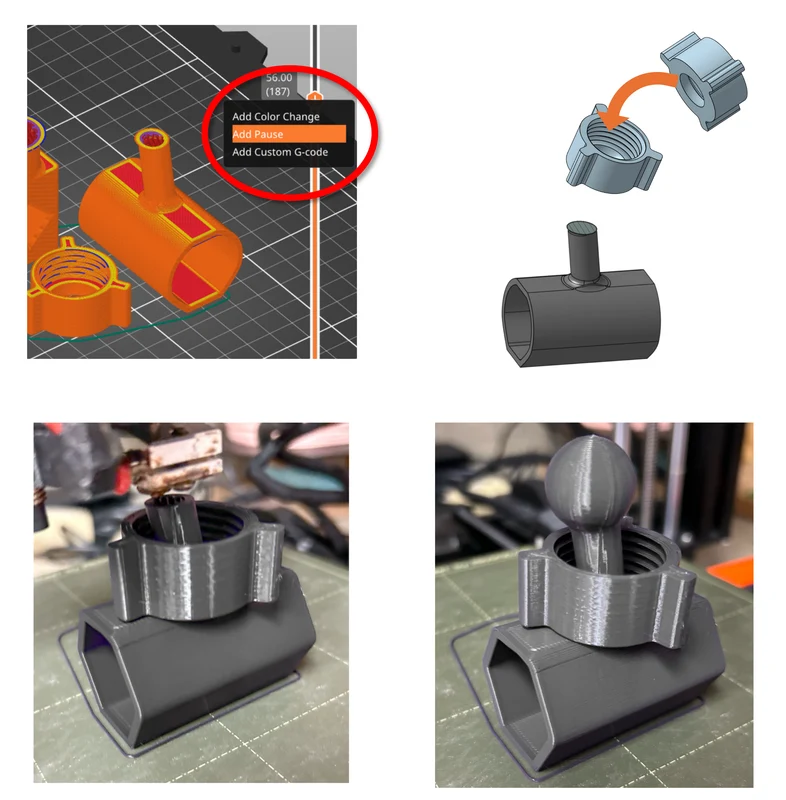

В слайсере вставьте паузу для печати «Инструмент — Пенопласт».

Когда печать приостановится, поместите предварительно напечатанный «инструментальный винт» на вал.
